TC3xx启动的功能安全机制浅析

babylemon828

目录
1.SM基本概念

2.启动中safety相关解读

2.1 芯片启动阶段

2.2 应用启动阶段

3.小结

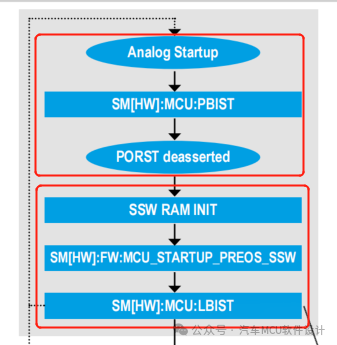

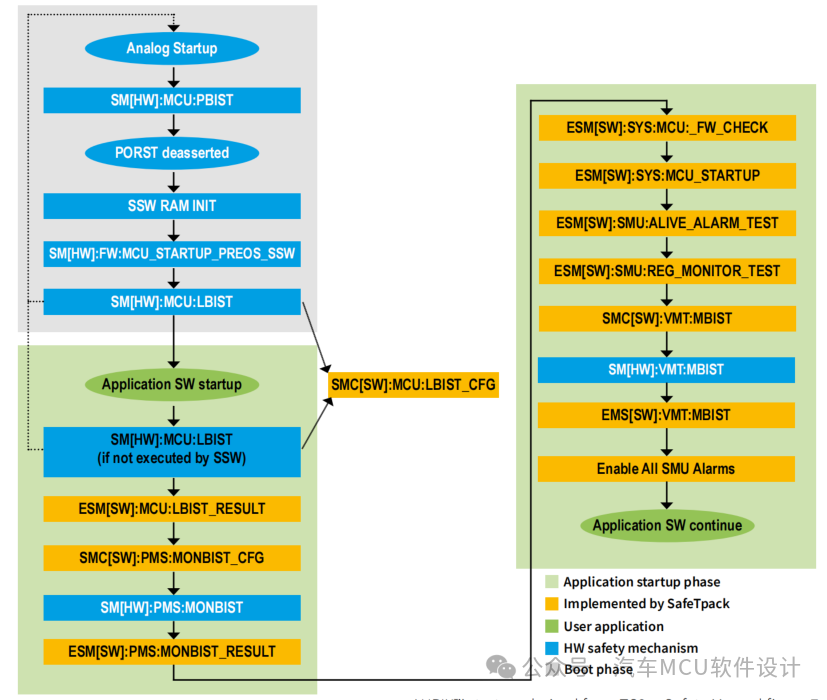

之前描述TC3xx Boot Firmware逻辑时提到了功能安全的内容，但没有完全展开；启动阶段与功能安全相关的内容如下图所示：


其中，

灰色背景指在BootRom Fireware里的运行逻辑，这部分我们改变不了，但是可以通过UCB进行配置；浅绿色背景是应用启动阶段，包含用户的启动代码，这部分就随心所欲了；

但是，在背景里有很多不同颜色的内容，例如SM、ESM、SMC等等，这些到底表示什么？对于启动代码的设计有什么帮助？我们来具体分析分析。1.SM基本概念

SM是safety mechanism的缩写，什么是SM。根据英飞凌定义：

Safety Mechanism是用于避免\控制系统失效、探测\控制随机硬件失效的一种活动或者技术手段。

这就比较明确了，安全机制来管控失效，而系统失效(Systematic Failures)我们可以在设计阶段尽量去避免；随机硬件失效（Random Hardware Failures）则只能在系统运行时探测和控制，根据安全机制的作用域，可以划分为2大类：

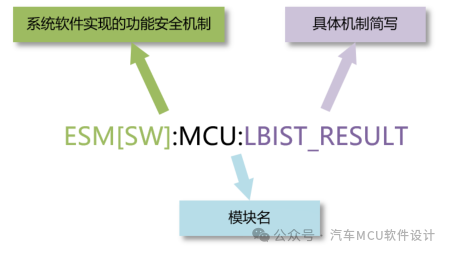

Safety Mechanism(SM)：可以交由MCU内部的软件或者硬件处理的机制；External Safety Mechanism(ESM)：需要有系统级别的软件或者硬件方案来处理的机制

而之前我们聊过SMU，alarm的行为是需要应用软件进行配置的，因此SMC(Safety Mechanism Configuration)就是用来提示使用者Check是否根据系统定义正确配置了alarm行为。2.启动中safety相关解读

2.1 芯片启动阶段

芯片启动阶段包括两大块内容，模拟上电和BootFirmware运行，其功能安全相关流程如下：

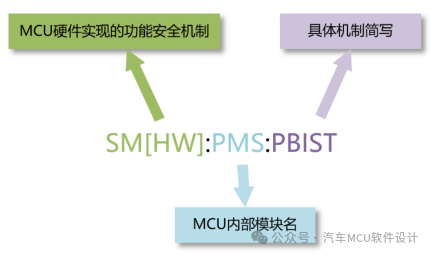

系统上电后，一旦电压和Backup时钟达到目标值后，硬件会触发SM[HW]:PMS:PBIST，该机制的具体含义如下图所示：

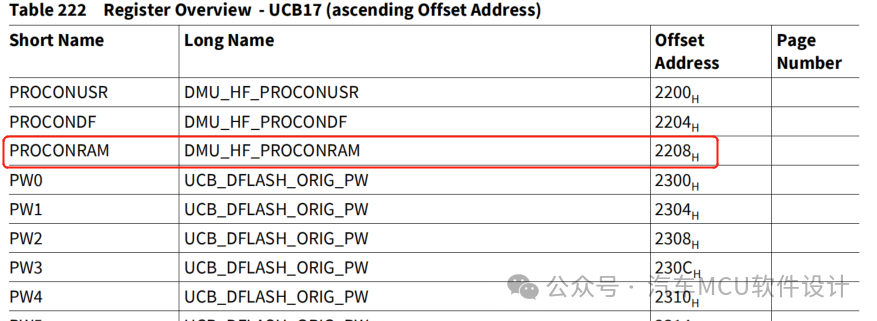

那么很明显，这个PBIST就是由MCU内部PMS这个模块硬件实现，全称Power Built-in Self Test；PBIST仅在冷启动释放前对电压监控、供电功能等进行自测，这个如果没测过，片子就挂了，所以它不需要有任何alarm，硬件全权处理。测试通过后解除断言，就来到了我们比较熟悉的Boot Firmware阶段。这个阶段虽然修改不了代码，但是可以通过UCB配置影响运行逻辑；在上述示例中，首先要求了SSW RAM INIT，这是因为冷启动后RAM里是随机值，如果去做Memory BIST，肯定全是错误，因此TC3xx提供了UCB17\25（UCB_DFLASH）使得用户可以根据需要配置哪些RAM需要在SSW阶段进行初始化：

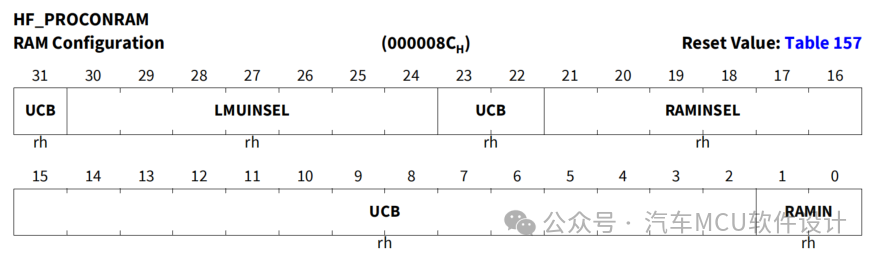

对应寄存器DMU_HF_PROCONRAM.LMUSEL\RAMINSEL，如下图：

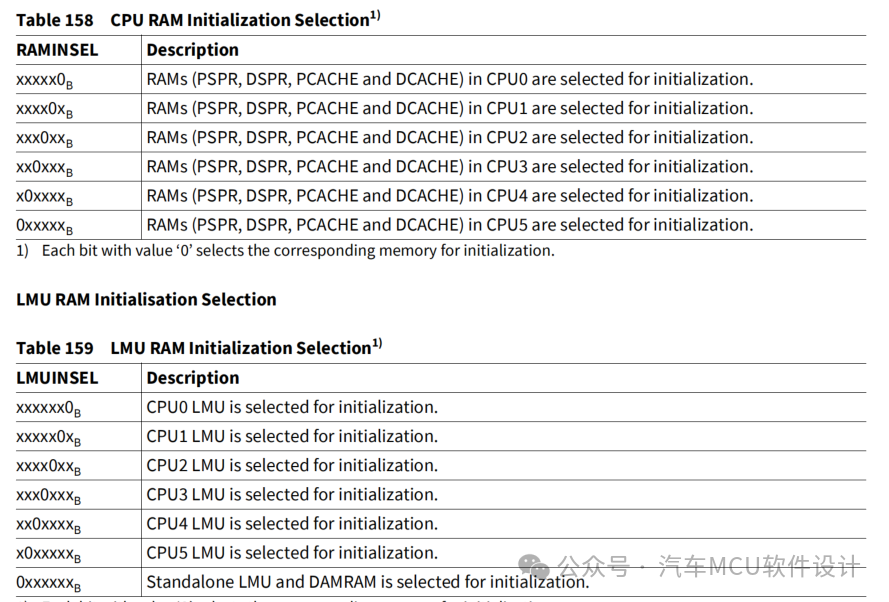

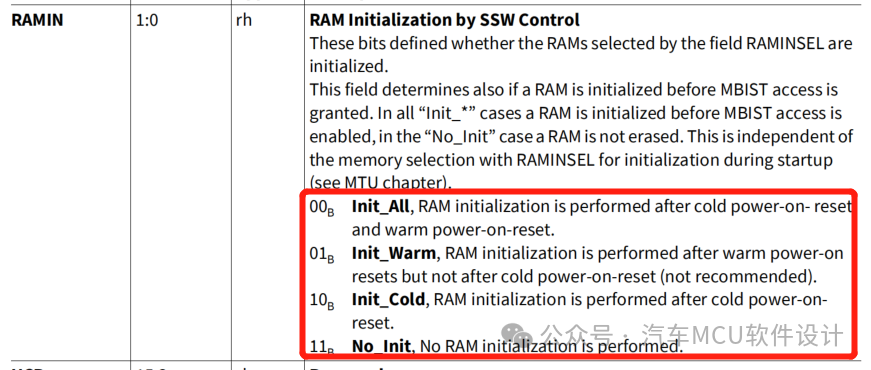

对应配置项如下：

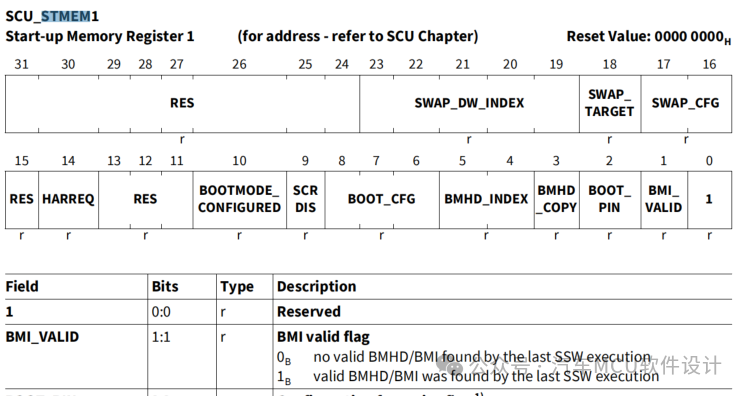

当SSW(Boot Firmware1)根据UCB配置将数据装载至相关寄存器后，还会有一套程序CHSW(Boot Firmware2)对结果做一系列检查，预防该阶段出现随机硬件失效，对应安全机制：SM[SW]:FW:MCU_STARTUP_PREOS_FW。同样的，上述机制依旧没有alarm对应，SSW阶段探测到错误，通过ESR0报告使得MCU进入错误状态；CHSW则会将错误状态记录到STEMEx，由用户来判断这部分错误：

在CHSW运行前，英飞凌提供了LBIST相关配置，我们在BMHD里配置了LBISTENA = 1B，SSW阶段会自动运行LBIST，对应安全机制SM[HW]:MCU:LBIST，该机制是通过检测MCU数字逻辑电路来探测潜伏和多点故障。LBIST的触发是需要软件配置Pattern等参数等，对应寄存器SCU_LBISTCTRLx；那么在SSW阶段如果我们配置了UCB.BMHD.LBISTENA = 1，SSW就会使用一套默认配置，这个可以在每个具体型号片子手册里找到，例如TC37x AA的LBIST Configuration 配置如下：

需要注意的是，一旦LBIST启动MCU就不能用了，因此LBIST结束后保存相关结果到寄存器，并产生系统复位，重新运行SSW。2.2 应用启动阶段

在用户启动阶段，与功能安全相关的内容是比较多的，我们要考虑LBIST触发(如果SSW没有触发LBIST)、LBIST结果检查，MONBIST触发，MBIST触发，SMU的alarm配置等。因此我们首先总结需要配置的安全机制，包括：

SMC[SW]:PMS:MONBIST_CFG        应用软件用于配置MONBIST参数并触发MONBIST( Monitor Built-in Self Test，用于检测二级电压监控、standby alarm path路径是否正常)，对应配置模块PMS\SMU_StandbySMC[SW]:VMT:MBIST        应用软件用于配置哪些Memory并触发MBIST，对应配置模块MTUSMC[SW]:MCU:LBIST_CFG
应用软件用于配置LBIST Pattern并触发，对应配置模块SCU_LBIST

具体配置方法可以在之前SMU、MTU的文章里面查询。接下来我们继续基于流程来讨论.

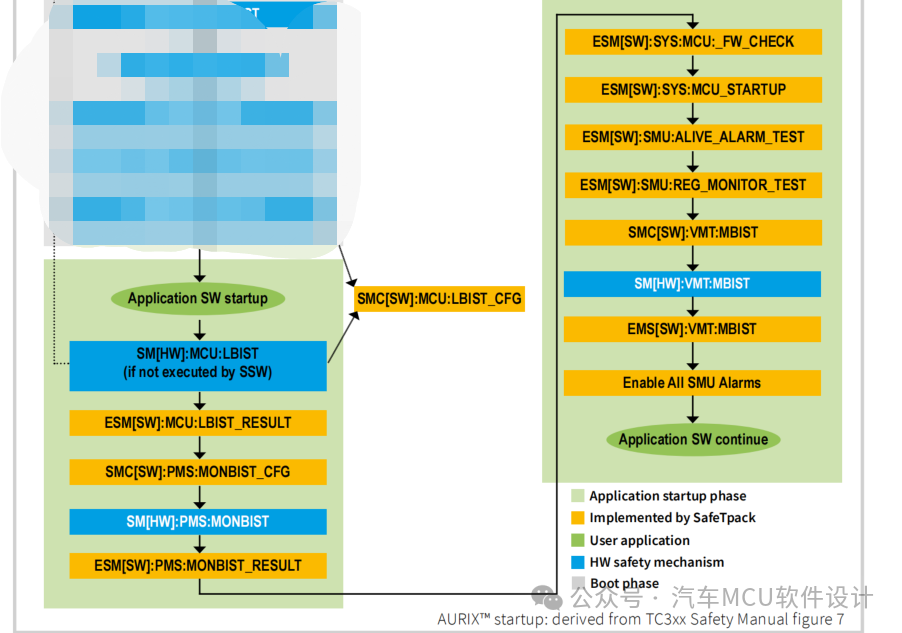

应用代码开始运行后，根据当前产品ASIL等级，选择性做如下功能安全相关操作：（1）需要检查LBIST结果，如果没有SSW没有触发，则需要在该阶段触发；对应安全机制ESM[SW]:MCU:LBIST_RESULT，由于是系统级别的机制，因此也没有alarm进行匹配。

（2）配置并触发MONBIST，测试完成后，还需要通过相应寄存器MONBISTAT检查MONBIST结果。这一部分异常处理措施也是由产品系统来定义，对应机制ESM[SW]:PMS:MONBIST_RESULT；（3）MONBIST处理完成后，应用软件需要检查Boot Firmware是否正确执行，包括寄存器值的设置、SMU alarm是否都在预定义的范围里，如果检查有问题，就需要考虑通过再次冷复位，来判断是否出现了芯片级别的永久失效，对应机制ESM[SW]:SYS:MCU_FW_CHECK、ESM[SW]:SYS:MCU_STARTUP.；（4）如果都通过了，就需要对SMU alive、REG_MONITOR进行测试。针对SMU Alive，需要使用SMU指令SMU_AliveTest()，进行测试，对应alarm21[16]：

针对REG_MONITOR，我们需要配置SMU_Stanby 对应寄存器例如RMCTL，进行测试，对应alarm共计11个。（5）通过配置MTU相关寄存器，我们可以保证RAM没有故障，对应alarm如下：

（6）最后确保使能与应用相关的所有SMU警报。需要注意一点，在PLL配置时需要注意Clock Monitor、PLL loss of lock detection等alarm的行为。3.小结

上文我们简单总结了SM基本概念，梳理了启动阶段定义的各种安全机制，包括SM和ESM。不得不感叹英飞凌在车规MCU的经验老道，在方案设计上十分周全。好好学习，站在巨人的肩膀上才能看得更远。
-end-
