为什么说SPI总线的数据传输与众不同？

shuizhonghua

SPI（Serial Peripheral interface）表示串行外围设备接口，是一种同步、串行、高速的全双工通信总线。它在芯片中只用4个信号线来实现控制信号和数据信号的传输。

SPI总线速率高、结构简单、管脚数量少、节省PCB布局空间，所以SPI总线在线路板内部的应用非常广泛，不仅可以用于Flash/EEPROM、RTC，ADC、SBC、Driver等外围芯片，还可以用于SOC、MCU等主芯片间的通信。

1.物理接口

SPI总线的连接主要包括4个信号线，2个数据线MOSI和MISO，1个时钟线SCK和1个片选信号SS。

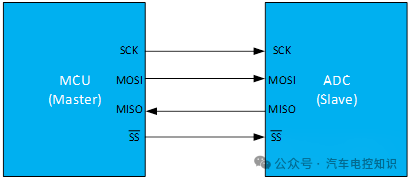

SPI总线接口1对1原理框图

如上面原理框图所示，芯片间的数据线MOSI和MISO、时钟线SCK按信号名对应连接即可。

各个管脚信号的含义如下：

1.MOSI（Master Output,Slave Input）:主设备输出/从设备输入，主设备的数据输出管脚，相应的对于从设备来说就是数据输入管脚；

2.MISO（Master Input,Slave Output）:主设备输入/从设备输出数据，主设备的数据输入管脚，相应的对于从设备来说就是数据输出管脚；

3.SCK（Serial Clock）：时钟信号，由主设备发出，用于同步数据传输的速率和时序；

SPI并没有规定最大传输速率，传输速率主要取决于SCK串行时钟频率，而SCK又取决于芯片的工作频率，通常可以达到20MHz甚至更高。

4.SS（Slave Select）:从设备选择，用于主设备片选使能从设备，信号为低时有效。使被选中的从设备能够被主设备所访问。主设备也可以不使用SS管脚，使用通用的IO口，通过软件发送片选信号。

这里要说明的是，上面介绍的4个管脚的名称是典型的名称，SPI的名称并不是唯一的，有的芯片不是以主从的角度命名，而是以设备的角度命名。

比如用SDO或SO表示串行数据输出，用SDI或SI表示串行数据输入。两个设备的名称也不称为主设备和从设备，而是称为控制器和外设，相应的片选也由SS从设备选择改为芯片选择CS(chip select) 。

比如外设上的SDI信号是接收控制器数据的输入引脚。同样，控制器上的SDO引脚是向外设发送数据的输出引脚。

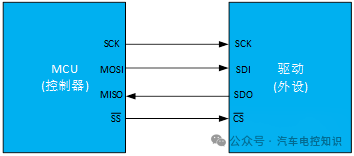

有些芯片也可以以SDI、SDO、CS命名

无论是使用哪种名称，他们都遵循SPI协议，工作原理是完全一样的。



SPI管脚命名方式可能不同，但都是SPI总线

2.主从模式

与CAN的多主模式不同，SPI总线与LIN总线类似，采用的是主从模式。这一点从管脚信号的命名上（MOSI、MISO）也可以看出。

SPI 规定了两个 SPI 设备之间通信必须由主设备（Master）来控制从设备（Slave）；主设备通过提供 SCK（Clock）和SS （Slave Select）来控制多个从设备。

从设备的 Clock 由主设备通过 SCK 管脚提供，而从设备本身不能产生或控制 Clock，没有 Clock 则 Slave 设备不能正常工作。

当有多个从设备的时候，主设备会分配给每个从设备一个片选信号，当主设备和某个从设备进行通信时，需要将从设备对应的片选引脚电平拉低。

从设备会一直等待，直到接收到Master设备发过来的片选信号，然后根据时钟信号来工作。

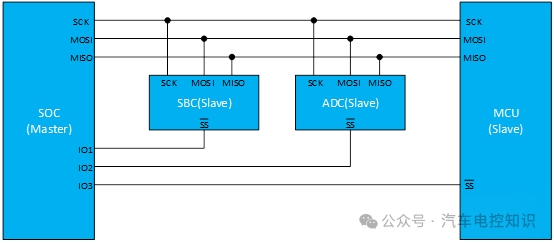

SPI总线1对3原理框图

如上面原理框图所示，其中的主芯片SOC为主设备，外围器件SBC和ADC为从设备，另外一个主芯片MCU也是从设备。

当SPI主设备想读/写从设备时，它首先拉低从设备对应的SS线，接着开始发送工作脉冲到时钟线SCK上，在相应的脉冲时间上，主设备把信号发到MOSI实现“写”，同时可对MISO采样而实现“读”，如下图：

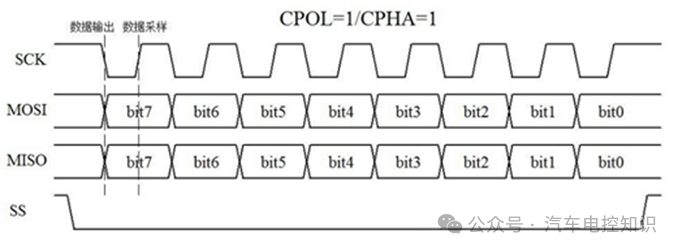

SPI通讯时序图

3.工作时序/模式

在上面的SPI的通讯时序图中，我们可以发现SPI的传输时序与SCK有很大的关系，SCK是一个固定频率的方波，每个周期都由半个周期的低电平和半个周期的高电平组成。

上面的SPI通讯时序图中，SCK平时空闲时为高，数据在上升沿时采样，这里只是列举了一种模式，实际上SPI有4种不同的数据传输时序/模式，4种传输时序是通过CPOL和CPHA来设置的。

CPOL和CPHA表示的是SPI时钟的极性Clock Polarity和相位Clock Phase。所谓的极性，就是指电平的高低，这里是指时钟信号空闲时的电平是低电平还是高电平：

1，CPOL=0时空闲电平为低电平，即有效电平是高电平。

2，CPOL=1时空闲电平为高电平，即有效电平是低电平。

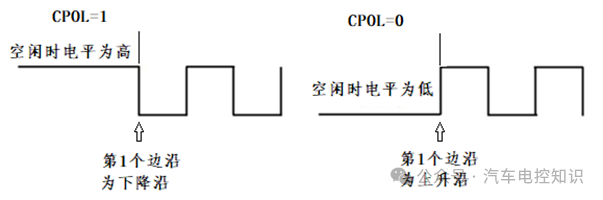

CPOL极性设置

所谓的相位，是指各个边沿的序号，比如上图中CPOL=1时第1个边沿是下降沿，第2个边沿是上升沿，而CPOL=0时，第1个边沿是上升沿，第2个边沿是下降沿。

1，CPHA=0时在时钟的奇数（1，3，5，…,15）边沿采样，即每个周期的第1个边沿。

2，CPHA=1时在时钟的偶数（2，4，6，…,16）边沿采样，即每个周期的第2个边沿。

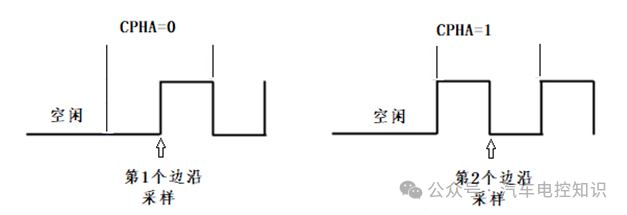

CPHA相位设置

也就是说CPOL决定了时钟条件边沿是上升沿还是下降沿，而CPHA决定了哪个条边沿采样；组合起来采样模式Mode0/1/2/3如下表所示：

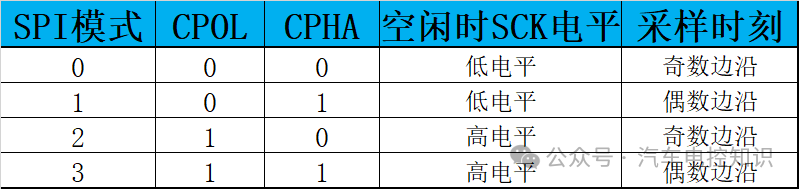

采样模式

主、从设备的SPI工作模式设置要相同，双方按照一致的规则采样和发送数据，否则数据发送/接收会存在问题。很多外围芯片出厂时已经固定了工作模式，主设备就需要根据芯片的模式设置自己的CPOL和CPHA值。

CPHA=0，在时钟的第1个跳变沿（上升沿或下降沿）进行数据采样，对应的不同极性SCK如下图所示：

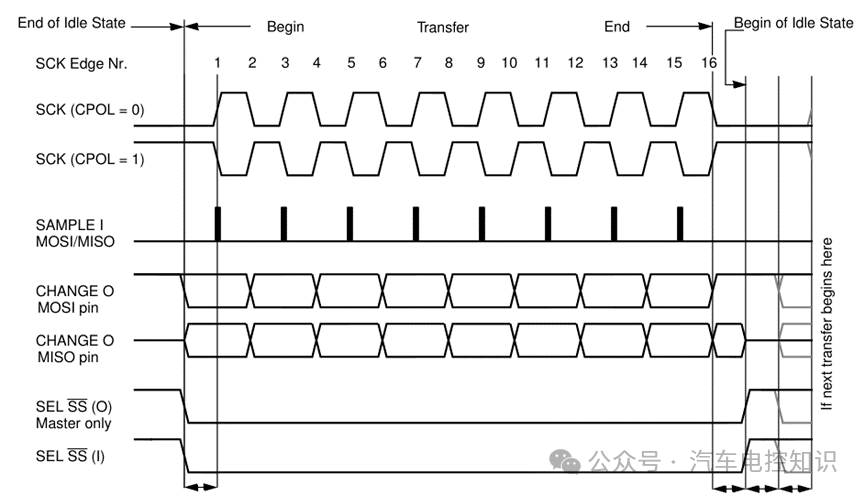

SPI Clock Format 0 (CPHA = 0)

CPHA=1，在时钟的第2个跳变沿（上升沿或下降沿）进行数据采样，对应的不同极性SCK如下图所示：

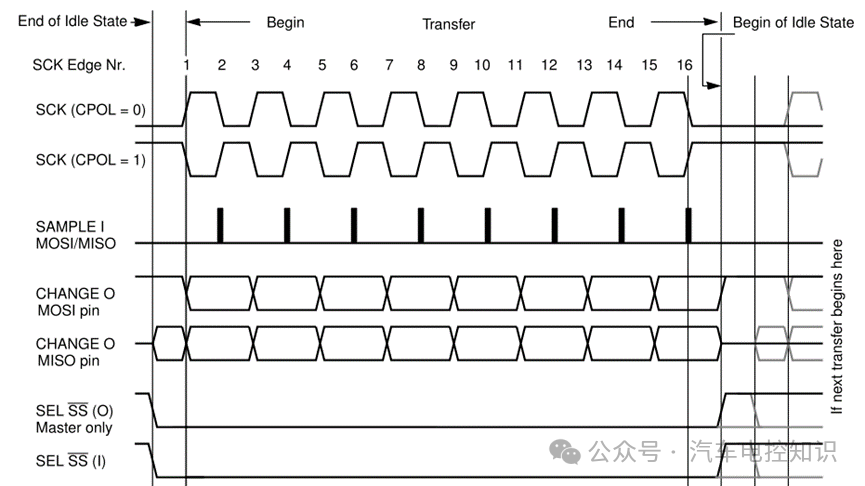

SPI Clock Format 1 (CPHA = 1)

主设备根据将要交换的数据来产生相应的时钟信号，时钟信号通过时钟极性（CPOL）和时钟相位（CPHA）控制两个SPI 设备间何时数据传输以及何时进行采样，通过相同的工作模式来保证数据在两个设备之间的同步传输；

4.数据交换

SPI 设备间的数据传输又被称为数据交换，是因为 SPI 协议规定一个 SPI 设备不能在数据通信过程中仅仅只是一个发送者或只是一个接收者。

在每个Clock周期内，SPI 设备都会发送并接收一个bit大小的数据（主设备和从设备都是如此），相当于该设备有1bit 大小的数据被交换了。SPI数据传输机制如下图示所示：

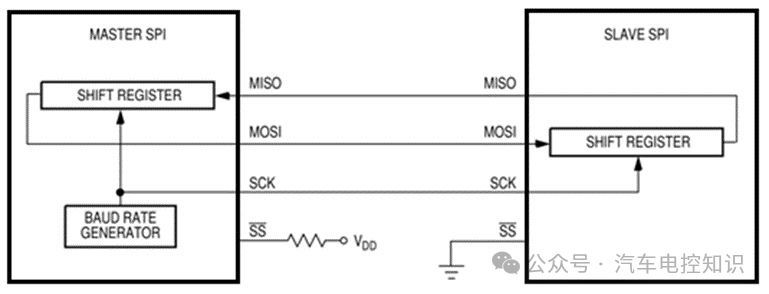

SPI数据传输机制-数据交换

图中的SHIFT REGISTER是设备里的内部移位寄存器。

主设备移位寄存器的MSb（高位）通过MOSI发送给从（Slave）设备移位寄存器（SSPSR）的LSb（低位）；

同时从设备移位寄存器的MSb（高位）通过MOSI发送给主设备移位寄存器的LSb（低位）；

比如主设备移位寄存器的数据是：11111111，发送掉1bit后，数据变成1111111x。

从设备移位寄存器的数据是：00000000；发送掉1bit后，数据变成0000000x。

经过1个SCK的时钟，主、从设备的移位寄存器都向外发送了1bit,同时又接收到了1bit,移位寄存器的数据向左移动了1bit。此时主设备移位寄存器内的数据是：11111110；而从设备移位寄存器内的数据为：00000001；主、从设备移位寄存器的数据完成了一次交换。

如此经过8个SCK时钟后，主从设备移位寄存器中的数据完成了所有的交换。主设备移位寄存器内的数据是：00000000；而从设备移位寄存器内的数据为：11111111；接下去设备必须在下次总线操作之前，将数据从移位寄存器转移到芯片内部的数据寄存器中。

也就是写入SPI主设备数据寄存器中的数据会变成向从设备发出的数据，传输完成一次后从SPI主设备数据寄存器读取的数据是来自从设备的输入数据。

所以在数据传输的过程中，每次接收到的数据必须在下一次数据传输之前被采样，如果之前接收到的数据没有被读取，那么这些已经接收完成的数据将有可能会被丢弃，导致SPI数据传输最终失效；在程序中一般都会在SPI传输完数据后去读取SPI设备里的数据，即使这些数据在程序里是无用的。

这样看来，其实SPI并没有单独的发送或接收，也就是没有单独的读或写操作。因为根据上面的循环移位原理，设备发一个数据必然会收到一个数据，而想要收一个数据必须也要先发一个数据。无论何时，读和写都是同时进行的。

主、从设备之间会产生一个数据链路回环（Data Loop）,数据通过MOSI和MISO信号线在主、从设备之间进行交换。



5.小结

SPI是一种同步、串行、高速的全双工通信总线，它只用4个信号线来实现控制信号和数据信号的传输。SPI与CAN不同，它只规定了基本的通信方式，并没有规定通信应答机制，也没有定义地址标识ID，它通过硬线的片选信号使能从设备，采用主从模式和数据交换的通信方式。
