汽车电子信息安全CMD_LOAD_KEY密钥注入详解

mengmianren

前言

本文参考连接如下：

https://www.autosar.org/fileadmin/standards/R23-11/FO/AUTOSAR_FO_TR_SecureHardwareExtensions.pdf

链接是安全硬件的一部分规范，在这份规范中，有一个CMD_LOAD_KEY函数，整个函数的处理流程巨巨巨复杂，本文仅是就这个函数，仔细分析。

CMD_LOAD_KEY函数定义

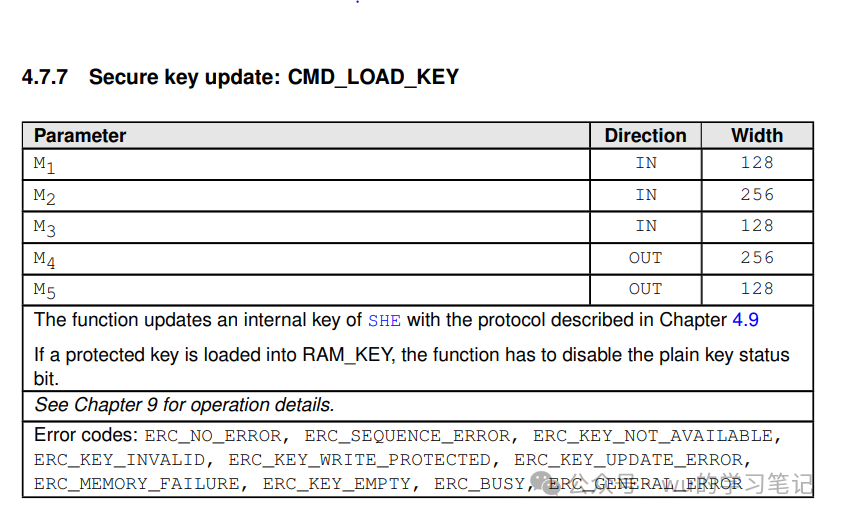

如上图所示，这个函数是为了将密钥注入到Secure Hardware中的标准函数接。

此函数有5个入参，分别是M1,M2,M3,M4,M5。其中M1,M2,M3是Input，M4,M5是Output。函数返回值表征函数调用的过程中是否报错。

在CMD_LOAD_KEY函数调用之前，需要提前计算好M1,M2,M3。在CMD_LOAD_KEY调用之后，需要验证函数的输出M4,M5。

名词解释

UID：Unique identification, 120 Bits。表征ECU的全局唯一的ID号，每一个ECU均不一样。

MASTER_ECU_KEY：AES128算法的ECU主密钥，128 Bits。

Memory Slot：内存槽，用于存储AES128算法的密钥

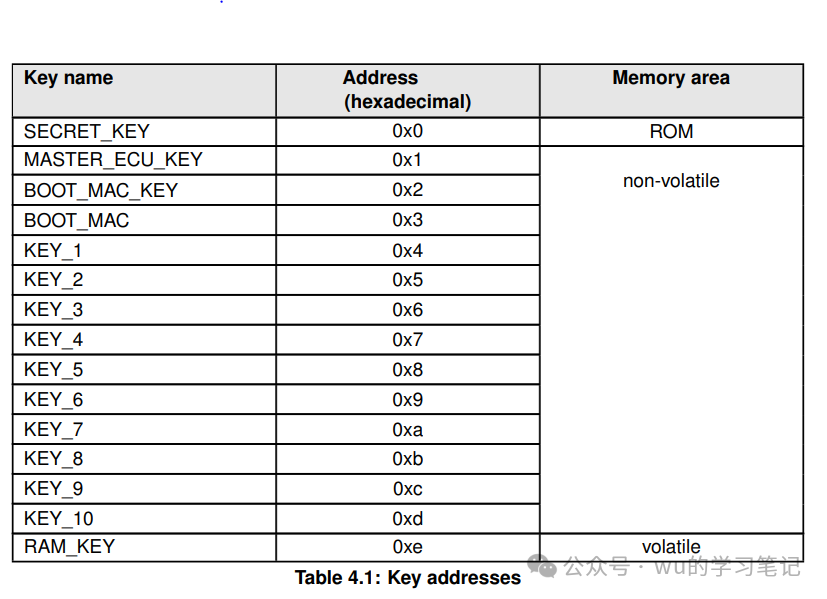

KeyID：AES128算法密钥的Memory Slot ID号。ID详细信息见下图。

CID：密钥的计数器值，28 Bits。

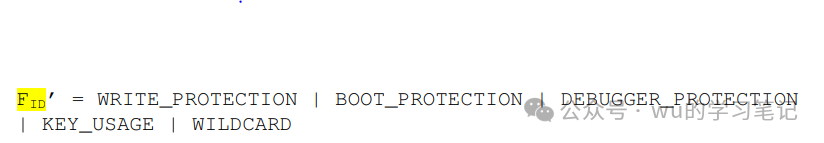

FID：密钥的Flags值，5 Bits。详细信息如下图所示。

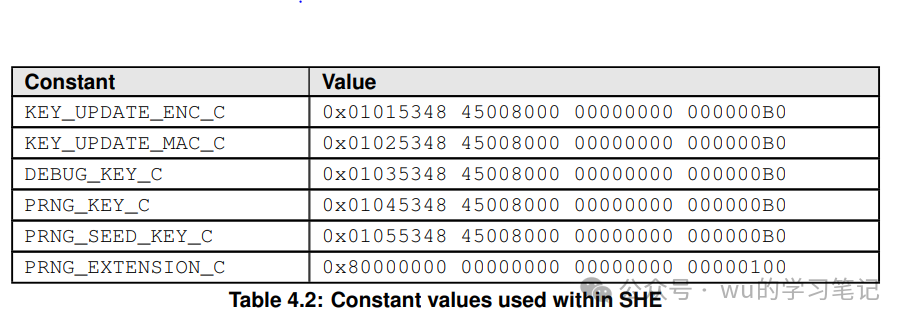

KEY_UPDATE_ENC_C：16字节的常量。用于加密解密密钥的生成。

KEY_UPDATE_MAC_C：16字节的常量。用于AES128_CMAC算法密钥的生成。

LoadKey/NewKey：需要更新的AES128算法的密钥值

AuthKey：对LoadKey/NewKey实现认证的密钥，一般是Master Key。

LoadKeyID：LoadKey/NewKey的Memory ID。

AuthKeyID：AuthKey的Memory ID。

IV：AES128算法初始化向量表。

ECB/CBC/CMAC：AES128算法的模式。

KDF：Key derivations。

AES_MP：基于AES算法的Miyaguchi-Preneel压缩算法

K1/K2/K3/K4：使用KDF算法生成的AES128算法密钥

上位机：与SHE通信的设备。

下位机：SHE。

上位机密钥注入SHE全过程

M1的计算

M1的计算运行在上位机中，M1 = UID|LoadKeyID|AuthKeyID的组合。M1总长16字节。

MSB   ---------------------->>>>    LSB

Bit16*8 -1  -------->>>>---------------Bit 0

UID等于Bit 16*8-1 ~ Bit8。

Bit7~4等于LoadKey ID。

Bit3~0等于AuthKey ID。

在计算M1时，需要提前在上位机中知道UID, LoadKey ID, AuthKey ID。即需要知道往哪个SHE硬件（UID）中的哪个一个密钥槽（LoadKey ID）写入密钥。写入的密钥用哪个密钥槽的密钥（AuthKey ID）进行加密。

K1的计算

K1的计算运行在上位机中，K1的计算采用AuthKey和KEY_UPDATE_ENC_C，基于AES_MP/KDF算法，得到K1。K1总长16字节。

在计算K1时，需要提前知道SHE中的AuthKey ID中对应的密钥值（AuthKey）。

M2的计算

M2的计算运行在上位机中，采用AES128_CBC算法进行加密，密钥为K1，IV值为0。明文数据为：从MSB到LSB的数据依次为：28 Bits的CID，5 Bits的FID，95 Bits的0，128Bits 的LoadKey。明文数据总计32字节。

加密之后得到32字节的密文数据，此密文数据即是M2。

K2的计算

K2的计算运行在上位机中，K2的计算采用AuthKey和KEY_UPDATE_MAC_C，基于AES_MP算法，得到K2。K2总长16字节。

在计算K2时，需要提前知道SHE中的AuthKey ID中对应的密钥值（AuthKey）。

M3的计算

M3的计算运行在上位机中，采用AES128_CMAC算法进行加密，密钥为K2。明文数据为：从MSB到LSB的数据依次为：16字节M1，32字节的M2。明文数据总计48字节。

计算CMAC之后得到16字节的MAC值，此MAC值即是M3。

K3的计算

K3的计算运行在上位机中，K3的计算采用LoadKey和KEY_UPDATE_ENC_C，基于AES_MP算法，得到K3。K3总长16字节。

M4的验证

当调用CMD_LOAD_KEY函数之后，上位机将获得函数的输出值M4。上位机需要验证这个M4的正确性。

M4的0~15字节为M1。M4的16~31字节验证计算运行在上位机中，采用AES128_ECB算法进行加密，密钥为K3。明文数据为：从MSB到LSB的数据依次为：120 Bits CID，1 Bit 的1，7Bits的0。明文数据总计16字节。

加密之后得到16字节的密文数据，此密文数据即是M4的16~31字节。

将计算得到的数据M4与接口获取的M4进行比较，进而验证密钥注入过程的正确性。

K4的计算

K4的计算运行在上位机中，K4的计算采用LoadKey和KEY_UPDATE_MAC_C，基于AES_MP算法，得到K4。K4总长16字节。

M5的验证

M5的验证计算运行在上位机中，采用AES128_CMAC算法进行加密，密钥为K4。明文数据为：从MSB到LSB的数据依次为：16字节M4。明文数据总计16字节。

计算CMAC之后得到16字节的MAC值，此MAC值即是M5。

将计算得到的M5与函数返回的M5进行比较，进而验证密钥注入过程的正确性。

下位机密钥注入SHE全过程

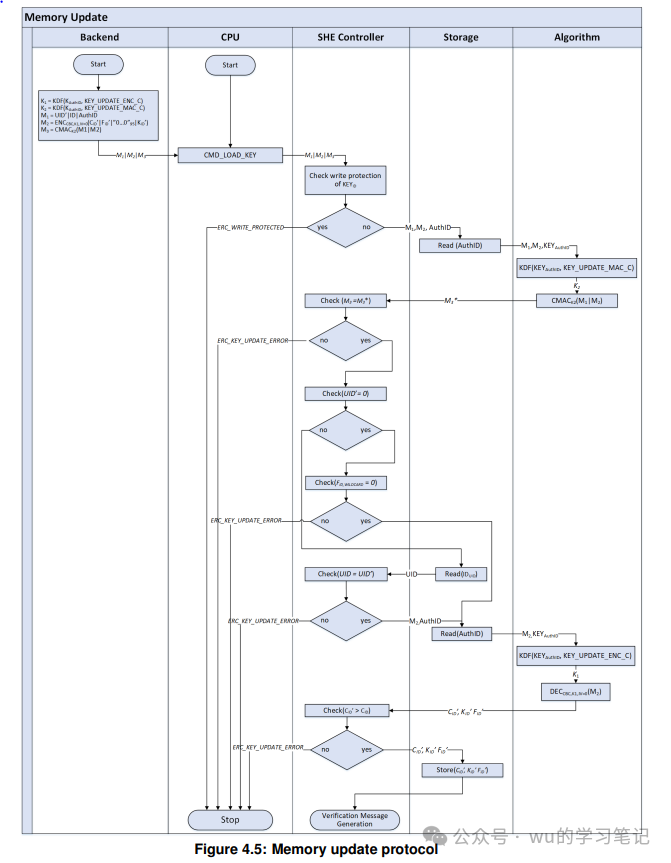

如上图所示，SHE中收到上位机发送过来的M1,M2,M3值，对其进行验证并将CID，FID以及LoadKey更新进存储中，并计算M4，M5，发送会上位机。

M1的解析

M1在下位机中完成解析，解析之后得到上位机发送过来的UID，上位机发送过来的AuthKey ID, 上位机发送过来的LoadKey ID。

比较上位机发送过来的UID和下位机存储的UID是否相等。验证LoadKey ID对应的FID是否有写保护（WRITE_PROTECTION）。

根据AuthKey ID可以把存储在下位机中的Auth Key读取出来。

因此，M1解析完成之后，得到UID,LoadKey ID,AuthKey ID, Auth Key。

M3的验证

M1解析完成之后，就有了AuthKey，就可以计算K2。有了K2，使用AES128_CMAC算法就可以验证M3。

根据上位机M3的计算的描述过程可以得到下位机的M3，将其与上位机发过来的M3进行比较，就可以验证M3的正确性。

M2的解析

M1解析完成之后，就有了AuthKey，就可以计算K1。有了K1，使用AES128_ECB算法就可以解密M2。

M2的解密计算运行在下位机中，采用AES128_CBC算法进行解密，密钥为K1，IV值为0。密文数据为：32字节的M2。密文数据总计32字节。

解密之后得到32字节的明文数据，对明文数据进行解析，可以得到上位机设置的CID，上位机设置的FID，上位机设置的LoadKey。

若上位机设置的CID大于当前下位机存储的LoadKey所对应的CID值，则存储上位机设置的CID，上位机设置的FID，上位机设置的LoadKey。

K3和K4的计算

有了M2解析得到的LoadKey，则可以计算K3和K4。

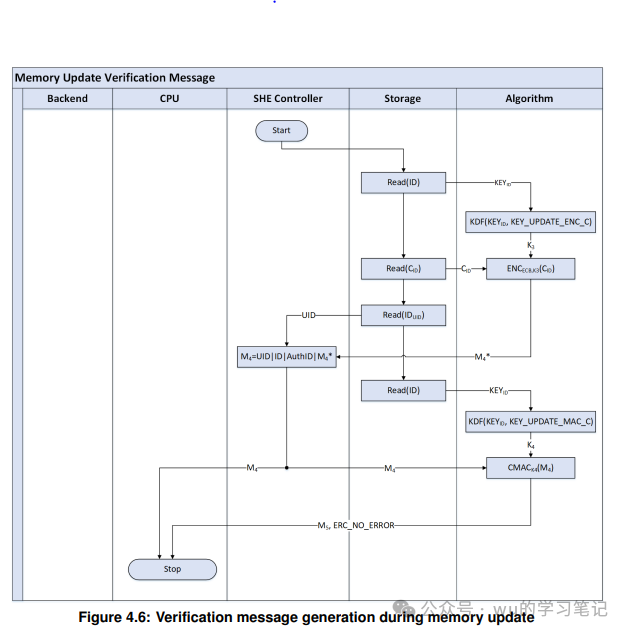

M4的计算

重新从存储中读取UID,CID，AuthKey ID，LoadKeyID，并且重新计算M1。

M4的0~15字节为重新计算的M1。M4的16~31字节计算运行在下位机中，采用AES128_ECB算法进行加密，密钥为K3。明文数据为：从MSB到LSB的数据依次为：120 Bits CID，1 Bit 的1，7Bits的0。明文数据总计16字节。

加密之后得到16字节的密文数据，此密文数据即是M4的16~31字节。

M5的计算

M5的计算运行在下位机中，采用AES128_CMAC算法进行加密，密钥为K4。明文数据为：从MSB到LSB的数据依次为：16字节M4。明文数据总计16字节。

计算CMAC之后得到16字节的MAC值，此MAC值即是M5。

KDF生成原理

KDF或者AES_MP采用基于AES算法的Miyaguchi-Preneel压缩算法生成密钥。

Miyaguchi-Preneel压缩算法原理

Miyaguchi-Preneel压缩算法原理如下：

所需要计算的数据为M，长度为Y个Bit位。对数据M进行填充，填充的数据规则如下从MSB到LSB分别为

1 Bit 1，X个Bit位的0，Y占据40个Bit。

X和Y满足方程：

(（Y+1+X）%128 )==  (88%128)，其中Y为最小正整数。

此问题是一个数论问题。则当Y%128大于87时，X=(87+128-Y%128)。当Y%128小于等于87时，X=（87-Y%128）。

例如M为0x6bc1bee22e409f96e93d7e117393172aae2d8a571e03ac9c9eb76fac45af8e51，总计256 Bits。

因此，计算得到X等于87。因此，得到的填充值为：

1,87个Bit的0，最后40Bit为0x0000000100(256)。

即0x80000000000000000000000000000100。

因此需要压缩的明文数据为：X1=0x6bc1bee22e409f96e93d7e117393172a X2=0xae2d8a571e03ac9c9eb76fac45af8e51

X3=0x80000000000000000000000000000100

压缩步骤如下：

采用AES128_ECB算法，按16字节为1块进行加密。

初始化密钥OUT0为0。

第一步：使用OUT0加密X1，将结果与OUT0和X1进行异或，得到OUT1。

第二步：使用OUT1加密X2，将结果与OUT1和X2进行异或，得到OUT2。

第三步：使用OUT2加密X3，将结果与OUT2和X3进行异或，得到OUT3。

即例子结果等于：0xc7277a0dc1fb853b5f4d9cbd26be40c6。

KDF计算原理

实际上CMD_LOAD_KEY函数中所计算得到的K1,K2，K3和K4。输入均是16字节的密钥和16字节的常数。

因此，X1=16字节的密钥，X2等于16字节的常数。

按照Miyaguchi-Preneel压缩算法原理中的压缩步骤所描述的那样。初始化密钥OUT0为0。

第一步：使用OUT0加密X1（16字节的密钥），将结果与OUT0和X1进行异或，得到OUT1。

第二步：使用OUT1加密X2（常量），将结果与OUT1和X2进行异或，得到OUT2。

OUT2就是此处的K1或者K2或者K3或者K4。
