AutoSAR部分升级概念

落叶纷飞

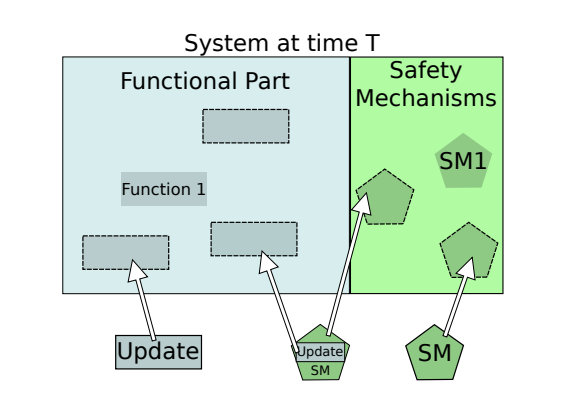

图 1. 基于 AUTOSAR 的系统演进的三个示例

图 1 展示了三种可能的允许更新类型。

i) 仅功能更新，

ii)使⽤一个或多个相关安全机制进行功能更新，

iii) 附加安全机制。

为此，我们事先在应⽤程序设计中引⼊了一些概念，包括可以远程完成的功能性和⾮功能性更新。我们首先定义更新在 AUTOSAR 中代表什么， AUTOSAR将可运行对象定义为功能的实际实现，将软件组件 (SWC) 定义为可运行对象的分层组合。因此，我们在 AUTOSAR 中考虑的更新粒度是runnable的。如果可以添加可运行程序，那么我们就可以添加任何类型的功能更新。添加软件组件的所有可运行对象意味着添加软件组件本⾝。可能的更新分为三种类型：功能或安全机制的添加、修改、删除。

更新通常涵盖一个处理链，该处理链本身由多个交换数据的可运行程序组成。修改现有功能不会影响处理链的结构（不会向链中添加新的数据交换），只会更改一个或多个可运行对象的内容。另一方面，添加新功能包括：添加一个或多个新的可运行对象，添加至少一个新的通信通道（与处理链中先前存在的元素，或添加的元素之间），以及修改现有的可运行对象与新元素沟通以考虑新数据。最后但并非最不重要的一点是，必须仔 细考虑更新对执行时间的影响。

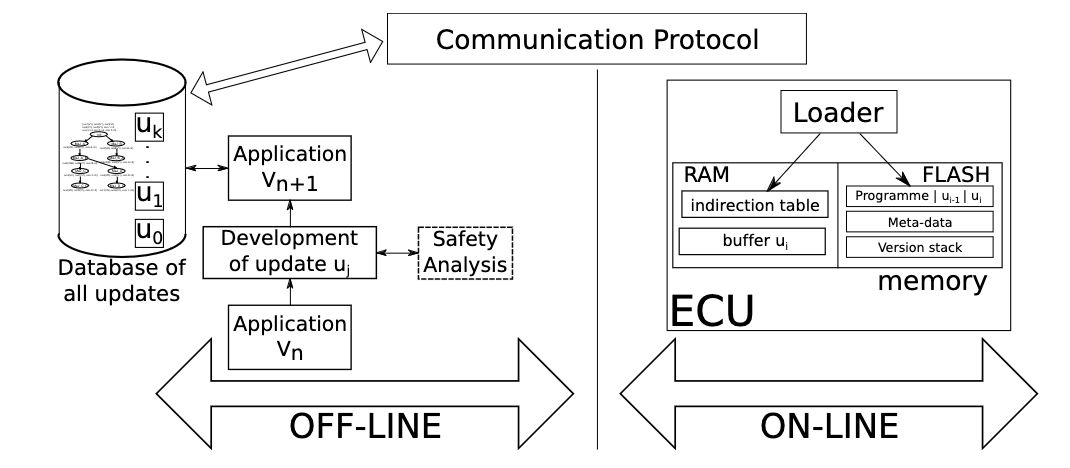

下图  显示了在系统内创建和加载应⽤程序的各个步骤。为此，有两个步骤，第一个步骤离线进行，⽤于创建和验证更新，第⼆个步骤在线进行，在 ECU 内将更新集成到系统中。



图 2. 创建和加载更新的在线和离线步骤
