电驱动系列：四十八、 电机定子绕组的时间谐波分析

wmwlove

48.1 定子绕组电流谐波的组成

  电机若采用PWM方式获得正弦电流，根据前文的介绍，逆变电路由于其本身特性，会存在以下两种电流谐波：

（1） 死区效应产生的电流谐波；

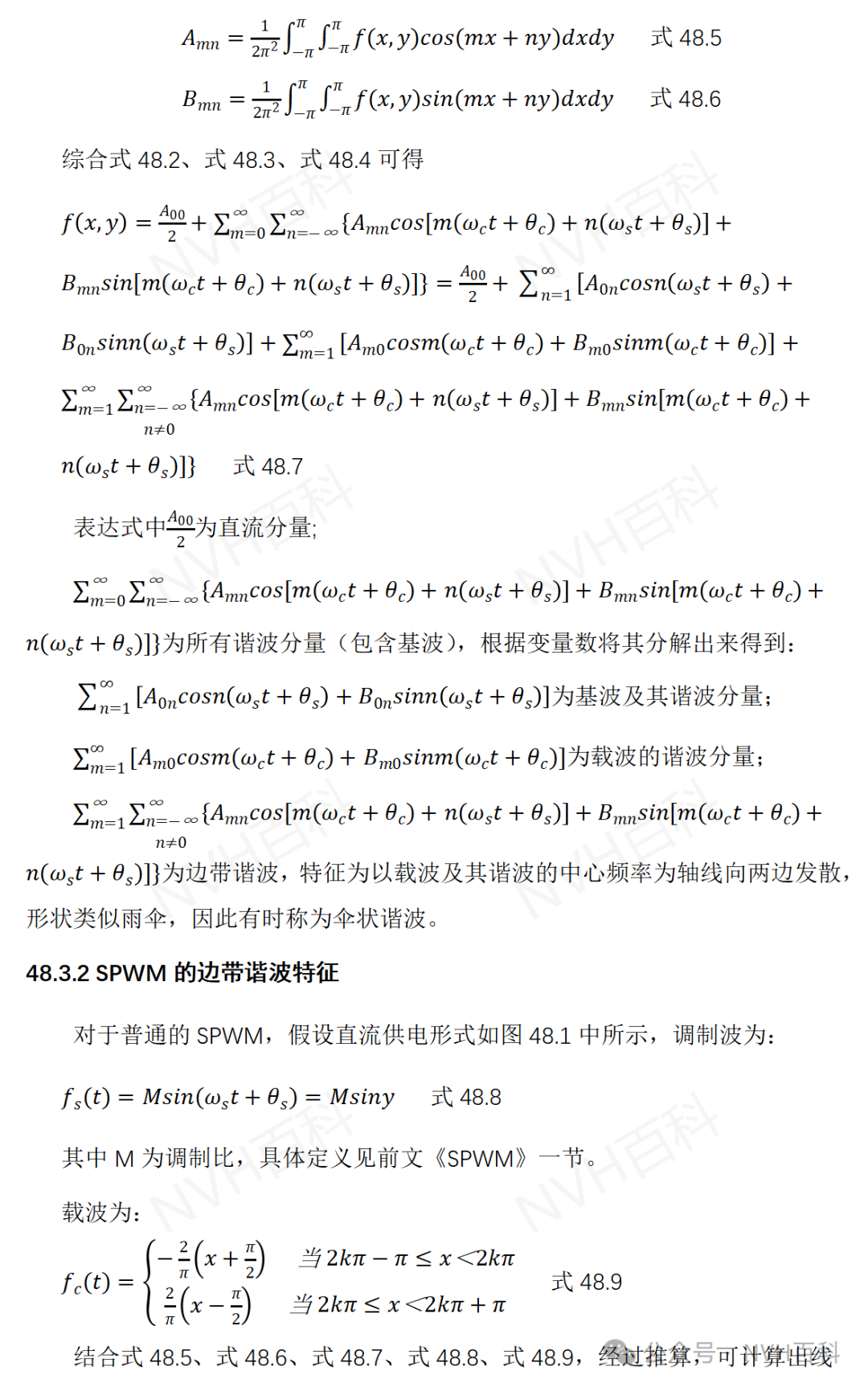

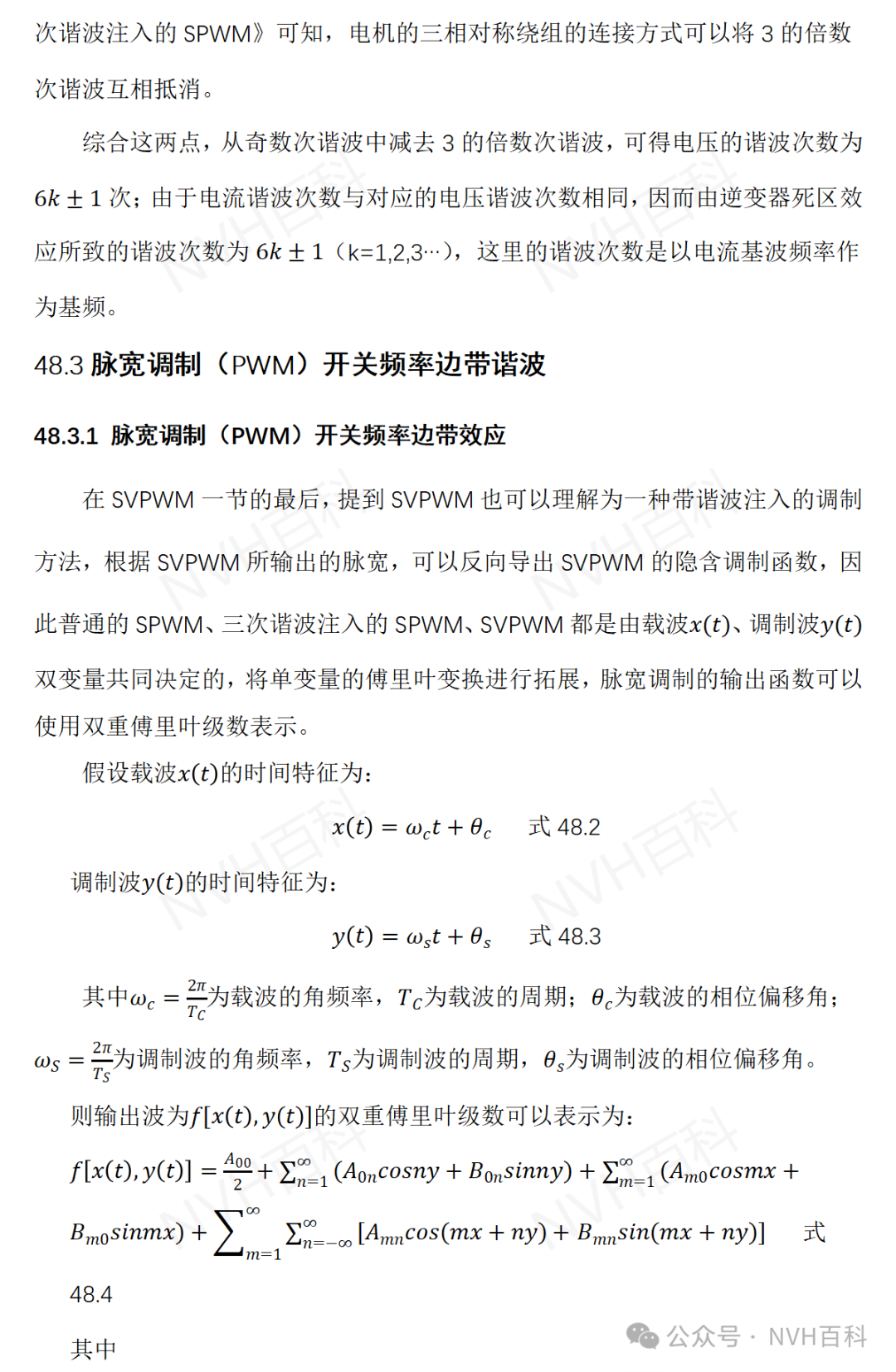

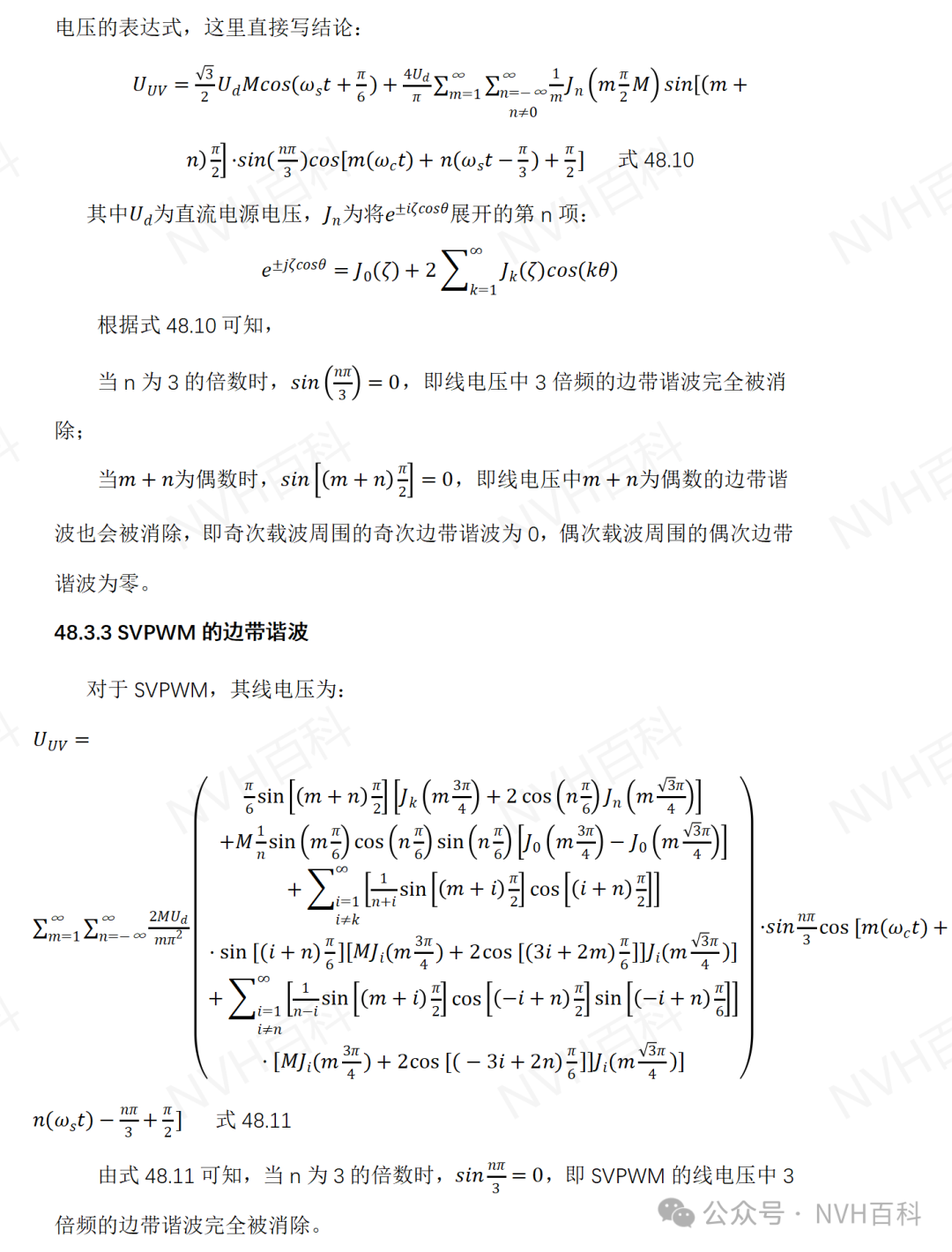

（2） 脉宽调制（PWM）产生的逆变器开关导致的边带谐波电流；

  除此还有定子绕组切割旋转磁场而产生的谐波成分，此部分谐波本节不作重点介绍。

48.2  死区效应产生的电流谐波

48.2.1 死区时间

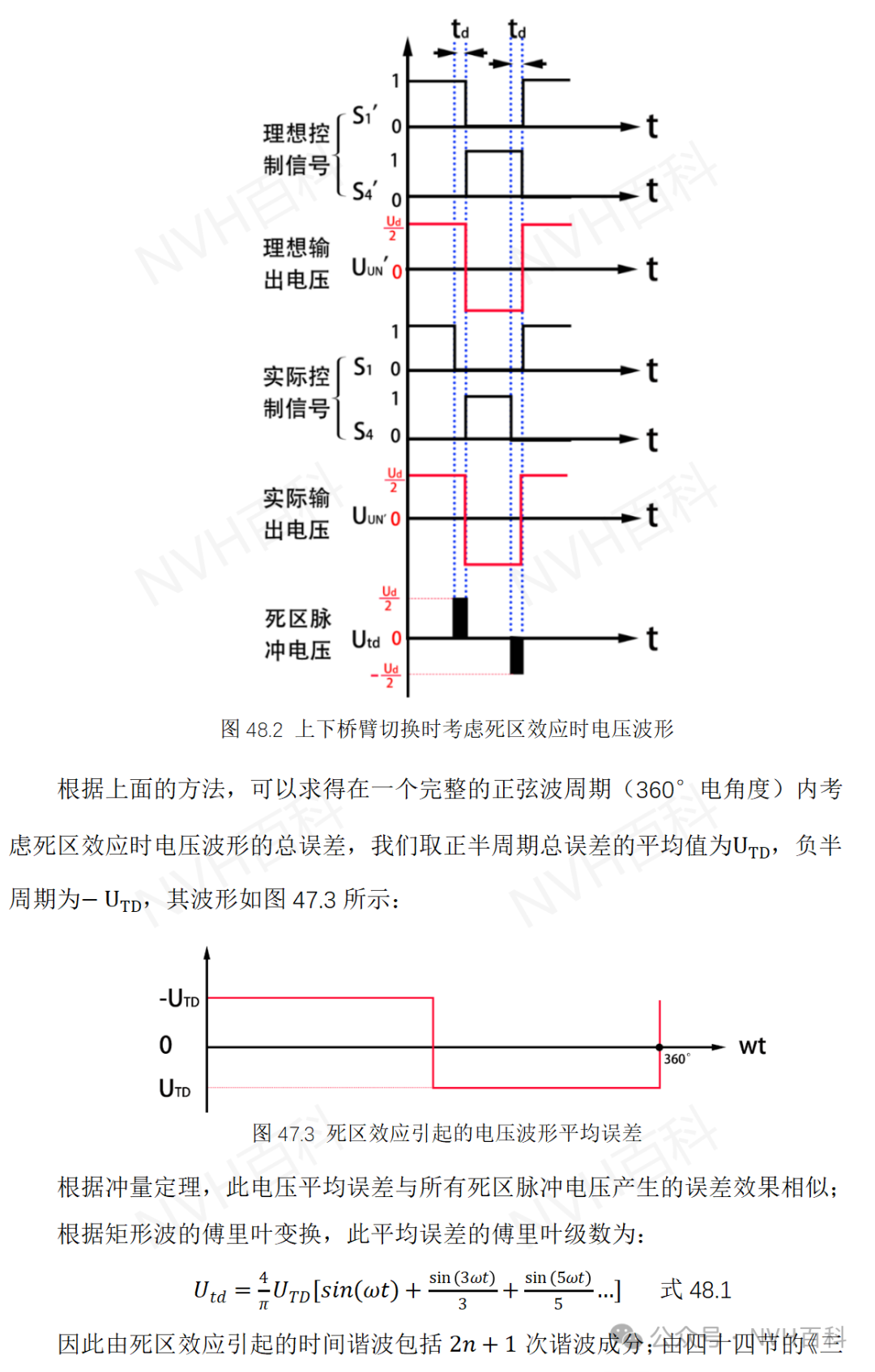

    死区效应在《电驱动系列：四十二、SPWM》一节中已有介绍，死区时间是为了避免同一相上下桥臂同时导通发生短路而增加的时间，死区时间避免了短路的发生，但电流波形也会随之发生畸变。











48.3.4 电流谐波与电压谐波的关联及区别

由于电机主要为感性负载，而电感本身存在滤波的属性，高次谐波电压产生的高次谐波电流幅值较小；同时系统中也会有电容的存在，而电容也有滤波的作用，因此对比高次谐波与低次谐波电压产生的谐波电流时，不能简单的使用电压的幅值进行对比，而应考虑整个系统；

但同时，谐波电压必然会产生同样谐波次数的电流，只是幅值会根据系统电感、电容的大小而不同；因此在考虑谐波电流时应考虑整个系统的属性。
