UDS 0x31 0x34 0x36 0x37 刷写数据流程

mizhongquan

编程流程如下：

1、10服务切换到编程模式，这里要注意，正确的方式是App段程序回复0x78 NRC，接下来跳转到boot段程序，最后由Boot段程序来回复10 02的肯定响应。错误的方式是由App段回复10 02的肯定响应，再进行跳转。

2、27服务，解锁，通过安全验证。

3、31服务，擦除Flash。ECU肯定响应，擦除成功。

4、34服务，请求数据下载，ECU回复确认最大块大小。

5、36服务，开始传输数据。每个块传输完成后，ECU肯定响应。判断是否还有更多块需要下载。最多可以支持255个块。

6、37服务，请求退出传输。ECU肯定响应。

7、31服务，校验APP段程序，检查编程一致性/完整性。ECU肯定响应。校验成功。

8、若有更多块需要下载，重新执行31（擦除Flash区域）-34-36-37-31（校验）服务。若无，往下执行。

9、11服务，ECU复位。之后应直接跳转到新下载的APP段程序中。

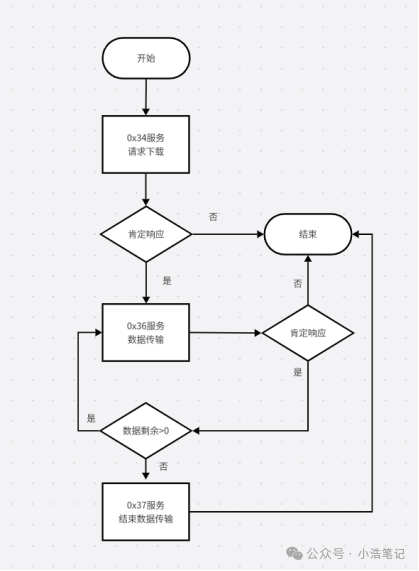

34/36/37服务流程图：



例程控制服务（0x31服务）

主要用于对主机厂定义的一些特定程序的控制操作（启动程序、停止程序、请求运行结果），本软件设计，0x31服务用于内存擦除和检查数据有效性（CRC32校验）

擦除内存服务格式：

Tester：31 01 FF 00

用于对此次升级要用到的内存空间进行擦除操作。一般用于请求APP数据下载（34服务）之前。

检查数据有效性服务格式：

Tester：31 01 02 02 Checksum（4byte）

一般用于对升级数据中的每个块信息的CRC校验；ECU会将接收到的数据进行CRC计算，并与诊断仪计算发送过来的CRC进行比对；确保数据的准确性。

请求下载服务（0x34服务）

这个服务主要是用来给ECU下载数据的，本次应用在bootloader中，程序下载工具会发起下载请求，设置内存起始地址和内存大小，以完成ECU程序的升级。

Tester：34 00 44 MemoryAddress（4byte）MemorySize（4byte）

数据传输服务（0x36服务）

Tester：36 BlockSequenceCounter（1byte） Data

BlockSequenceCounter被ECU用来监测并处理传输错误，初始值是1，随后每次服务请求 其值递增1。当传输块编号达到255（FFh）时，要求传输块编号从0继续。数据写入Flash，等到接收完一个Block，就是使用0x31服务进行数据校准。

退出数据传输服务（0x37服务）

服务格式：

Tester：37

ECU：77
