RH850\U2A SOTA机制分析

baoshijie

目录

1. U2A Flash架构概述

2. U2A Flash模式概述

3. U2A 无感OTA概述

3.1 GCFU描述

3.2 实现描述

3.3 Double Map模式

4.小结

---

1. U2A Flash架构概述

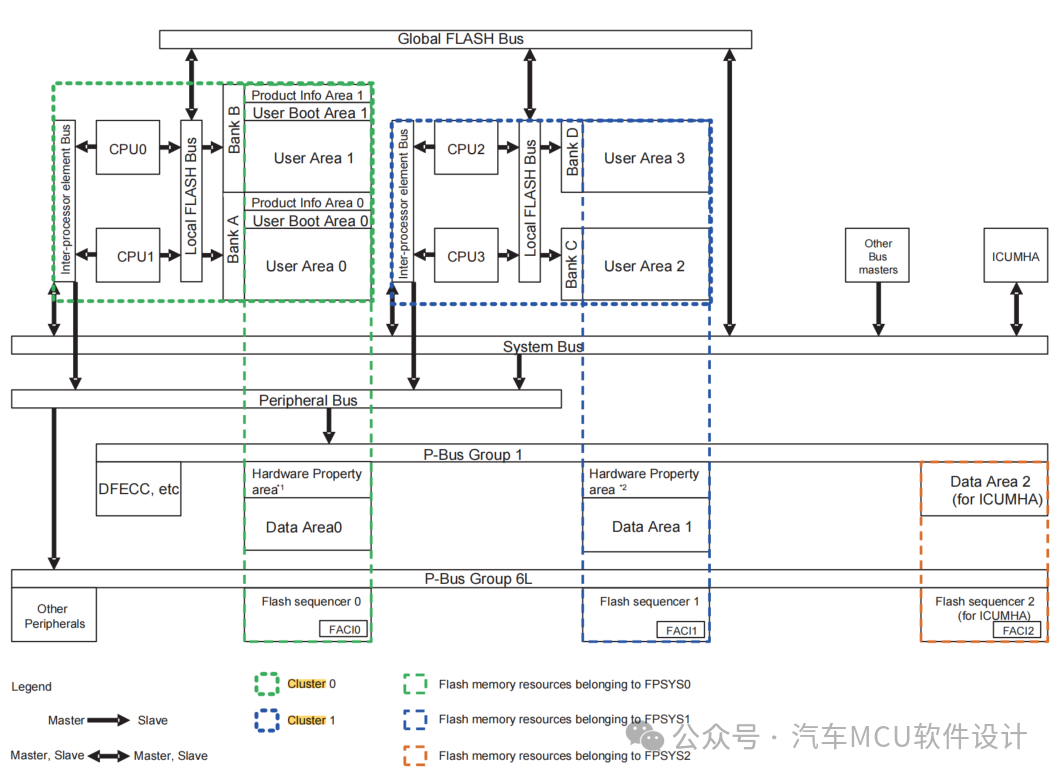

最近在考虑无感OTA方案时，汇总了TC3xx、RH850-U2A、S32K3等系列MCU对于OTA的硬件支持。TC3xx在文档中写的很清楚，有兴趣的可以看看TC3xx UserMannul 1.5 SOTA章节，以前我也在某平台写过相关文章，这里不再赘述。比较让我疑惑的是U2A的方案，因为在U2A高性能版本中，出现了3个Flash控制器，我第一反应是为将来跨域融合做准备，事实上也是如此；在这款MCU中提出了Cluster的概念，针对Cluster里面布局了Memory、中断、外设等资源；我们今天主要聊Flash相关，U2A16的Memory整体架构如下图：

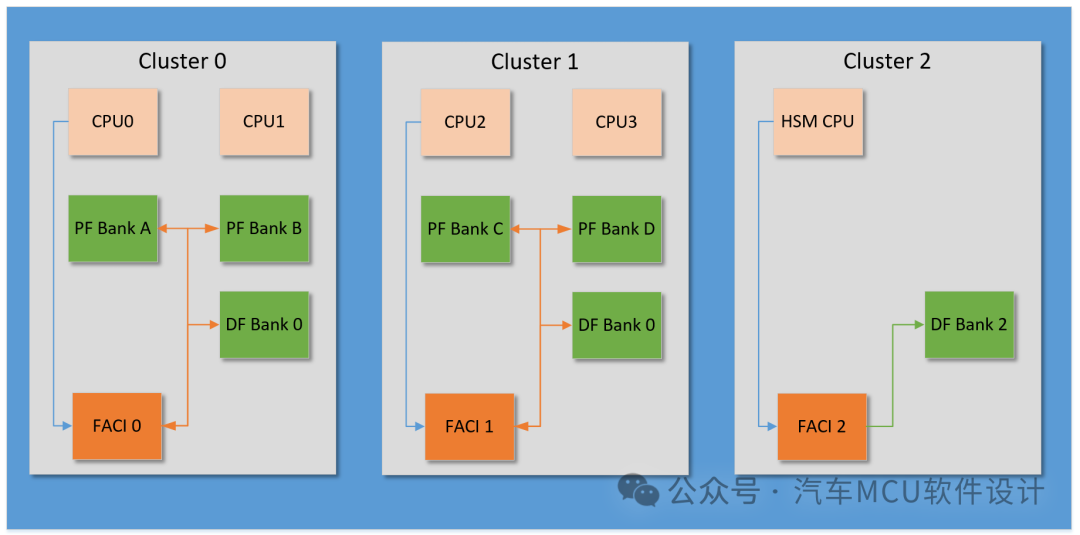

相同颜色组成一个Cluster，对应不同的Flash资源；上面这个图看起来觉得麻烦，根据个人理解整理如下：

在该架构图中，总共有16MB Flash（A、B、C、D 4MB\Bank）分别给不同CPU使用，每个Cluster都有一个Flash控制器来管理当前Cluster里的Flash编程、擦除等动作，例如FACI0管理PF Bank A、B共计8MB，DF Bank0等，这种方式在未来跨域融合架构下实现不同vECU的OTA是非常有优势的。但是今天我们主要了解针对目前常见OTA方案，U2A做了哪些方面的内容。2. U2A Flash模式概述

在U2A里，Flash有两种映射模式，分别为：Single Map和Double Map；

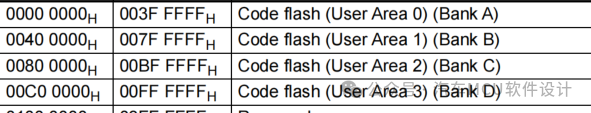

Single Map：该模式下code flash地址连续，用户可使用的存储空间就更大，例如U2A16可使用16MB、U2A8可使用8MB；下图为U2A16的Single Map地址空间

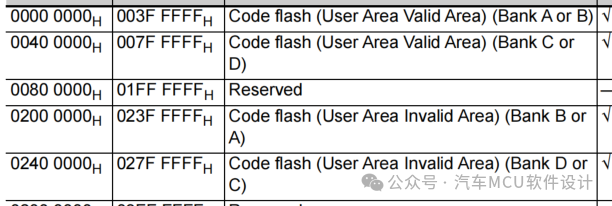

Double Map：这种模式就和TC3xx的A\B Swap很相近了，将Flash均分为两个区域，分别为valid area和invalid area，意味着可使用的Flash容量减半；下图为U2A16的Double Map地址空间，可以发现invlid area首地址与上面有变化，变成了02xxxxx开头。

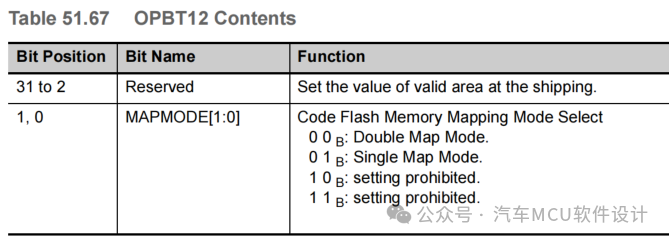

上述map模式可以通过OPBT12进行配置：

---

3. U2A 无感OTA概述

针对Double Mode下使用无感OTA还可以理解，这个Single Map模式的无感，不就和以前软件实现A\B OTA是一样的吗？在U2A上面难道做了很多硬件处理吗？ 在软件实现无感SOTA时，通常是在在Flash中划分出两块相同大小的区域，分为A区和B区，都用来存放APP，但同一时间下只有一个区的APP是有效的，分别设置一个标志位标识其有效性。初始状态下先将APP写入A区，更新的时候，将新的APP写入B区，再把A区的APP擦除，同时更新两个区的有效性标志位状态。BootLoader中判断哪个区的APP有效，就跳转到哪个区运行。这种方法不需要重复拷贝APP数据，但最大的一个缺陷是AB区的APP程序运行地址不同，需要分别编译，从而使得可应用性大大降低。但在U2A中，它采用了使用类似英飞凌Overlay的功能，它可以使用相同逻辑地址实现SOTA功能。具体如下：3.1 GCFU描述

在U2A 51.18章节提出了GCFG（Global Calibration Function Unit） ，主要功能是将一块code flash重映射到另一块code flash。根据之前英飞凌相关的经验，Overlay是CPU视角，那么我们就可以这样设计：当Valid Bank的逻辑地址和物理地址一致时，不使用overlay功能；当Valid Bank的逻辑地址与物理地址不一致时，使用overlay。3.2 实现描述

Single Map模式下，地址是连续的，所以为了实现RWW，我们选用Bank A 和B中前128KB作为SOTA实现的基础，如下图：

物理地址	Bank	大小
0x0000 0000 – 0x0001 FFFF	BANK A	128KB
0x0040 0000 – 0x0041 FFFF	BANK B	128KB

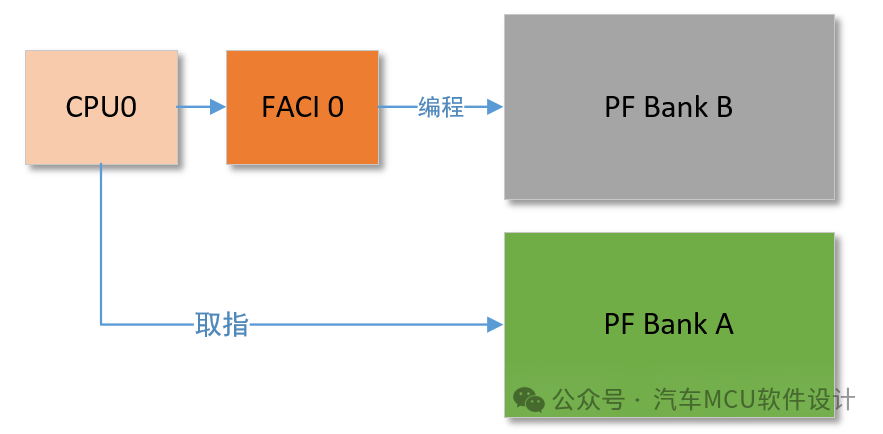

当Bank A激活时，这时候物理地址和逻辑地址一致，可以不使用overlay(remap:瑞萨说法)，这样CPU就从Bank A取指运行代码，那么要更新的时候怎么办呢？直接操作FACI刷写Bank B对应区域（bin文件)，如下图：

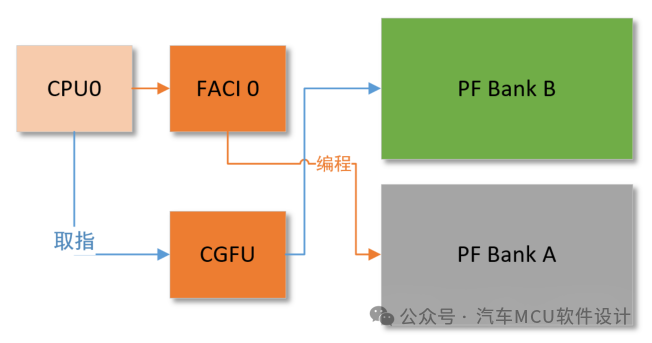

当Bank B激活时，物理地址和逻辑地址不一致了，但是不想改变程序运行地址，这时候使用remap功能，虽然CPU访问的是逻辑地址 Bank A，但通过GCFU可以重映射到Bank B中，如下：

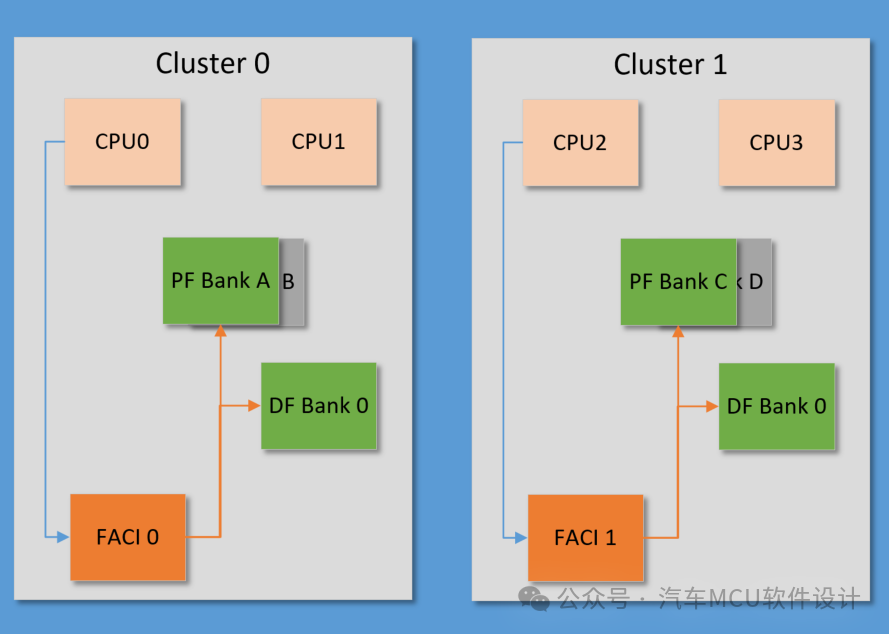

由于CGFU仅作用于CPU，因此在FACI0视角里，刷写逻辑地址Bank A就是刷写物理Bank A。值得注意的是，由于硬件是没办法识别什么时候使用remap功能，因此需要我们在软件中定义一个Flag，这Flag可以存放到DFlash中，表示当前Valid的Bank是A还是B。这样，U2A 的Single Map模式就派上了用场，但看起来其实和Double Map区别不大呀。3.3 Double Map模式Double Map模式下，U2A16可用容量变为了8MB，相当于每个Cluster里的Flash变为了AB切，如下图：

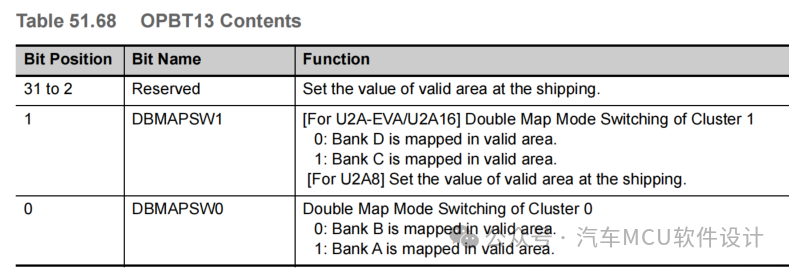

因此相较于Single Map模式，这种方式较为死板，但是理解起来就不是那么困难。 只需要通过OPBT13来切换A\B 、C\D Bank，即可实现硬件上的无感SOTA。

4.小结

本文主要梳理瑞萨U2A针对SOTA的两种硬件特性，但没有考虑security相关内容；不知道目前有没有HSM SOTA的需求，如果有，那么对于这方面的硬件设计想必又是一个大难题。

---
