Simulink自动生成代码笔记

hudaren43

在车载控制器的软件开发中，simulink的身影几乎随处可见，主要是在控制算法和控制逻辑的实现。平时看同事点点点就生成代码了，看起来很简单，但是实际操作起来确各种磕磕绊绊。

下面记录了一下步骤作为现阶段的学习笔记吧。
一、建立任务

Matlab的版本为R2014。下图是一个简单的模型，其中Signal为模型输入接口变量，Act为模型输出接口变量，每个Task中的内容均一样。

[img=540.0599975585938,312.010009765625]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsYiaALbDJDgpj48Q6PoTnKbae59ej0UToAO92JMX7P6qUFic13dV4BJsA/640?wx_fmt=png[/img]

[img=390.0099792480469,155.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsriaPgkq77HXTSZDTREfeNLSRSXBicsLZDghrvIc3XYy5E06o4OVyu7JQ/640?wx_fmt=png[/img]

接口配置需要注意其数据类型和Storage Class，两者影响生成代码中的变量的声明。在Storage type qualifier中可以加入其他的限定符。

这里将Signal全部设定为Double类型的Imported Entern类型，将Act全部设定为Exported Global类型。

[img=539.97998046875,492.010009765625]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsyQAHqxPX31miaTI3Uc3dUCPMhqd1mQeq5yeWiaA9GRibfiagfVFibo2vHGQ/640?wx_fmt=png[/img]

二、环境配置

在Simlink模型窗口中选择Simulation | Modele Configuration Parameters命令，弹出如下图所示的参数设置对话框。在左边的目录树中我们关心的项有Solver，Hardware Implementation，Code Generation.

1. Sover 配置

Type选项需要配置成定步长。步长时间和任务调度周期一致。仿真终止时间设置为inf。其他参数为默认。

[img=540.010009765625,256.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsvibiaJia4c3kBSl0PsSN1AWznfXrgv6b2QjsDOo164wBic4ZuK9ec0rJHQ/640?wx_fmt=png[/img]

2. Hardware配置
根据自己的开发环境，选择相应的目标板。
[img=540.0,288.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsjJUYxIrVekfB8R7O9hkCXXjwadjKADDPLG295iaaUhCDibOF9K6feyKw/640?wx_fmt=png[/img]

3. Code Generation配置

第一页勾选Generate code only，其它为默认。

在Reprot中勾选生成报告和自动打开报告。
将Interface中data exchange的勾去掉，并将Interface设置为None。配置完毕后点Apply和OK。
[img=540.02001953125,263.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsIOF5ic8ZM15gWLSIv0FqaJMyJoBnxOCq7ypeiaoemcGw9poJMG7GW3Eg/640?wx_fmt=png[/img]

[img=539.989990234375,334.0099792480469]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsLGlFA0JLwFzsS7nT3qhm22pcqBjtCjDjnEBf0zIrLHzk3c08ZC3zKw/640?wx_fmt=png[/img]

三、代码生成

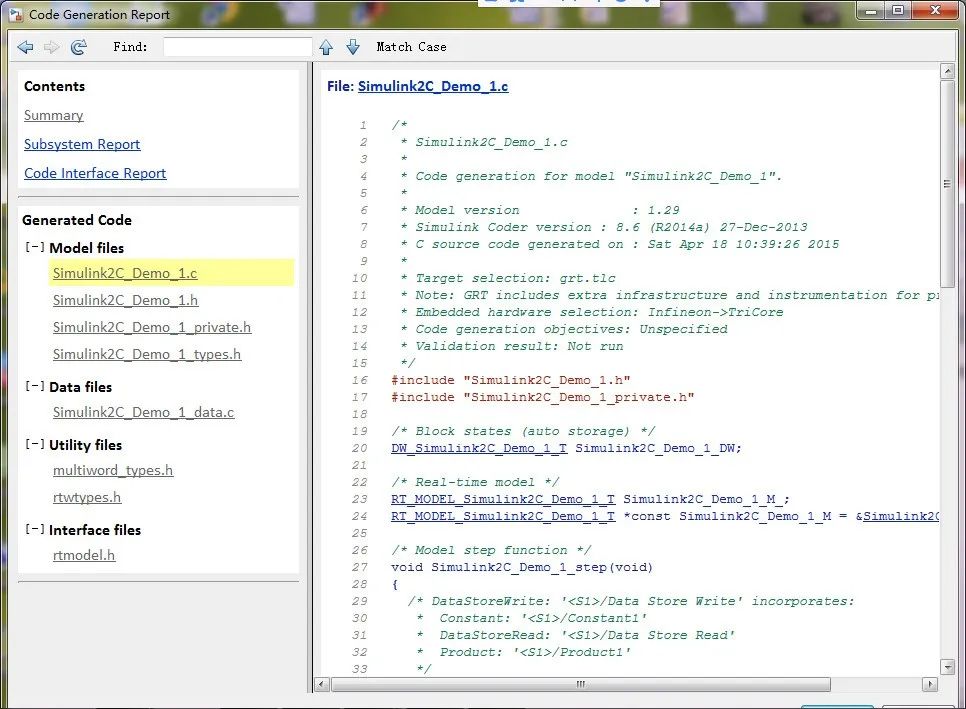

在模型界面Bulid Modle即可自动生成代码。由于我们勾选了报告生成，代码生成完毕后会自动弹出报告。


其中ModelFiles和DataFiles中的5个文件就是和我们模型结构紧密相关的文件。其它的也是运行必须的Mabltab数据类型声明文件。一并拷贝到我们的工程环境编译即可。
四、封装成函数及优先级设置

打开Demo_1.h和Demo_1_Pricat.h可以看到我们定义的输出变量和出入变量。
[img=493.0099792480469,117.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsKEzGZNgYOyoFTicJP4RHtf1ibeDsUIfbXFeQ3wHGk5ibxY5bu8WaDxWSg/640?wx_fmt=png[/img]

[img=515.010009765625,84.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsu3QvzWnX4yWv9QsEicbRJ64dgBpHFdV04osPqv1QYbzOaXy66t0BRxQ/640?wx_fmt=png[/img]

生成代码时除了我们的任务函数外，Matlab自动生成了初始化的和终止函数。

[img=437.010009765625,86.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOs8J7z7uCwVF1JIb074FSJWquBm3mlgf2RCFM1UnibM4WEjs8sXrK3rFA/640?wx_fmt=png[/img]

我们在模型中我们定义了三个Task，但如果不另外配置，生成代码时默认只生成一个函数。如果需要打包到独立的函数和文件中，需要做如下配置。
在Task模块上点右键，选择Block Parameters，勾选treat as acomic unit.
[img=469.0099792480469,442.010009765625]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOsZJ0EYMusMPSkFP9WNQoxosPYTdh2kGP2kY2bm6WiaH1iaWWVDEJyOYAA/640?wx_fmt=png[/img]

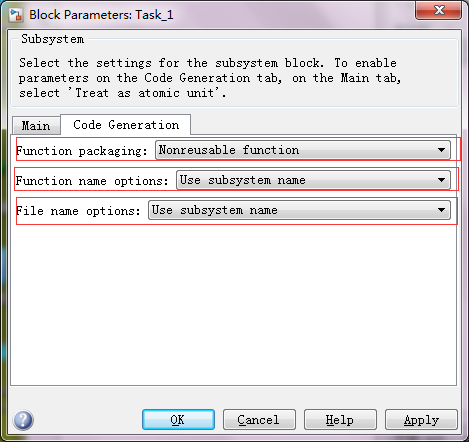

在Code Generation一栏，设置任务的重入属性，函数名，文件名信息。
右键选择Block Properties，在Priority一栏中设置Task优先级ID，该值越小，则任务的执行次序越靠前。
[img=540.030029296875,463.989990234375]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOshOUuqPAYUBEN7tYzdibn78AQh5ZWTVUjpFNQxf4ClsWfN3PS57KfdaQ/640?wx_fmt=png[/img]

这里我将Task1~3的优先级分别设置为2,1,3。
以下是自动生成代码后的任务顺序。生成了Task的.c和.h文件。任务执行顺序也按照优先级顺序执行。
[img=540.0,413.0]https://mmbiz.qpic.cn/mmbiz_png/CvyFYUrD5pcMAAxxwdpbP9McDPm8sWOspbT2wfmafFVHVLicgLQ9ueYOIlBLjLQDEdc396BOVTNbGIUibUHwSr4A/640?wx_fmt=png[/img]

-end-
