电驱动系列：三十二、电机功率平衡方程

lichengwan

本节内容：

32.1异步电机的功率平衡方程

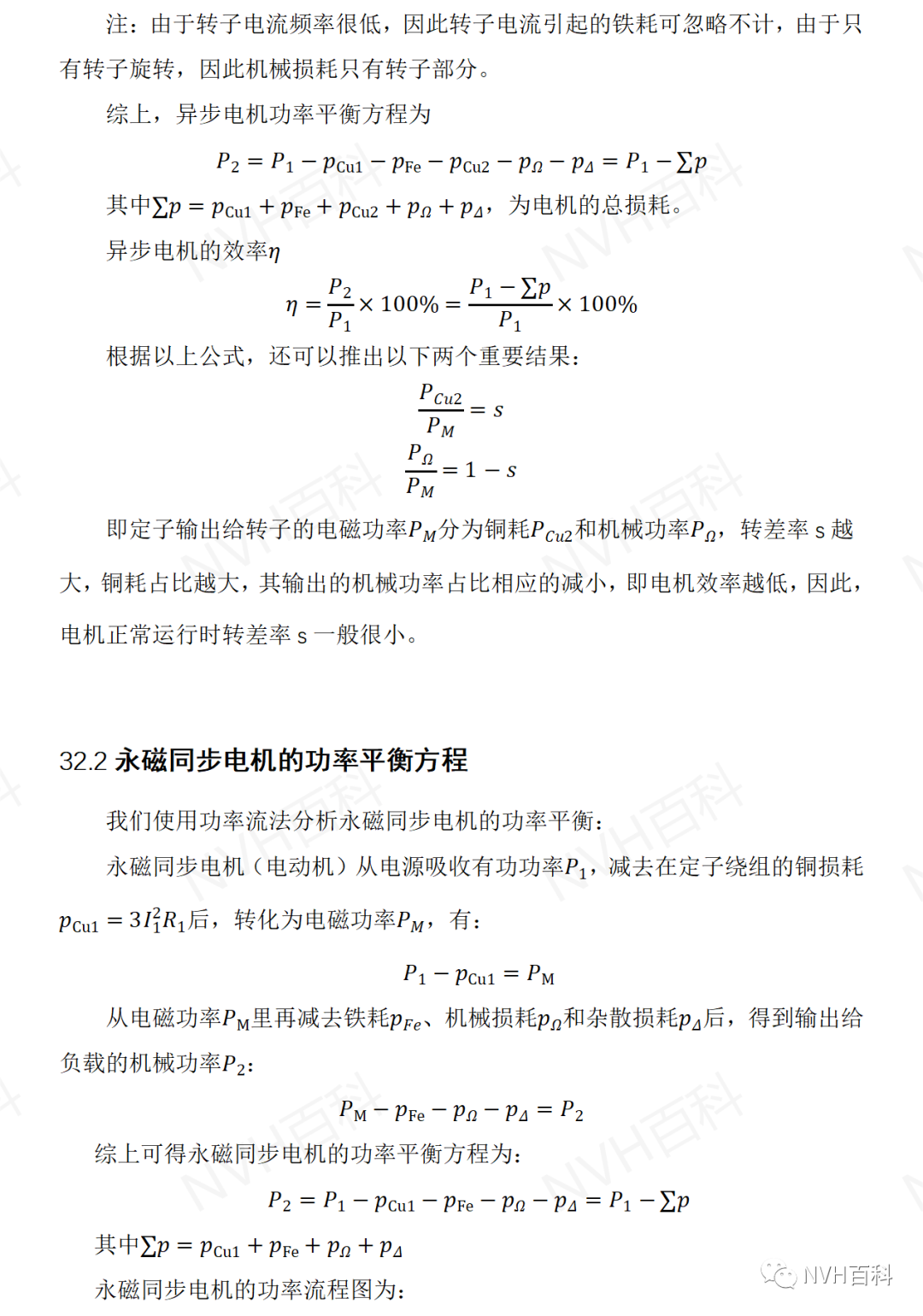

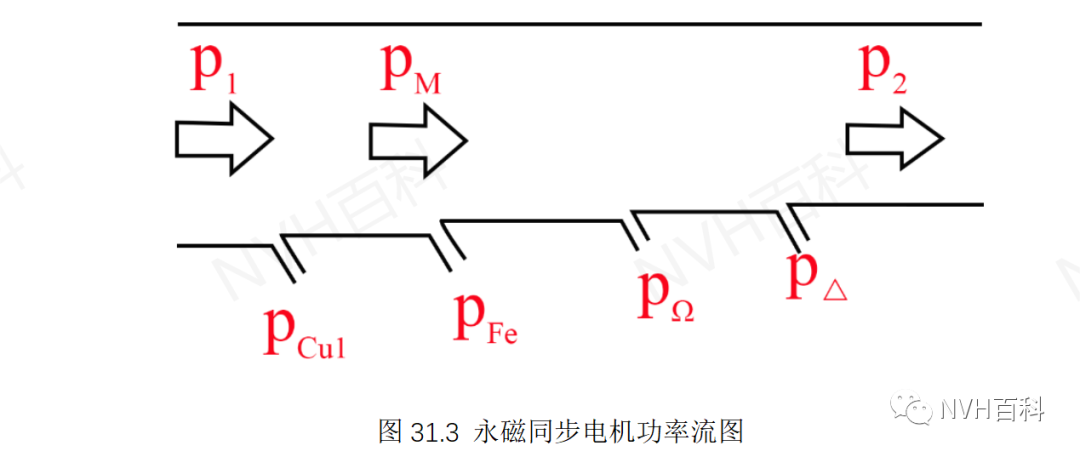

32.2永磁同步电机的功率平衡方程

32.3功率平衡中的几个重要概念

正文

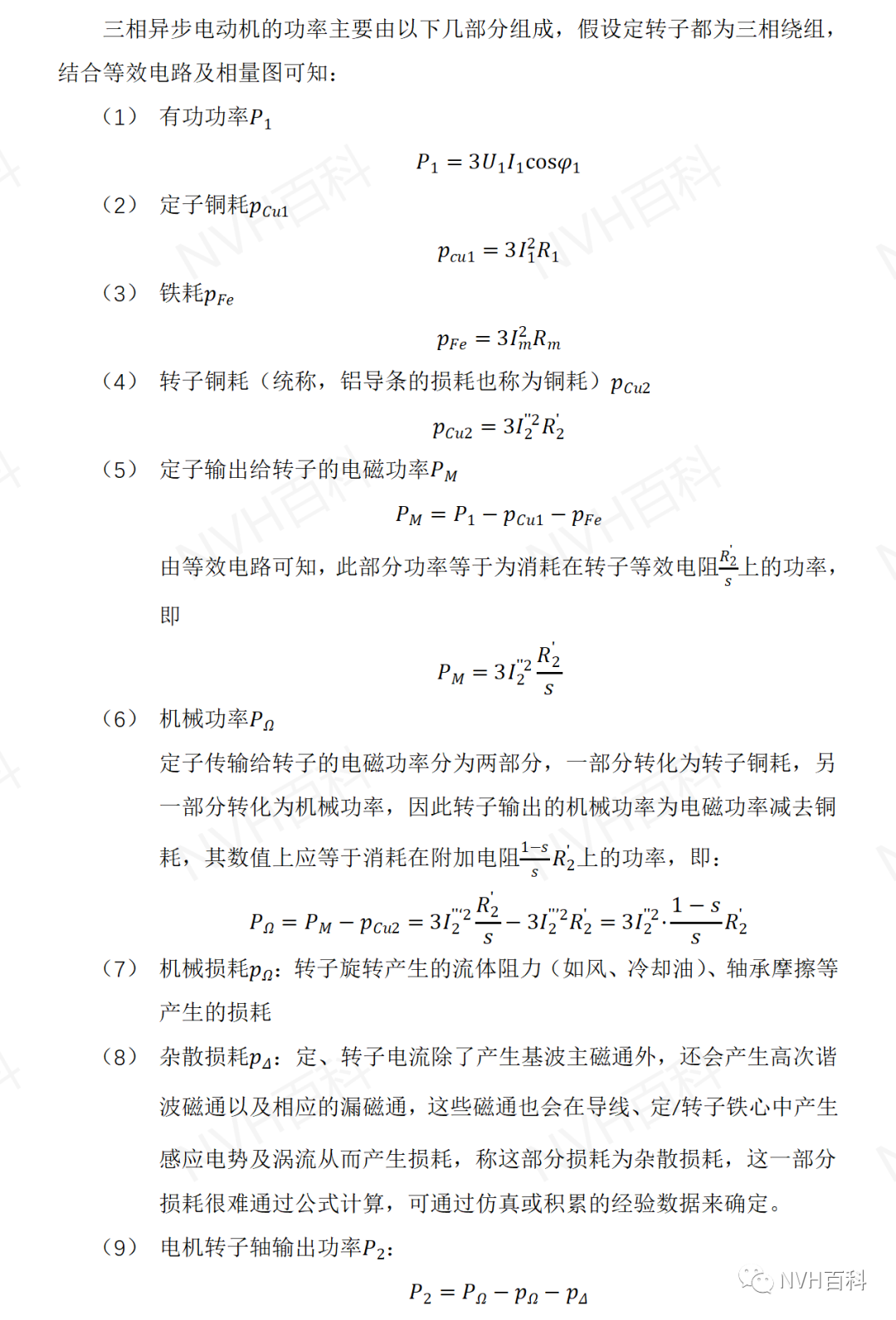

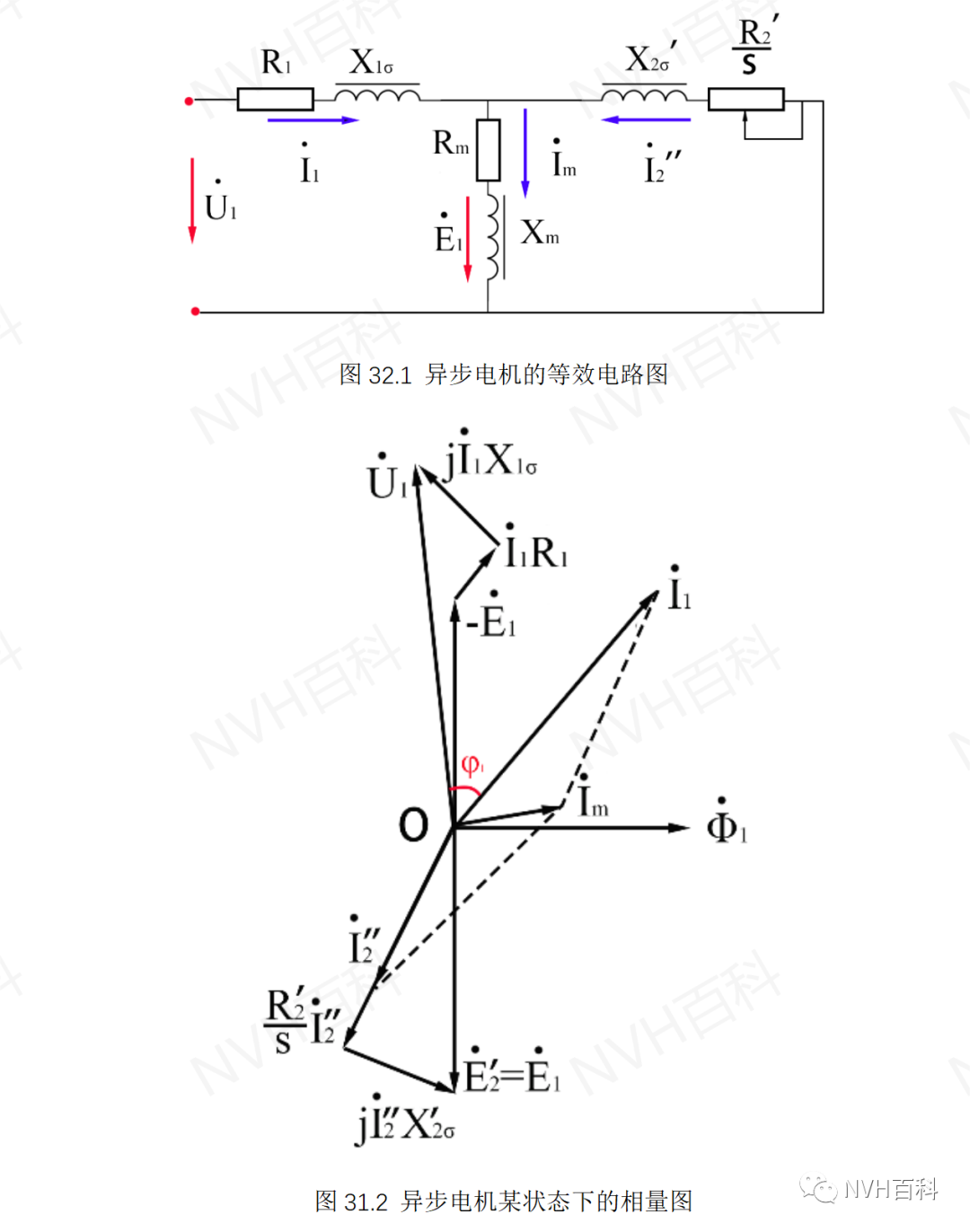

32.1异步电机的功率平衡方程









32.3  功率平衡中的几个重要概念

1.功率因数角Φ1

在前面的相量图中提到了功率因数角Φ1，这里对其原始的定义进行简单的

2.有功功率

凡是消耗在电阻元件上、不可逆转换的那部分功率（机械能、热能等）称为有功功率，在等效电路中等于电阻元件两端电压有效值与通过电阻元件中电流有效值的乘积。

3.无功功率：

在电感（或电容）元件与交流电源之间往复交换的功率称之为无功功率；

比如只有一个电感元件的交流电路，通电后会建立起电感线圈的磁场，在瞬时功率为正的半周期内，电感线圈会从电源吸收能量用建立磁场；在瞬时功率为负的半周期内，其建立的磁场能量又返回电源。因此，整个周期的平均功率为零，即电源的能量与磁场能量进行这可逆交换，并不消耗功率。

无功功率表征了交流电源能量与磁场能量交换的最大速率。凡是有线圈和铁芯的感性负载，它们在工作时建立磁场所消耗的功率即为无功功率。如果没有无功功率，电动机就不能建立工作磁场，无法正常工作。

4.视在功率

交流电源所能提供的总功率，称之为视在功率，在数值上是交流电路中电压与电流的乘积。视在功率中包括有功功率和无功功率。

5.功率三角形

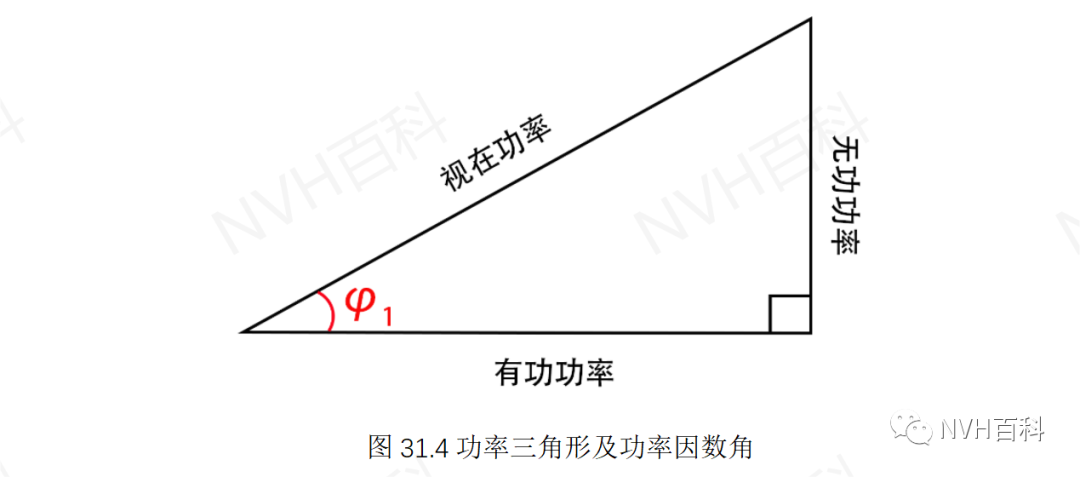

视在功率、有功功率及无功功率之间的关系可以用功率三角形来表示，如图31.4所示，视在功率与有功功率之间的夹角Φ1为功率因数角，是同一电路中电压与电流之间的相位差。Φ1叫做功率因数，在数值上，功率因数是有功功率和视在功率的比值。有功功率的平方与无功功率的平方之和为视在功率。
