[驱动电机] 电驱动系列:三十七、控制器部分-半导体材料及PN结

[复制链接]


该用户从未签到

发表于 7-4-2024 19:01:04 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


37.1 半导体的定义及其特性

材料按导电能力的不同可以分为导体、绝缘体和半导体三大类。

导体多为各类金属材料,其电阻率低,自由电子多,导电能力很强;绝缘体电阻率很大,基本不导电;半导体指导电能力介于导体与绝缘体之间的材料,如硅、锗、碳化硅、砷化镓等。

半导体有三个重要特性:(1)掺杂特性:材料随着所含微量杂质的多少,导电能力迅速变化,纯硅在常温下电阻率约为0.214MΩ*cm,但掺入百万分之一的杂质磷,电阻率会迅速降低至0.2Ω*cm,前后相差一百万倍;依此可以制成各种二极管及其各种演化元件。(2)光敏特性:即材料由于光照强弱的不同,电阻率会发生明显的变化,依此可以制成各种光敏元件如光敏电阻、光电二极管等;(3)温度特性,即材料随着温度的变化,电阻率会明显变化,依次可以制成各种热敏元件如热敏电阻。

电机控制器中主要利用其掺杂特性,且硅基半导体利用最为广泛,后面重点介绍硅基半导体及其制作的元件。

37.2 本征半导体的微观结构

我们称没有杂质,没有缺陷、严格周期排列的理想半导体材料称为本征半导体。

(1)本征半导体Si的共价键结构:

本征晶体硅中原子按四角形系统组成晶体点阵,每个原子都处在正四面体的中心,四个其他原子位于四面体的顶点,Si原子最外层电子轨道上有4个电子,称为价电子,价电子不仅受到原来所属原子核的吸引,还受到相邻原子核的吸引,每个原子与其相邻的原子之间形成共价键,共用一对价电子,形成共价键。

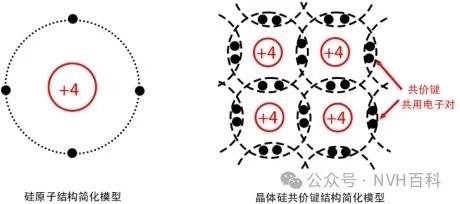

图37.1 硅原子及晶体硅结构简化模型

(2)N型半导体

在四价元素的硅Si(或锗)晶体中掺入微量的五价元素磷P(或砷等)后,磷元素将散布于晶体中,且替代晶格中的少量硅原子,微量的掺杂并未破坏晶体原有的晶格结构,因此磷元素的4个价电子与周围的4个硅Si原子组成共价键,多余的1个价电子不受共价键的束缚,而原子核对其束缚能力又差,因此只要获得少许能量,就能脱离原子核的束缚变为自由电子,这种材料中自由电子为多数载流子。

“N”是指半导体的多数载流子为带负电荷(Negtive)的自由电子。需要注意的是,虽然称为N型材料,但材料本身还是中性的,其总正电荷与总负电荷数量相等。

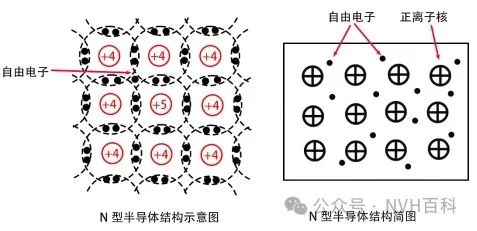

图37.2 N型半导体示意图

(3)P型半导体

在硅(或锗)晶体中掺入微量的三价元素硼(或铝等)后,硼原子也将散布于硅原子中替代了晶体结构中某些位置上的硅原子。由于硼原子只有3个价电子,与周围4个硅原子组成共价键时,缺少一个电子从而产生一个空位,此时它很容易吸引临近硅原子中的价电子来填补,而临近原子的共价键将缺少一个电子从而出现一个空穴,硼原子因吸收一个电子从而变为负离子,但其不能移动从而不参与导电,因此只有空穴才对导电做出贡献。

“P”是指半导体的多数载流子为带正电荷(Positive)的空穴。同样,虽然称为P型材料,但材料本身还是中性的,其总正电荷与总负电荷数量相等。

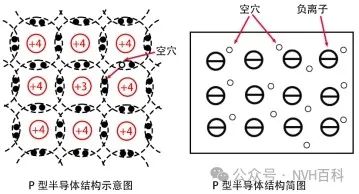

图37.3 P型半导体示意图

(4)PN结

在一块本征半导体两边掺入不同的杂质,一边成为P型半导体,另外一边成为N型半导体,则在P、N型半导体交界面处会自发形成一层特殊的导电层,称为PN结。

扩散运动:P区空穴浓度高,N区自由电子浓度高,PN结交界面处N区的自由电子必然向P区运动,自由电子与空穴结合而消失(即形成相对稳定的共价键,非物理意义上的消失),这样交界面两侧的一定区域内在P区出现负离子区,在N区出现正离子区,二者数量相等,且这个区域内空穴或自由电子几乎耗尽,因此称为耗尽层;

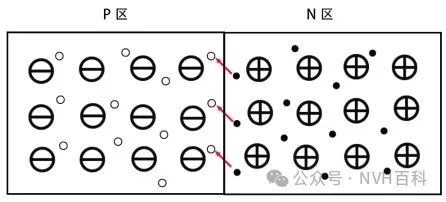

图37.4 PN结中电子的扩散运动

漂移运动:P区的负离子区与N区的正离子区之间相互作用会形成一个电场,方向由N区指向P区,此电场会促使P区共价键中的电子向N区漂移从而在P区产生空穴,在N区产生自由电子,即阻止耗尽层的增大;

扩散运动与漂移运动最终会形成一个动态平衡,在一定温度下,耗尽层会维持一定的宽度(10-6-10-4cm),由于耗尽层的N区为正离子、P区为负离子,因此N区电位高于P区,二者的电位差称为接触电位差,常温下,硅基PN结的接触电位差约为0.6-0.8V,锗基PN结约为0.2-0.3V,温度升高时,接触电位差会有所下降。

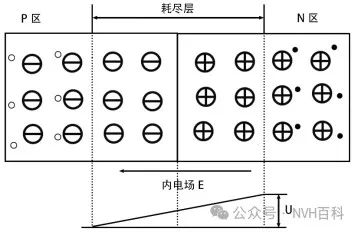

图37.5 PN结动态平衡状态

(5)二极管:将PN结两端各接上引线并以管壳封装,即为二极管。

(6)PN结正偏

把外接电源的正极接到二极管的P区,负极接到N区,这种接法称为正向偏置。

此时,电源负极会提供更多的电子,从而使N区正离子区被压缩,正极从P区吸收更多电子从而在P区产生更多的空穴,N区负离子区被压缩,耗尽层变薄,内电阻变小,当外部电源电压可以克服耗尽层的内电场时,有足够的能量使N区的电子进入P区,并最终流入电源,此时二极管为导通状态。

死区:指二极管正偏,两端的正向电压较小时,产生的外电场不足以克服耗尽层的内电场,二极管还没有很好的导通,称为死区,此时二极管相当于一个很大的电阻,正向电流很小。

门槛电压(阈值电压):当正向电压超过一定值后,正向电流随正向电压的增大迅速增大,该电压称为门槛电压,常用Vth表示,室温下硅管的Vth约为0.5V,锗管的Vth约为0.1V。

二极管一旦导通,正向电压即使微小增加,正向电流也会有极大的增加,此时二极管呈现的电阻很小。

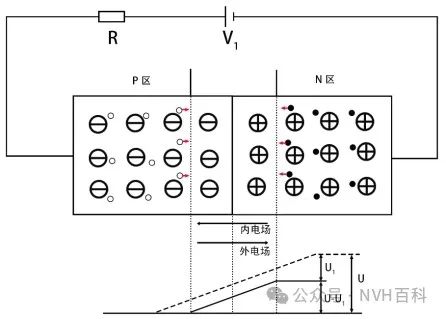

图37.6 PN结的正偏

(7)PN结反偏与反向击穿

把外电源的正极接到二极管的N区,负极接到P区,这种接法称为反向偏置。反向电压加强了内电场对扩散运动的阻碍,多子几乎不能形成电流,但少子在电场作用下漂移形成很小的漂移电流。二极管呈现很高的反向电阻,处于截止状态。

反向击穿:当反偏电压增加到一定数值时,反向电流急剧增加,称为二极管的反向击穿,此时对应的电压称为反向击穿电压。应用中,加在二极管上的反向电压应小于反向击穿电压,以免损坏二极管。

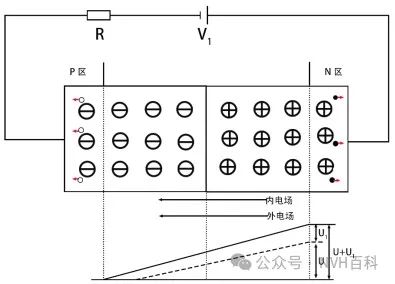

图37.7 PN结的反偏
