副标题：S32K1xx SDK FlexCAN驱动使用MB收发CAN报文丢失问题root cause分析与解决方案探究
内容提要
1. S32K1xx SDK FlexCAN PD层驱动使用MB收发CAN报文丢失问题2. 问题分析(root case)
2.1 S32K1xx SDK的FlexCAN驱动CAN报文发送和接收API函数及中断ISR工作流程分析

2.2 FlexCAN中断掩码(IMASK1)和中断标志寄存器(IFLAG1)

2.3 S32K1xx SDK的FlexCAN驱动中MB的中断使能代码解析

2.4 问题复盘
3. 解决方案(solution)总结(summary)--外设控制和配置寄存器原子操作问题探究
1. S32K1xx SDK FlexCAN PD层驱动使用MB收发CAN报文丢失问题

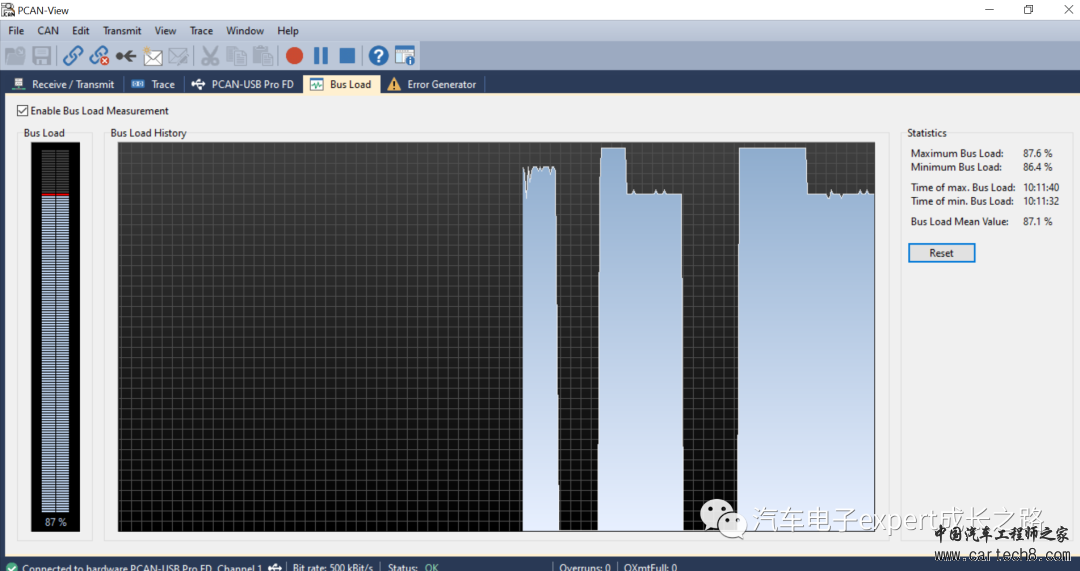

最近有两个客户遇到使用S32K1xx SDK提供的FlexCAN PD层驱动时，收发报文丢失的问题。具体表现为：使用不同的MB发送或者接收指定ID的CAN报文，在总线负载(bus loading)较高(比如超过60%)时，会出现某些ID的CAN报文停止发送或者接收了。

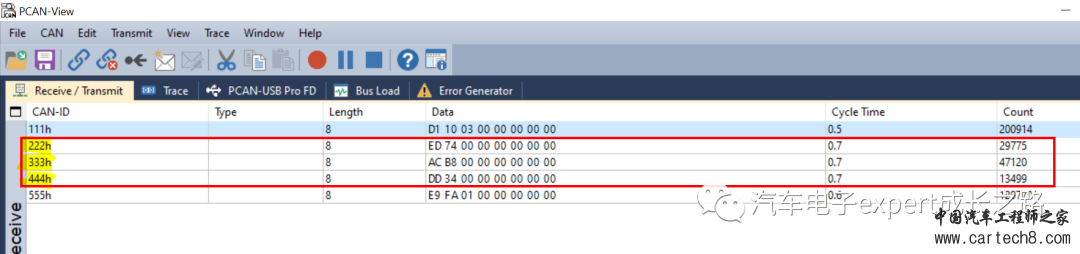

比如，下面测试工程中，配置使用MB0~MB4来发送5个不同ID的CAN报文：

使用MB0发送ID=0x111的标准帧，数据长度为8的CAN 2.0 A/B报文；

使用MB1发送ID=0x222的标准帧，数据长度为8的CAN 2.0 A/B报文；

使用MB2发送ID=0x333的标准帧，数据长度为8的CAN 2.0 A/B报文；

使用MB3发送ID=0x444的标准帧，数据长度为8的CAN 2.0 A/B报文；

使用MB4发送ID=0x555的标准帧，数据长度为8的CAN 2.0 A/B报文；

工作一段时间后，发现ID = 0x222，0x333和0x444的报文就停止发送了。


这种情况发生后，除非终止传输(AbortTransfer)相应的MB，或者重新初始化(Init)整个FlexCAN模块才能恢复正常：status_t FLEXCAN_DRV_AbortTransfer(uint8_t instance, uint8_t mb_idx);status_t FLEXCAN_DRV_Init (uint8_t instance, flexcan_state_t *state, const flexcan_user_config_t *data);
2. 问题分析(root case)

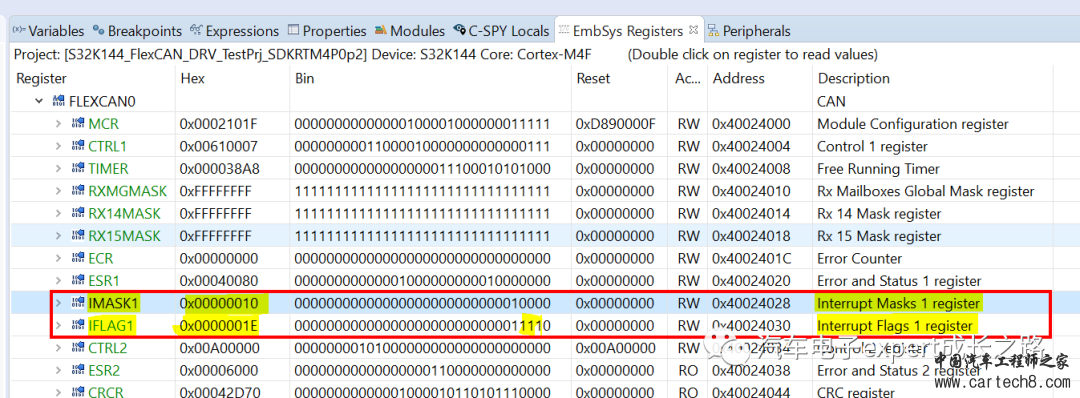

跟踪调试发现，直接原因是FlexCAN模块的中断标志寄存器(IFLAG1)中配置用于发送或者接收丢失ID报文的FlexCAN的硬件消息缓存MB(Message Buffer)的发送和接收完成中断标志已经置位(为‘1’)，但是对应的中断使能控制位在中断掩码寄存器(IMASK1)却没有置位(为‘0’)。

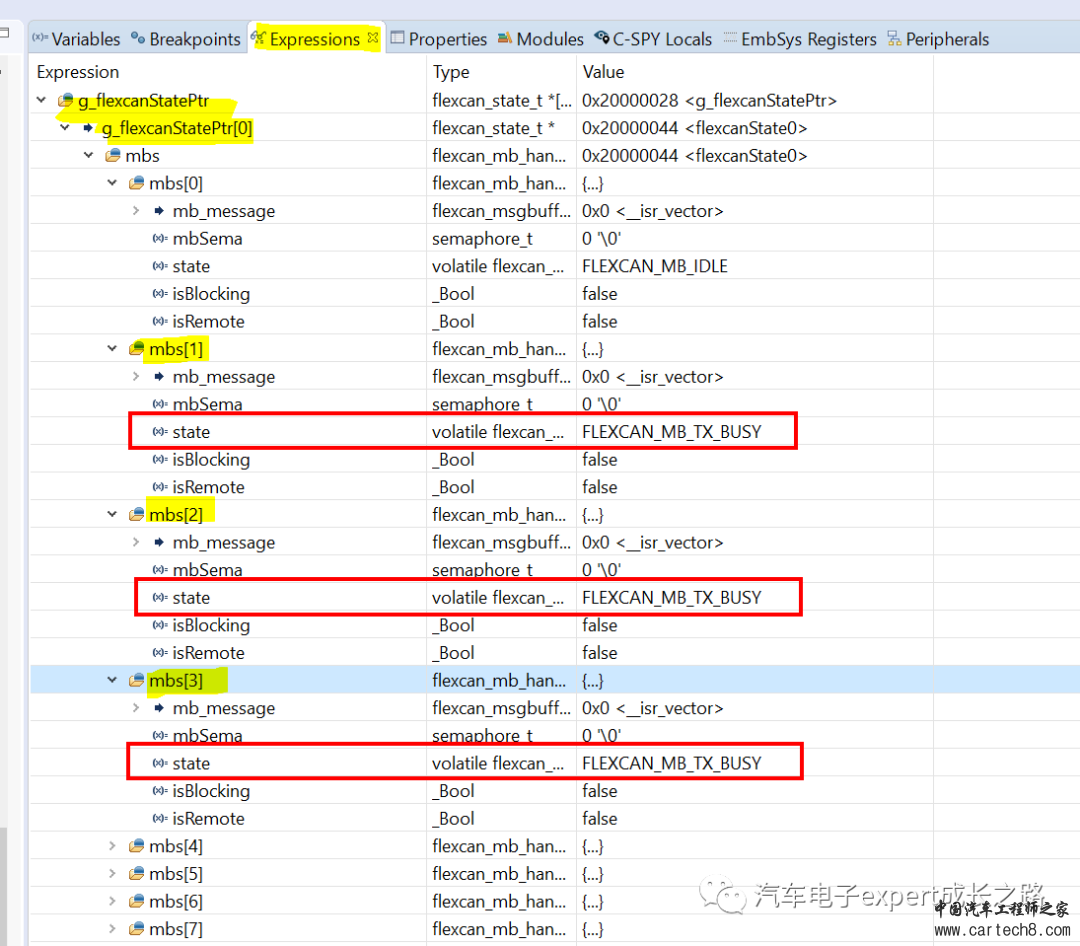

因此，内核将无法响应这些“问题”MB的发送完成和接收完成中断，进而导致FlexCAN的PD层驱动的全局状态结构体(g_flexcanStatePtr)中相应MB的状态一直为busy状态(state = FLEXCAN_MB_TX_BUSY或者FLEXCAN_MB_RX_BUSY)，从而再次调用FlexCAN驱动的发送和接收API函数将返回busy，因此，这些“问题”MB将停止工作：



2.1 S32K1xx SDK的FlexCAN驱动CAN报文发送和接收API函数及中断ISR工作流程分析

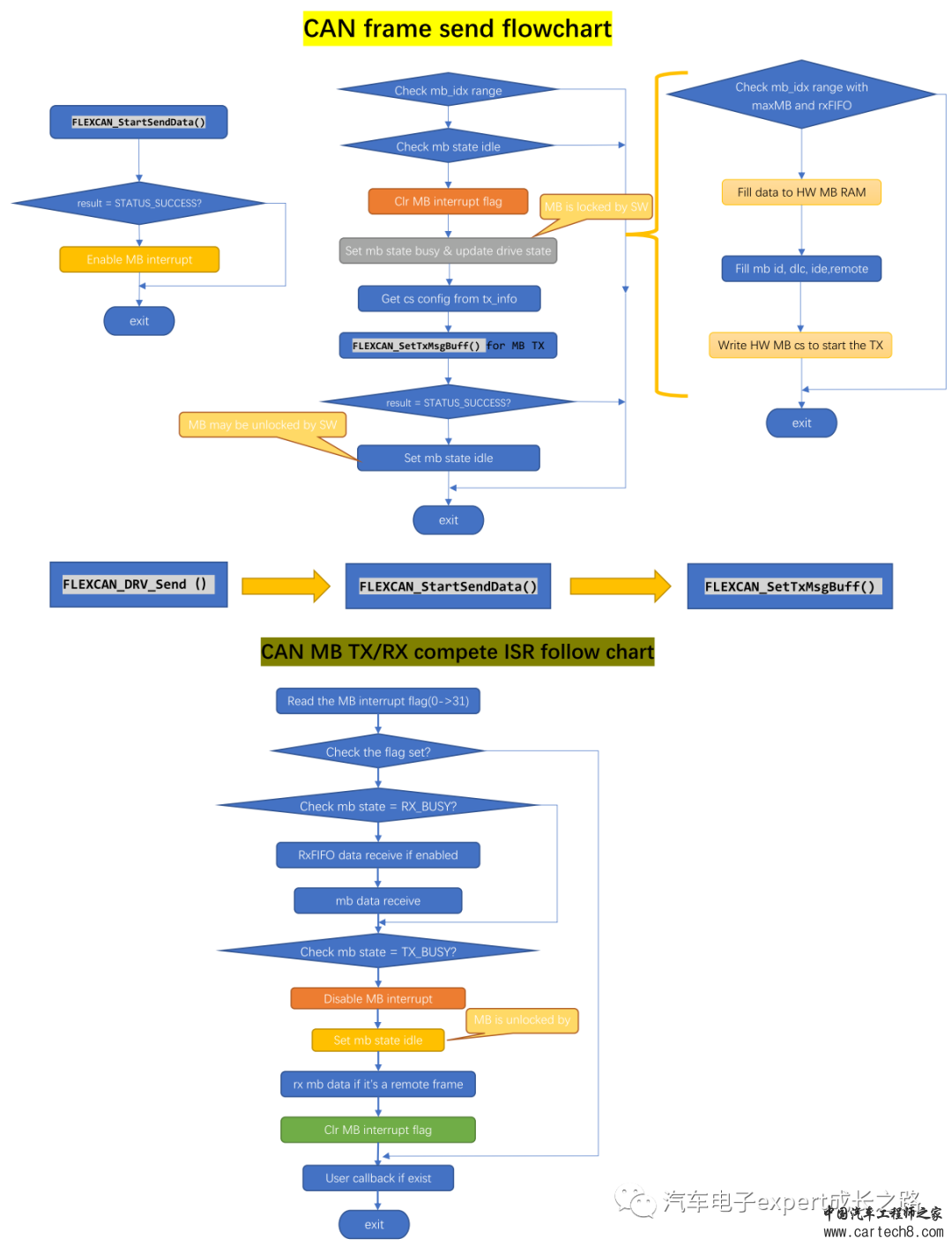

S32K1xx SDK的FlexCAN驱动的发送API函数和MB中断ISR工作流程如下，每次操作FlexCAN的MB发送CAN报文之前，驱动代码都会检查保存在FlexCAN驱动全局状态结构体(g_flexcanStatePtr)全局当前MB的状态是否为busy，如果为busy，则直接退出了。

每次FlexCAN模块通过MB的发送和接收API函数使能MB中断，然后报文发送或者接收完成后，在MB中断ISR中关闭所使用的MB中断：


从驱动工作流程上看，并不能发现任何问题，因为FlexCAN模块每个MB的收发报文操作都有独立MB state进行加锁，操作前枷锁，操作完成后，再解锁。
那么问题出在哪里呢？
2.2 FlexCAN中断掩码(IMASK1)和中断标志寄存器(IFLAG1)
首先，我们来看看FlexCAN模块的中断使能和中断标志寄存器：

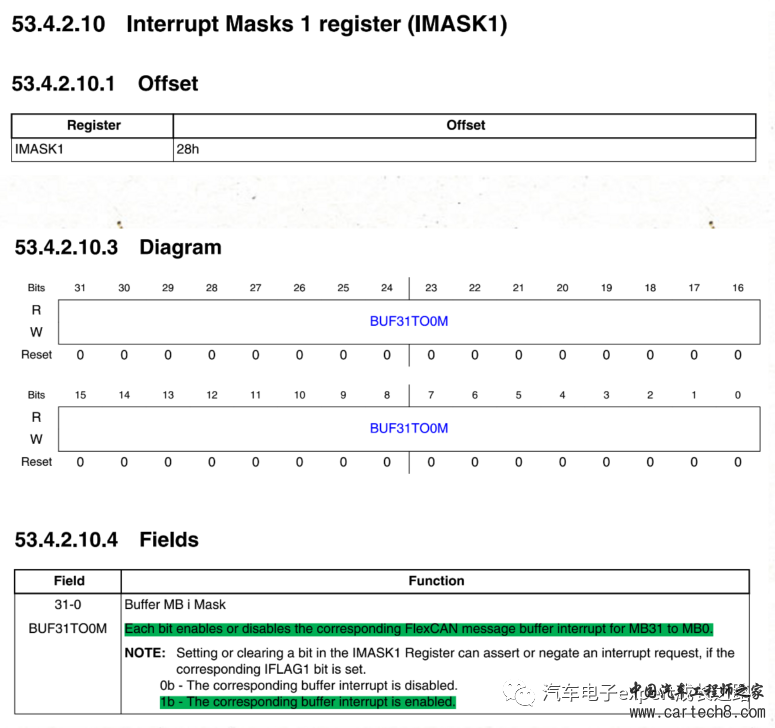

S32K1xx系列MCU的FlexCAN模块最多支持32个MB，每个MB在完成发送或者接收后，均可以产生自己的中断，寄存器IMASK1的每一个bit位对应FlexCAN模块的一个MB，若置1则使能相应MB的TX/RX中断，默认为0，关闭屏蔽中断：

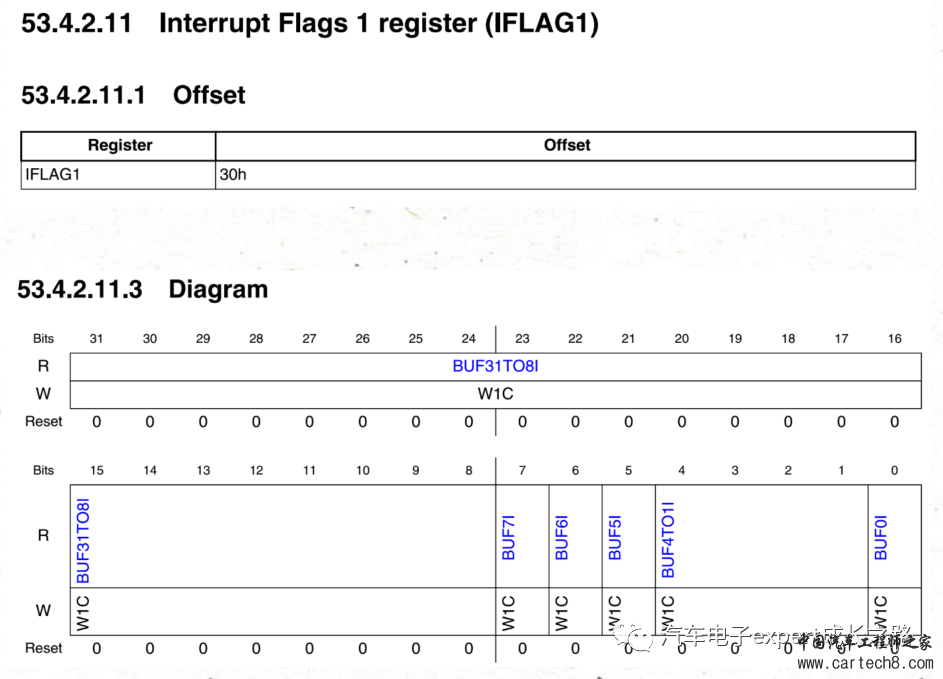

相应地，FlexCAN模块提供一个写1清0(w1c)的32-bit中断标志位寄存器IFLAG1，每个bit位对应一个MB的中断事件标志。若使能Rx FIFO后，BUF0I~BUF4I保留不用，BUF5I为Rx FIFO接收数据可用(available)的标志位，BUF5I为Rx FIFO接收数据可用(available)的标志位，BUF6I为Rx FIFO警告(warning)事件标志位，BUF7I为Rx FIFO溢出(overflow)事件标志位：


Tips：在FlexCAN的MB发送或者接收完成中断ISR中，由于是16个MB共用一个中断向量/中断ISR，必须使用写1清0(w1c)的方式清除MB中断标志位，否则可能会影响其他MB的中断事件。
2.3 S32K1xx SDK的FlexCAN驱动中MB的中断使能代码解析
S32K1xx SDK的FlexCAN驱动中MB的中断使能代码如下：/*FUNCTION********************************************************************** * * Function Name : FLEXCAN_SetMsgBuffIntCmd * Description   : Enable/Disable the corresponding Message Buffer interrupt. * *END**************************************************************************/status_t FLEXCAN_SetMsgBuffIntCmd(    CAN_Type * base,    uint32_t msgBuffIdx, bool enable){    uint32_t temp;    status_t stat = STATUS_SUCCESS;
    /* Enable the corresponding message buffer Interrupt */    temp = 1UL << (msgBuffIdx % 32U);    if (msgBuffIdx  < 32U)    {        if (enable)        {            (base->IMASK1) = ((base ->IMASK1) | (temp));        }        else        {            (base->IMASK1) = ((base->IMASK1) & ~(temp));        }    }    return stat;}其反汇编结果如下：00000000 <FLEXCAN_SetMsgBuffIntCmd>:    uint32_t msgBuffIdx, bool enable){    uint32_t temp;    status_t stat = STATUS_SUCCESS;
    if (msgBuffIdx > (((base->MCR) & CAN_MCR_MAXMB_MASK) >> CAN_MCR_MAXMB_SHIFT))   0:  6803        ldr  r3, [r0, #0]   2:  f003 037f   and.w  r3, r3, #127  ; 0x7f   6:  428b        cmp  r3, r1   8:  d207        bcs.n  1a <FLEXCAN_SetMsgBuffIntCmd+0x1a>    {        stat = STATUS_CAN_BUFF_OUT_OF_RANGE;   a:  f44f 7040   mov.w  r0, #768  ; 0x300   e:  4770        bx  lr        temp = 1UL << (msgBuffIdx % 32U);        if (msgBuffIdx  < 32U)        {            if (enable)            {                (base->IMASK1) = ((base ->IMASK1) | (temp));  10:  6a83        ldr  r3, [r0, #40]  ; 0x28  12:  4319        orrs  r1, r3  14:  6281        str  r1, [r0, #40]  ; 0x28    status_t stat = STATUS_SUCCESS;  16:  2000        movs  r0, #0  18:  4770        bx  lr        if (msgBuffIdx  < 32U)  1a:  291f        cmp  r1, #31  1c:  d80c        bhi.n  38 <FLEXCAN_SetMsgBuffIntCmd+0x38>        temp = 1UL << (msgBuffIdx % 32U);  1e:  f001 011f   and.w  r1, r1, #31  22:  2301        movs  r3, #1  24:  fa03 f101   lsl.w  r1, r3, r1            if (enable)  28:  2a00        cmp  r2, #0  2a:  d1f1        bne.n  10 <FLEXCAN_SetMsgBuffIntCmd+0x10>            }            else            {                (base->IMASK1) = ((base->IMASK1) & ~(temp));  2c:  6a83        ldr  r3, [r0, #40]  ; 0x28  2e:  ea23 0101   bic.w  r1, r3, r1  32:  6281        str  r1, [r0, #40]  ; 0x28    status_t stat = STATUS_SUCCESS;  34:  2000        movs  r0, #0  36:  4770        bx  lr  38:  2000        movs  r0, #0        }#endif    }
    return stat;}其中，对FlexCAN模块的MB中断屏蔽(使能)寄存器IMASK1的配置是一个读改写(Read-Modify-Write)操作，从而避免对目标MB之外的其他MB中断配置的影响。
使能中断代码的读改写(或)反汇编代码如下：(base->IMASK1) = ((base ->IMASK1) | (temp));6a83        ldr  r3, [r0, #40]  ; 0x284319        orrs  r1, r36281        str  r1, [r0, #40]  ; 0x28关闭中断代码的读改写(与)反汇编代码如下：(base->IMASK1) = ((base->IMASK1) & ~(temp));6a83        ldr  r3, [r0, #40]  ; 0x28ea23 0101   bic.w  r1, r3, r16281        str  r1, [r0, #40]  ; 0x28这个读改写的操作并非原子操作，而是分为了三个步骤，对应三条汇编指令：
① 使用汇编指令ldr读取IMASK1寄存器值到CPU内核通用寄存器(GPR);② 使用汇编指令bic/orr完成与/或操作，清除/置位某一特定bit位；③ 使用汇编指令str将CPU内核通用寄存器(GPR)中的结果写回IMASK1寄存器;
其中，若第②或者第③步(汇编指令)执行被其他外设中断(比如定时器中断)或者RTOS发生任务抢占，切换到中断ISR或者RTOS的其他任务代码执行时，也对IMASK1进行了其他bit位的改写操作，则会导致IMASK1寄存器的非预期(意外修改)结果。
2.4 问题复盘

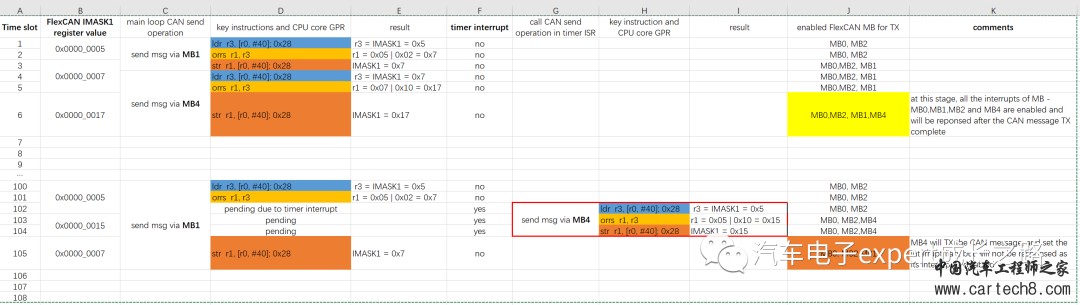

下面，我们来复盘一下，这个问题发生的过程(流程如下表所示)：


正常情况(T1~T6)：假设当前时刻(T1)应用程序已经调用FlexCAN的发送API函数，通过MB0和MB2发送CAN报文，则相应的MB中断使能，即IMASK1= 0x0000_0005，然后在main()函数主循环中调用FlexCAN发送API函数通过MB1和MB4发送CAN报文，则IMASK1寄存器值的变化为0x0000_0005 --> 0x0000_0007 --> 0x0000_0017，到时刻T6时，MB0、MB1、MB2和MB4的中断都使能了；
异常情况(T100~T105)：假设当前时刻(T100)应用程序已经调用FlexCAN的发送API函数，通过MB0和MB2发送CAN报文，则相应的MB中断使能，即IMASK1= 0x0000_0005，然后在main()函数主循环中调用FlexCAN发送API函数通过MB1发送CAN报文，但是，在调用发送API函数通过MB1发送CAN报文的过程中发生了定时器中断，在定时器中断中，调用发送API函数通过MB4发送了一帧CAN报文，则IMASK1寄存器值的变化为0x0000_0005 --> 0x0000_00015 --> 0x0000_0007，到时刻T105时，只有MB0、MB1和MB2的中断都使能了，但MB4的中断使能却被意外清除了，因此MB4的中断将不再被CPU内核响应了，响应地，MB4的驱动状态将一直保持为busy(FLEXCAN_TX_BUSY)。
Tips：关于S32K1xx的FlexCAN模块工作原理和使用指南以及其SDK驱动使用详解，请参考我的另外两篇公众号文章(点击文章标题即可直接跳转阅读)：
《S32K1xx系列MCU应用指南之FlexCAN模块功能与应用详解》；《S32K SDK使用详解之can_pal组件和flexcan组件使用详解(含RxFIFO DMA和ID滤波器以及总线关闭恢复等)》；
Tips：Qorivva MPC56/57xx和S32R以及S32K3使用的也是FlexCAN模块，也可以参考以上公众号文章和本文内容。
Tips：关于S32 SDK的软件设计思想和架构，可以参考以下两篇公众号文章(点击文章标题即可直接跳转阅读)：
《S32K SDK使用详解之S32 SDK软件编程思想详解》；《S32K SDK使用详解之S32 SDK软件架构详解》；
3. 解决方案(solution)
通过以上分析可知，为了保证FlexCAN的PD驱动程序中使能和关闭FlexCAN MB中断的操作是原子操作，只需要在添加其硬件访问(Hardware Access)层(SDK/platform/drivers/src/flexcan/flexcan_hw_access.c)API函数--FLEXCAN_SetMsgBuffIntCmd()将以下代码：/* Enable the corresponding message buffer Interrupt */temp = 1UL << (msgBuffIdx % 32U);if (msgBuffIdx  < 32U){    if (enable)    {        (base->IMASK1) = ((base ->IMASK1) | (temp));    }    else    {        (base->IMASK1) = ((base->IMASK1) & ~(temp));    }}修改如下，在操作FlexCAN模块的中断屏蔽寄存器(IMASK1)前调用S32K1xx 的interrupt_manager组件提供的API函数--INT_SYS_DisableIRQGlobal()关闭CPU内核全局中断，操作完成后，在调用API函数--INT_SYS_EnableIRQGlobal()使能CPU内核全局中断即可保证FlexCAN模块MB中断使能和关闭的原子操作：/* Enable the corresponding message buffer Interrupt */ temp = 1UL << (msgBuffIdx % 32U); if (msgBuffIdx  < 32U) {     if (enable)     {          /* disable CPU global interrupt */       INT_SYS_DisableIRQGlobal();
         (base->IMASK1) = ((base ->IMASK1) | (temp));
         /* enable CPU global interrupt */         INT_SYS_EnableIRQGlobal();
     }     else     {       /* disable CPU global interrupt */       INT_SYS_DisableIRQGlobal();
         (base->IMASK1) = ((base->IMASK1) & ~(temp));
         /* enable CPU global interrupt */         INT_SYS_EnableIRQGlobal();     } }
总结(summary)--外设控制和配置寄存器原子操作问题探究
总结此类问题，可以归结为MCU外设控制/配置寄存器的原子操作问题。即：一个控制/配置寄存器中多个功能控制/配置bit位在CPU运行时(runtime)，由于外设中断(比如定时器)或者RTOS任务抢占调度，且在中断ISR或者高优先级RTOS任务代码中也有对同一控制/配置寄存器的其他控制/配置bit位置1或者清0操作，导致其动态控制/配置的读改写操作被意外打断，而带来的控制/配置寄存器值一致性问题。
其解决方案有以下两种：
① 在MCU外设功能设置时，针对外设模块的关键控制/配置/状态寄存器，设计专门的写1有效寄存器。
比如，FlexCAN模块的MB中断标志寄存器IFLAG1，就是写1清0(w1c)的，写0无效，这样想要清除某个MB的报文发送或者接收完成中断，只需度相应的bit位写1即可，不会影响其他MB的中断：

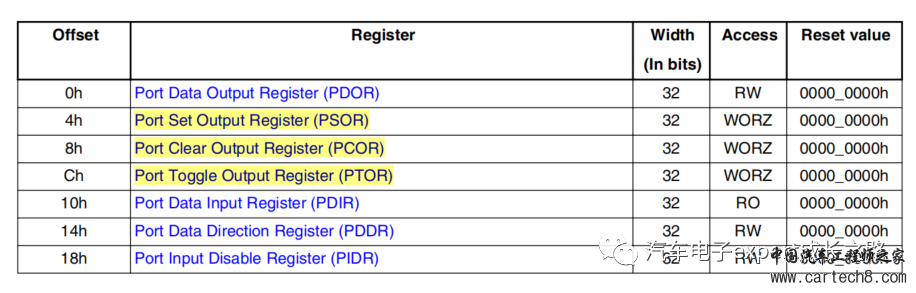

再比如， S32K1xx系列MCU的GPIO模块对引脚的输出控制，除了提供并行32-bit输出PSOR寄存器之外，还提供了写1有效的置位(Set)、清除(Clear)和翻转(Toggle)输出控制寄存器PSOR、PCOR和PTOR：

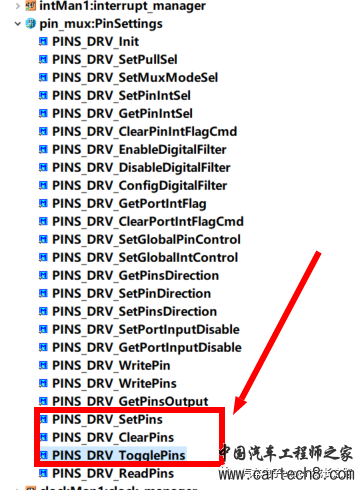

Tips：在S32K1xx SDK中，PinSettings组件为以上不同寄存器的操作提供了不同的LLD API函数，为了避免非原子操作带来的结果一致性问题以及外设访问效率，推荐使用写1有效的API函数：


关于S32K1xx系列MCU的端口和引脚模块以及相应的SDK驱动使用，请参考如下公众号文章(点击文章标题即可直接跳转阅读)：
《S32K SDK使用详解之PinSettings组件配置与使用详解(S32K1xx PORT 和GPIO模块)》；
Tips：以下是我之前写的一篇介绍Freescale S08和S12(X)以及MagniV S12Z系列MCU上使用的TIM定时器模块通道中断标志清除注意事项的文章，亦可以作为参考(点击文章标题即可直接跳转阅读)：
《外设使用Tips之TIM定时器使用FAQ和使用经验》；
② 如本文介绍的FlexCAN模块的MB中断使能/关闭配置问题，在未提供以上机制的关键外设控制/配置寄存器读改写操作之前，关闭CPU内核全局中断，操作完成之后，再重新使能CPU内核全局中断即可。
Tips：方案①的设计在32-bit的MCU设计中，已经被十分广泛地应用于定时器和GPIO引脚控制的外设模块；
另外，根据客户的反馈，FlexCAN报文丢失的问题在测试和整车上运行时也不是那么容易复现，因为设计得比较好的整车网络架构上，CAN总线的bus loading通常都不会很高(低于40%)，只要极少数情况下才可能出现大于60%的bus loading。
为此，根据客户的反馈，我在S32K144-EVB上创建了一个测试工程，基于S32DS v3.4 IDE + S32K1xx SDK RTM 4.0.2。
在该测试工程中，还使能了4个提到的PIT定时器，分别定时100us、200us、300us和400us，并在其他中断ISR中调用不同的FlexCAN MB发送CAN报文，而且将PIT定时器的中断优先级设置高于FlexCAN模块的优先级，从而加速问题的复现：#define TIMR_INT_PRI_LEVEL  0#define CAN_INT_PRI_LEVEL   1大家可以从以下百度云盘链接下载该测试工程，作为参考，希望对大家有所帮助和启发。
链接: https://pan.baidu.com/s/1MPDg4DLg1Z0D3WTGbBGPXQ提取码: 4yg6
