车载显示屏从TFT-LCD、OLED、AMOLED到Mini-LED、Micro-LED技术不断更新。TFT-LCD技术的发展,支持大尺寸、高画质、多屏、多点触控等功能,OLED比LCD显示效果好、能耗低,可用于柔性屏,Micro LED色彩更容易调试,发光寿命长和亮度高。车载显示屏的未来几年的发展趋势是OLED、Mini-LED、Micro-LED等技术应用。某汽车品牌采用了三联屏与AR-HUD结合的舱内显示,三联屏由Mini-LED全液晶仪表、AMOLED柔性中控屏和MiniLED副驾娱乐屏构成。应该是如今显示屏的高端配置。

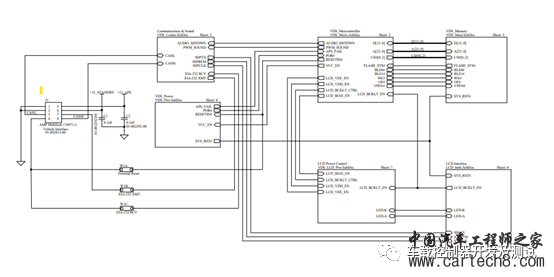

    今天特斯拉开源的超跑Roadster车载显示屏硬件电路,该车载显示屏包括电源电路、主控及其外围电路、通讯电路、存储电路、LCD供电电路、LCD接口电路等。LCD属于第一代车载显示屏技术。

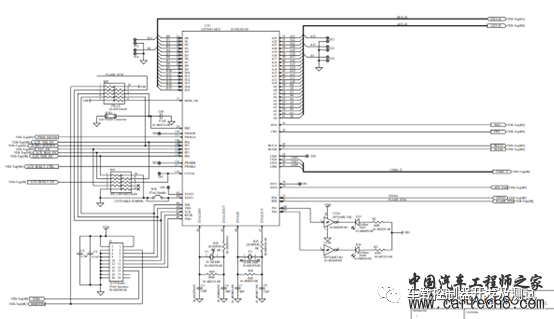

一、主控及其外围电路

主控芯片是NXP公司的LH75401芯片,是非车规级芯片。芯片的晶振采用2个,一个32.768KHz以及一个20MHz。图中还有一个2*10的JTAG接口。74HC14,是一个6路斯密特触发反相器,也即是非门,6个通道分布在不同sheet中,在整个电路中多处用到,此图中A、B。

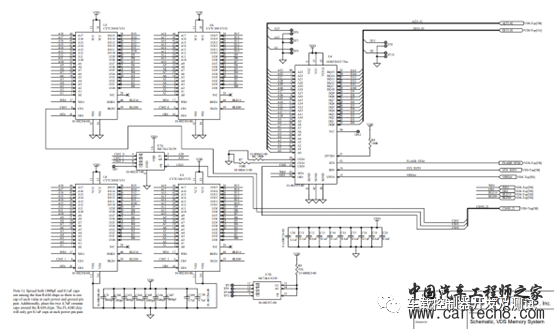

二、存储电路

将主控芯片的存储进行扩展,扩展为4片SDRAM,1片NorFlash,主要是用于处理图片之类的需要大量的存储资源。先将Flash中的图片读取到SDRAM中,将SDRAM中缓冲的图片数据,一次性送给LCD进行刷新显示,避免刷屏慢。

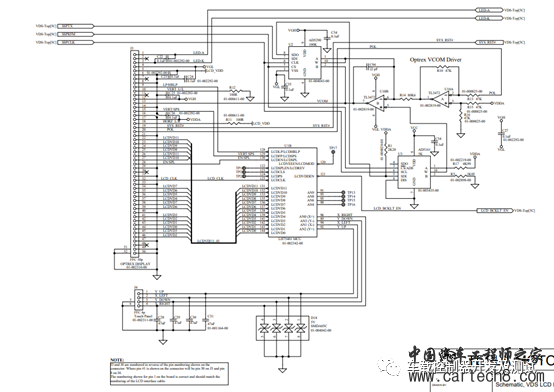

三、LCD显示屏接口电路

50PIN LCD显示屏接口,AD5290数字电位器,AD5161数字电位器,LCD屏都至少需要一个适当调节的VCOM信号为背板提供一个参考点。VCOM电源电压的准确值随不同平板显示器而变化,在出厂时设置VCOM值以便与每一个显示屏的各自特性相匹配,以达到最佳图像保真度要求的分辨率。从左下角的触摸屏可以看出LCD是一个电阻屏。

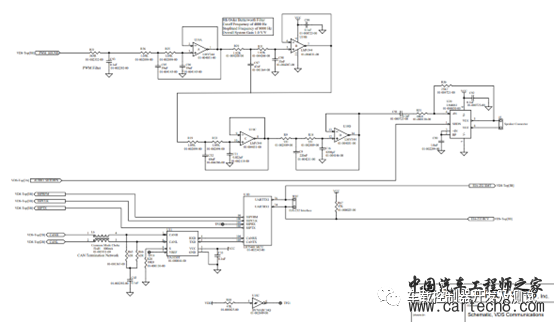

四、通讯电路

单片机IO口输出PWM波,接一个带通滤波器(4k-8kHz),输入给LM4861小功率音频放大芯片,控制喇叭的声音。CAN电路以及串口通讯,74HC14,6通道中在该电路中用到C。

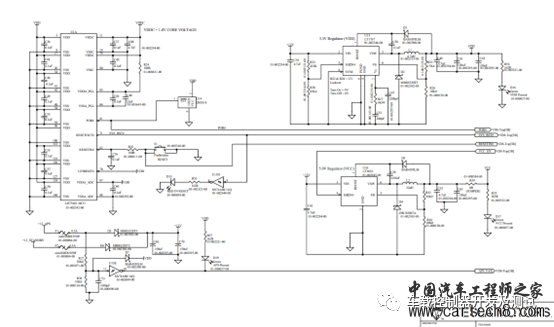

五、供电电路

输入电压12V通过LT1767降到3.3V,并通过LT1616将12转5V,74HC14,6通道中在该电路中用到D、E。

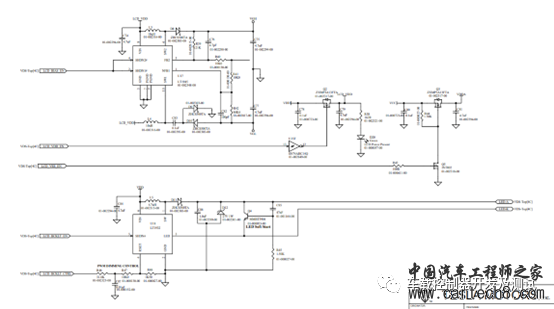

六、LCD驱动电路

通过LT1945 是一款具有正输出和负输出的双通道、微功率 DC/DC 转换器,可以将5V转为正负电压VGH、VGL,VGH为TFT LCD的开启电压,VGL为TFTLCD的关断电压,给到小型LCD屏供电,LT1932 是一款固定频率升压型 DC/DC 转换器,其专为用作一个恒定电流源而设计。由于它直接调节输出电流,用于LCD背光驱动。74HC14,6通道中在该电路中用到F。


个人观点,有误请理解及指出,非常感谢。文章的图清晰度有限,如果有需要清晰版原理图,请微信公众号后台留邮箱。

下一期预告:一文详解Tesla开源的Roadster超跑诊断软件及部分DBC内容。
