UDS的那些服务-$10诊断会话

cengjili

背景知识链接：

UDS的基本概念-从入门开始

UDS的那些服务—DID、DTC都是怎么来的？

前几天介绍了UDS的基本概念，然后紧接着介绍了UDS的4个超级关键的服务，今天接着介绍一下UDS的其他服务，这些服务可能就是在工作当中经常听到却不明所以的一些专业术语，既然最近在学习这一块，我觉得还是有必要一起学习一下的好。先来学习一下10服务，因为基本上在对ECU进行操作之前都要先发个10服务的请求出去。

10服务
10服务的名称是诊断会话（Diagnostic Session Control），与之前的其他服务一样，10服务也是有子服务的。一共有3个子服务，01 Default默认会话，02 Programming编程会话，03Extended扩展会话，ECU上电时，进入的是默认会话（Default）。
10服务存在的意义，在我刚刚学习这个的时候，我觉得似乎没啥用，但是看到每篇文章似乎都花费了大量的篇幅在介绍这个服务。那10服务存在的意义就是：

通过不同的会话模式，来限制处于特定会话模式时才能支持某些其他服务，相当于将ECU的状态进行变更。默认会话权限最小，可操作的服务少；扩展会话通常用于解锁高权限诊断服务，例如写入数据/参数、读写诊断码；编程会话用于解锁bootloader相关的诊断服务，即程序烧录。

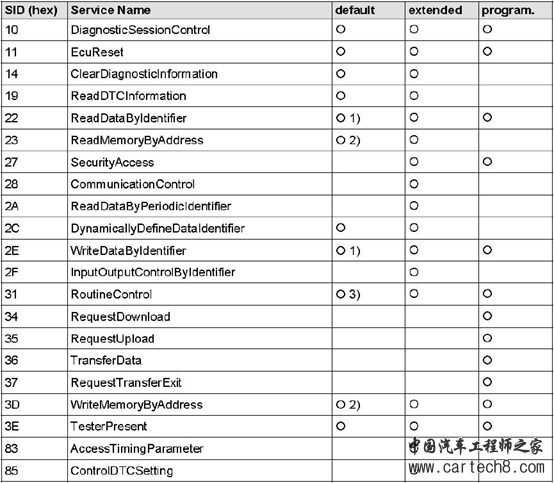

对于其他服务需要在哪种会话模式下才能够支持，下面这个表格很好的说明了这个问题。


如果ECU进入了一个非默认会话的状态，但是对于处于非默认状态的ECU，是存在一定风险的，被篡改内容或者被错误的擦除软件等等，因此当进入非默认会话的时候，有一个定时器会运转，如果一段时间内没有收到请求，那么到时间后，诊断退回到默认会话01(最低权限)。

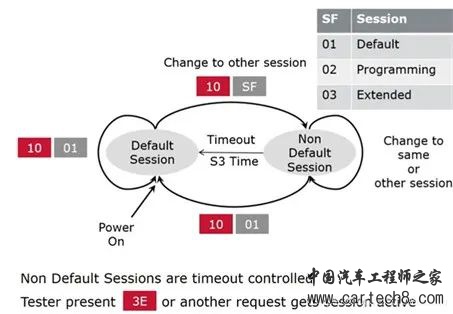

当然，我们有一个$3E的服务，可以使诊断保持在非默认的状态。上面这个图片就是在不同的会话模式下的一个切换逻辑。

举个例子，下面分别是请求进入01,02,03三种不同状态的请求指令。



通过查看回复的正响应还是负响应，我们知道：进入01会话成功，进入02会话失败，进入03会话成功

其中第三行是请求（Request）进入编程会话:02 10 02 xx xx xx xx xx ; 02是网络层单帧SF，表示应用层包含有2个字节，10是服务ID(SID)，02是子功能。但ECU拒绝了Tester的请求。并且NRC是7E，表示拒绝的原因为：在当前会话下Subfunction不支持。（编程会话是不能够由默认会话跳转到编程会话的，只能由扩展会话跳转到编程会话。但ECU处于默认会话的时候，执行了10 02 编程会话的请求，ECU会回复7E NRC的否定响应。）

对于服务都是有负响应的，回复负响应是要告诉tester原因的，而原因就是NRC，上面的例子介绍了NRC是7E的解释。

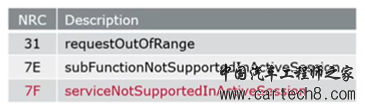

NRC的种类比较多，但是跟会话服务相关的负响应一共是有三个分别是：31，7E，7F。（负响应的NRC是通用的，不是针对不同的服务有不同的NRC，NRC是唯一的）。



7F：NRC 7F是指在当前会话下服务不支持。28通信控制服务，要求在默认会话下是不支持的，在扩展会话下能支持。而当ECU处于默认会话的时候，我们上位机发送了28这个服务，ECU收到之后，会回复7F NRC的否定响应。

7E：上面有提到，7E的含义是在当前服务下不支持。

31：NRC 31常用的用法是请求超出范围，比如说22服务，发送的DID，是ECU不支持的，比如说发送的请求22 01 01 ，因为ECU不支持01 01这个DID，会发送NRC 31的否定响应，还有一个用法是：22在3个会话（默认，编程，扩展下都是支持的），22后面所跟的DID来读取数据的DID对各个会话等级是有要求的，比如说读取硬件版本号在编程会话模式下是支持的，读取车速在编程会话下是不支持的，当ECU处于编程会话的时候，来通过 C0 01来读取车速，那么ECU会回复NRC 31的否定响应。

总结一下，10服务的请求和响应格式如下：

请求：SID+一个字节的Subfunction（常用的有01默认会话，02编程会话，03扩展会话），

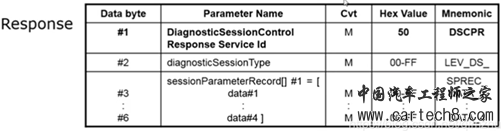

肯定响应：50（就是10+40）+一个字节的Subfunction（就是诊断会话类型）+4个字节的会话参数。



而会话参数的内容也是如上图所定义的，具体的会话参数的含义也可以在ISO14229的标准中去详细了解到，我这里只做一个最最最基础的入门介绍。
