5分钟了解SomeIP

shuizhonghua

随着自动驾驶、智能座舱和先进的车载技术不断崭露头角，现代汽车更像是流动的计算机，充满了智能系统、传感器和复杂的软件。然而，要让这些电子元件协调一致，就需要一种魔法般的通信方式，而这就是我们今天要揭开面纱的主题：SomeIP。

1.什么是面向服务

SomeIP，即Scalable Service-Oriented Middleware over IP，翻译过来就是“基于IP的可扩展面向服务的中间件”。听起来是不是有点抽象？笔者刚接触的时候，就感觉都是每个字都认识，但连起来一点也看不懂。别着急，我们要把它翻译成通俗易懂的语言。

    如果学过编程，就能够理解C语言是一种面向过程的编程语言，强调程序的执行顺序和函数的调用。而C++支持面向对象编程，可以使用类和对象来组织数据和函数。某种功能虽然用这两者能够实现，但其中所运用的思维是截然不同的。

    那么CAN总线和SomeIP也是相似的道理，其中CAN是更面向信号的方法，而SomeIP是面向服务的方法。

    举例来说，假设我们有一辆汽车，其中有一个ECU负责引擎管理，另一个ECU负责制动系统。在CAN通信中，引擎ECU可以周期性地向制动ECU发送引擎转速信号（RPM），以确保制动系统能够根据引擎的状态进行调整。这里通信是以数据信号（RPM值）为核心，以实时性和可靠性为重点。

    而在智能汽车中，往往包含有多个ECU，包括导航系统、娱乐系统、驾驶员辅助系统等。在SomeIP通信中，这些ECU可以提供各种服务，如获取导航路线、播放音乐、执行自动驾驶功能等，都可以看做是一个服务。汽车中的不同ECU可以使用SomeIP来请求和提供这些服务。例如，驾驶员辅助系统可以通过SomeIP请求导航系统提供当前车辆位置的服务，以帮助导航系统计算最佳路线。同样信息娱乐系统也可以通过SomeIP请求导航系统提供当前车辆位置的服务，以帮助车主选择最近的商超。多个ECU都可以进行调用服务，优化了通讯架构，节约了系统资源。

    总之，CAN通信更注重实时数据的传输，通常用于汽车内各个ECU之间的低层通信，而SomeIP通信更注重服务的交互。这两种方法在汽车电子系统中通常会同时存在，以满足不同的通信需求。
2.如何通信

    在SomeIP中，服务被拆分成不同的功能接口：Event、Method、Field。这些接口旨在满足各种功能需求，就像不同工具适用于不同的任务一样。

    比如在与DHU（车机系统）的交互中，Field可以用来读取和设置音响音量大小，Method可以用来控制天窗的开关，Event可以用来接收周期性的信号比如当前车速用来显示等等。

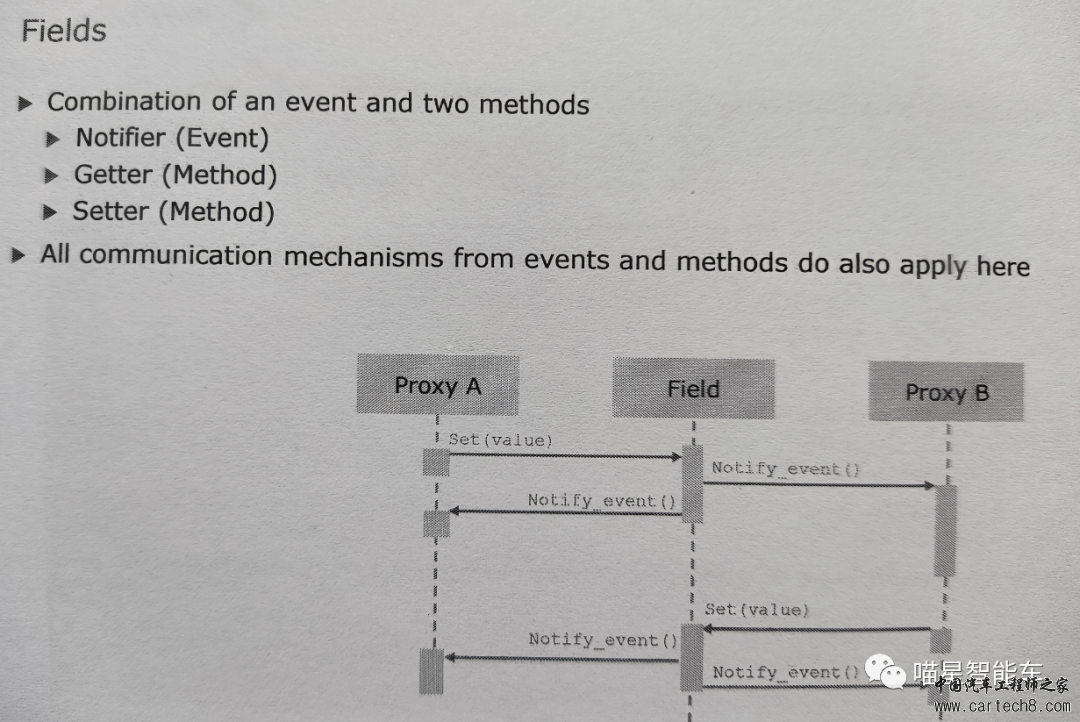

Field 图来源于Vector

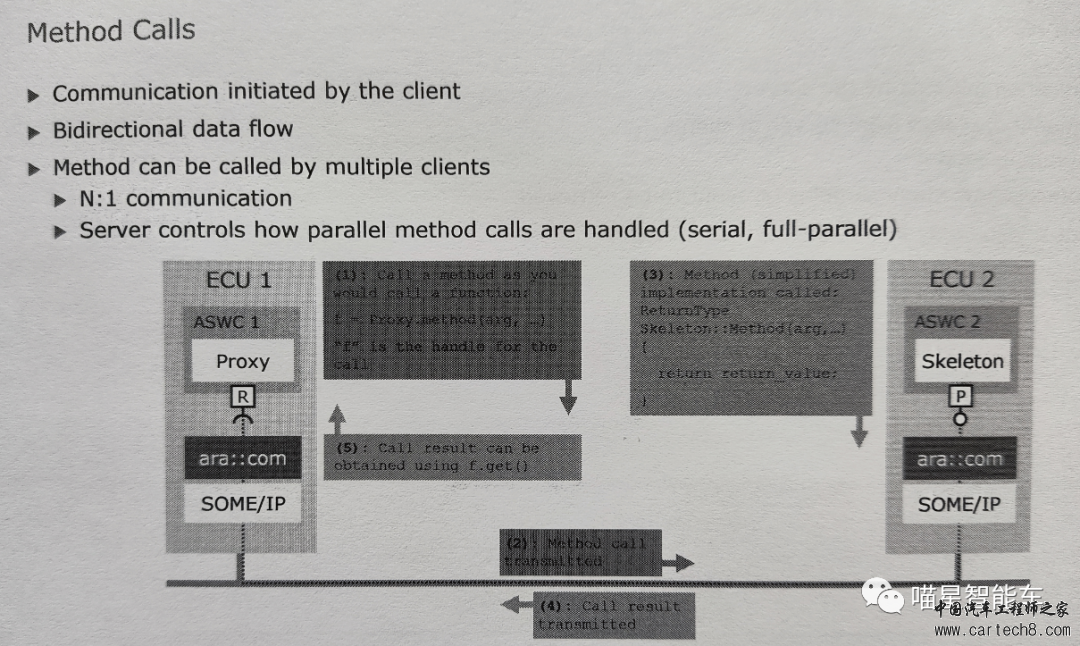

Method 图来源于Vector

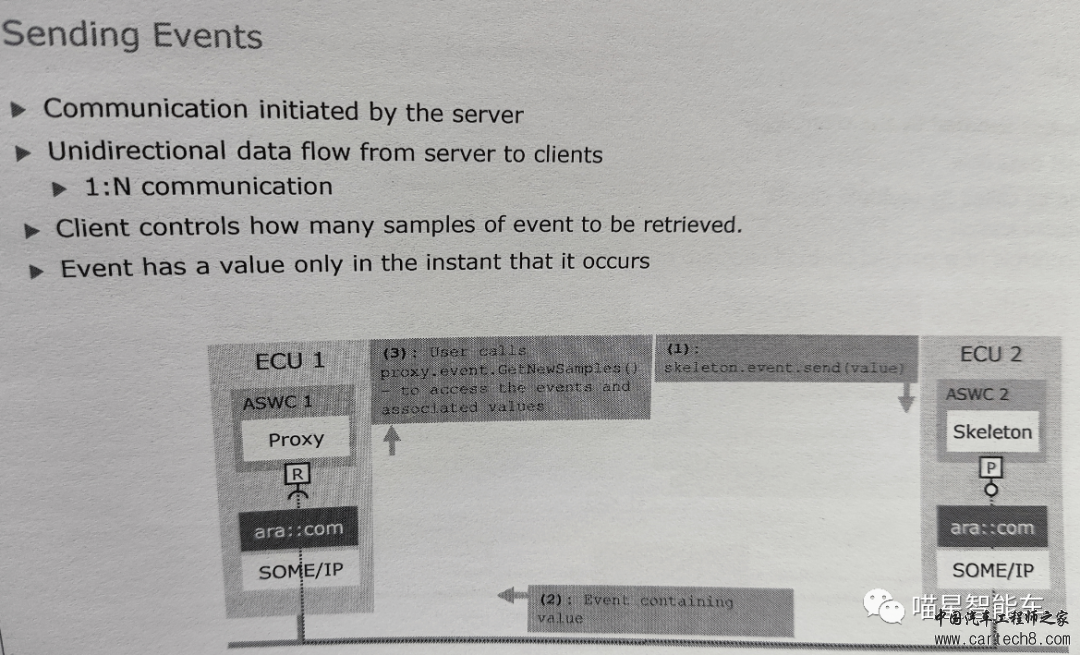

Event 图来源于Vector

    这三种通信接口让SomeIP成为一种非常灵活的通信工具，可以满足各种不同的需求，就像魔法法杖一样，能够施展不同的魔法，让汽车电子系统中的各个模块之间可以实现各种神奇的功能和服务。

——————————————————
