Tricore——Swap移植及常见问题

cengjili

01

工程问题

项目中，系统、标定同事常常会反馈板子软件使用miniwiggle刷写会失败，

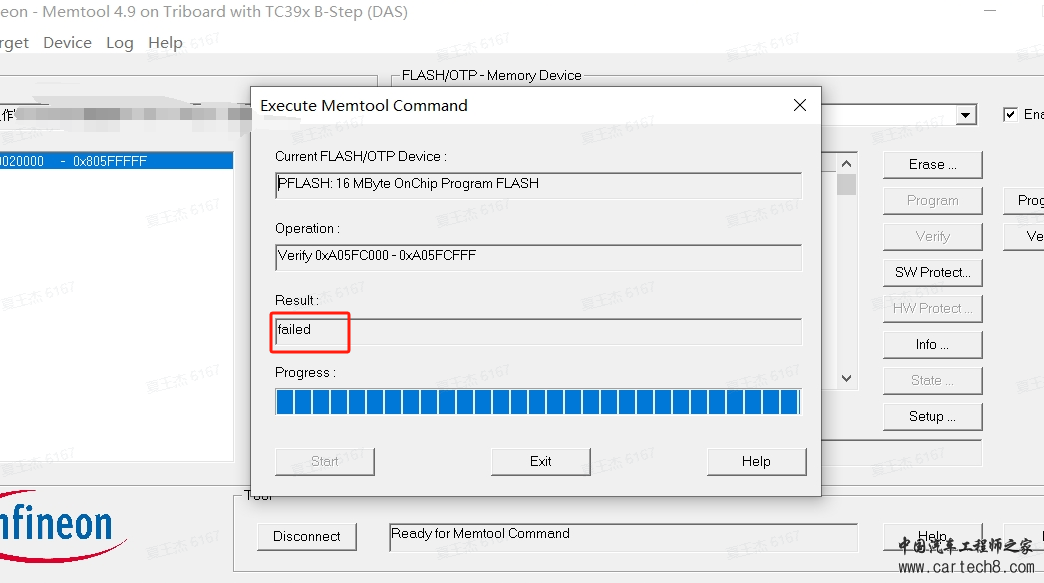

其实是因为软件使用了AB分区，在一次OTA刷写后，mcu启动就会切换到B区，从而导致memtool刷写失败（此处小编有对软件做地址偏移为B区软件刷写并读取数据，虽然软件刷写进去了，但是工具依然提示失败）。

那么如果现场环境只能使用mentool刷写，要怎么解决问题呢？



咱们可以找Lucian帮...

咱们可以给软件刷写UCB的配置文件，将mcu再配置回A区，之后再刷写正常的工程软件即可。

01

SOTA介绍

SOTA，software over the Air。Aurix全系列除了Tc33*和TC33*ED外，全部支持sota功能。当功能启用时，可以向其中一个分区做读取和执行的指令。并同时对另一个分区刷写。

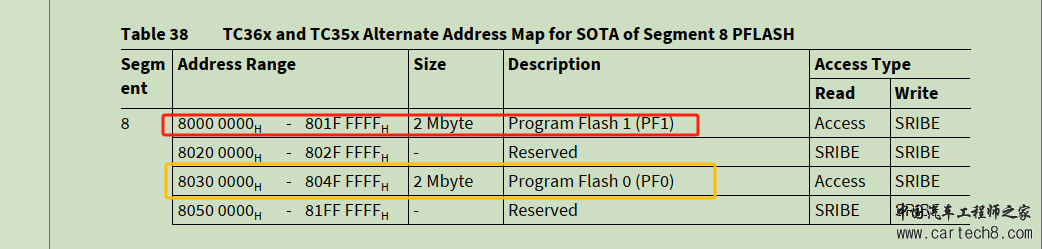

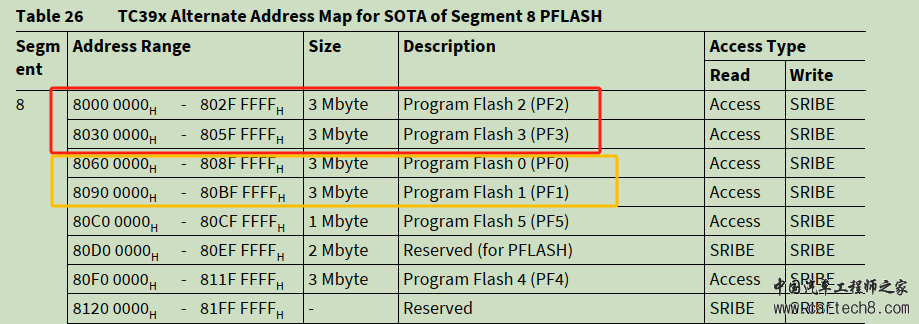

那么pflash具体是如何划分呢？在memmap章节中有介绍，以tc39*和tc36*为例：



tc39*会特殊一些，由于PF5与PF4的大小不一致，所以只能以1MB做SWAP，剩下的2MB需要被浪费掉。


在做刷写和擦除操作时，需要注意对地址的偏移。

此外，在使能了swap功能后，cpu对pflash的直接访问也被禁止了。
在芯片手册的3.1.4章节中，我们看到了详细的介绍：

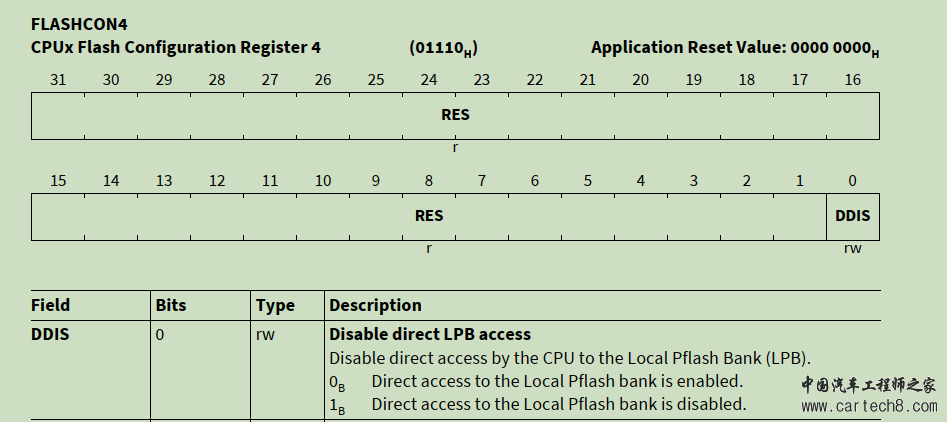

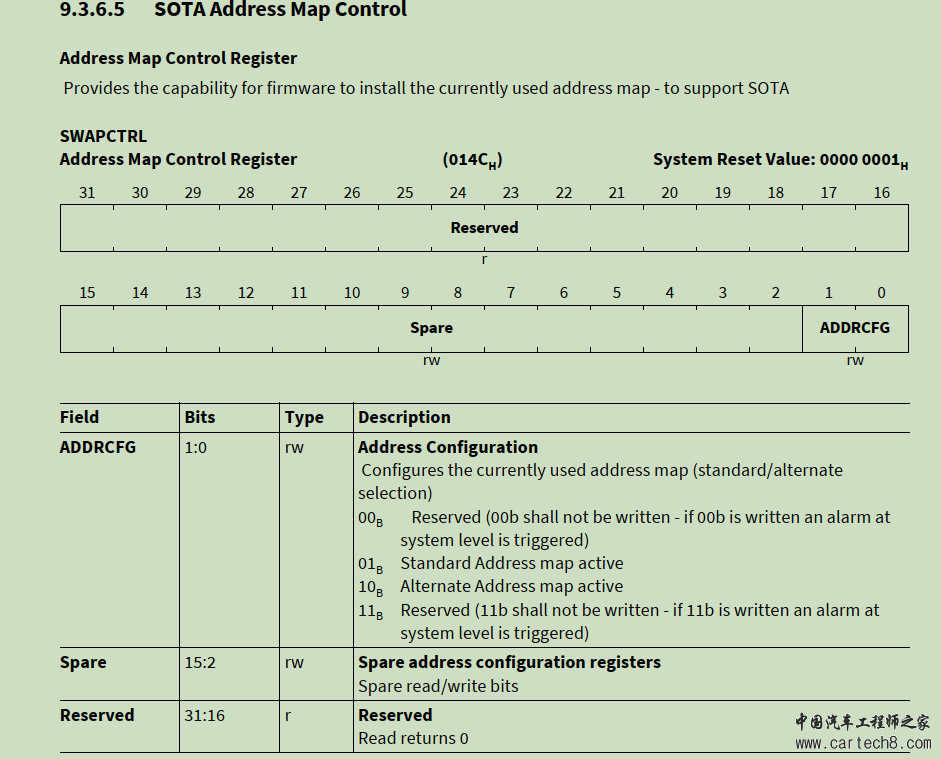

1.在swap功能成功的配置后，寄存器CPUx_FLASHCON4.DDIS写1，禁止所有直接对pflash的取读,寄存器SRU_SWAPCTRL.ADDRCFG显示当前使能的区域；

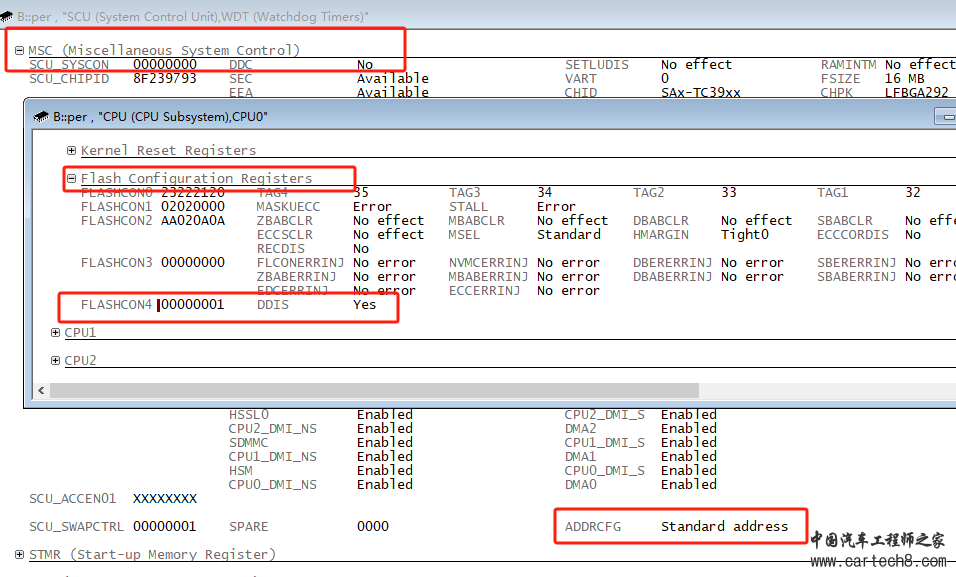

对应调试器中寄存器的显示：


当使能swap之后：



03

SOTA配置

那么sota或者swap如何配置呢？类似于对pflash的刷写，咱们需要对UCB（uesr config block）区域做配置，从而在mcu上电后，cpu读取UCB区域的内容，再对相对应的寄存器做赋值，实现功能。

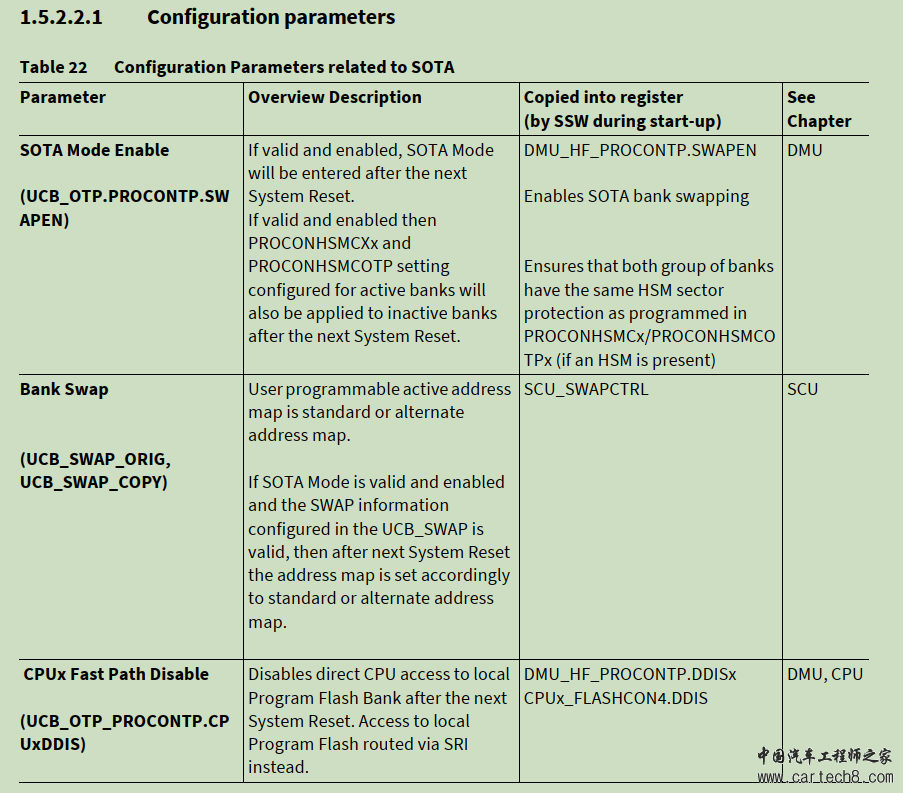

那么UCB区域必然和寄存器有一个映射关系，芯片手册涉及的主要寄存器配置如下：



关于PFLASH/DFLASH区域的擦除刷写换页等操作指令可以在6.5DMU章节找到描述和示例代码

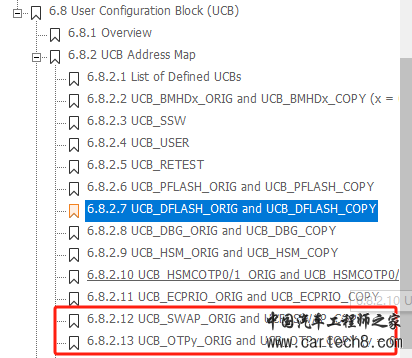

而swap相关寄存器和UCB的配置映射可以在6.8章节找到对应。



咱们主要配置的区域为swap和otp。

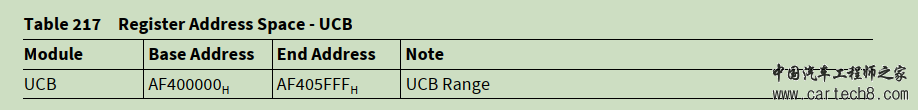

UCB的基地址为

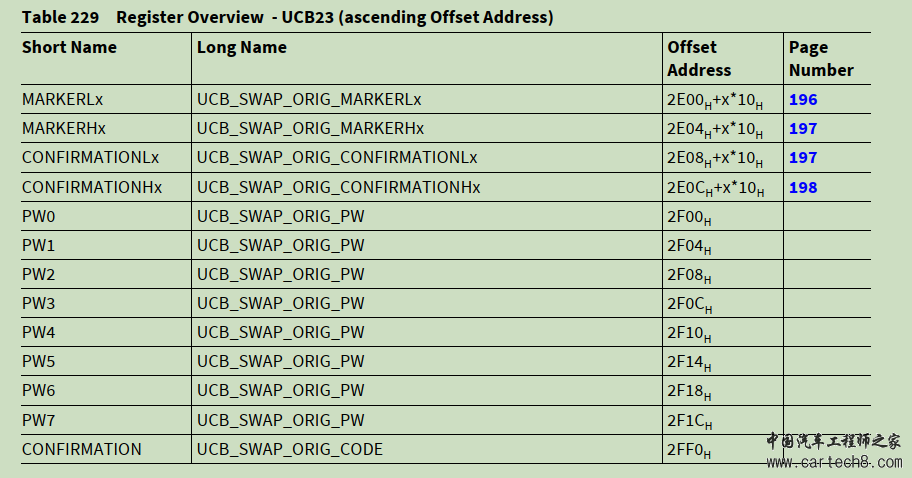

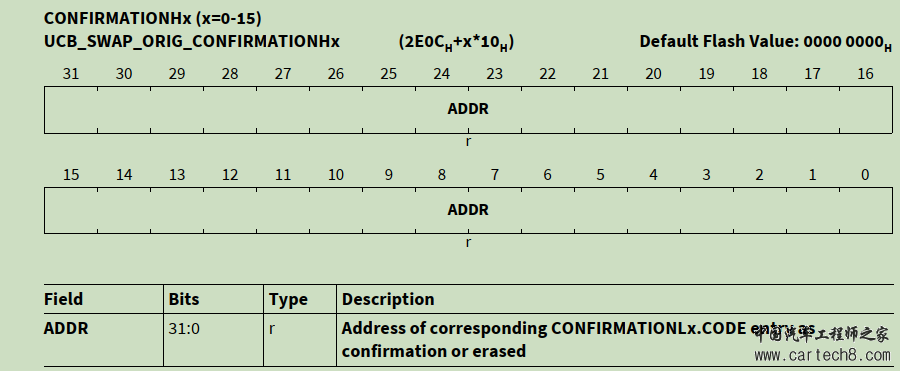

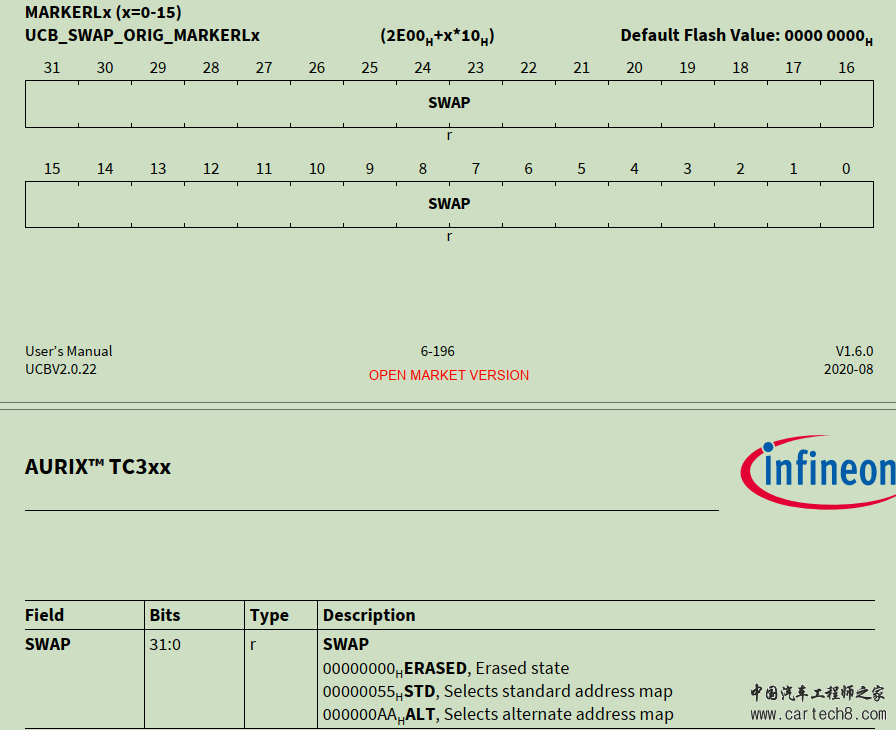

对应swap_orig的偏移如下：

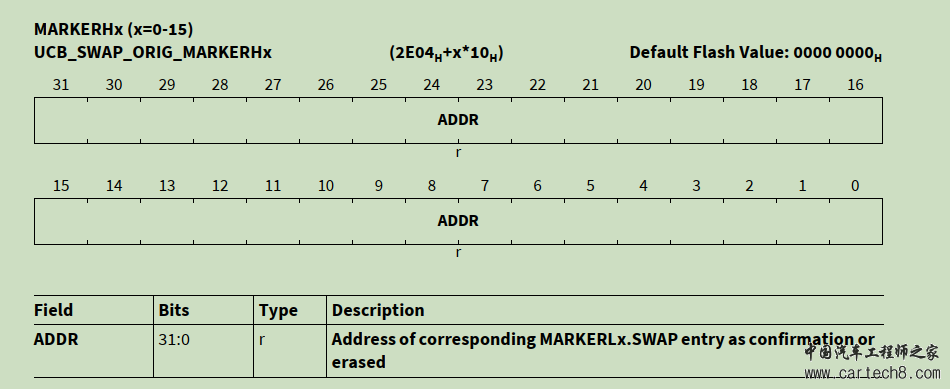

而寄存器具体要写入的内容可以点击页码跳转去看：

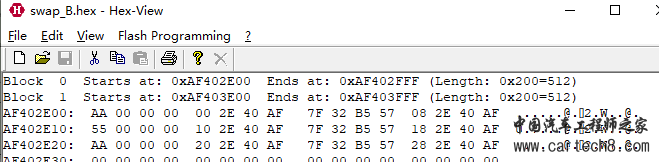

这部分介绍的比较详细，在做手动切换分区时，可以刷写这部分内容对软件做地址偏移,示例hex如下;



1

swap初始化配置

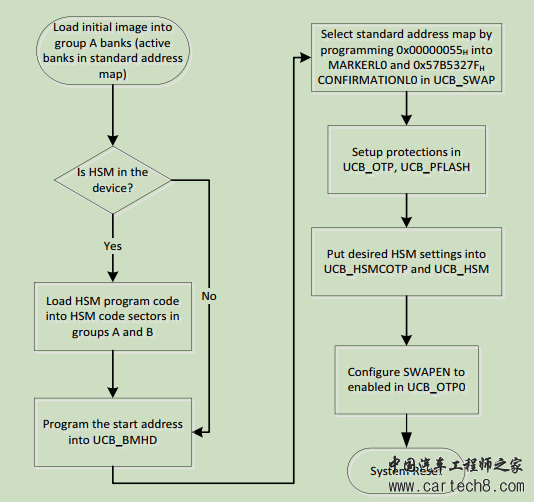

当开始时，我们是默认在bankA且没有swap使能的，



将0x55和确认码0x57B5327F写入对应区域后，使能swap，此时板子就支持swap功能了。

2

分区切换

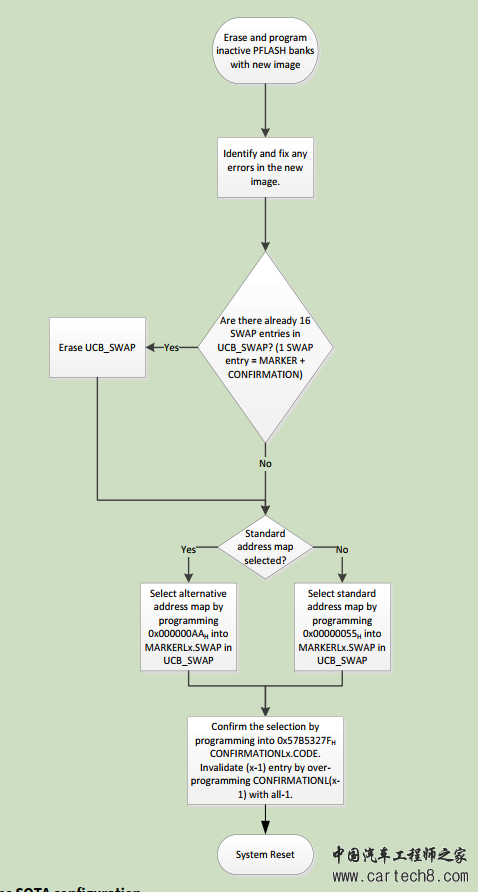

首先正常的对对应分区的pflash做擦除刷写，16个分区是什么意思呢？

在地址偏移的时候可能注意到了swap相关的配置地址偏移有x：



这里就是对应是否16个区域都写满了，如果写满了需要擦除之后再在0x4F002E00做分区配置，而这个分区的具体个数，可以在3.2.1.1寄存器SCU_STMEM1看到。



之后重启，板子即会根据当前active的分区执行对应的代码。

04

注意事项

需要注意的是，对dflash的擦除刷写需要严格按照芯片手册的提示或MCAL提供的代码去操作，否则板子就会锁死，再也没法连接调试工具了。（我锁了2块板子才完成调试，没敢告诉PM）
