NvM调试小记——终篇

mengmianren

01

书接上回

看完了读和写的调试过程，本质上就是通过对NvM、MemIf、Fee、Fls模块的层层封装和状态机跳转，最终操作指针实现对dflash的读和写。

但是光调试我们就跳过一大半的函数内容没看，而且对于 Fee_Cache、扇区的换页、擦除好像也是未知的。

接下来通过调试 Fee_Init() 和写测试代码来继续我们的调试。

02

Fee初始化

Fee初始化主要就是通读DFlash来确认扇区的状态来判断之后

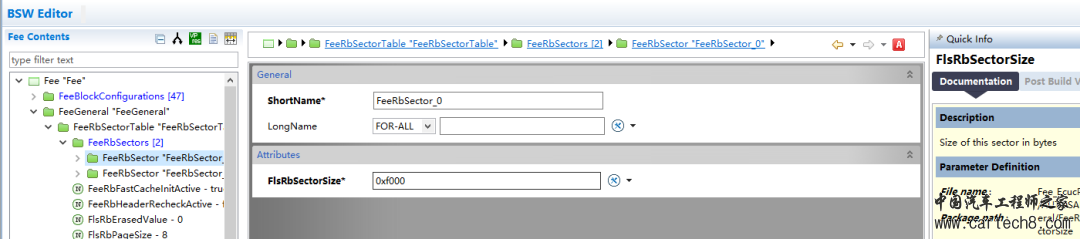

Fee_MainFunction() 需要做些什么事。说到扇区，先看一下和本文匹配的Isolar配置。



其实就是简单的分了2个扇区，每个扇区大小为0xF000。

回到Fee_Init()，它都做了些什么呢。

首先就是初始化模块的变量，如：Fee_GlobInfoLastRdHeader_st、

Fee_LLSectorOrder_st、Fee_RdWrOrder_st 、Fee_GlobInfoWrBlock_st。

接下来就是从0xAF000000开始读起了。

调用 Fee_LLDetectActiveSector()，确认当前活跃的扇区。

首先通过一系列调用，将扇区的log信息读取到结构体 Fee_LLSectorOrder_st 上。

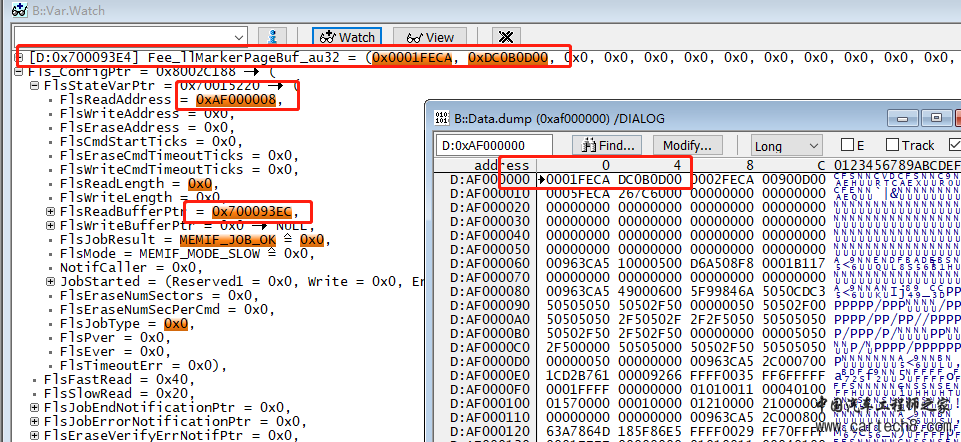

那么过程是如何呢？咱们看这个调试图：



通过对Readadress+8，做到一页一页将log区信息（一共96个字节）读取到

Fls_lMainBlankCheck[]上。

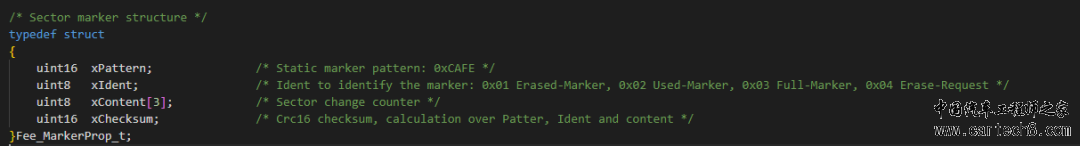

那么图中相应区域的数字都是什么含义呢？附上log信息的结构体：



当前扇区的状态：

01代表 FEE_ERASED_MARKER_ID_E；

02代表 FEE_USED_MARKER_ID_E；

05代表 FEE_START_MARKER_ID_E。

确认扇区之后，就要通读整个扇区0xF000，来确定Fee_Cache，为之后的ReadAll确认block的位置。

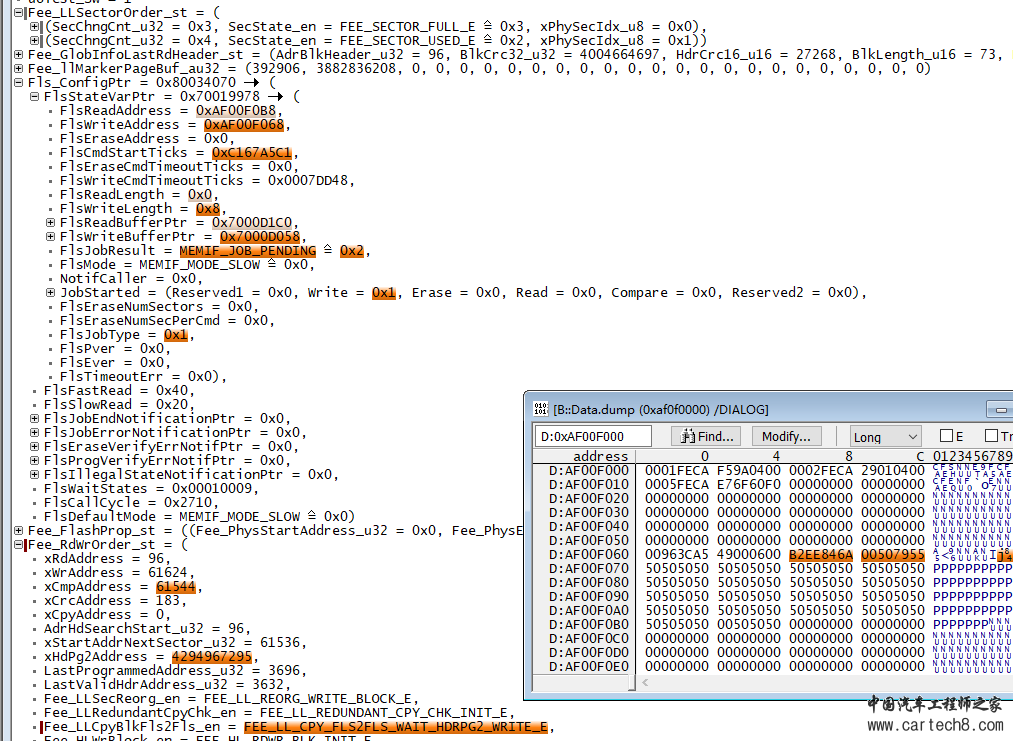

从Data窗口看，首先读取0xaf000060区域，找到了Block header 0xA53C96

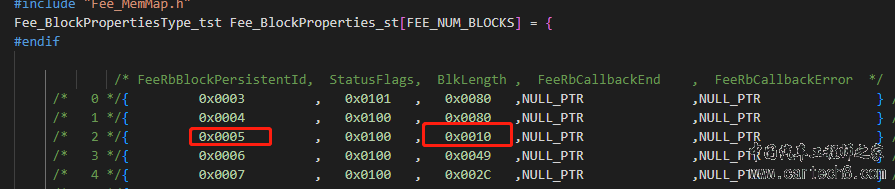

通过Fee_Id为05，然后将0x60的地址赋值到Fee_Cache_au32[2]，即FEE_Blo

ckPropertise_st[2]的存储位置为0x60。

之后通读全部数据(0xaf000000-0xaf00effff)，即得到所有FEE_Block的位置信息了。

03

换页、扇区处理

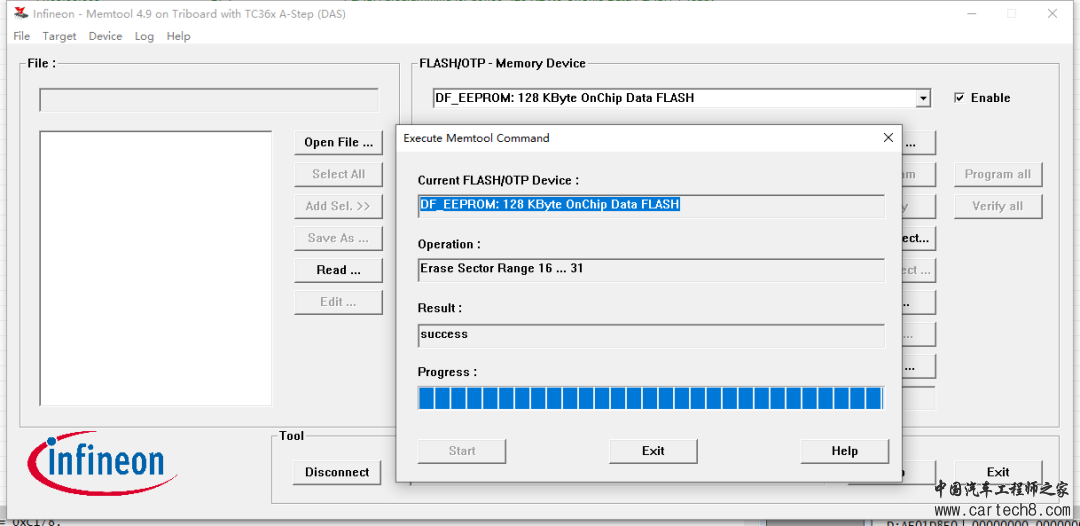

首先，使用miniwiggle清空DFLASH。

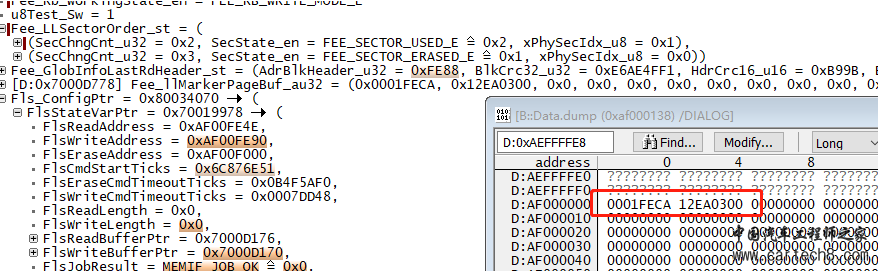

然后就可以看到ChangeCnt变成了1，2，即是扇区第一次使用。

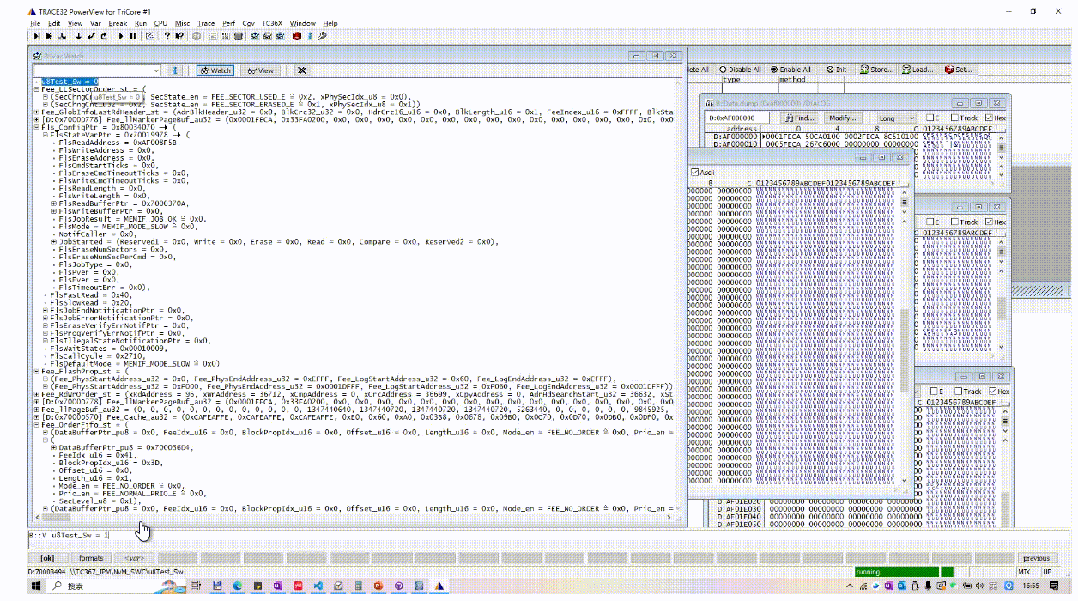

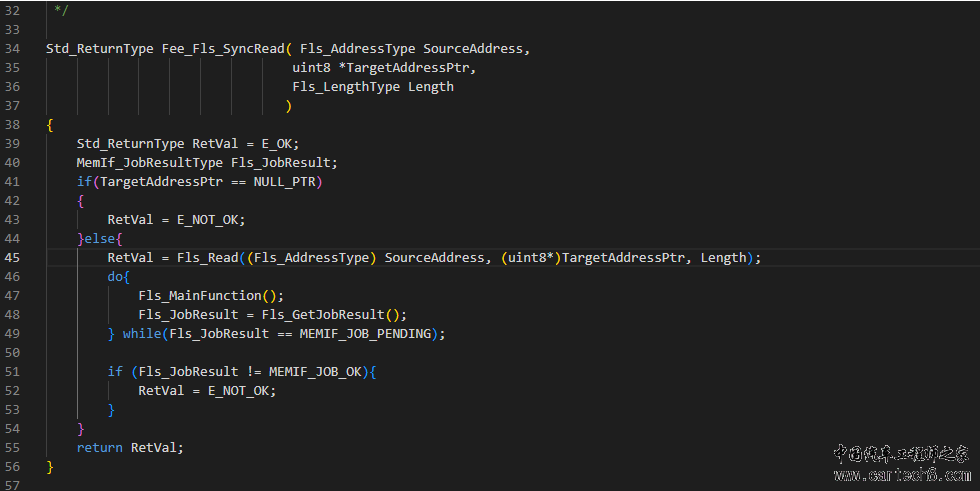

然后写点压力测试代码，循环写入FEE，让第一个扇区存满。如下视频：

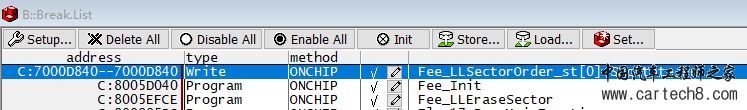

在如下区域打上断点，默默等待扇区写满。



当第一个扇区即将写满时，我们看看栈区的函数调用，

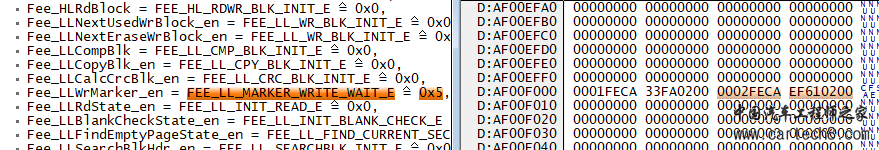

扇区的log区域信息变更：

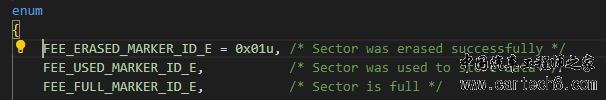

可以看到多了信息0x03，对应



扇区已满。

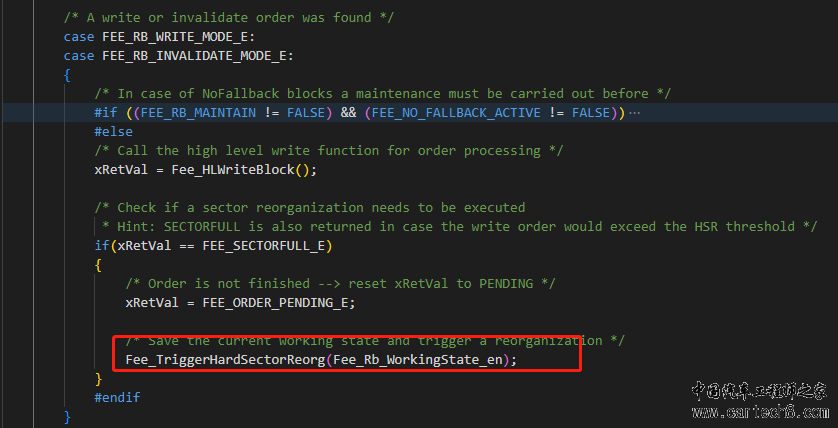

之后则会调用扇区重组函数：



启用第二片扇区：

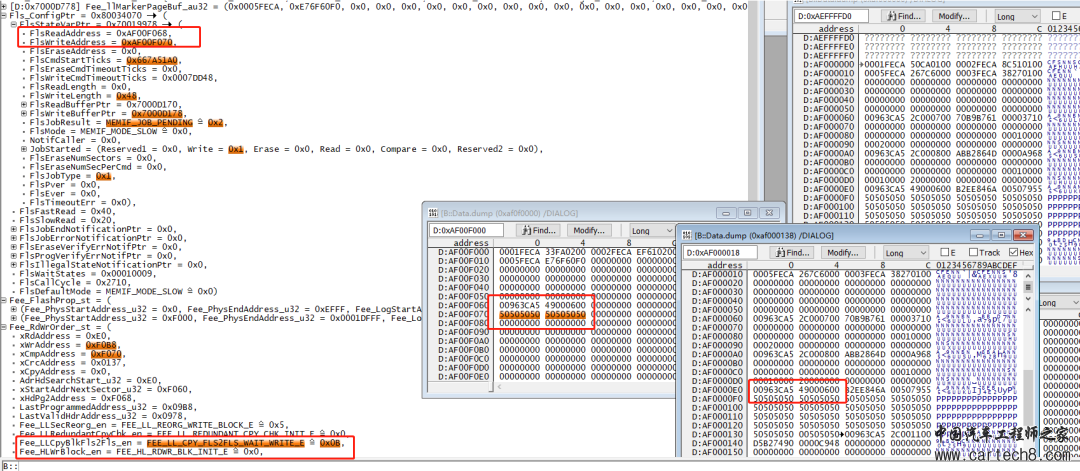

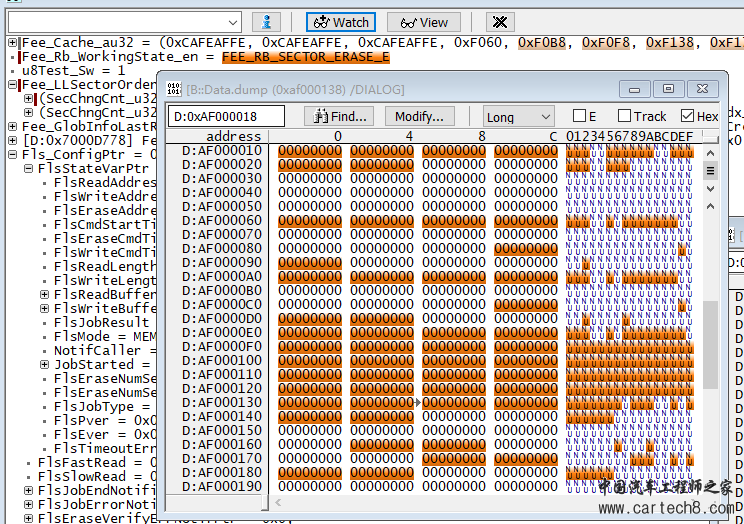

启用扇区之后，开始依次去拷贝Fee_Cache_au32中的内容到新的扇区中，即做备份。可以看下状态机、RdAdress、WrAdress的变化



最后再去更新Fee_Cache_au32，



整个备份过程结束后，开始擦除第一个扇区，



在函数Fee_LLEraseSector() 执行完之后：



原来的扇区1变成了现在的扇区3，并更新扇区3的log区域的log信息。

之后就可以在扇区2继续做NvM的读写了。



突发奇想：

如果在备份的过程中断电会怎样呢？！



经过调试后发现，Fee会根据Log信息中存储的状态，判断当前处于什么状态，然后接着备份。

04

NvM调试小节

整体调试下来，会有感觉到AutoSar的代码逻辑严谨，但是会不会显得太过冗余呢？

当我有这个疑问的时候，项目上的同事给了我当头棒喝


查问题件问题时，翻看自己的代码，比起调试的无力更感觉痛不欲生。各种初期软件设计的不理想，需求不合理没有及时对清等等问题，再附个图：



不禁感到汗颜,,,暗下决心以后工作态度要端正起来。

古人学问无遗力，少壮工夫老始成。纸上得来终觉浅，绝知此事要躬行。
