NvM调试小记——Write

xiaocheng

01

NvM_Write概述

NvM的写入过程，即是上层通过调用NvM接口改变队列信息，之后

NvM_MainFunction()再去逐级往下调用Fee_MainFunction()，最终将源Ram数据拷贝到目标Dflash地址中去。

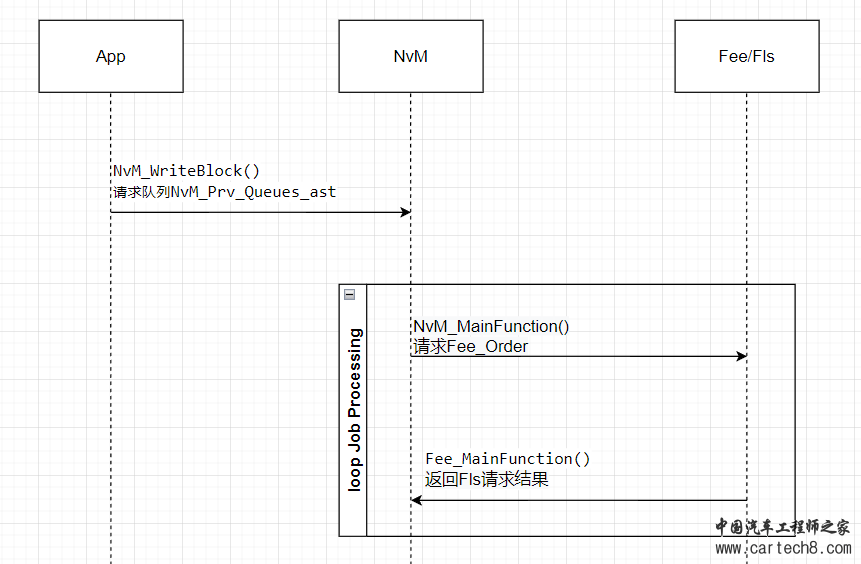

流程图如下：

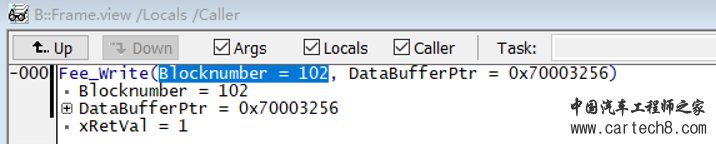

再附一个write过程的最底层接口调试图：



接下来就是具体的写入过程。

02

关键变量

UDS中某个2E服务DID：



NvM的请求队列：

NvM_Prv_Queue_ast[]

Fee的请求队列：

Fee_OrderFifo_st[]

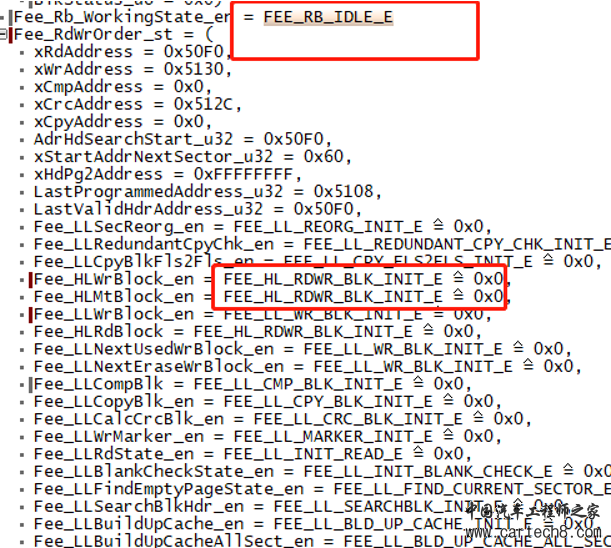

Fee存储 读、写的状态机和其他信息：

Fee_RdWrOrder_st

Fee的工作状态机：

Fee_Rb_WorkingState_en

Fee上次读指令存储的信息：

Fee_GlobInfoLastRdHeader_st

写入的存储临时buffer：

Fee_llPageBuf_au32

03

写入过程

上层请求逻辑

其实应用层调用写入接口有2种，一种是仅请求状态，之后统一时间段存储(可以是休眠前)：

NvM_SetRamBlockStatus(NvM_BlockIdTypeBlockId, boolean BlockChanged)，

另一种则是目前项目使用的立即触发存储：

NvM_WriteBlock(NvM_BlockIdType BlockId, const void*NvM_SrcPtr)

从函数内容来看，基本上只是请求的类型不同。

函数会首先判断下请求的NvM block的lenth和buffer地址的有效性，之后调用NvM_Prv_Queue_EnqueueRequest(idQueue_uo,&BlockData_pcst>QueueEntry_st);

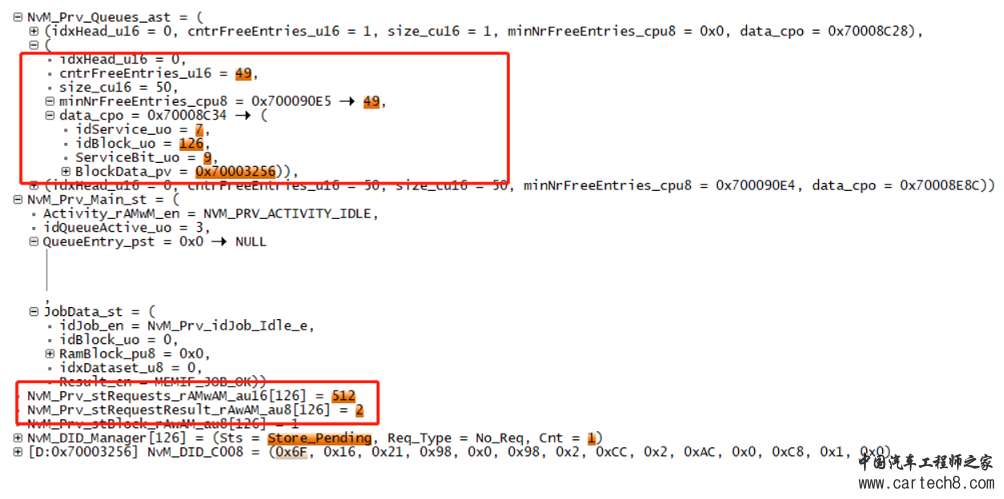

对队列进行赋值操作，如下图：



这边还能看到一个细节信息，队列的最大值size_cu16为50，其实是与isolar中的配置是一致的。



NvM_MainFunction()

和Read一样，以 NvM_Prv_Main_st.Activity_rAMwM_en为状态机跳转。

首先，NvM_Prv_MainFunctionArbitrate() 函数将 队列

NvM_Prv_Queues_ast的内容拷贝到NvM_Prv_Main_st 中，之后设置

JobData_st 。

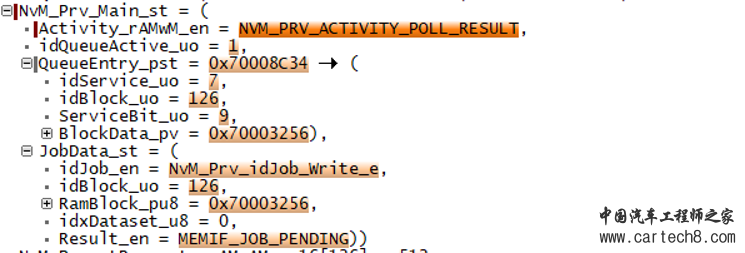

经过函数 NvM_Prv_JobStart_Write()之后，再看下属性：

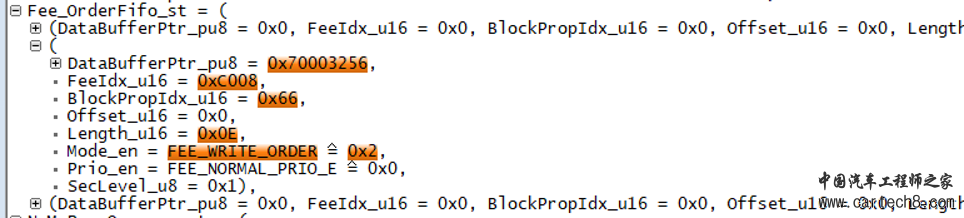

这边会调用 Fee_Write()设置 Fee_OrderFifo_st[FEE_NVM_JOB]，





那么之后的NvM_Prv_MainFunctionPollResult()， 只需要等待Fee的返回结果就可以了。

最后再执行 NvM_Prv_MainFunctionJobComplete() 、

NvM_Prv_MainFunctionResultEval()清空状态，完成本次写操作。

rba_FeeFs1_MainFunction()

NvM在改变Fee_orderFifo_st之后 ，FEE_mainfunction()就要出场工作了。

主函数以  为状态机工作。Fee通过执行 Fee_SearchNextOrder ()和Fee_LoadNextOrder() 来查找order和Fee block的属性。
之后，调用函数 Fee_HLWriteBlock()，（状态机Fee_RdWrOrder_st.Fee_HLWrBlock_en）。
写之前先要读，把当前dflash中最新的一块数据读出来，通过
Fee_LLSearchSpecifiedBlkHeader() ，流程跟readall中一致。

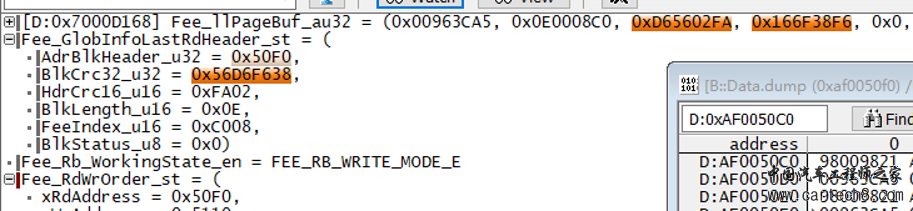

然后计算当前待存储数据的Crc，

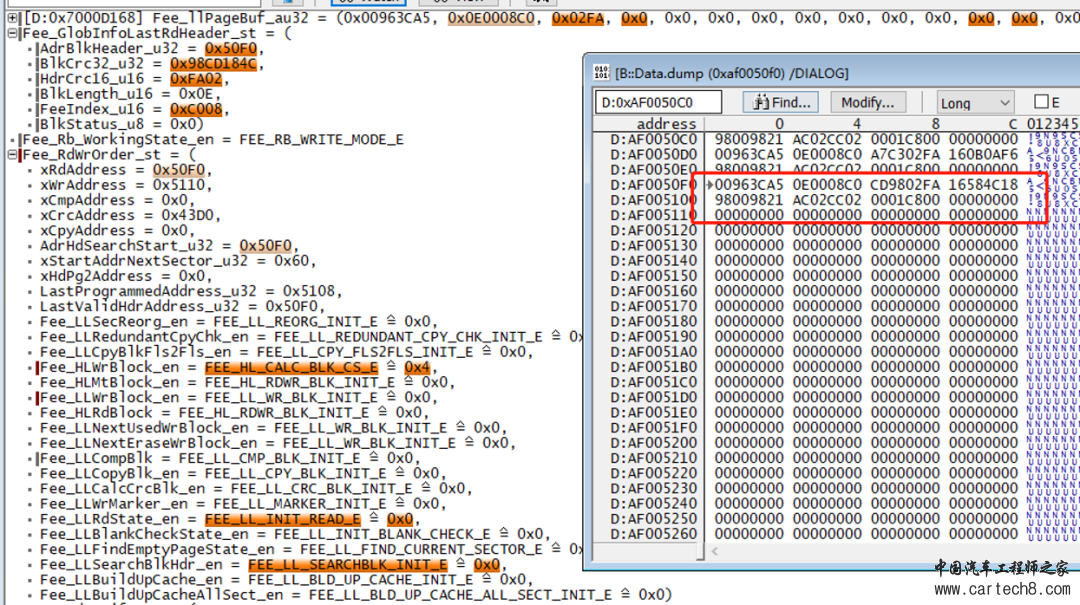

如果crc和取读的内容一致，那么其实就不需要写入，直接返回上一级即可，如果需要写入那么就开始填充。这里可以看到除了CRC,数据段也填充了2位，这就是整个头了。

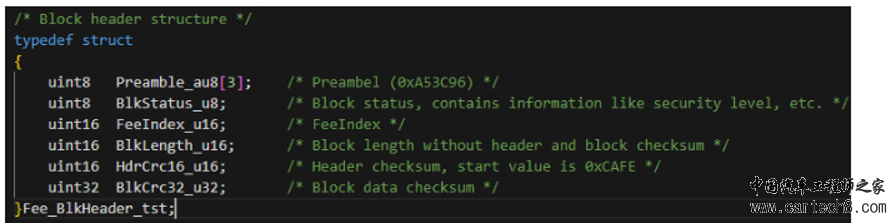

再附一下header的结构体：



再往底层去，调用

Fee_LLWriteBlock(&Fee_GlobInfoLastRdHeader_st,

Fee_OrderFifo_st[Fee_idxActQueue_u8].DataBufferPtr_pu8);

(状态机：Fee_RdWrOrder_st.Fee_LLWrBlock_en)

计算存储所用空间，空间不够会触发erase的逻辑，下一篇做压力测试的时候再来调试。

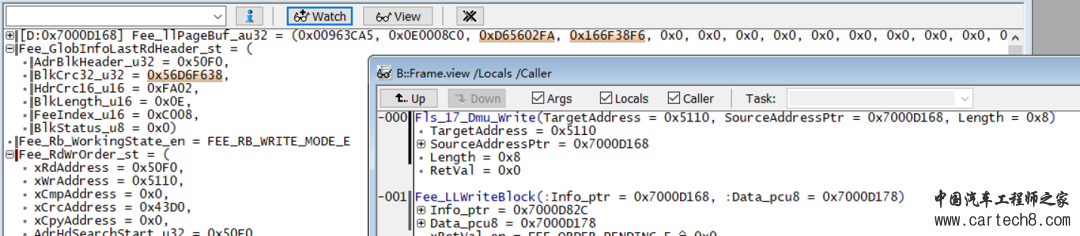

如果空间是够用的，则调用 做真正的写动作，这里是先写了8个字节（1个page）。



整个Fls写过程的调试过程如下，

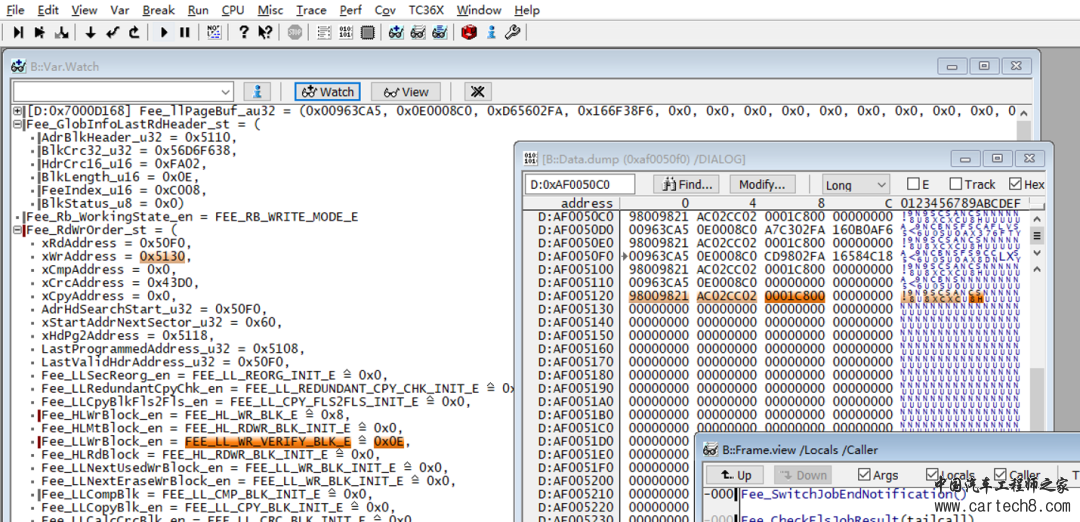

FEE_LL_WR_WRITEHEADER_E

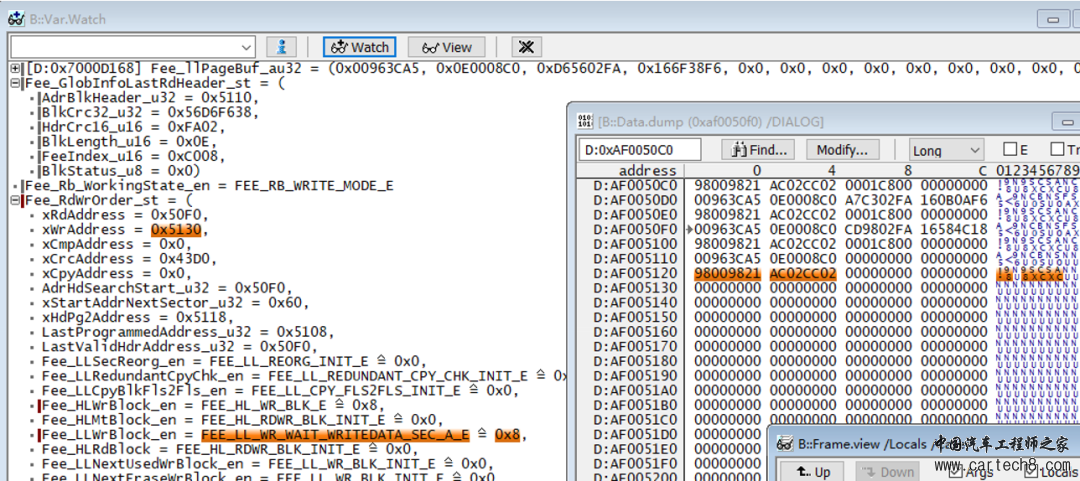

FEE_LL_WR_WRITEDATA_SEC_A_E

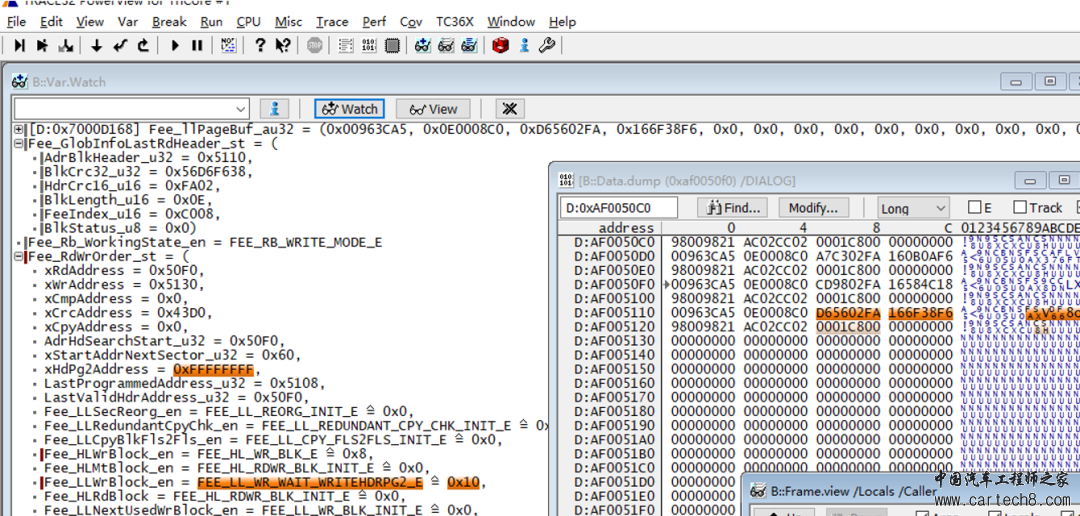

FEE_LL_WR_WAIT_WRITEHDRPG2_E



最后的最后，清空状态，结束“写”动作。



04

写在最后

那么看到这，其实内心还有2个疑问，Fee_Cache在上电后是如何确定的呢？dflash空间写满之后，又是如何擦除重新写的呢？下篇再调试研究下。
