闲聊Host和HSM通信方式--英飞凌、瑞萨MCU

mizhongquan

1.概要

??在Evita Full等级下的HSM通常包含了一个独立cpu，因此在这个背景下讨论Host与Hsm的通信，其实也就是讨论核间通信机制。

??常见的通信方式有mailbox、共享内存；AUTOSAR OS提供了IOC的实现。这里我们用不到IOC，为啥？因为本身给HSM的Flash空间就小，再加上任务单一，如果再裁剪一个OS上去，反而成本增加并且有点大材小用。所以，今天就讲讲mailbox和共享内存的方式。

??Host和Hsm的核间通信机制需要数据的安全、完整，因此在做软件设计时，我们要充分运用芯片本身的特性做好顶层设计。

2.共享内存(Tricore 和 Renesas)

??英飞凌TC3xx系列和瑞萨的RH850-F1KM系列的HSM算是座舱域、智驾域的老熟人了，所以我们针对这些片子来分享通信方式。

??英飞凌TC3xx，在之前对其深度解析英飞凌TC3xx-TC3xx HSM启动流程、通信机制分析时我们聊过小数据的通信方式，通过Communication Unit之间进行通信，相关寄存器为HT2HSMF、HT2HSMS、HSM2HTF、HSM2HTS等等；其中后缀带F的为标志位通知，用于HSM、Host之间的标志位交流，比如说HSM_Ready\AES_DECRY\TRNG_GEN等等；而带S后缀的则用于表征状态，例如reset类型、内容有效性等，这在手册中有详细定义。

??从上面我们可以看到，寄存器仅仅只有F、S用于通信，且S后缀的有明确定义，reserved的bit位只有20个，根本无法保证例如SecOC报文的待验签数据的传输，以及MAC值的返回。所以它们之间的通信使用的还是共享内存。

??瑞萨的F1KM和英飞凌类似，而且我发现这俩寄存器命名都非常一致，例如ICU2PES、PE2ICUS等等，怀疑这俩货当时应该是同一家客户的定制需求，设计完了之后出来卖的。闲话少扯，既然这俩货差不多，通信机制都是使用共享内存，为啥？手册这么说的。

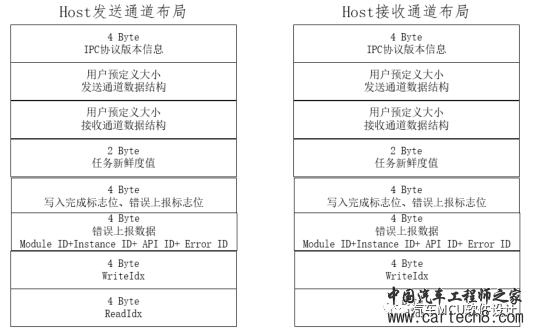

??使用共享内存，就对一段RAM空间定义一个数据结构，该数据结构包含私有协议的版本号、发送接收通道大小、错误标识等等，Demo如下：

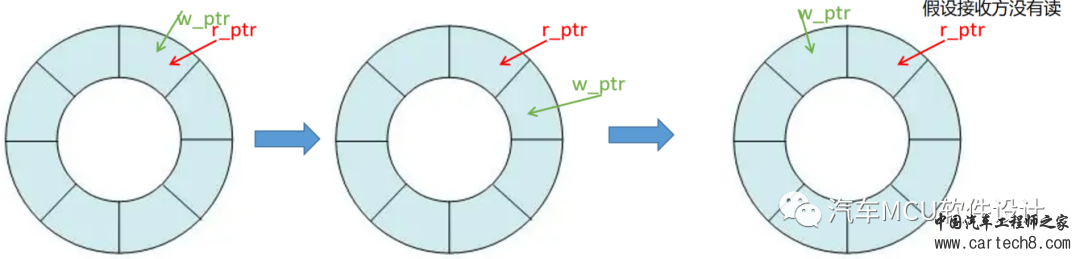

??共享内存有不同实现方式，这里介绍ring buffer的机制，利用writeIdx和ReadIdx完成对发送和接收通道的写和读。具体原理如下：



      Host往发送通道写入数据前，首先检查writeIdx和readIdx的差值，为简单起见，一个通道一次只能放入一个job，因此这个差值如果大于1，则说明当前通道已经满了且HSM还有读取，此时需要等待hsm读取完毕后再进行写入。

??这种方式主要存在的问题在于内存的访问权限设计，必须通过MPU进行权限分配，在逻辑上存在被篡改的信息安全漏洞风险，试想在启动阶段被攻入，现在可能还觉得不可能，但是随着技术的发展，只要有漏洞，个人认为都是可以被攻破的。

3.Mailbox

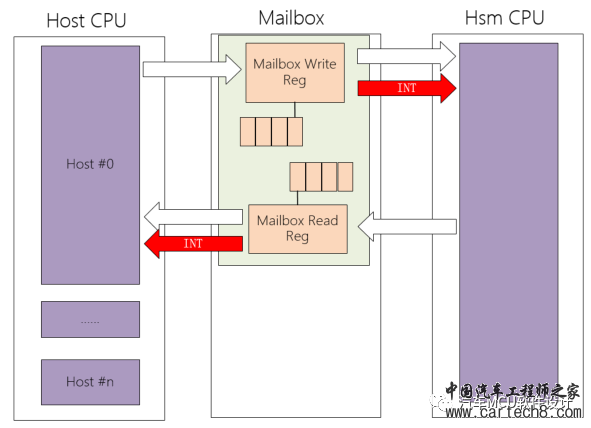

??Mailbox借鉴英飞凌Communication Unit的寄存器通信方式，为每个寄存器设置各自的权限。示例如下：



      Host侧将待校验或者加解密的数据写入Mailbox的write register，在硬件设计中，mailbox会自动将数据推入对外不可见的FIFO，并通过另一个寄存器表征此时FIFO里有数据；然后mailbox可以通过中断通知HSM CPU，或者HSM CPU一直去轮询标志位；通过这种方式，需要首先定好FIFO里的软件数据结构，例如通讯协议版本号、数据长度、是否为最后一帧数据等等；这种方式由于FIFO对外的透明性，一定程度上可以规避信息安全风险。

4.小结

??以上，我们简单描述了共享内存和mailbox的通信方式，现目前市面上共享内存使用居多，这就需要软件去设计ring buffer或者其他通信机制；mailbox这种方式可以由硬件实现，软件去配置即可。这篇文章讲得比较浅显，应该还有更方便快捷安全的方法，期待大家的讨论。
