CAN通讯系列补充篇：本地唤醒源是如何唤醒控制器的？16

lixinfu

一个控制器进入AutoSAR NM的前提是需要有唤醒源。对于主动唤醒节点，由本地唤醒源，如何确保本地唤醒源唤醒信号的有效性？一般需要经过Check、Set和Valid三步操作，接下来就从软件实现角度聊聊这三步操作。
1如何Check唤醒事件

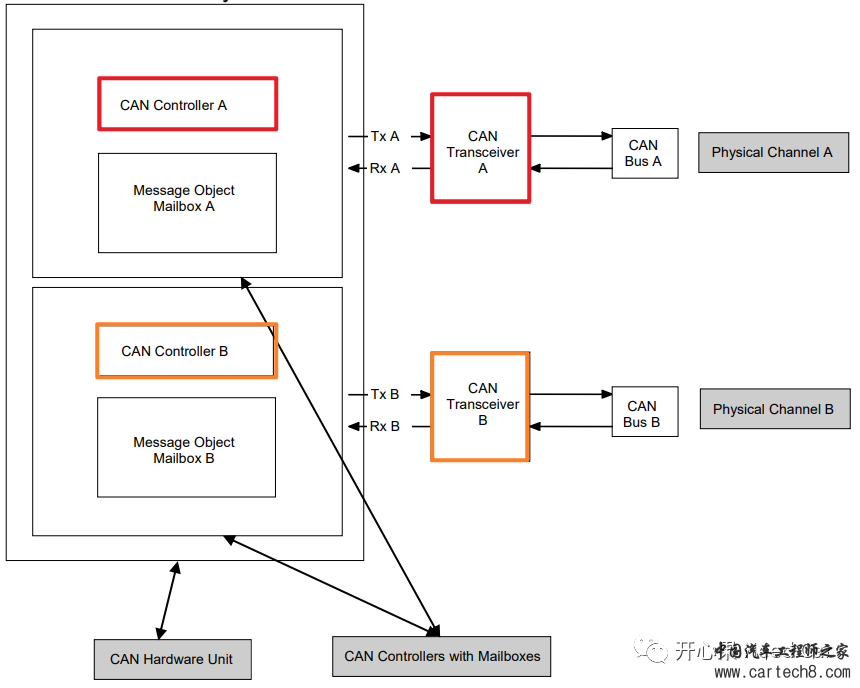

对于CAN通讯 ，CC(communication controller)或Trcv(Transceiver)可以使用中断或轮询来检测唤醒事件。而CC和Trcv的关系自不必细说，谁离了谁也干不成事(报文无法收/发)，如下图：



当有Can Bus的唤醒事件时，EcuM分不清楚Can Bus唤醒是CC发现的还是Trcv发现的，如果EcuM想知道谁发现的，就需要问问CC和Trcv，你俩谁发现的？EcuM通过调用EcuM_CheckWakeup()来查是CC还是Trcv，这个过程中EcuM其实只会传“圣旨”，即调用EcuM_CheckWakeup()，而实际调查是依靠地方官员（CanIf、CC 或 Trcv）。
1、中断方式Check唤醒事件

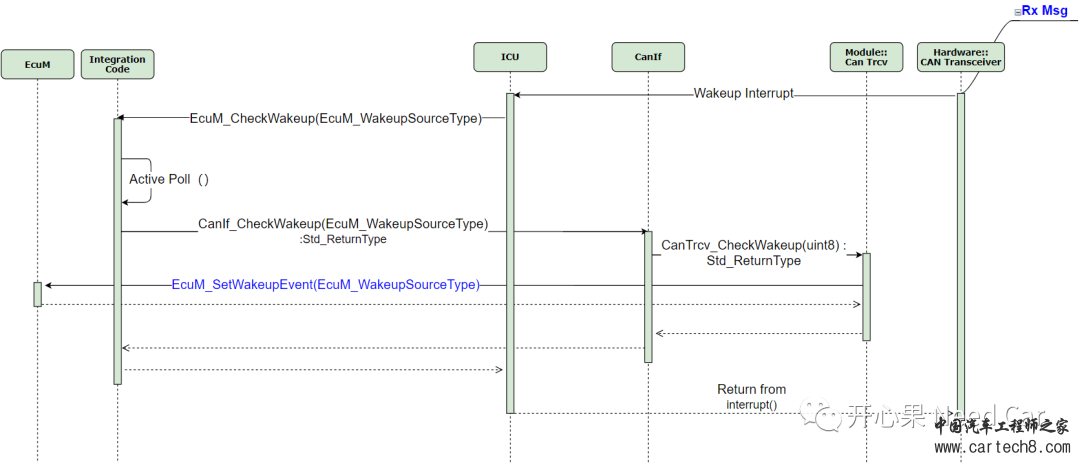

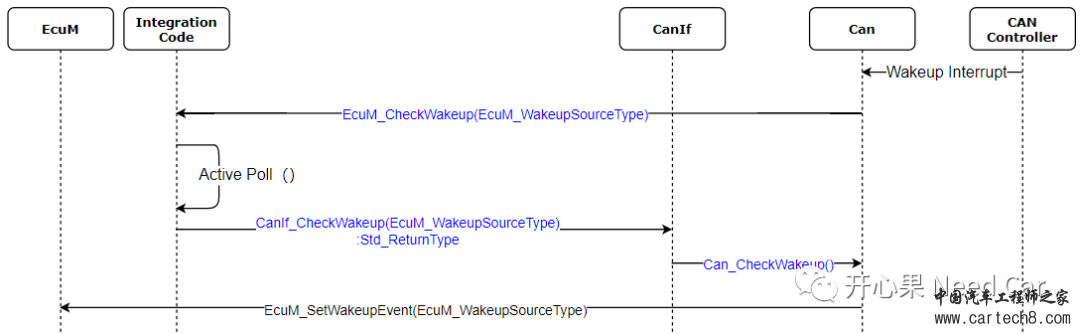

当外部中断唤醒事件到来时，可以是Can Controller中断，也可以是CAN Transceiver中断。如下展示了EcuM"圣旨"的传递过程（Check），即中断例程主动调用EcuM的EcuM_CheckWakeup()，让EcuM检查，此方式不拖泥带水，响应迅速。





2、轮询方式Check唤醒事件

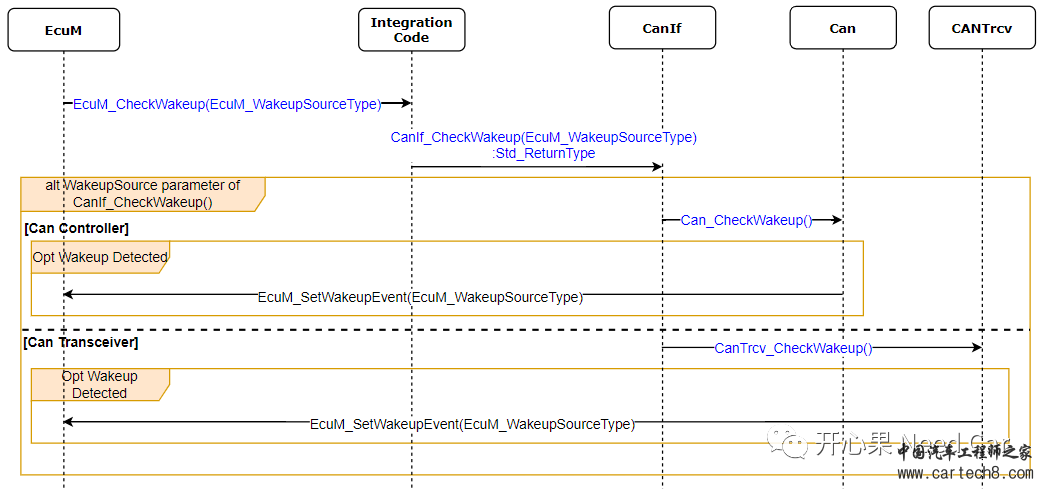

相比于中断方式，Polling方式就“磨叽”了，CC和Trcv都不主动告诉EcuM，等EcuM检查，就像小学生考试成绩，考不好不会主动告诉家长，都是家长想起来，主动问自己家熊孩子考的咋样一样的道理。EcuM在自己的Task（比如：10ms）中一个一个检查CC和Trcv，如下所示：



不管轮询还是中断方式，唤醒事件都是“谁发现谁举报”的原则，即谁发现了唤醒事件，谁有责任告诉EcuM(即调用EcuM_CheckWakeup())，这就是Set部分。

提示：Check时，会对应一个CheckWakeupTimer，这个参数可配。
2硬件可以Check
实际，EcuM并不关心到底谁发现的，它只关心是哪个网络需要唤醒，并将其传递给ComM。那我们思考一个问题：“如果Trcv可以Filter，确保了特定帧唤醒，EcuM是不是可以不用Check?”答：个人赞同。比如目前使用率比较高的NXP TJA1145，这款Transceiver具有PN过滤功能，如果我们的项目中，要求指定Range内的网络管理报文唤醒网络，NXP TJA1145即可将此Range范围的网络管理报文识别出，而不必让Ecu起来（被供电），进行软件过滤，即可直接调用EcuM的EcuM_SetWakeupEvent (EcuM_WakeupSourceType)接口，告诉EcuM有唤醒事件。

接着探究一帧有效的网络管理报文是如何把网络唤醒。

3Set唤醒源
为便于细节的展开，我们将Validate分为3个Part: Part1、Part2、Part3，

由上可知，唤醒事件即可以使用Trcv检查，也可以使用Controller检查,检查方式有中断、轮询两种方式。

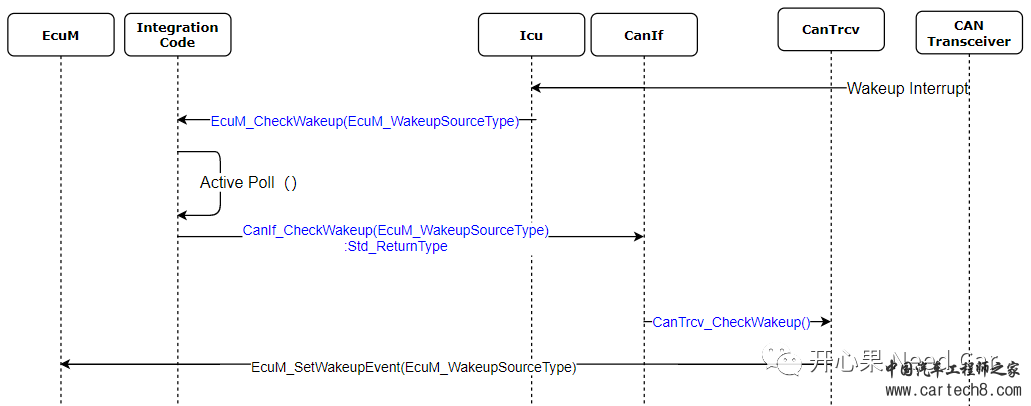

假设采用Trcv中断方式检查唤醒事件，当Trcv接收到一帧报文时，与Controller相连的Rx Pin拉低，触发ICU中断(设置下降沿或者双边沿触发)，之后进入ICU中断处理程序。

提示：如果Trcv没有设置过滤功能，任何一帧报文均可以使能Trcv控制的SBC，进而唤醒ECU，甚至符合Wakeup-Pattern的总线扰动也能唤醒ECU。如果Trcv(硬件)设置了过滤功能，则可以实现特定的网络管理报文唤醒网络。



通过上图，我们可以看出：Trcv通过调用EcuM_SetWakeupEvent接口告知EcuM，是谁唤醒ECU，唤醒源在开发阶段事先配置，为每一个唤醒源分配一个句柄（identifier）。Set的主要目的是把唤醒事件挂起，以便EcuM(EcuM_MainFunction())后续检查唤醒事件的有效性，唤醒事件的检查中，可以不Check，但是不能不验证唤醒事件的有效性(Validation)。唤醒事件的挂起操作如下：/* #34 Add this source to the global pending wakeups variable. */EcuM_PendingWakeups |= WakeupSource;将唤醒事件在一个全局变量中置位(一个唤醒源对应一个Bit)。
4EcuM如何Validate唤醒事件

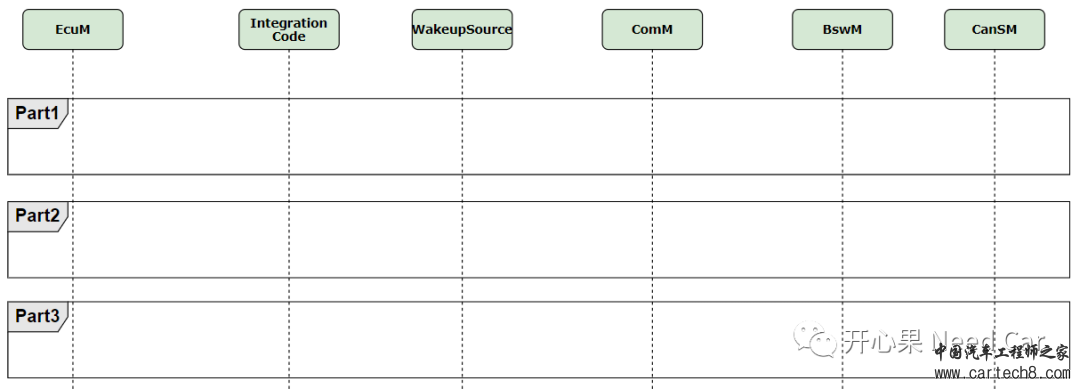

为便于细节的展开，我们将Validate分为3个Part: Part1、Part2、Part3，如下所示：



Part1

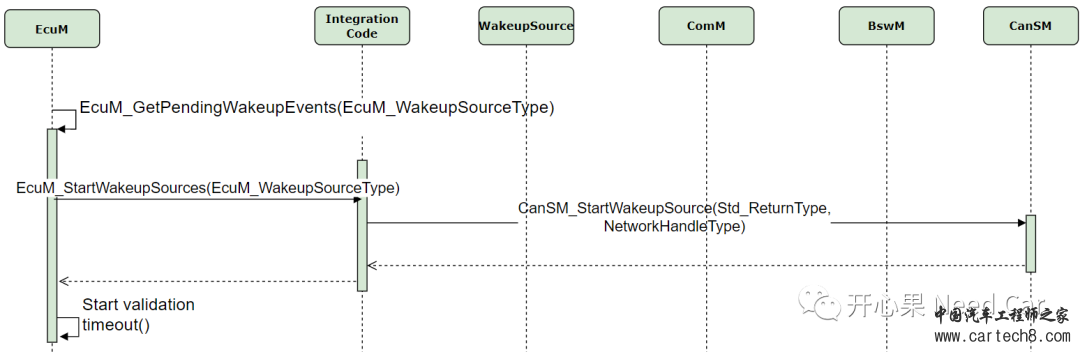

在Set部分，已经通过一个全局变量EcuM_PendingWakeups将待验证的唤醒事件缓存，在EcuM_MainFunction()中即可对待验证的唤醒事件进行验证。在验证唤醒事件之前，需要将Trcv和Controller切换到工作模式，而两者状态的切换，通过EcuM_StartWakeupSources()即可完成，EcuM_StartWakeupSources()进一步调用CanSM_StartWakeupSource()接口。验证过程不能遥遥无期，因此会设置一个验证超时时间参数EcuMValidationTimeout，比如：3s等。



Part2

至此，真正对唤醒事件的验证才开始，和Check一样，谁发现谁验证。还是老规矩EcuM_CheckValidation()->CanIf_CheckValidation()->EcuM_ValidateWakeupEvent()。这里将WakeupSource = CanIf，不同软件供应商，此处实现方式可能有所不同。注意：一般CanIf_CheckValidation()通过回调函数调用EcuM_ValidateWakeupEvent()。



如果唤醒事件有效，EcuM有两个工作要做：

通过ComM_EcuM_WakeUpIndication()告知ComM唤醒事件有效
通过BswM_EcuM_CurrentWakeup()告知BswM唤醒事件有效

EcuM具体如何告知ComM和BswM呢？如果BswM还没有初始化，EcuM将此信息通过一个全局变量缓存，eg:EcuM_BswM_BufferedWakeups。如果EcuM运行状态＞ECUM_STATE_STARTUP_TWO，则调用BswM_EcuM_CurrentWakeUp()接口。而对于ComM，如果ComM初始化完成，则调用ComM_EcuM_WakeUpIndication()接口；如果ComM未初始化完成，也会通过一个全局变化缓存此信息，eg:EcuM_ComM_BufferedWakeups。Part3

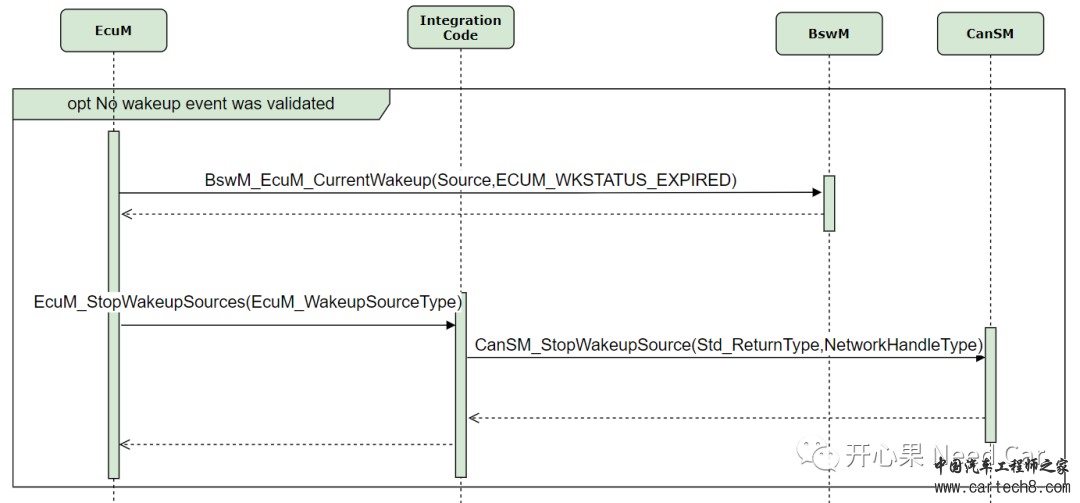

此部分和Part2是一个if..else..关系，此部分表示唤醒事件无效后的处理动作，如果唤醒事件无效，EcuM会将此信息告知BswM，让BswM执行对应的ActionList。

同时，EcuM调用接口EcuM_StopWakeupSources()去切换Trcv和Controller的状态，即关闭两者，之后对应的报文无法接收。



5ComM状态切换
在Part2中，唤醒事件有效以后，会调用ComM_EcuM_WakeUpIndication()接口，之后ComM状态如何切换呢？

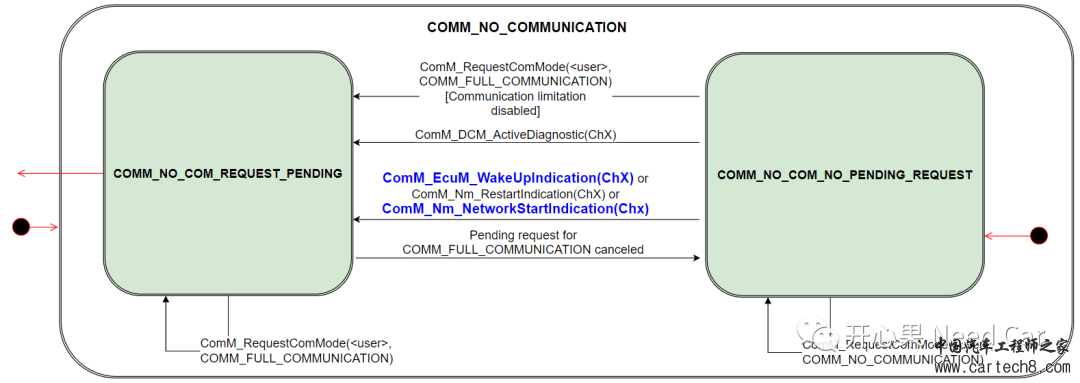

ComM对应的通道会切换到COMM_NO_COM_REQUEST_PENDING子状态，如下所示：



如上可以看出：ComM对应的通道会切换到COMM_NO_COM_REQUEST_PENDING子状态，存在多个or情况，收到网络管理报文也属于其中一种。

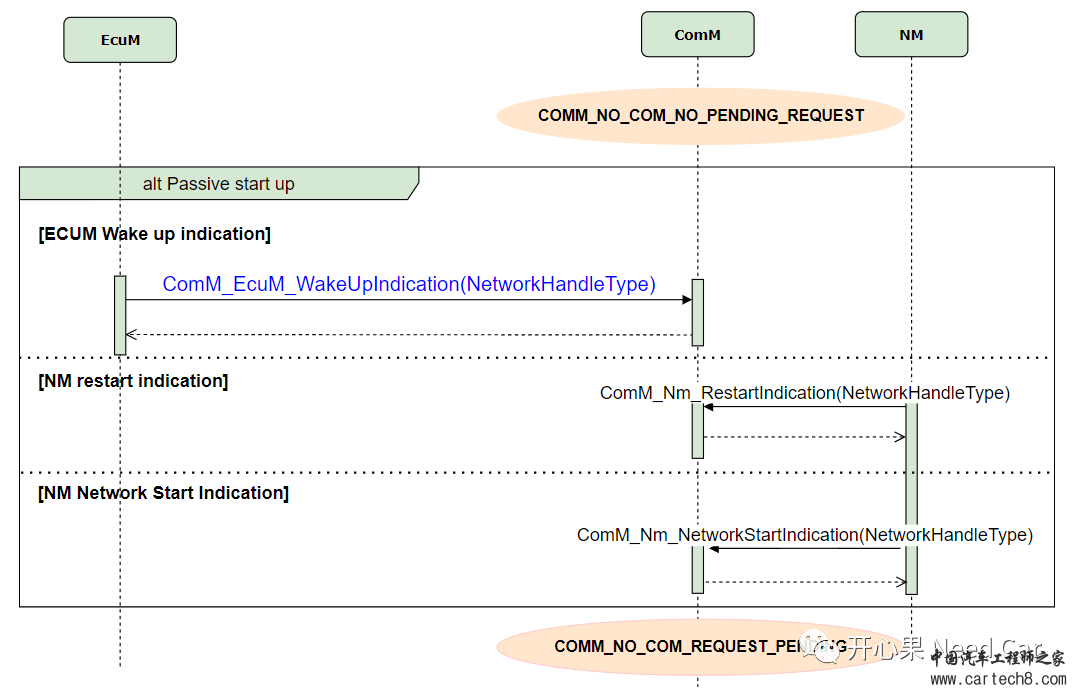

当没有User主动请求通信时，唤醒过程被认为是Passive Wakeup过程，比如：收到网络管理报文就属于Passive Wakeup过程，如果CanNM模块在Bus-Sleep Mode收到网络管理报文，会调用Nm_NetworkStartIndication()通知NM模块，之后NM模块通过ComM_Nm_NetworkStartIndication()接口告知ComM。被动唤醒时，EcuM、ComM和NM的交互时序如下所示：



注意：

ComM从COMM_NO_COM_REQUEST_PENDING子状态想要进入COMM_FULL_COM_NETWORK_REQUESTED，需要满足两个条件：

通信允许，即CommunicationAllowed = True

CanSM请求COMM_FULL_COMMUNICATION

谁控制CommunicationAllowed = True

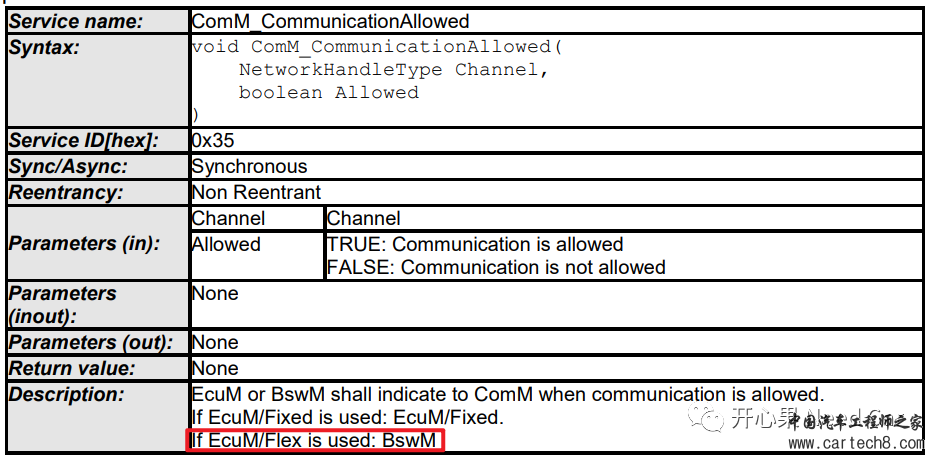

既然需要满足CommunicationAllowed = True，那谁来控制这个条件呢？对于Flexible EcuM，每个Channel的CommunicationAllowed条件由BswM调用ComM_CommunicationAllowed()接口控制。

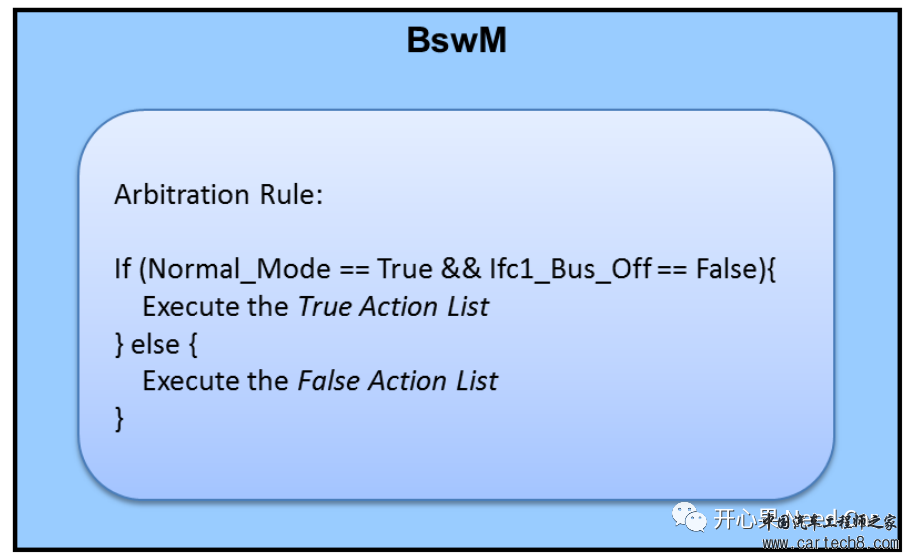

我们知道，BswM干活有规矩：先模式仲裁(Arbitration)，后执行对应的动作(ActionList)，两者配合如下所示：

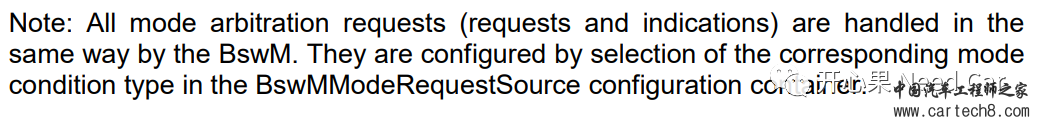

模式仲裁请求包括：Requests和Indications，而BswM_EcuM_CurrentWakeup()接口的调用，属于Indication，意味着EcuM告知BswM，有效的唤醒事件已确认。同时，检查是否收到网络管理报文（如果Trcv具有Filter功能，即识别网络管理报文，则唤醒事件有效 等价于收到网络管理报文，软件即可不用处理），如果这两个Rule满足，则允许通信，之后BswM执行对应的ActionList，其中就包括ComM_CommunicationAllowed()接口的调用，即设置CommunicationAllowed = True。



谁请求COMM_FULL_COMMUNICATION

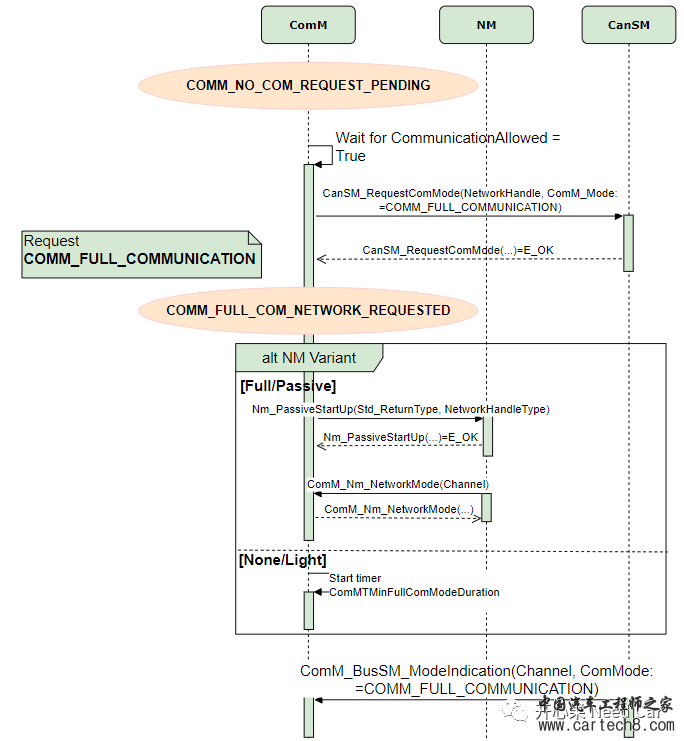

当ComM对应的Channel允许通信以后，且EcuM在RUN Phase时，进入

COMM_FULL_COMMUNICATION状态，谁请求COMM_FULL_COMMUNICATION呢？如果回答了这个问题，就意味着接下来通信COM、网络NM对应的报文可以外发，即：对应节点的网络被一帧网络管理报文唤醒了。



在EcuM调用ComM_EcuM_WakeUpIndication()接口时，EcuM即请求了
COMM_FULL_COMMUNICATION::COMM_FULL_COM_READY_SLEEP状态，因此ComM可以在其Task(ComM_MainFunction)中进行状态的切换，此时ComM会干两件事：

打开通信栈，即请求对应的XxSM模块进入FULL_COMMUNICATION状态，Eg:CanSM_StartWakeupSource()。代码示例：

ComM_RequestBusSMMode( Channel, COMM_FULL_COMMUNICATION );

切换网络状态，即调用接口Nm_PassiveStartUp(Channel)，网络进入NetworkMode::RepeatMessageState。

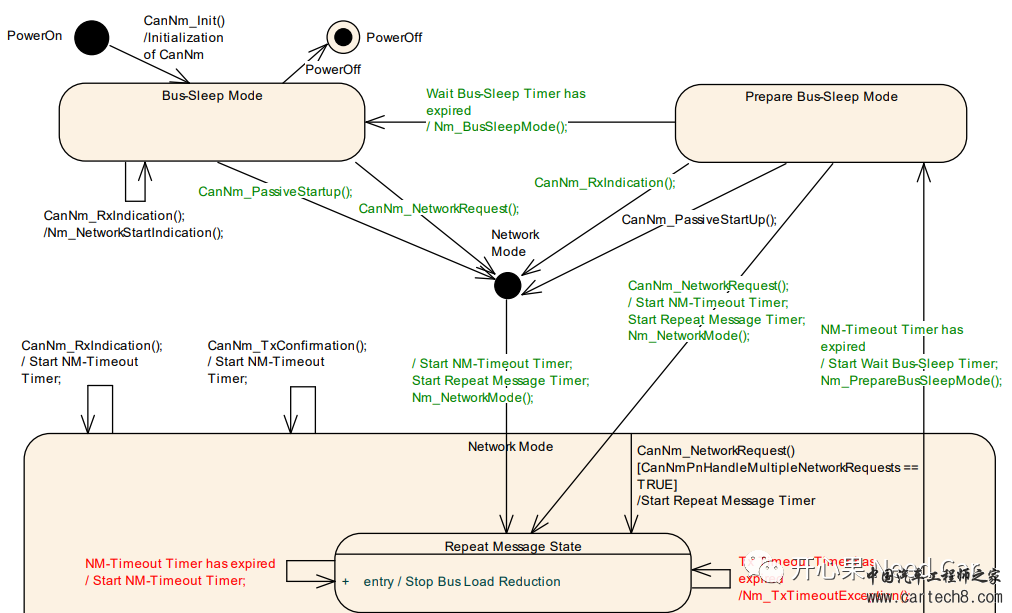

Nm_PassiveStartUp()进一步的调用CanNm_PassiveStartUp()，之后的网络流程如下所示：


至此，本文将收到一帧网络管理报文，到网络唤醒的流程“串烧”了一遍，当然，这里只是讨论了一种实现方式，实际的工程中，可能存在些许偏差。



参考资料

AUTOSAR_SWS_COMManager.pdf

AUTOSAR_SWS_ECUStateManager.pdf

AUTOSAR_SWS_BSWModeManager.pdf

AUTOSAR_SWS_CANNetworkManagement.pdf
