CANOE 入门使用教程【二】------Trace窗口介绍

huangguang

今天分享的内容是CANOE使用入门，Trace窗口介绍，希望能对你有所帮助

前言

CANOE的trace窗口可以实时显示总线上通信的数据，还有一些数据辅助分析功能，可查看收发的报文详情，对比、过滤、统计报文的相关数据
一、Trace窗口打开方式

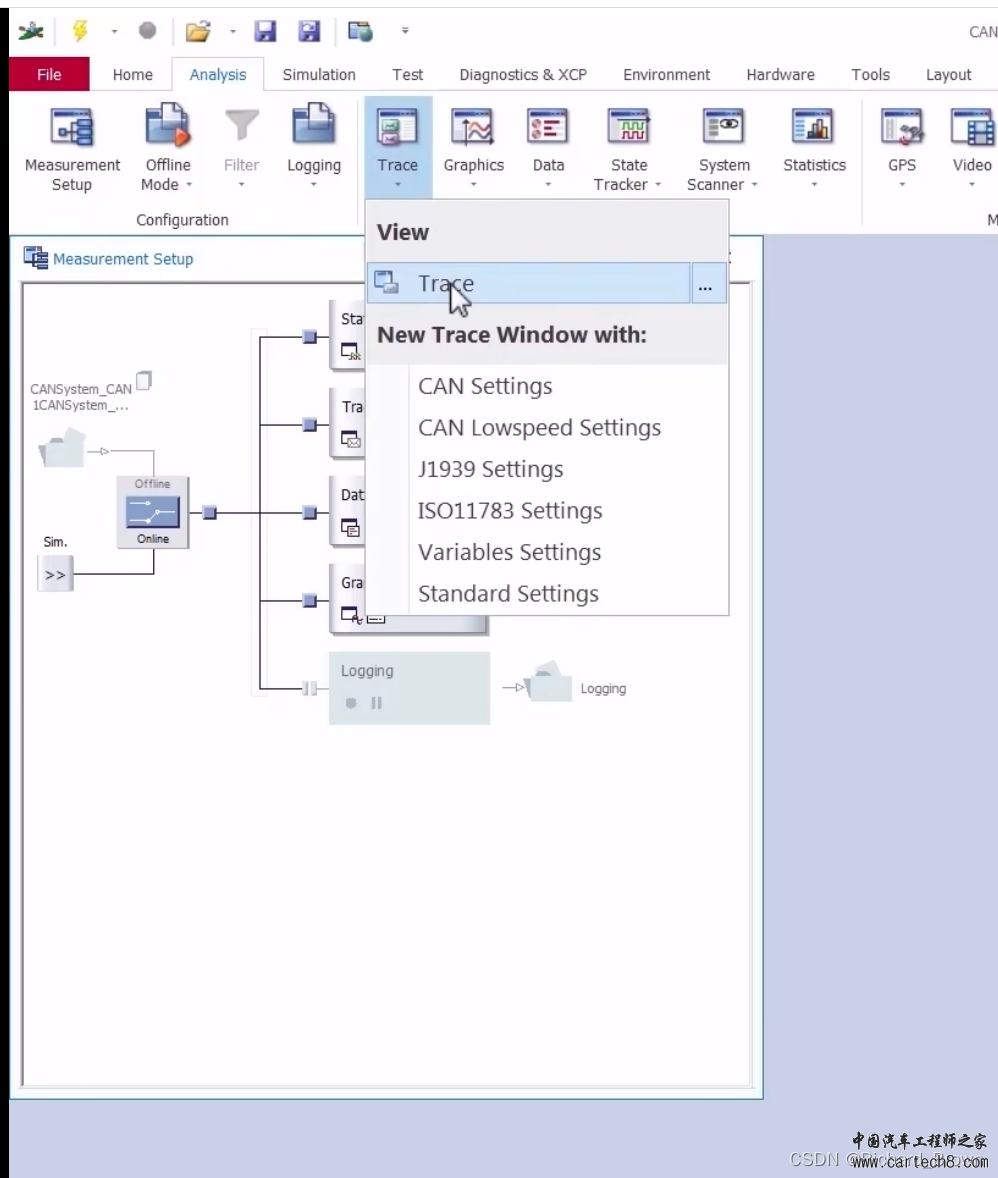

1.1 通过Analysis ------> Trace打开

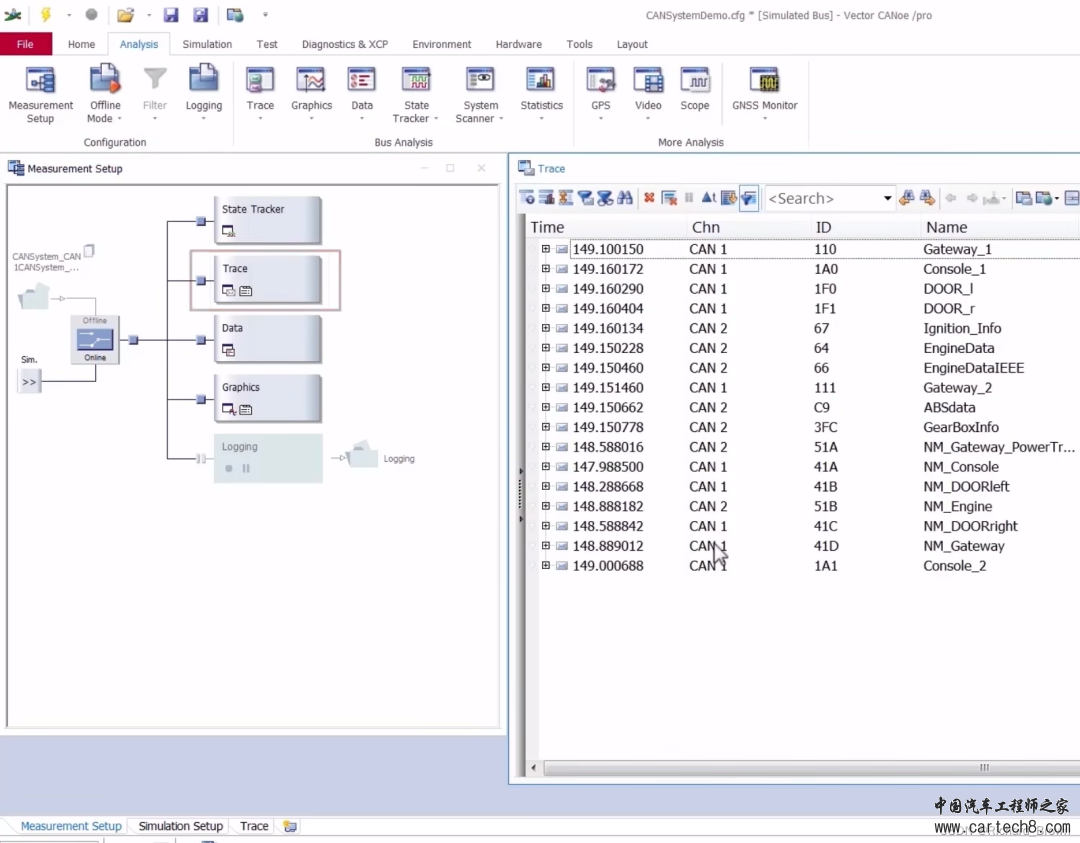

1.2 通过Measurement Setup ------> Trace打开


二、Trace窗口常用工具介绍

打开trace窗口，显示的界面如下


2.1 Detail view 细节视图

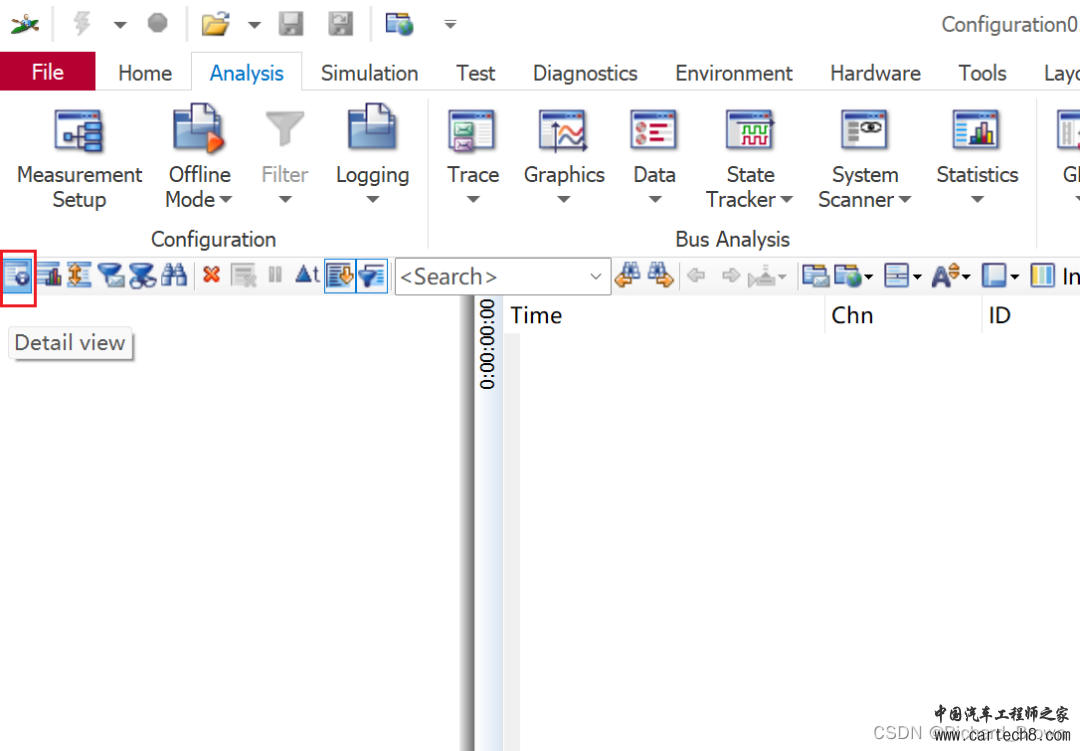

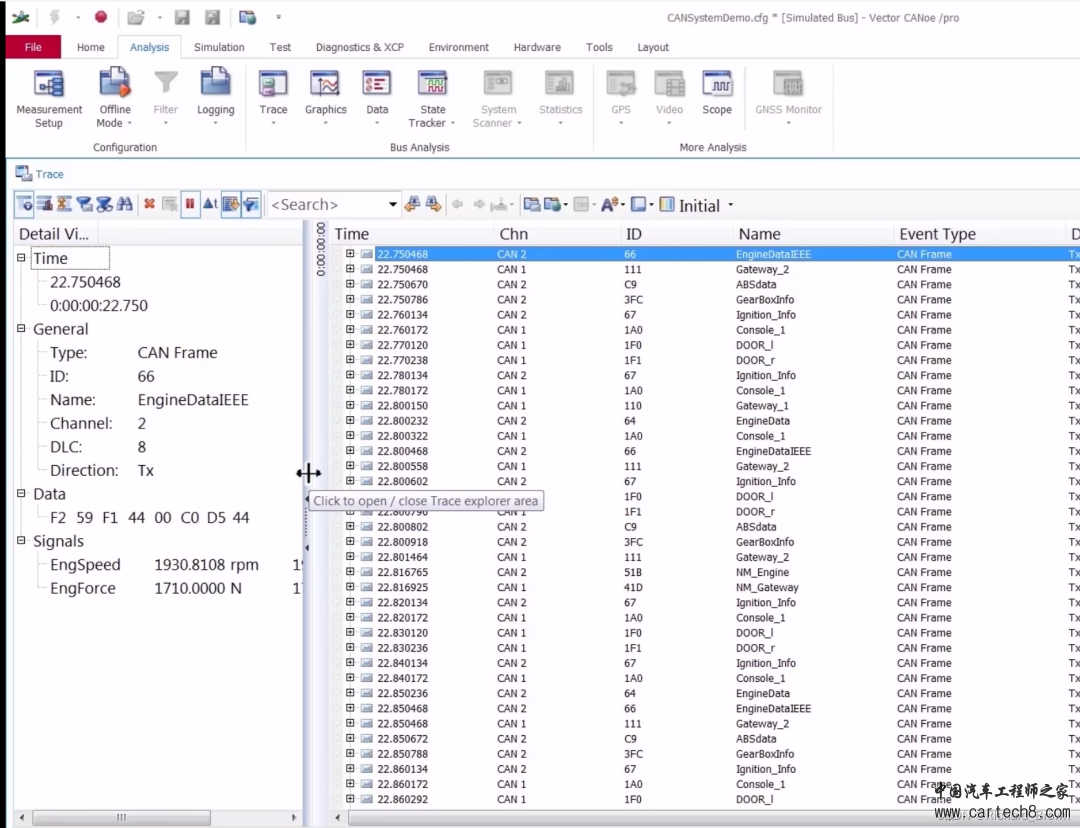

点击Detail View图标，可以查看某条报文的详细内容

报文的时间，类型、ID、通道、DLC长度、数据内容等等

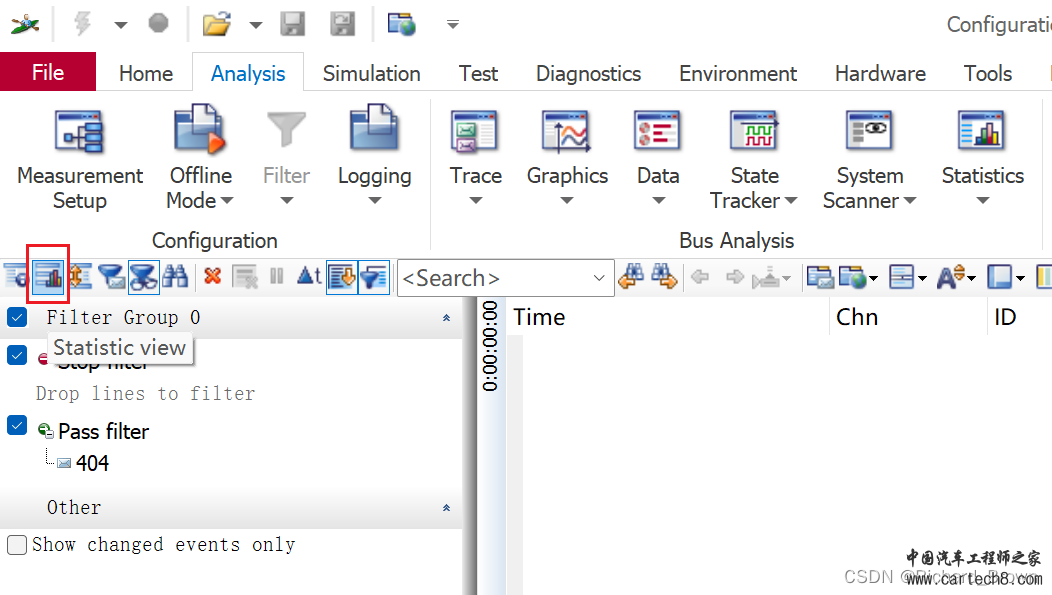

2.2 Statistic view 统计视图

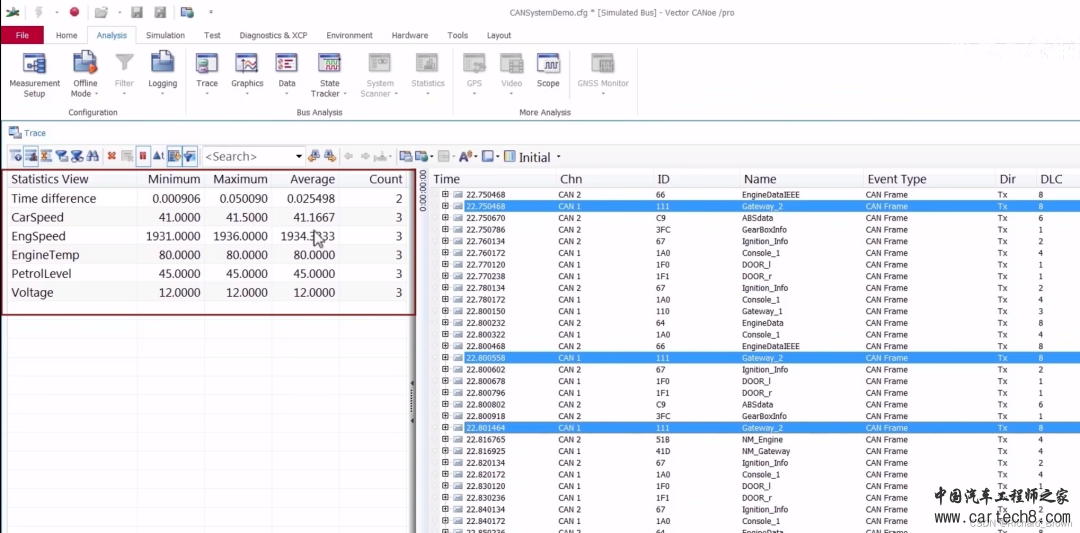

选中多条报文，可以显示相关对比数据，时间差，平均值，最大值，最小值等

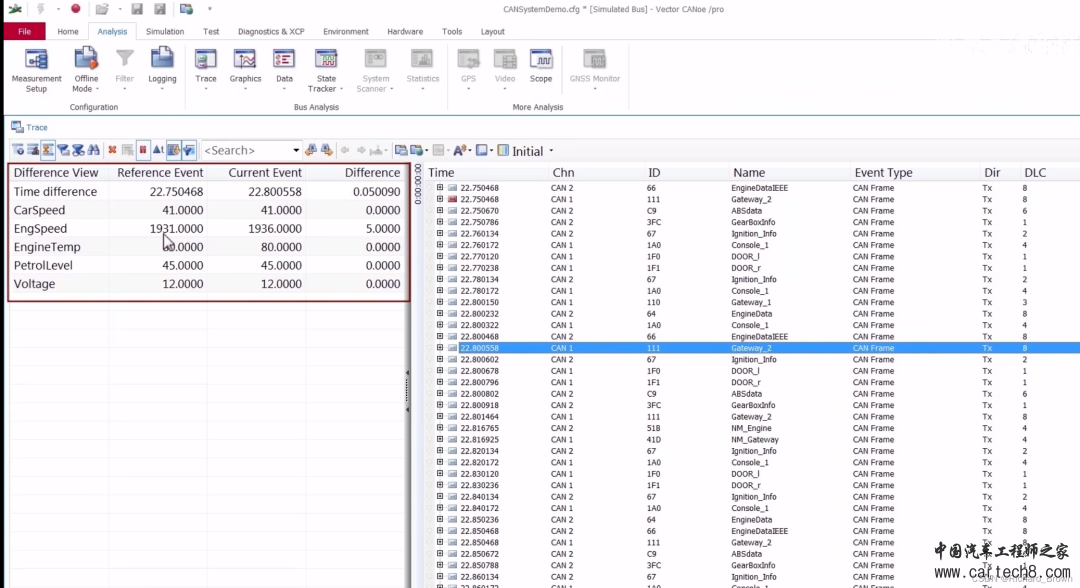

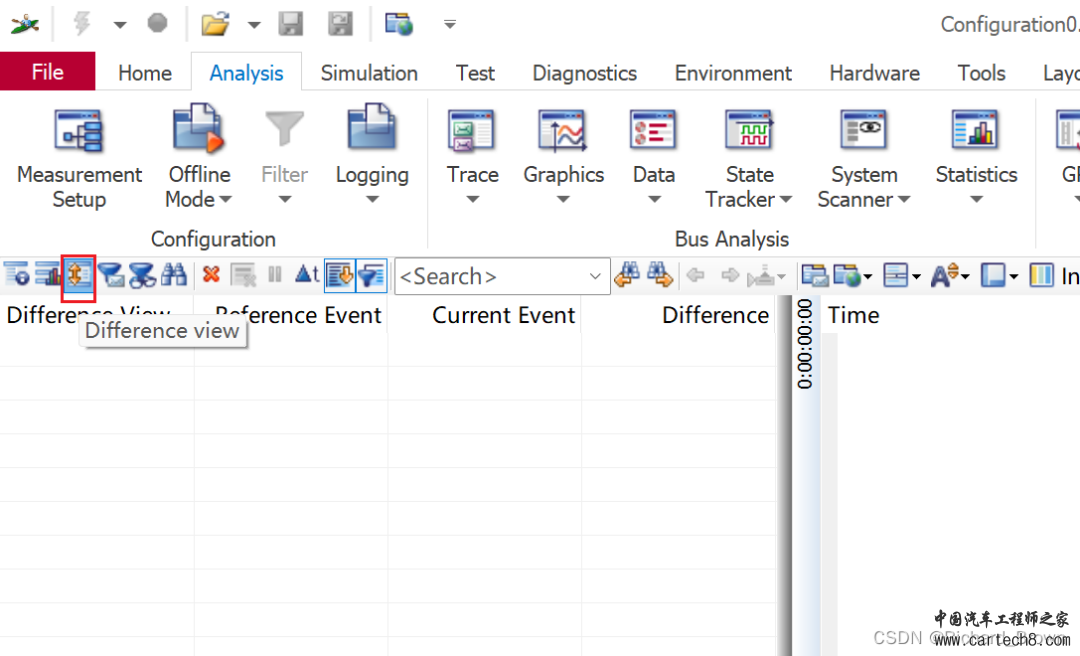

2.3 Difference view 差分视图

通常是同一ID报文的相邻帧做差分



2.4 Predefined filter 预过滤器

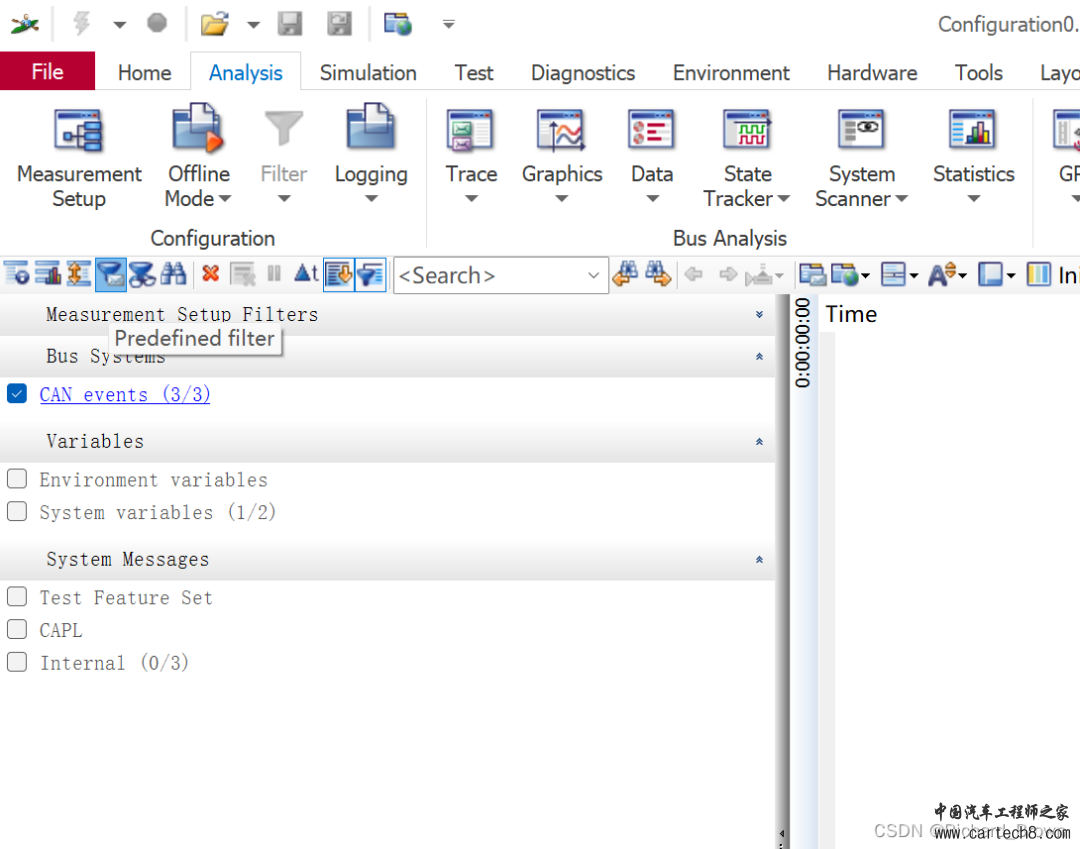

预过滤器可以过滤总线类型、变量、系统消息。你不想在trace窗口中看到哪一项，就把对应项的 √ 给去掉就行


2.5 Analysis filter 分析过滤器

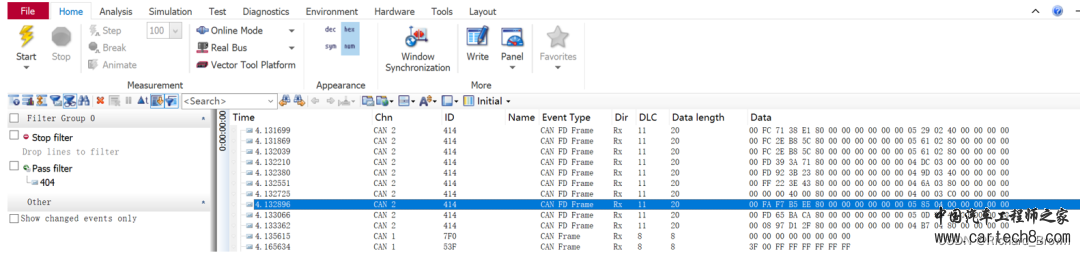

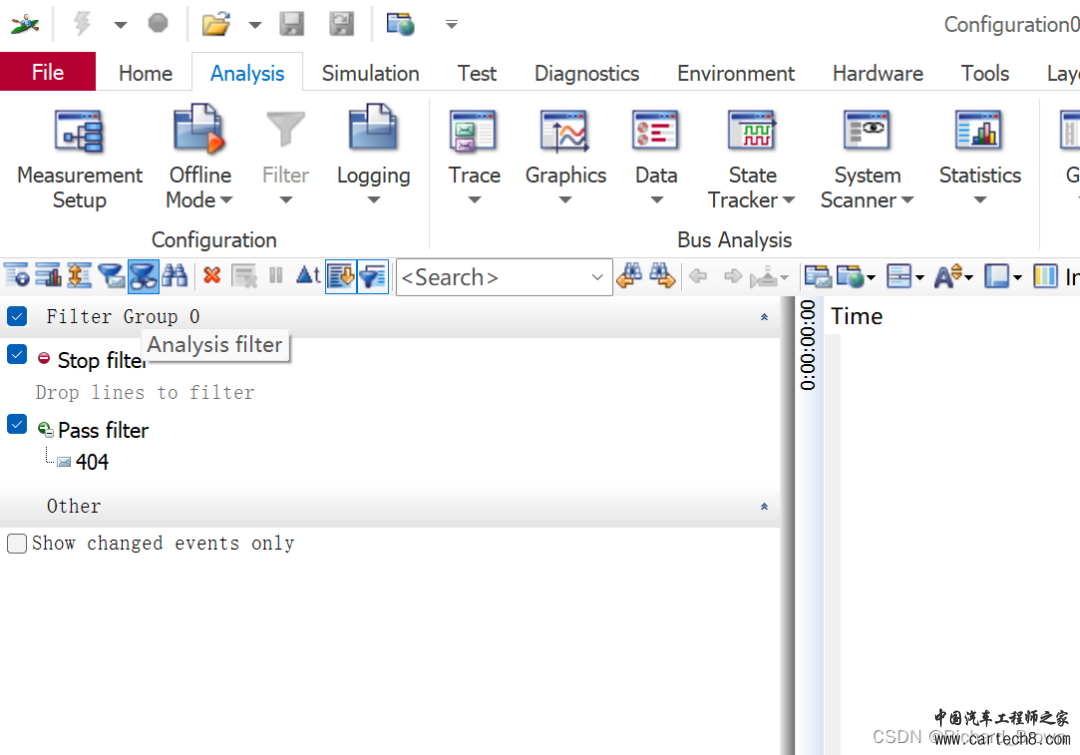

分析过滤器有两种，一种stop filter, 阻止某些报文的显示。另一种pass filter，只显示某些报文。将你想过滤ID的报文鼠标左键按住拖入stop/pass过滤器下并勾选就可以开启过滤。

假设你stop filter中过滤的是0X100报文，则在trace窗口中看不到0X100的报文假设你stop filter中过滤的是0X100报文，则在trace窗口中看不到0X100以外的报文

关于过滤，还有另一种方式可过滤，也叫列过滤器就是在trace窗口中，可对某一项进行过滤，比如，只想看channel 2的报文，则选择channel 2即可

当然，这里显示的列是可以设置的，可新增或删除你不想显示的列内容

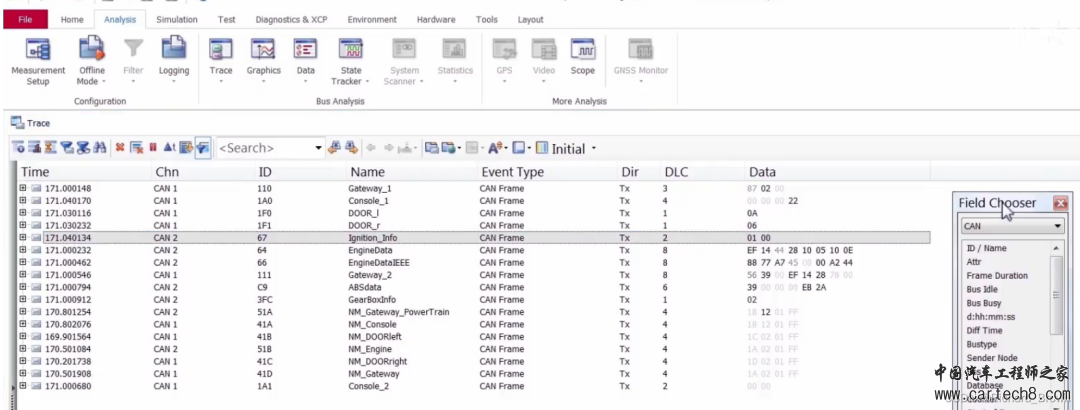

标题栏右击鼠标选择field chooser可以设定列数及其内容

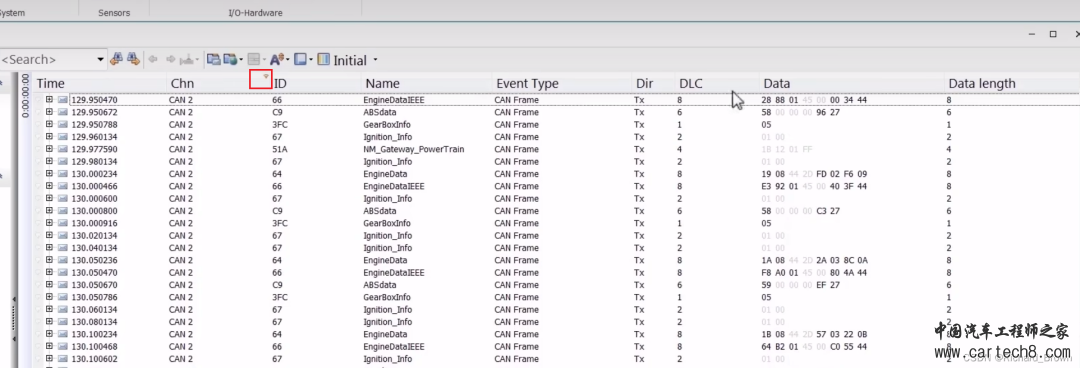

新增：在field chooser里，将需要的新增的列拖拽至列的标题栏即可删除：将列的名字拖拽至空白处删除某一列的内容


2.6 Toggle display mode 切换显示模式

Trace窗口有两种显示模式：固定格式的显示模式和按照时间顺序的显示模式。

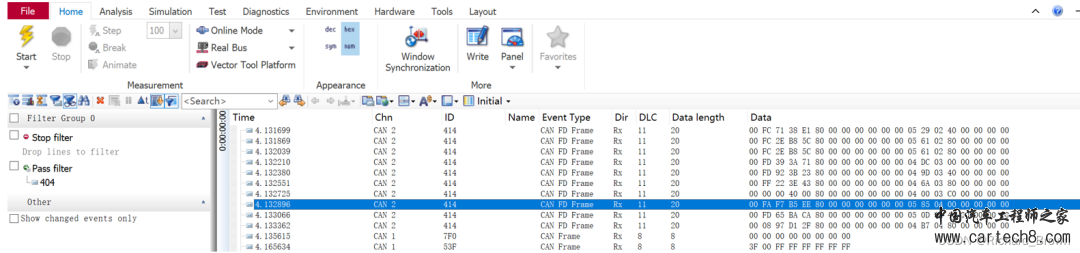

固定格式的显示模式：按照报文的ID进行划分。同一ID的报文在同一行显示，不断更新按照时间顺序的显示模式：按照报文收发的时间先后，统一显示出来，同一ID的报文收发多少次，就会显示多少次，不会显示在同一行。

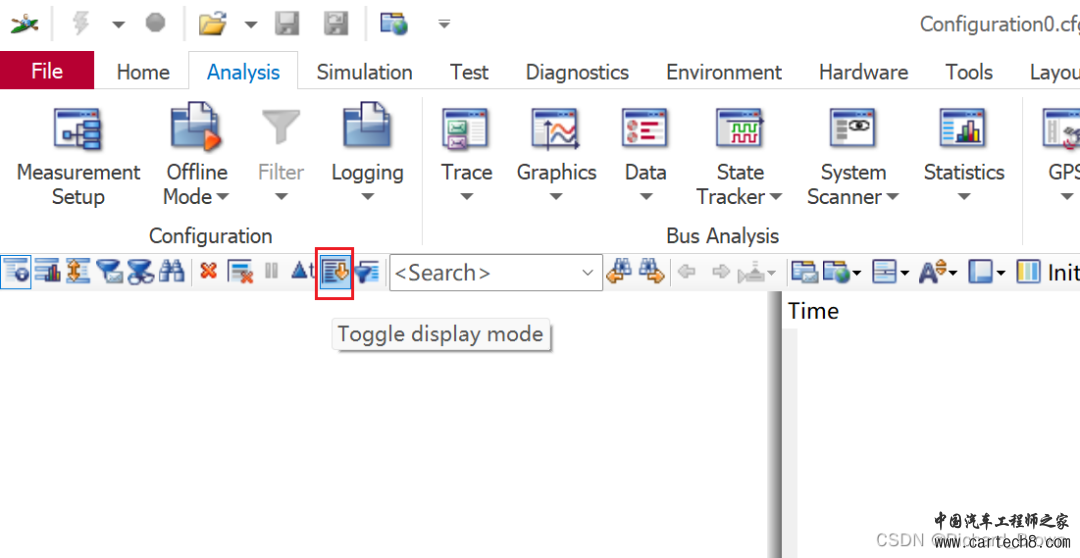

可通过下面的按钮toggle display mode 去切换显示模式

按照时间顺序显示的模式如下：按照固定格式显示的话，同一个ID的报文只会在同一行显示，不断更新报文变化的内容


三、保存报文

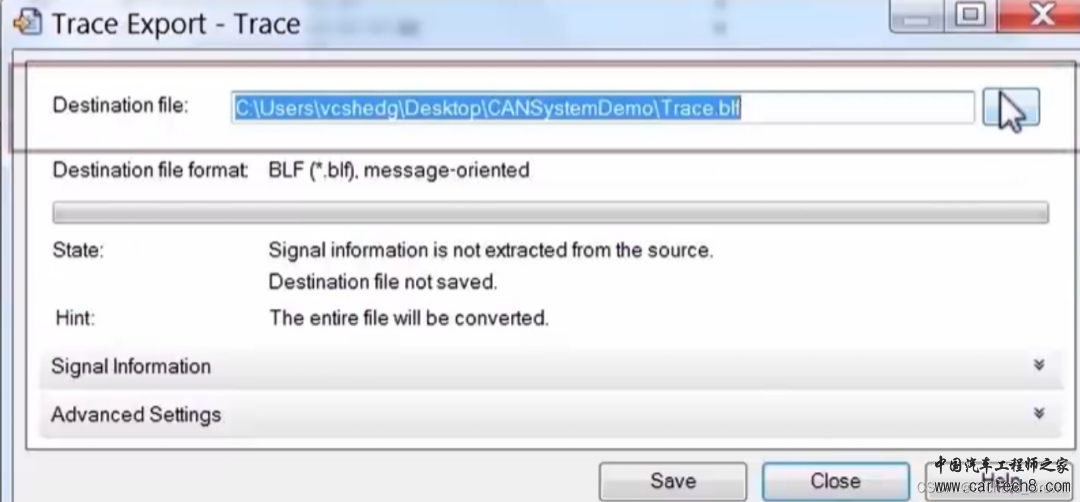

在Trace窗口报文显示区域处右键，import/export就可以导入或者导出整个Trace窗口的数据。可以设置保存位置和格式，常用的格式通常有.blf, .asc


保存成asc格式的话，用文本工具也能打开，保存成blf格式只能用CANOE打开。
