CANOE以太网使用笔记

shuizhonghua

前面介绍了很多关于CANOE相关的使用教程，基础使用、LIN、CAN、诊断等等。感兴趣可以回看(测试工具使用合集，资料分享！)。

今天看到一篇关于CANOE中以太网的使用资料，正好现在以太网在车上使用的频率也很高，也把整理的笔记分享给大家吧。

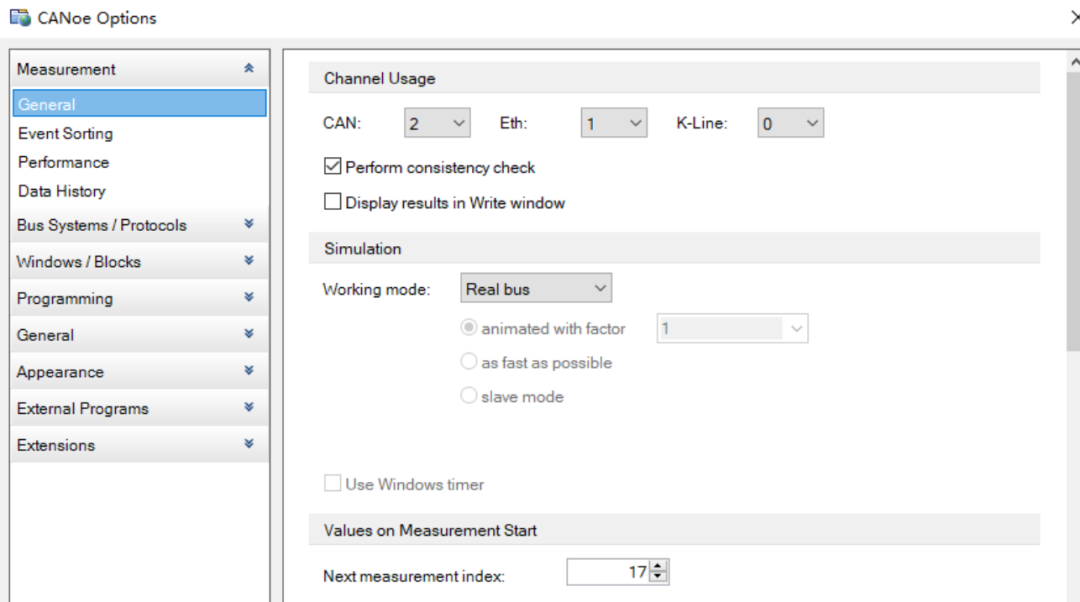

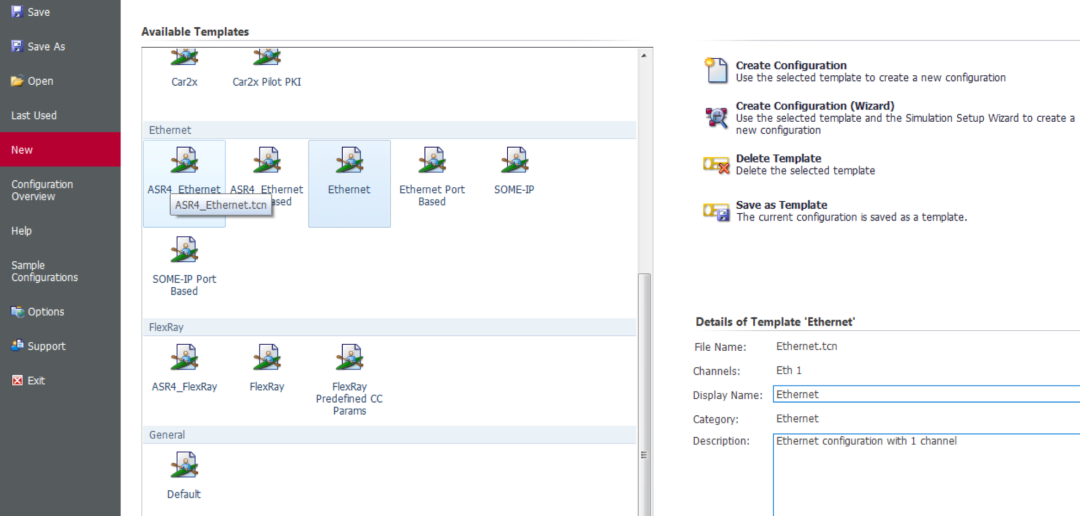

首先跟其他工程一样，打开工程，选择Ethernet，在Option中配置以太网的路数。

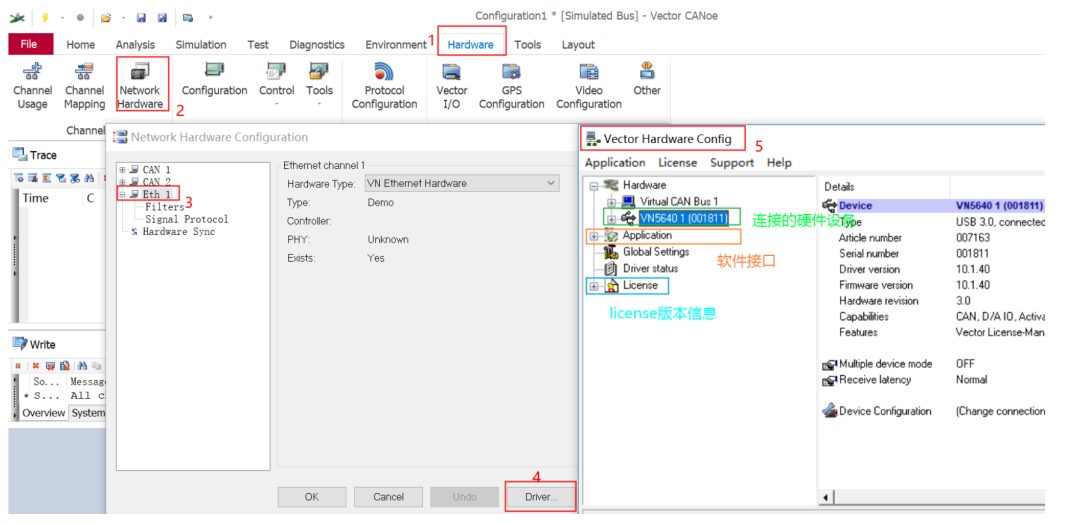

然后可开始配置硬件了，相比于CAN的配置，以太网相对麻烦一些，如下图所示。

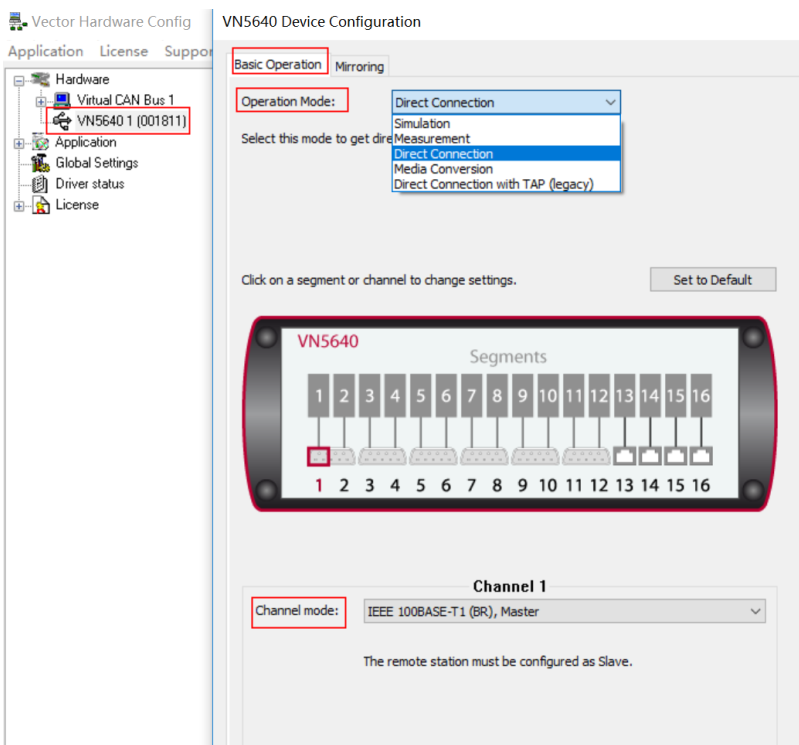

这里有几个配置梳理一下。一个是device Configuration里的operation mode配置。分别有Simulation、Measurement、Direct Connection、Media Conversion、Direct Connecton(legacy)，以及Channel Mode。



Simulation

此模式将所有可用的以太网通道分组为一个网段。可以通过内置的以太网交换机来完成对以太网通道的访问， 该交换机学习MAC地址， 并根据学习到的规则进行报文转发。

Measurement

VN5640接口提供8个网络访问点， 每个访问点都可接入一个网段， 包含两个硬件通道。

bypass：PHY Bypass ， 包在两个硬件通道之间进行传输， 而没有任何延迟。MAC Bypass， 包以最小的延迟在两个硬件通道之间传输

Direct Connection

选择此模式可直接访问所有16个硬件通道。通常用于诊断应用程序。

Media Conversio

选择此模式可将具有不同传输媒体要求的以太网设备彼此连接。VN5640提供了四个媒体转换器和四个其他网络访问点

Direct Connection with TAP (legacy)

这只是现有应用程序的旧模式。请勿将其用于新的应用程序。

选择此模式以激活“传统” 模式。此模式取决于原始的VN5610行为。

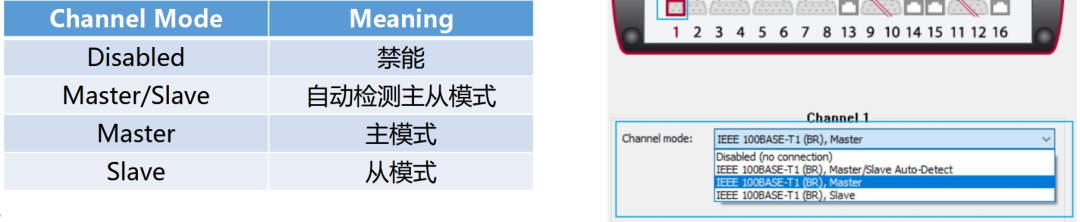

而通道模式Channel Mode，则有两种分别为BroadR-Reach和RJ-45，Broad-Reach分别有四种如下。



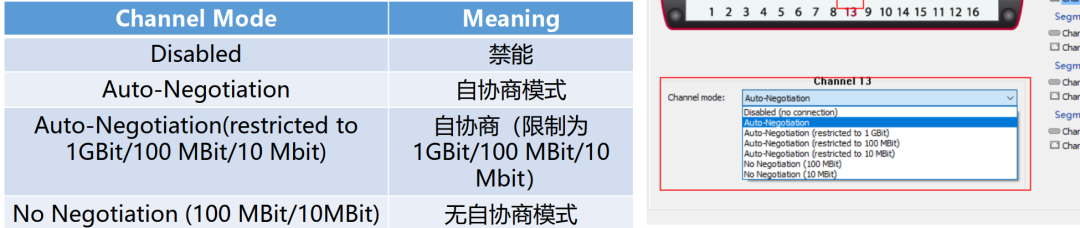

RJ-45也有四种，如下所示。

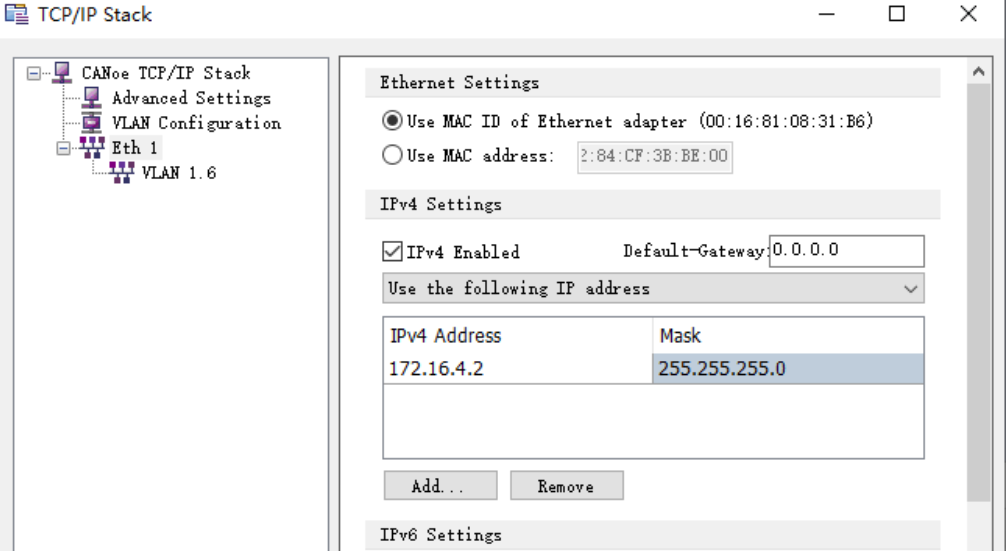

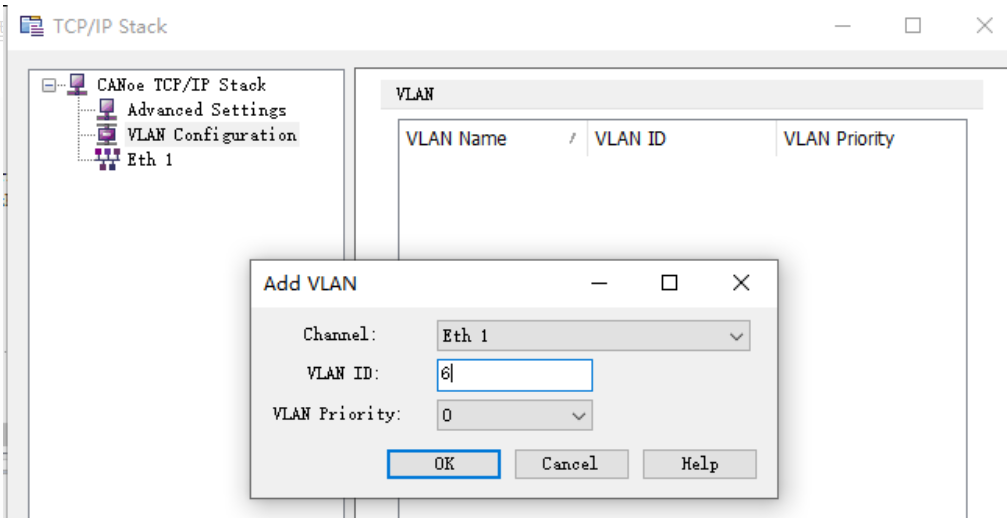

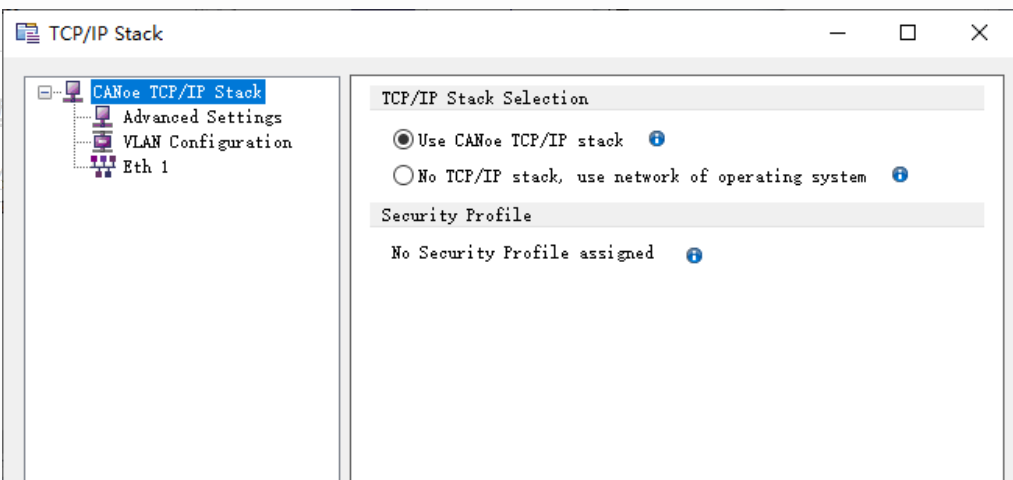

这些完成之后，可以配置Tcpip协议栈了，包括ip、vlan等，如下图所示。







以上就是CANOE 以太网的一些配置记录。
