ADAS-CIS相机内外参模型与标定实战

baoshijie

“ CIS可见光相机是ADAS的眼睛，而相机标定则是其应用的基础，本文为初学者讲述了相机标定的模型以及逻辑，最后使用opencv中自带的例程演示了相机标定的demo。”

01—

相机模型
1.1 模型概述

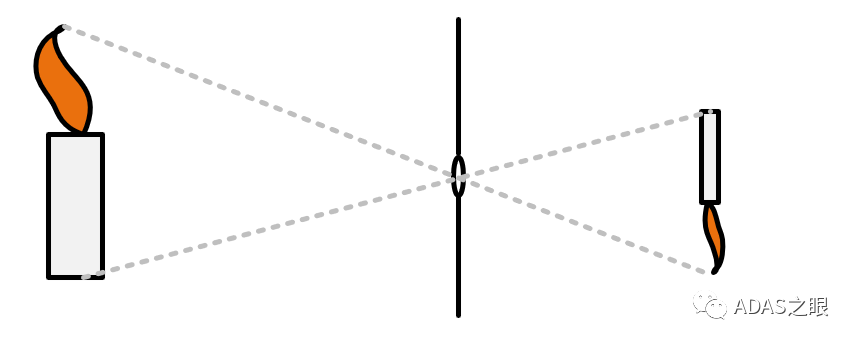

初中物理我们便学习了基础的小孔成像原理，现实生活中的蜡烛经过小孔之后，在小孔背面形成了物体倒立的投影，如下所示：



本质上，相机模型与小孔成像原理一样，不同的是，在真实的相机应用中：

由于镜头的畸变，使得投射到相机平面的光线会产生畸变，因此图像会存在平行于像面的径向畸变；由于相机水平以及垂直方向安装的误差，导致相机的光心并不是在相机的正中心；由于相机安装的角度的误差，导致相机并不是垂直于镜头安装的，因此相机存在切向畸变

1.2 数学模型

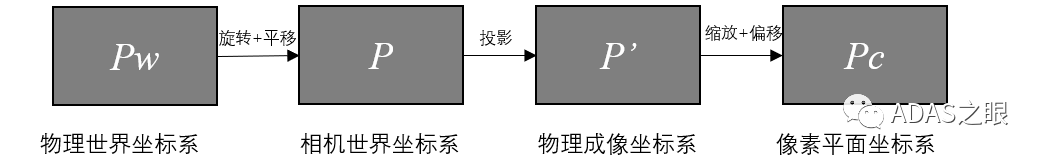

真实的物理世界中一点Pw，我们可通过（Xw，Yw，Zw）进行具体定位。而相对于真实物理世界而言，相机世界中有三个坐标系，相机世界坐标系、物理成像坐标系以及像素坐标系，而相机标定的本质是找到一个数据模型，完成下图的转变：

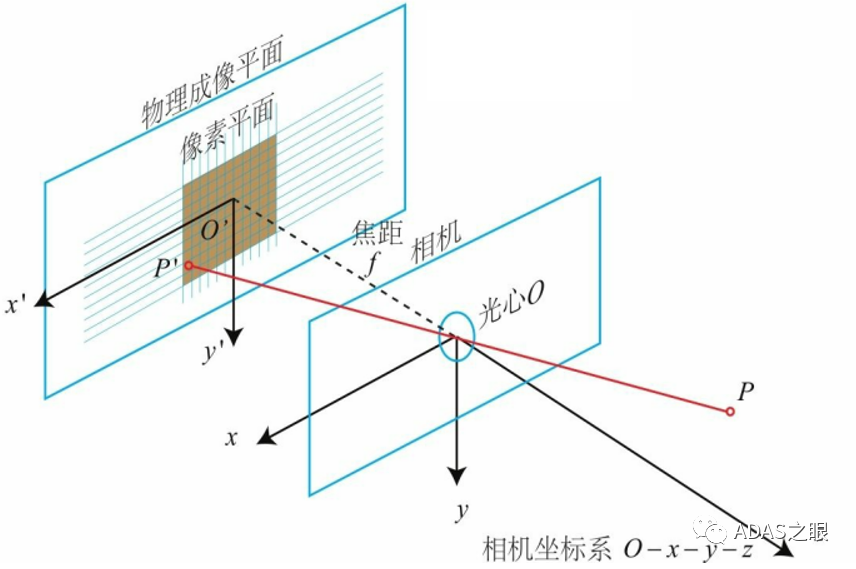

相机世界三个坐标系的关系如下所示：



其中：

P是相机世界坐标系中的一点，坐标为（X，Y，Z）；O是针孔成像中的光心，也就是相机世界坐标系的原点（0，0，0）；P'是P经过针孔模型后在物理成像坐标系中投影的点，坐标为（X'，Y'）；f是焦距，即现实相机中镜头的焦距。

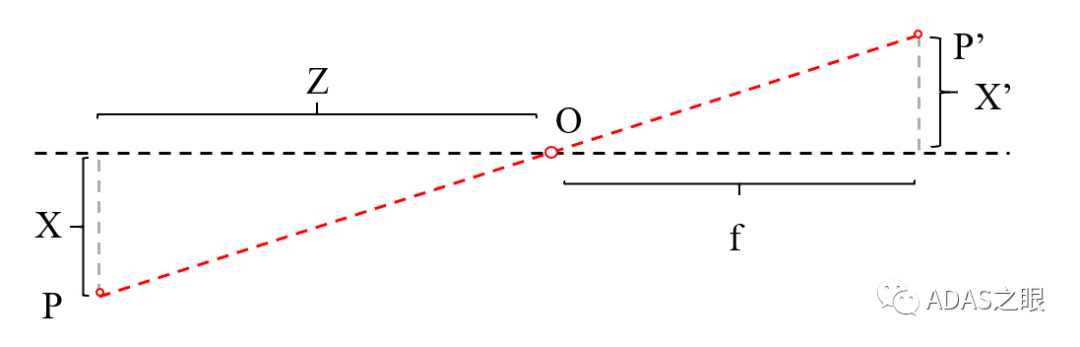

在不考虑畸变的理想情况下，P点以及P'点分别在世界坐标系以及物理成像坐标系形成了相似三角形：



根据相似三角形我们可以获取如下关系：



将上式整理可以得到P'点X'以及Y'的坐标值为：



这里完成了相机世界坐标系到物理成像坐标系的转换。现在在物理成像平面中有一个像素平面o-u-v，其中o是图像左上角原点，u、v分别与是物理成像坐标系的x、y轴平行。因此可以看出，o-u-v坐标系是经过物理成像坐标系X'-Y'缩放加平移过来的。现在假设P'在像素平面的坐标为（u，v），u、v轴的缩放系数分别为α和β，原点平移了（cx，cy）的话，那么物理成像坐标系中P'点转化成像素坐标系的关系如下：



把X'和Y'带入，并把αf以及βf统一成fx以及fy可以得到：



将上式转换成矩阵的形式如下：



其中，中间的矩阵参数K既是相机模型的内参。另外，由于相机的运动，因此外界物体的真实世界坐标系需要通过外参参数旋转矩阵R以及平移矩阵t来转换到相机的世界坐标系，这里真实世界坐标系我们认为是Pw，因此有：



其中K是内参、T是外参，T的一般形式为：

[R,  t]

至此，理想相机模型已经推导出来了。

1.3 畸变模型

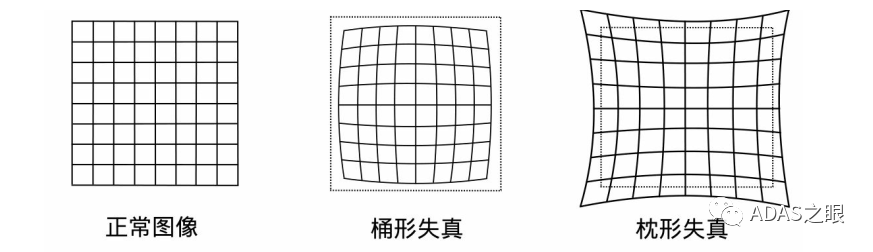

在1.1中我们提到了真实相机存在各种各样的畸变以及安装误差。首先我们看由于镜头的不完美导致的径向畸变，它主要分为两种：桶形畸变以及枕形畸变，如下图所示：



在研究生课程数值分析中我们学习过非线性多项式拟合，而径向畸变刚好可以用多阶多形式进行拟合，经过校正的ycorrect以及ycorrect拟合多项式可以如下表示：

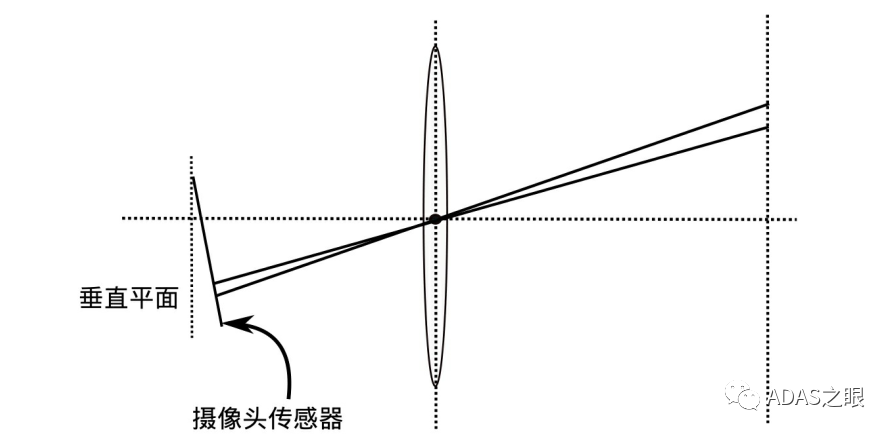

可以看出，对于畸变比较小的中心区域，k1起到了主要作用，而对于畸变比较大的边缘区域，主要是k2在起作用。普通相机k1、k2便可以很好地校准畸变，对于畸变较大的鱼眼相机，往往还需要k3进行校正。切向畸变来源于镜头、sensor安装的偏差，最直观来源的如下图所示：



对于切向畸变，我们可以使用另外两个参数p1以及p2进行校准，如下所示：



结合径向畸变以及切向畸变，可以得到最终的校准公式如下：



最终，我们将纠正的坐标通过内参矩阵进行计算，便可得到其在图像正确的位置：



至此，相机内参模型已经讲清楚。下面，我们使用opencv自带的历程，真实的跑一下相机标定的demo。

02—

OpenCV标定demo
2.1 开发环境

软件开发环境：

ubuntu20.04vs codeopencvcmakeg++make

软件安装：
sudo apt-get install make cmake gcc g++ gitopencv源码编译安装：
git clone https://github.com/opencv/opencv.git #拉最新源码cd opencvmkdir buildcd build/cmake .. #等待漫长的下载以及配置make -j12 #具体编译线程数按照自己电脑情况来，然后等待执行完毕sudo make install
将./opencv/samples/cpp/tutorial_code/calib3d/camera_calibration/目录下面的所有文件复制到你的工作目录下面：
camera_calibration.cpp  in_VID5.xml  out_camera_data.yml  VID5.xml在工作目录下新建build目录，然后复制./opencv/samples/data/left*.jpg图像到工作目录的build下。

2.2 编译运行demo

在工作目录下新建CMakeLists.txt，内容参考如下：
# cmake needs this linecmake_minimum_required(VERSION 3.1)# Define project nameproject(opencv_example_project)# Find OpenCV, you may need to set OpenCV_DIR variable# to the absolute path to the directory containing OpenCVConfig.cmake file# via the command line or GUIfind_package(OpenCV REQUIRED)# If the package has been found, several variables will# be set, you can find the full list with descriptions# in the OpenCVConfig.cmake file.# Print some message showing some of themmessage(STATUS "OpenCV library status:")message(STATUS "    config: ${OpenCV_DIR}")message(STATUS "    version: ${OpenCV_VERSION}")message(STATUS "    libraries: ${OpenCV_LIBS}")message(STATUS "    include path: ${OpenCV_INCLUDE_DIRS}")# Declare the executable target built from your sourcesadd_executable(calibration camera_calibration.cpp)# Link your application with OpenCV librariestarget_link_libraries(calibration PRIVATE ${OpenCV_LIBS})
然后在build目录下执行：
cmake ..make
编译完毕之后，因为文件路径变动，因此需要修改VID5.xml以及in_VID5.xml文件，VID5.xml存储了需要标定哪些图像：
<?xml version="1.0"?><opencv_storage><images>left01.jpgleft02.jpgleft03.jpgleft04.jpgleft05.jpgleft06.jpgleft07.jpgleft08.jpg</images></opencv_storage>
in_VID5.xml主要修改点在于VID5.xml的位置
<Calibrate_Pattern>"CHESSBOARD"</Calibrate_Pattern>
  <!-- The input to use for calibration.     To use an input camera -> give the ID of the camera, like "1"    To use an input video  -> give the path of the input video, like "/tmp/x.avi"    To use an image list   -> give the path to the XML or YAML file containing the list of the images, like "/tmp/circles_list.xml"    -->  <Input>"VID5.xml"</Input>  <!--  If true (non-zero) we flip the input images around the horizontal axis.-->  <Input_FlipAroundHorizontalAxis>0</Input_FlipAroundHorizontalAxis>
  <!-- Time delay between frames in case of camera. -->  <Input_Delay>100</Input_Delay>
修改之后，运行demo如下：
./cabraition ./in_VID5.xml

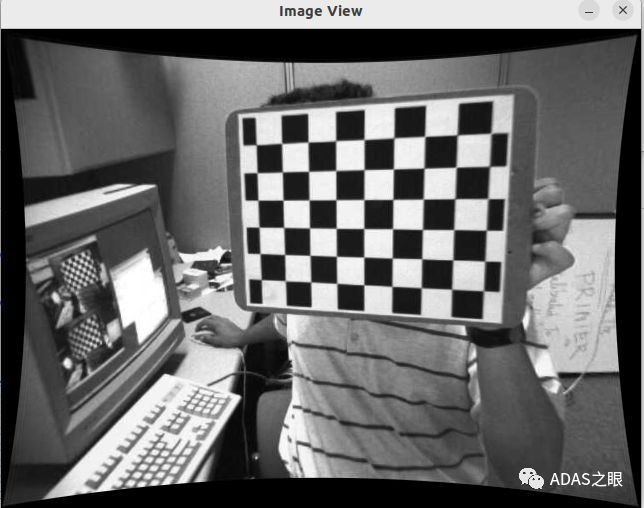

此时运行便会提取图像中的角点进行校准，标定完毕之后会显示畸变校准后的图像：



在app目录下会生成out_camera_data.xml，其中相机参数如下：
<camera_matrix type_id="opencv-matrix">  <rows>3</rows>  <cols>3</cols>  <dt>d</dt>  <data>    5.4340333589622401e+02 0. 3.1950000000000000e+02 0.    5.4340333589622401e+02 2.3950000000000000e+02 0. 0. 1.</data></camera_matrix><distortion_coefficients type_id="opencv-matrix">  <rows>5</rows>  <cols>1</cols>  <dt>d</dt>  <data>    -3.0200616231670130e-01 1.5646925098754344e-01 0. 0.    -6.5880224677954125e-02</data></distortion_coefficients>
其中，camera_matrix 3*3即相机内参，distortion_coeffiecients 5*1即为相机畸变参数，至此相机demo演示完毕。

03—
结束语

本文介绍了相机模型以及内外参数的含义，并使用opencv的demo做了一次标定的流程，如果想要直接可运行的源码可以后台私信，希望对使用相机的初学者有一定的帮助。
