ADAS-PCB原理图封装神器之Orcad Library Builder

laoxiang21

“ 现代电子设计中，准确和完整的元件库对于成功的项目实施至关重要。然而，手动创建和维护庞大的元件库常常是一项耗时且繁琐的任务，容易导致错误和不一致性。为了解决这一挑战，Orcad Library Builder应运而生。它提供了一个高效且直观的方法来创建、组织和管理电子元件库，使设计工程师能够专注于更加关键的设计任务。无论是初学者还是经验丰富的专业人士，Orcad Library Builder都为他们提供了一个简便而强大的工具，以构建符合标准和规范的完整元件库。今天笔者以实际项目中使用的镁光的DDR颗粒为例，演示其创建symbol的使用流程，展示其强大应用。”



01

—

软件介绍

Orcad Library Builder是一款功能强大的软件工具，是Cadence公司旗下的原理图符号（schematic symbol）及PCB封装库（PCB footprint）自动创建神器，其可以根据元器件Datasheet里边对元件的管脚描述信息，自动创建symbol及匹配的 PCB footprint 封装。作为电子设计领域的重要工具，它能够帮助电子工程师提高设计效率和准确性。



Orcad Library Builder提供了一个直观易用的界面，使得用户可以轻松创建符合自己需求的库。无论是从零开始创建库符号，还是导入外部数据源的元件信息，用户都可以根据自己的项目要求，快速新建、添加、修改和删除元件，以满足不同项目的设计需求。

此外，Orcad Library Builder还具备强大的管理功能。用户可以编辑符号属性，确保库中的元件信息准确无误。工具还支持库部件的版本控制，使得用户可以轻松跟踪和管理元件的变化历史。与Orcad Capture和Layout的无缝集成，使得从库到设计的过程更加顺畅，减少了错误和重复工作。

Orcad Library Builder还具备优秀的可重用性。用户可以将创建好的库保存为标准的Orcad库文件，以便在将来的项目中重复使用。这种可重用性不仅提高了工程师的工作效率，还确保了设计的一致性和标准化。

Orcad Library Builder的出现简化了库的创建和管理过程，提高了设计效率和准确性，极大地简化和改善工程师们的电子设计工作流程。

02

—

使用简介

本章将以一个镁光DDR的实际案例，来演示如何使用软件一步一步的创建symbol的整个过程。

1.使用软件打开带有器件pin封装信息的datasheet

软件操作流程：

[File]->[Open]->[PDF]



*注意需要定位到带有封装信息的那一页PDF

2.导入BGA封装Map

软件操作流程：

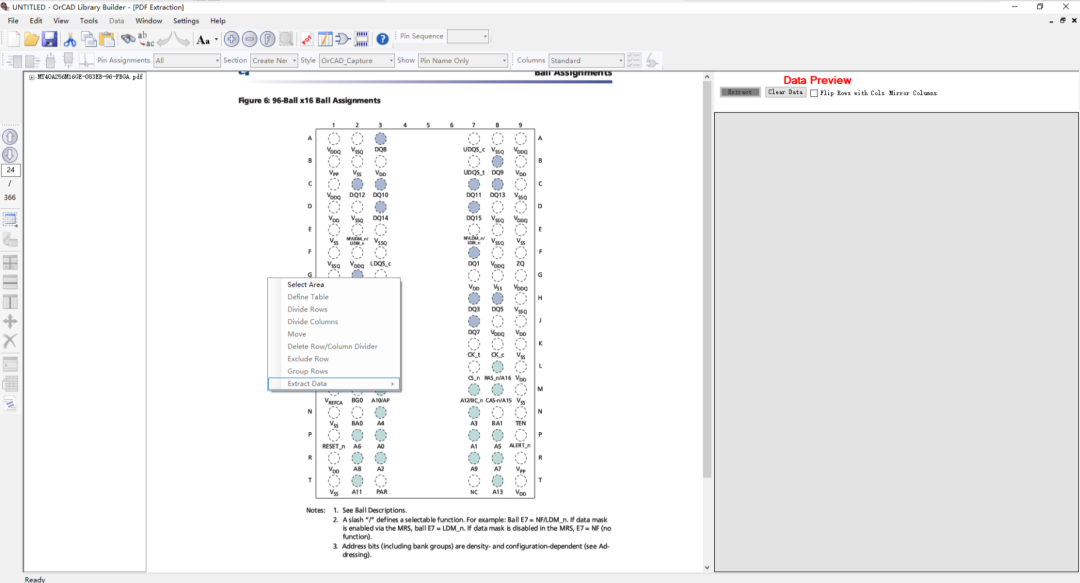

[鼠标右击]->[Select Area]->[BGA Map]



*注意选择Table/Pin或者BGA Map需要根据自己的文件的实际情况确定

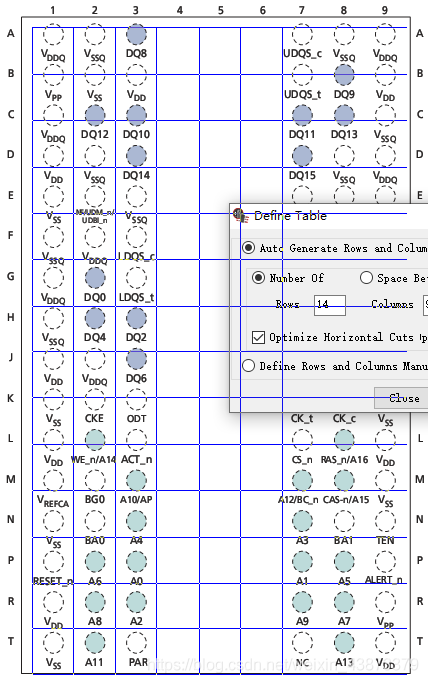

3.选择BGA封装区域

软件操作流程：

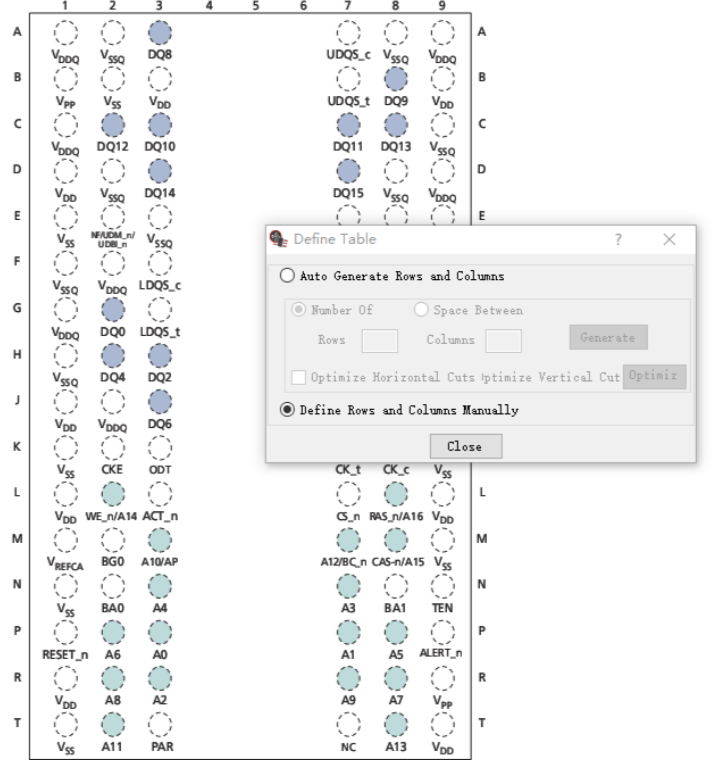

[鼠标选择封装黑线外沿]->[Define Rows and Columns Manually]->[BGA Map]



或者也可以自动进行选择，需要手动确定行列数值，软件操作：

[选择封装外沿]->[Auto Generate ...]->[Rows & Cols Input]



5.生成SymbolView Table

经过步骤4之后，在右侧会生成Table如下：



软件操作流程：

[点击软件上方的表格按钮]

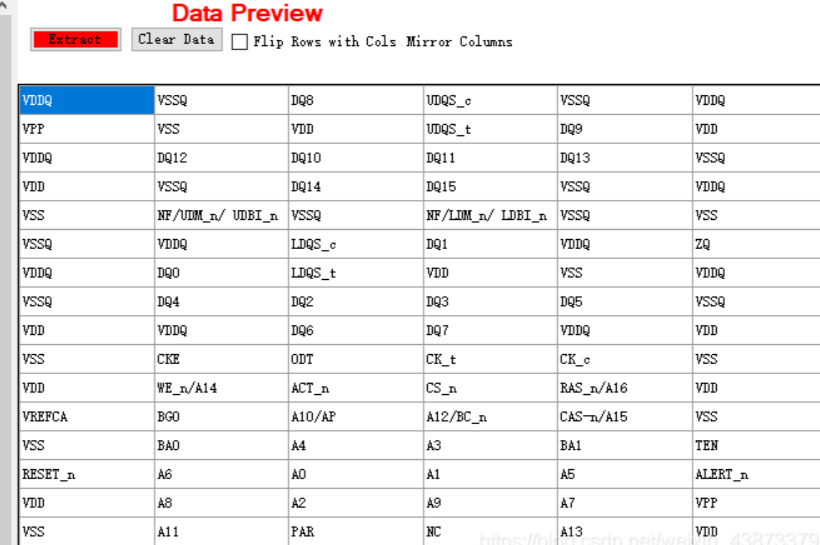

此时会弹出一个带有Pin信息的表格，此时需要把表格导入到Symbol View中进行编辑。软件操作流程：

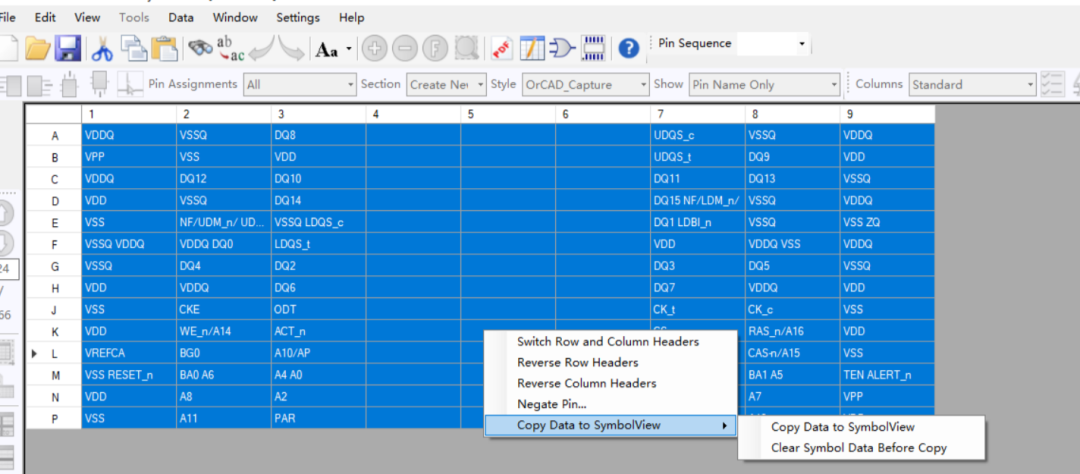

[Ctrl+A]->[鼠标右击]->[Copy Data to SymbolView]



6.生成Symbol Table

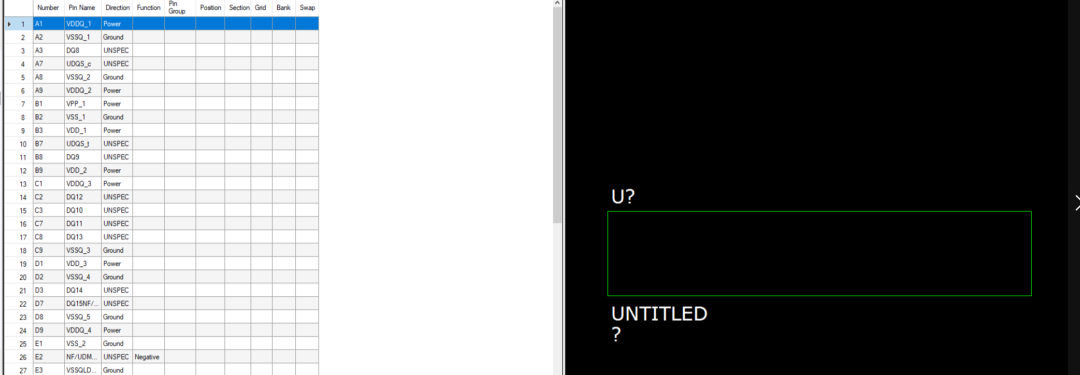

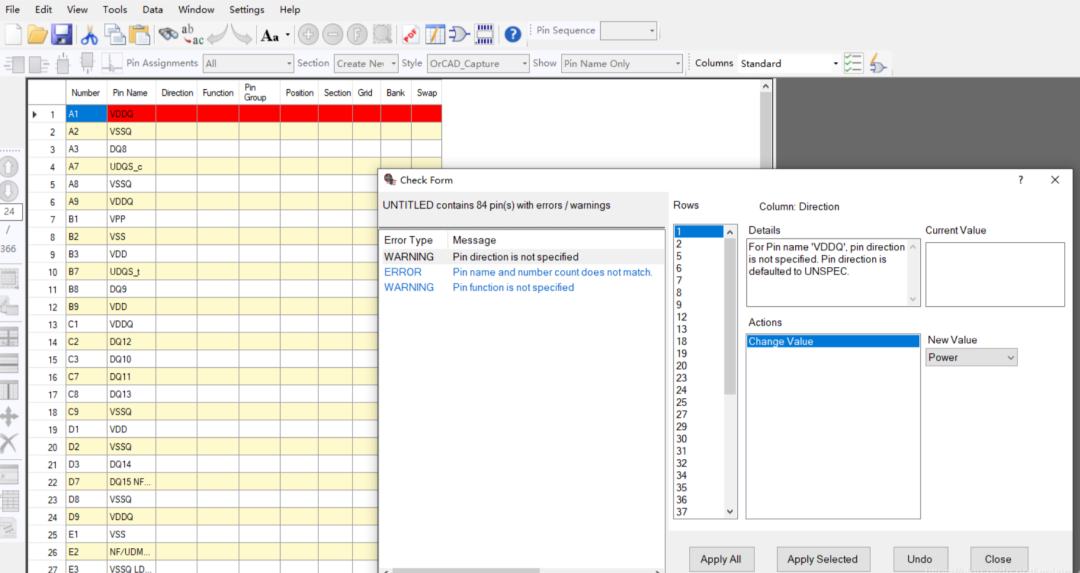

经过步骤5之后，会生成一个带有电源、IO、Pin信息编号Table如下，对于每个pin，我们都可以对其进行修改以修正软件的识别误差，如果没有问题则继续软件操作：

[Apply All]



7.生成Symbol

经过步骤5之后，此时软件会让我们建立一个工程，这里自己起名字就可以了，此时右边会生成一个Symbol图，如下所示：

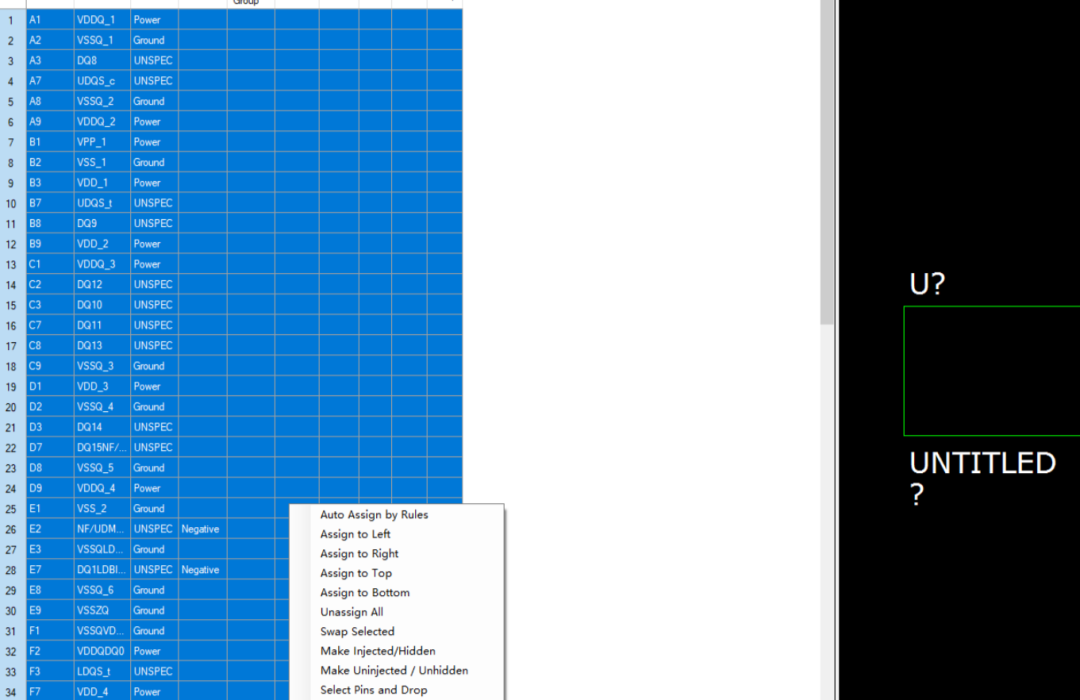

此时可以选择哪些引脚放在symbol的上下左右上，软件操作：

[选择pins]->[右击]->[Assign To Direction]

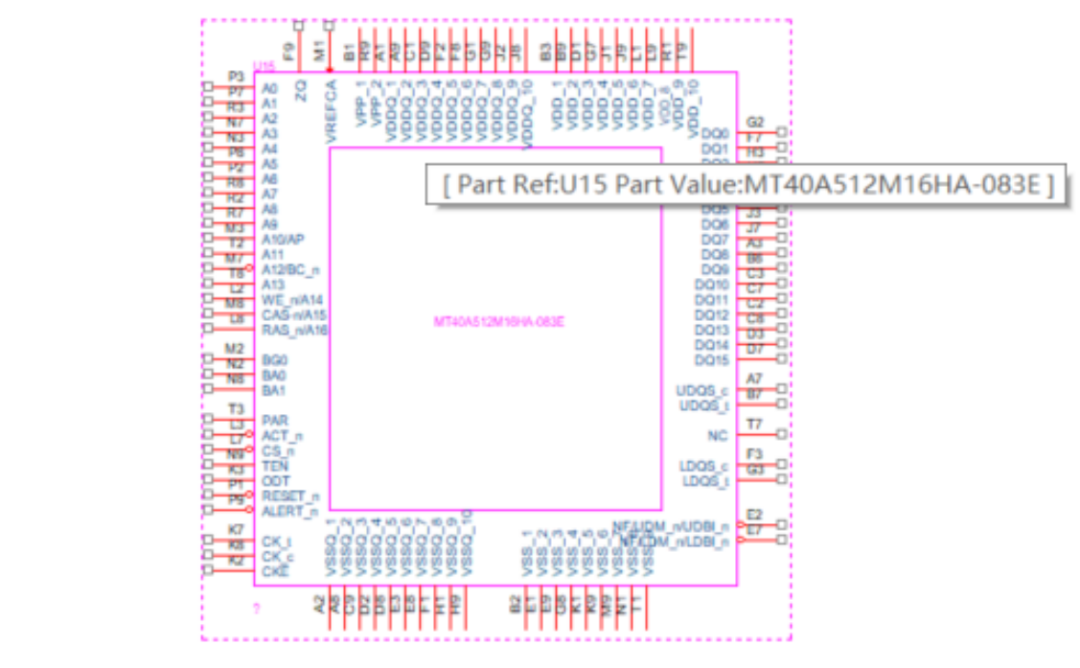

完成所有Pin的放置之后，会生成Symbol如下：



8.导出Symbol文件

经过步骤5之后，此时symbol已经完成了，可以导出原理图了，软件操作流程：

[File]->[Export]->[文件名]

生成文件如下所示：



此时封装生成完成，使用Orcad Capture CIS打开如下：



03

—

结束语

感谢您阅读关于Orcad Library Builder的介绍以及使用简介。作为一款功能强大的软件工具，Orcad Library Builder在电子工程师的设计工作中扮演着重要的角色。它能够帮助您快速创建和管理Orcad电路图库，提高设计效率和准确性。无论您是初学者还是经验丰富的专业人士，Orcad Library Builder都能够满足您的需求。我们相信，通过使用这个出色的工具，您将能够在电子设计领域取得更加优秀的成果。

如有任何问题或需要进一步了解，欢迎您关注我们的公众号，获取更多有关Orcad Library Builder的信息和更新。祝您在电子设计的旅程中取得成功！
