一起学习与了解优旦的一体式BMS产品

xiaocheng

今天一起了解下优旦的BMS（下图来自于优旦官网），说起优旦这家公司，我最早是17年左右在广州的一次展会上接触到的，感觉这家公司很有活力，合肥那边真的是有很多第三方做BMS的企业。

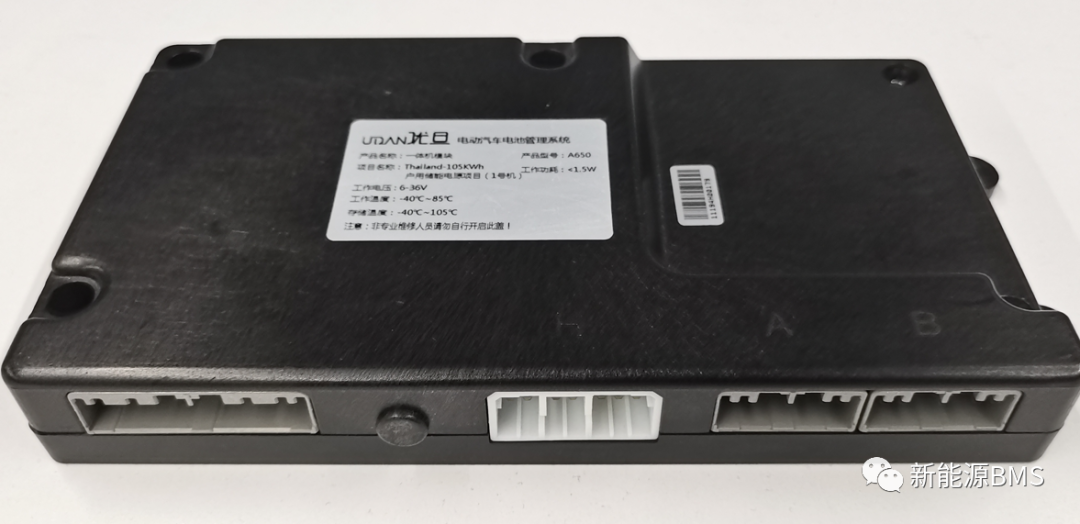

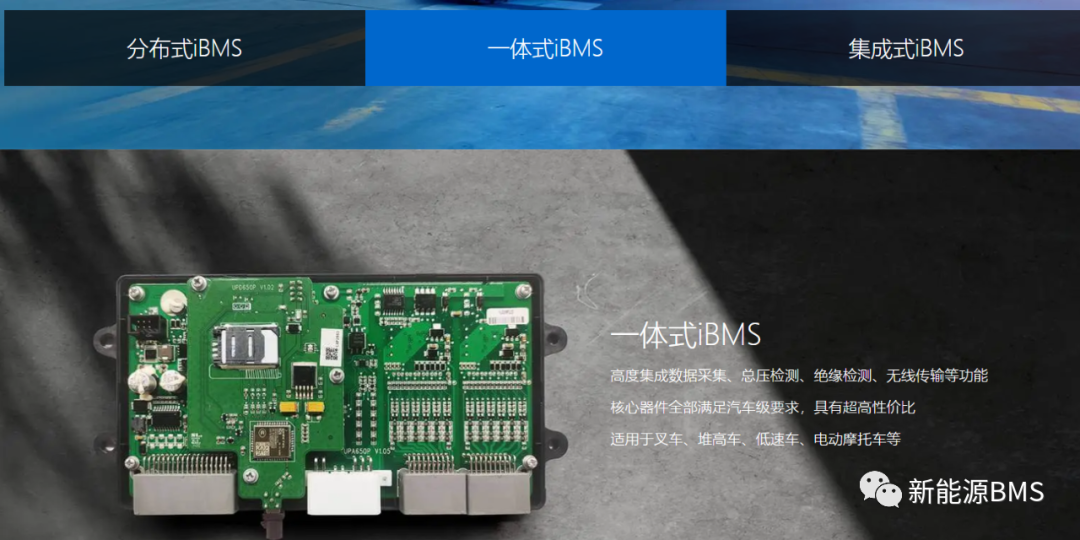

优旦的BMS如下图所示，从其官网了解到，这款BMS被称为一体式iBMS，整个产品的尺寸大概为230mm*115mm*30mm，外壳呈黑色，分为上下两部分壳体，壳体为塑料材质，整个产品的防护等级大概为IP3X。

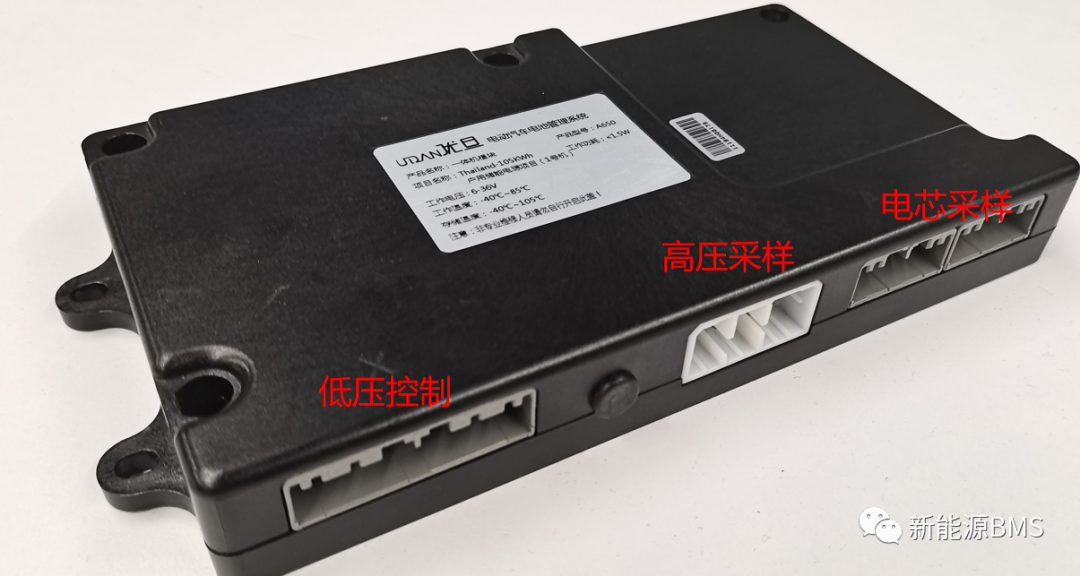

产品对外有4个连接器，并都在同一侧，按照功能上面划分，可以归为低压控制接口、高压采样接口与电芯采样接口三种类型。

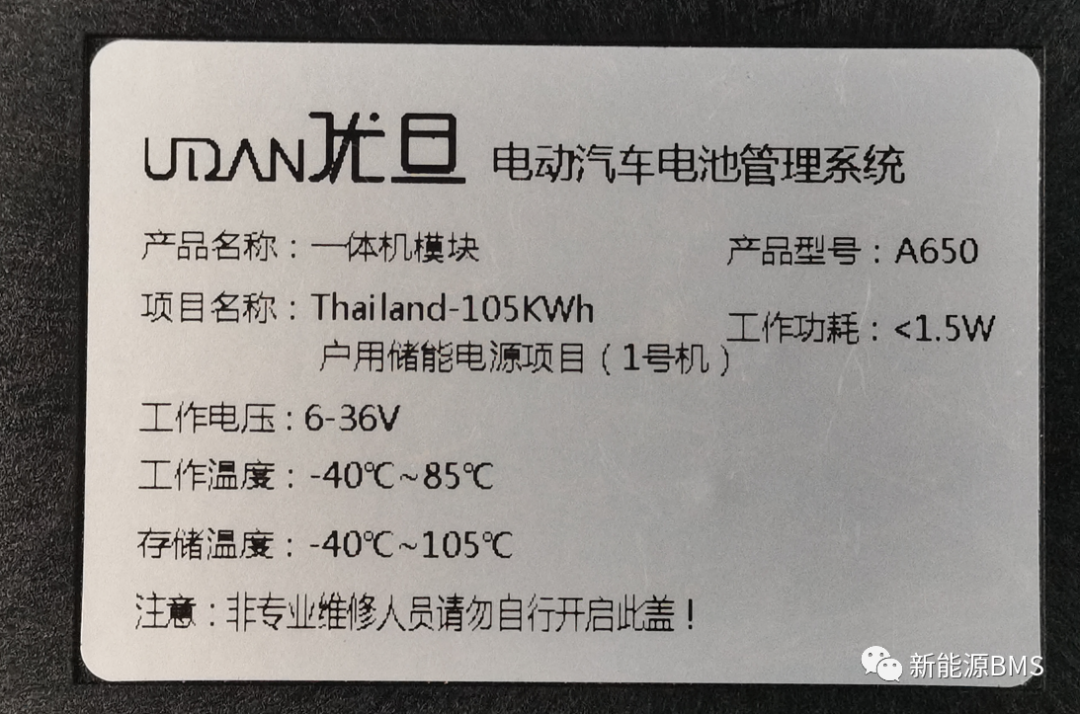

上壳体贴有产品标识，如下图所示，这个产品用在了户用储能项目上面，并标有型号A650，名称为一体机模块；同时注意到它的供电电压范围比较宽。

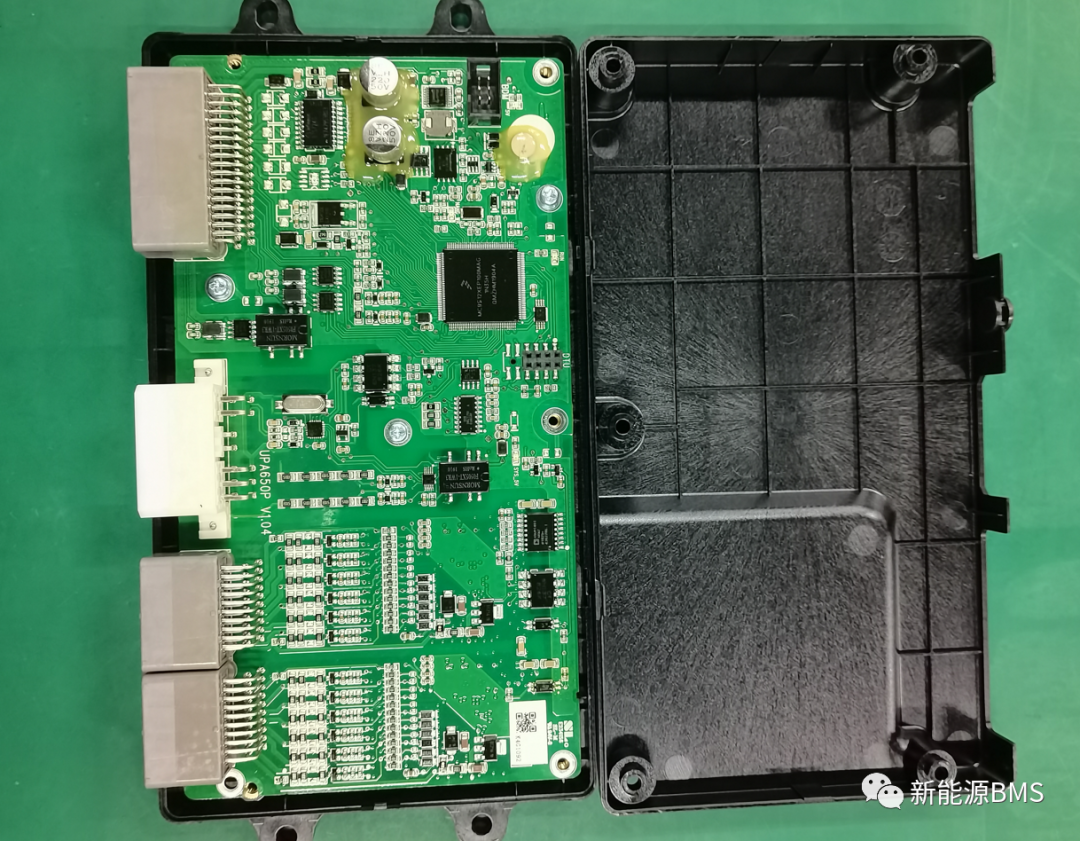

接着拆掉上壳体，如下图所示，PCBA就可以清晰地看到了，大概可以看到上面集成了AFE采样、高压采样以及低压控制等电路，所以被称为一体机。

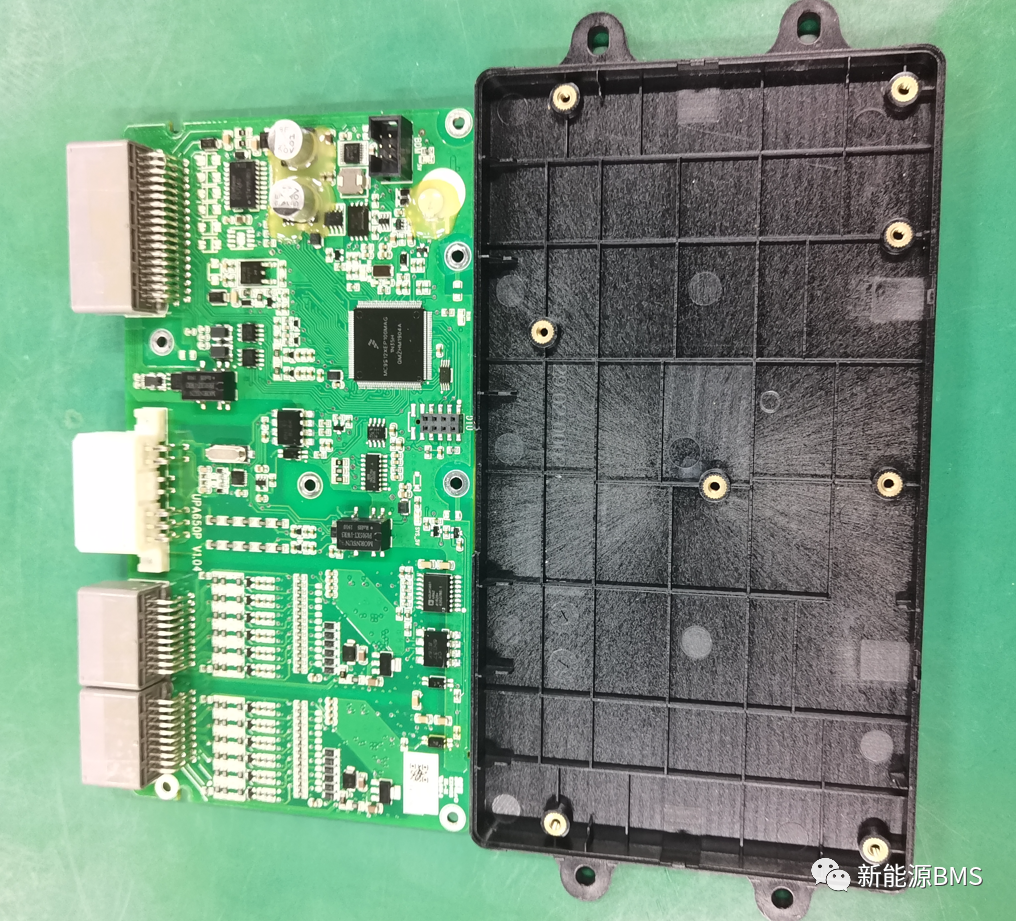

再将下壳体拆下，如下图所示，PCBA与下壳体通过8个螺钉进行固定，因为壳体都是塑料材质，所以壳体本身没有搭铁接地点。

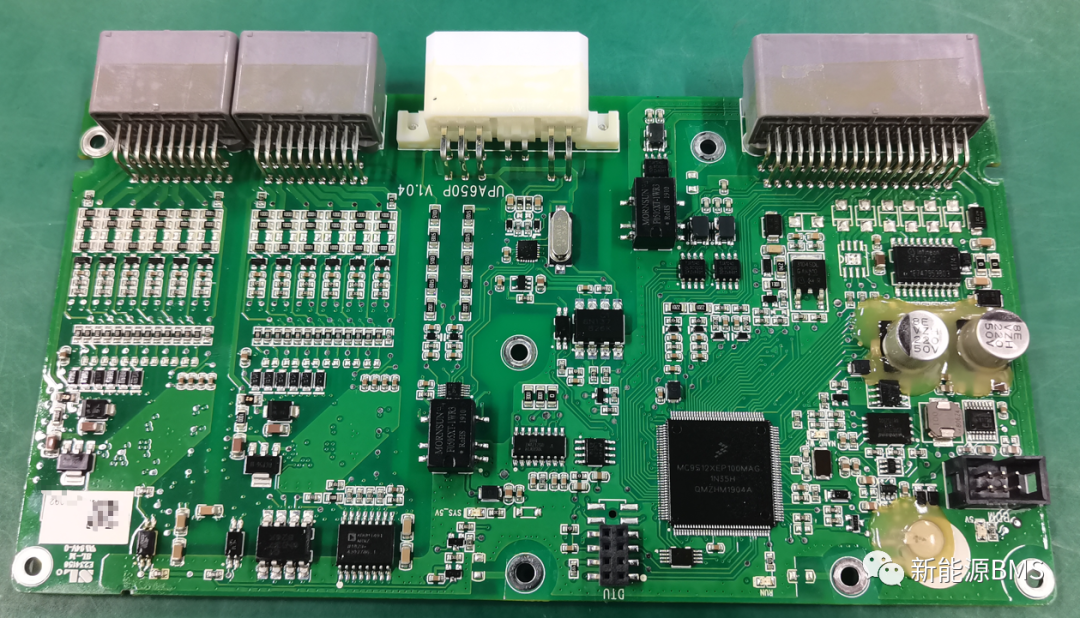

下面来一起看一下PCBA，如下图所示：整个PCBA的尺寸大概为195mm*110mm*17mm，PCB呈绿色，厚度为2mm，是四层板；PCBA在T面有几处点胶的地方，一个是电解电容，另外一处是纽扣电池，应该是有RTC电路；T面的器件最小封装为0603。



PCB正反两面都有布置测试点，表层镀锡，过孔都未开窗，有塞绿油。

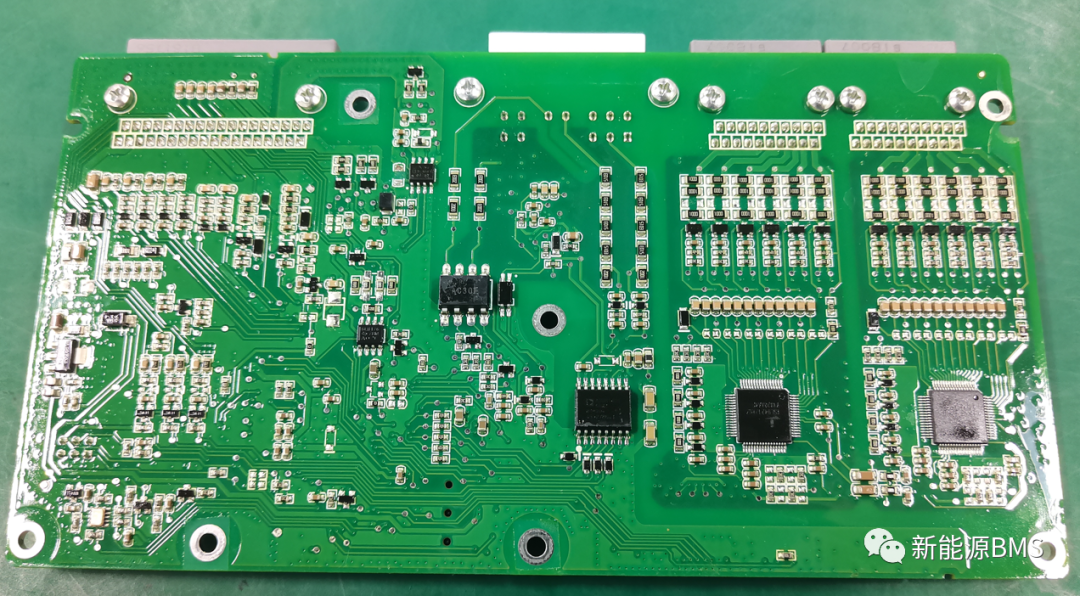

看一下B面的图片，三防漆涂覆区域包括了所有器件，T\B面都有涂覆；工艺顺序是是先点胶，后涂覆三防漆；四个连接器都是直插封装，并通过锁螺钉固定。

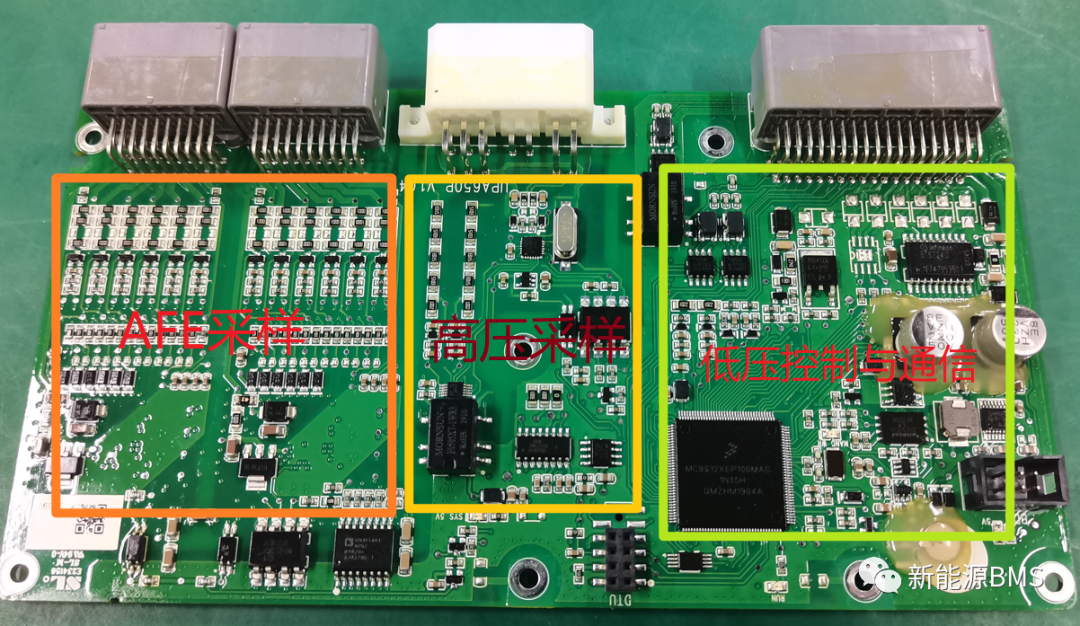

接下来简单看一下PCBA上面的关键功能电路，大体的位置划分如下图。

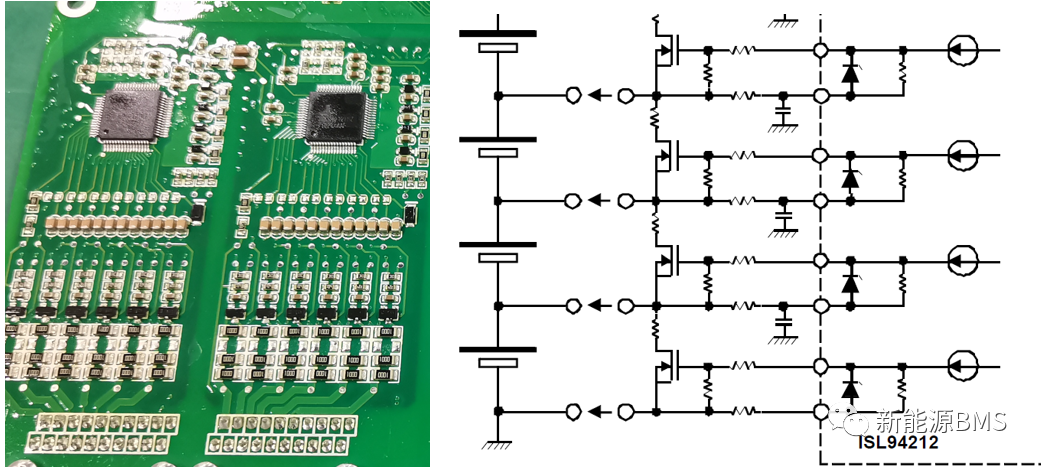

首先看一下AFE采样电路如下图：AFE选择的是瑞萨（intersil）的ISL94212，最大采集12串电芯，可以看出是外部均衡方案，等效均衡电阻为33Ω（3个100Ω/1206并联）；单板上面一共两个AFE，所以加起来采集24串电芯。

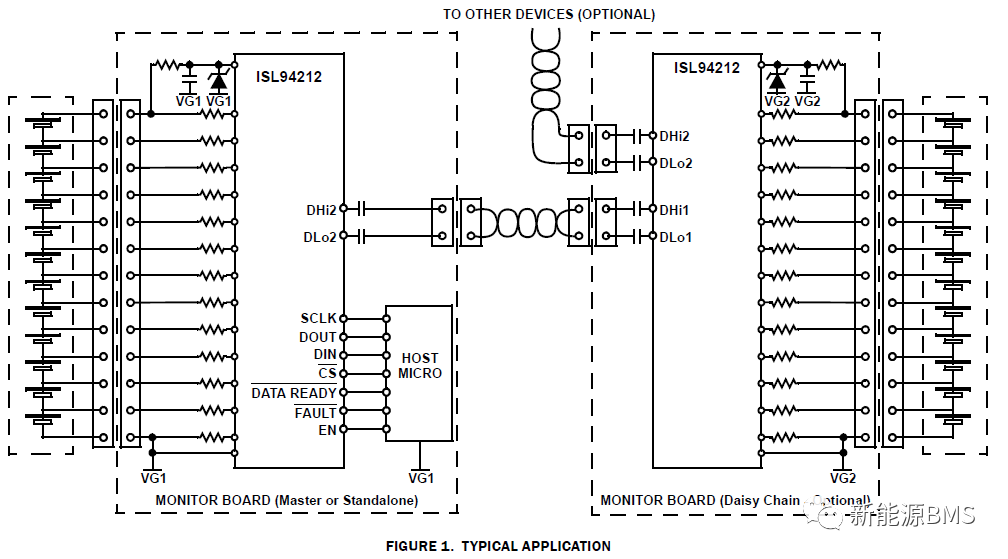

ISL94212应用框图如下（来自瑞萨官网），这个AFE是比较早期的型号，主要应用于工业场合；在汽车应用中比较新的型号是ISL78714，最大可以采集14串电芯；瑞萨的AFE目前在汽车应用中还不太多，也在大力推进中。

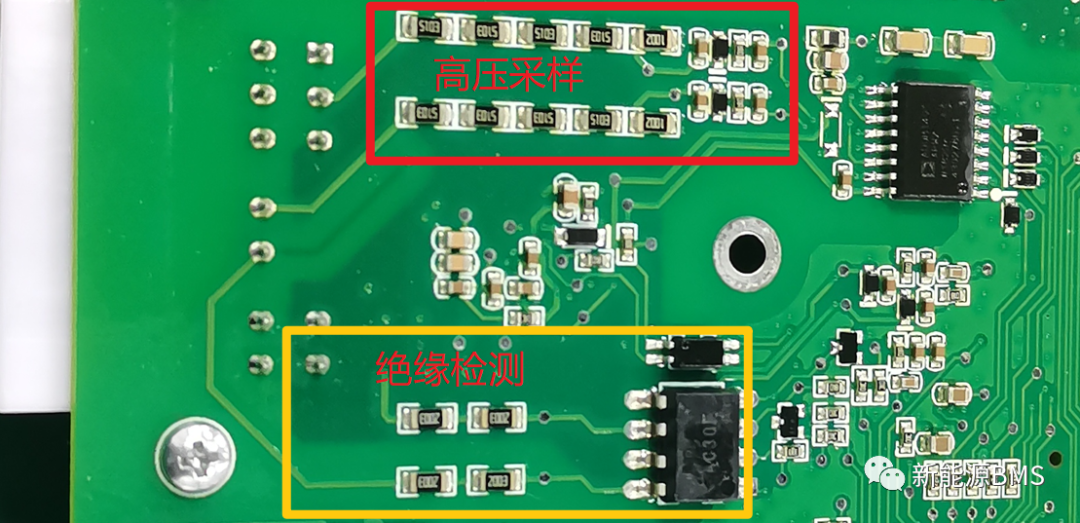

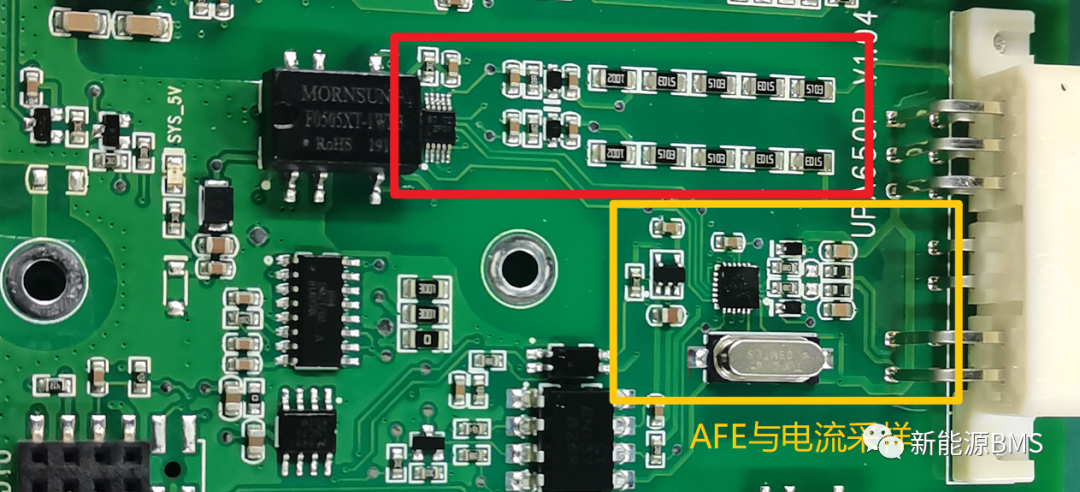

接着看一下高压采样部分电路：如下图所示，在T面，红色框内为总电压采集电路，使用了5个510KΩ的大电阻分压；黄色框内为AFE芯片，内部集成ADC，还可以清晰地看到有一路分流器电流采样输入连到此处；需要外置晶体。



在B面，可以清晰看到绝缘检测电路，应该是电桥法方案，使用光MOS做隔离开关。

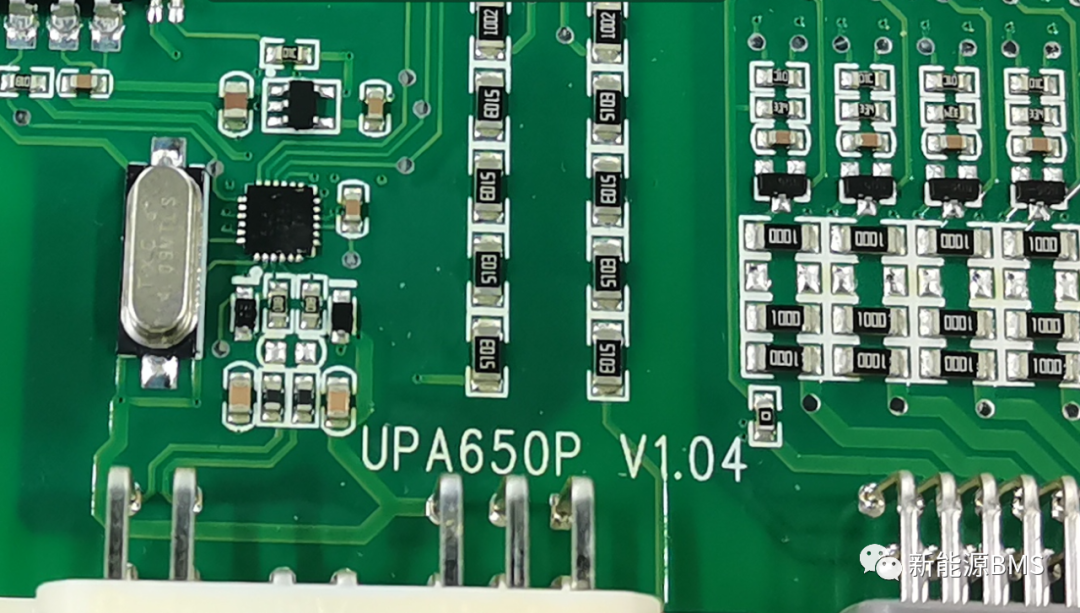

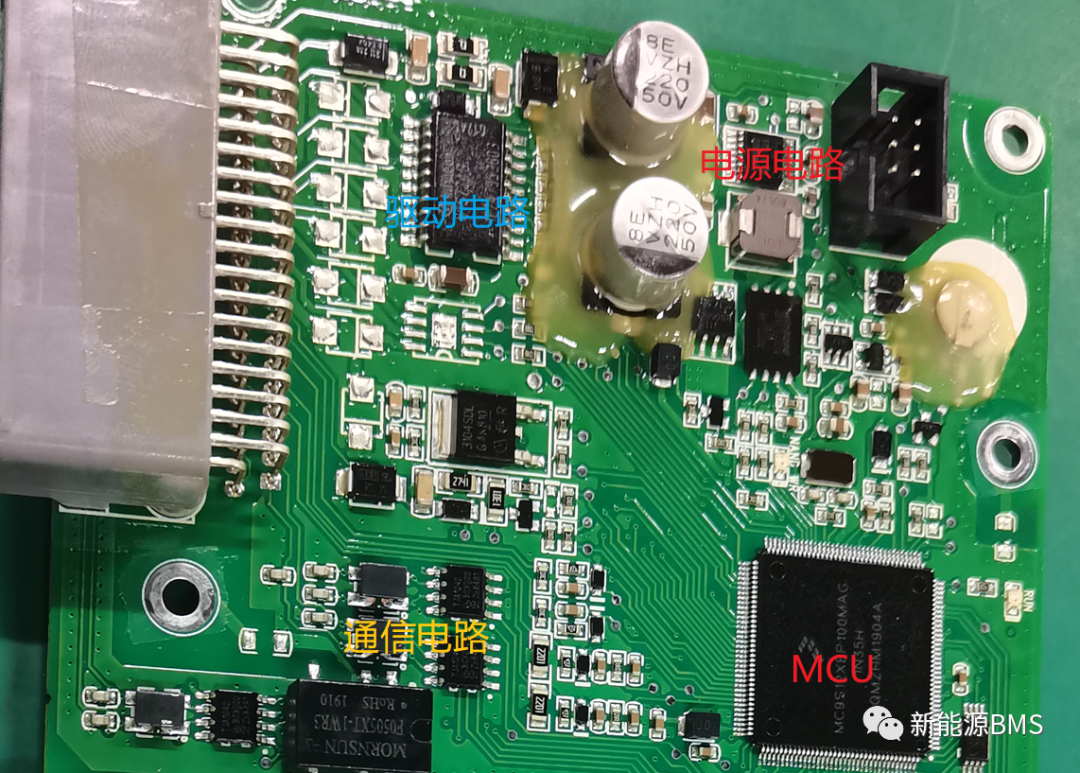

最后看一下低压电路：如下图所示，关键电路划分做了标注，MCU选用的是NXP的MC9S12XEP100；对外有3路CAN通信，收发器选用的是NXP的TJA1042；主电源芯片选取的是TI的LM46002，注意此处的电解电容为50V的，因为其供电范围要求比较宽，在12V系统一般都选择35V左右；驱动芯片选择的是英飞凌的BTS724G，类型为高边开关。



总结：
磨蹭着写到2021年的最后一天才发文，顺便总结下：今年总的来说主要内容是工作，整年加班大概有400+小时，不过比之前在HW要少很多，哈哈；另外也花了很多精力在家人身上，步入中年的生活可能就是这样；剩下的精力就是写文章了，另外发现今年我的发际线明显后移；最近有在思考想要做的东西与方向，预计明年将会迎接很多新的挑战，告别2021，迎接2022，大家一起加油；以上所有，仅供参考。
