MODEL S Plaid的12V电池BMS硬件学习与介绍

lichengwan

特斯拉在去年的6月份交付了新车型MODEL S Plaid，这个车上面的小电池（通常为12V铅酸电池）采用了锂离子电池的形式，并配备了BMS，今天一起学习了解下。

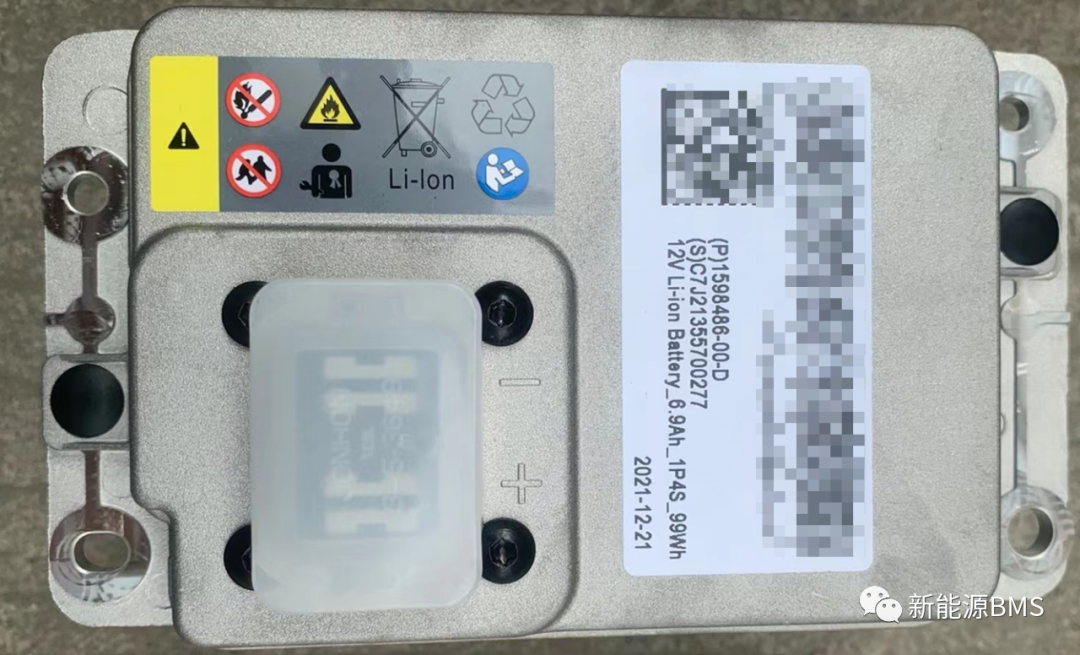

下图为这个小电池实物图，从铭牌信息中可以了解到，这个电池是1P4S的，电芯容量6.9Ah，能量为99Wh。

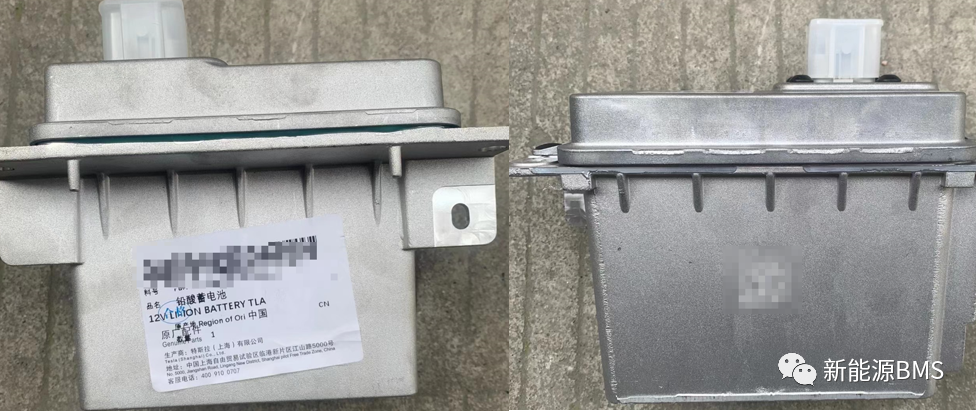

电池的侧面图如下：全金属外壳，分为上下两部分壳体，对外的输出连接器在顶部。

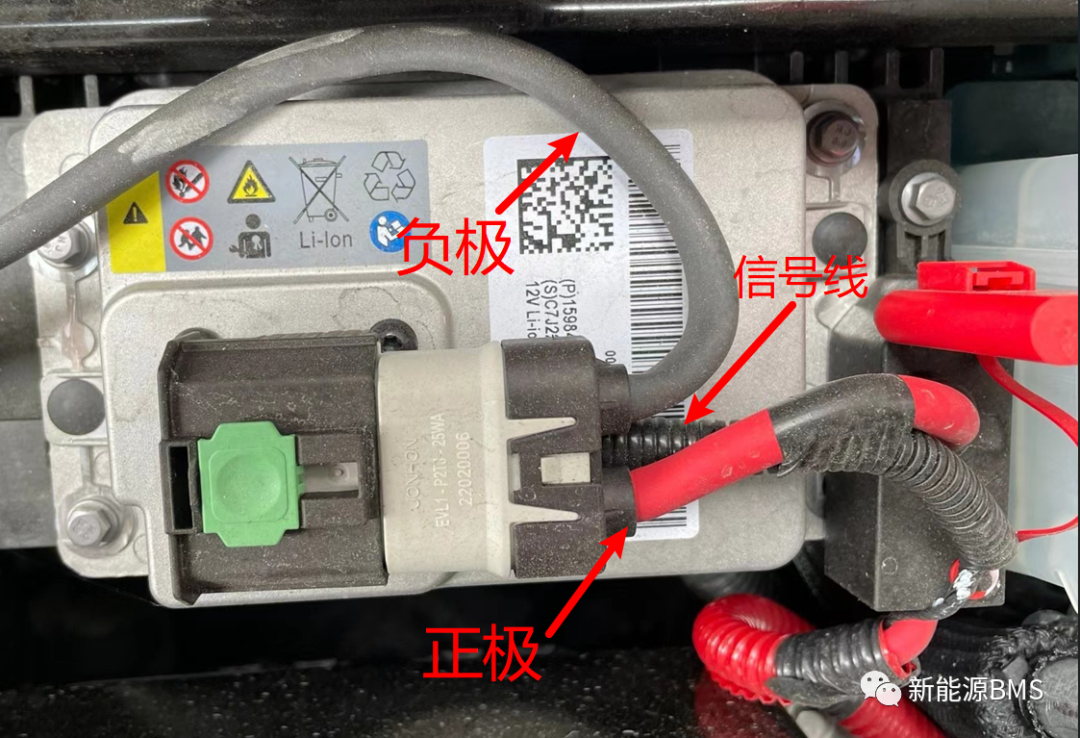

这个电池在实车上面的连接方式如下：对外除了12V的正负极外，还有一个由黑色波纹管包裹的信号线。

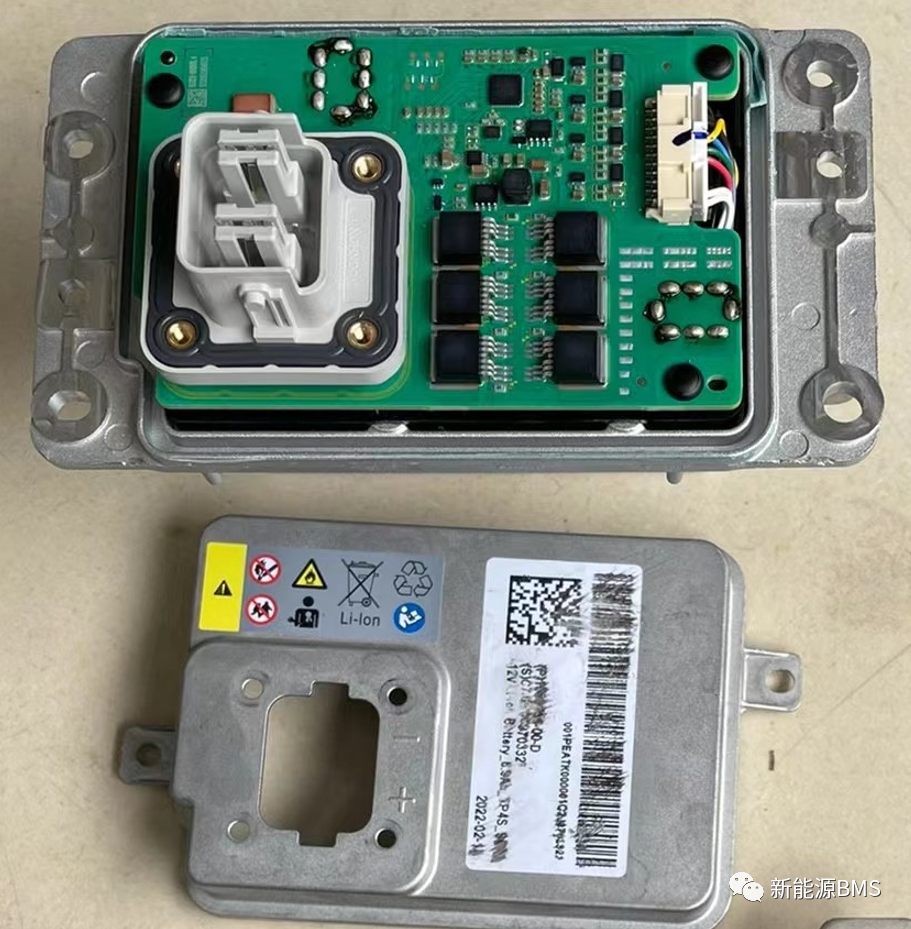

拆掉小电池的上盖，露出了里面的BMS控制板；它某种角度看就是集中式的BMS拓扑，上面包括单体的状态检测以及充放电的控制等，当然它属于电压等级A的低压电路，不需要绝缘检测等。

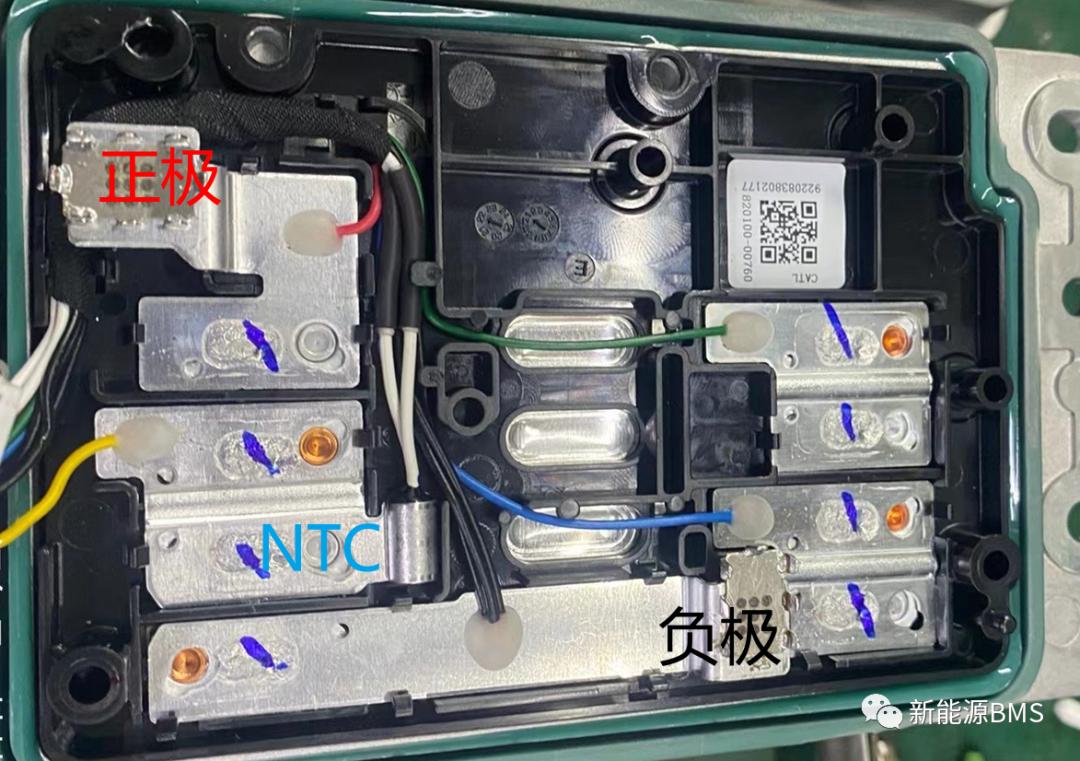

将PCBA拆下来，露出了下面的电芯，如下图所示：因为模组是1P4S的，电芯只有四个，所以结构比较直观；电芯上面布置了一个NTC探头，位置在第2、3节电芯的铝巴上，处于中间位置，采样线为2条白色线；电芯电压采样线采用直接焊接的方式固定在铝巴上面，焊点上面做点胶处理；4节电芯应该一共5条采样线，但是实际在整个模组的负极处存在3条采样线，这个还不知道是什么原因。

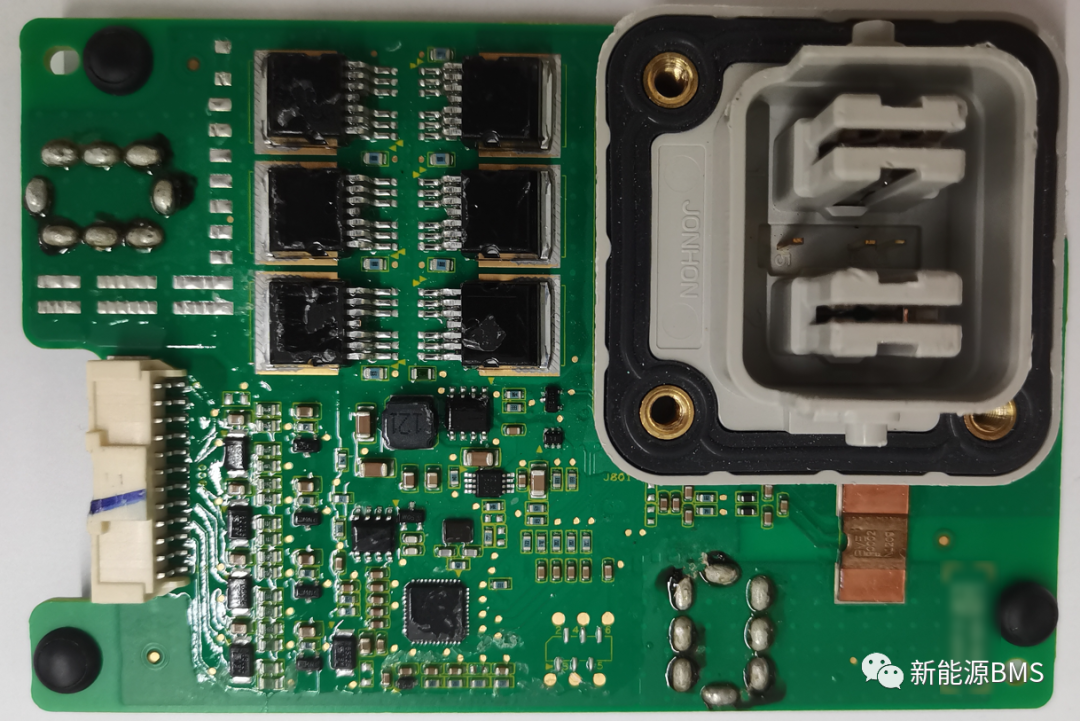

接下来目光转向这个BMS控制板，T面如下所示：整个PCBA的尺寸大概为125mm*83mm*40mm左右，PCB厚度为2mm，为4层板，油墨呈绿色，表面处理为镀金，三防漆覆盖了所有器件，正面阻容大部分为0603封装。

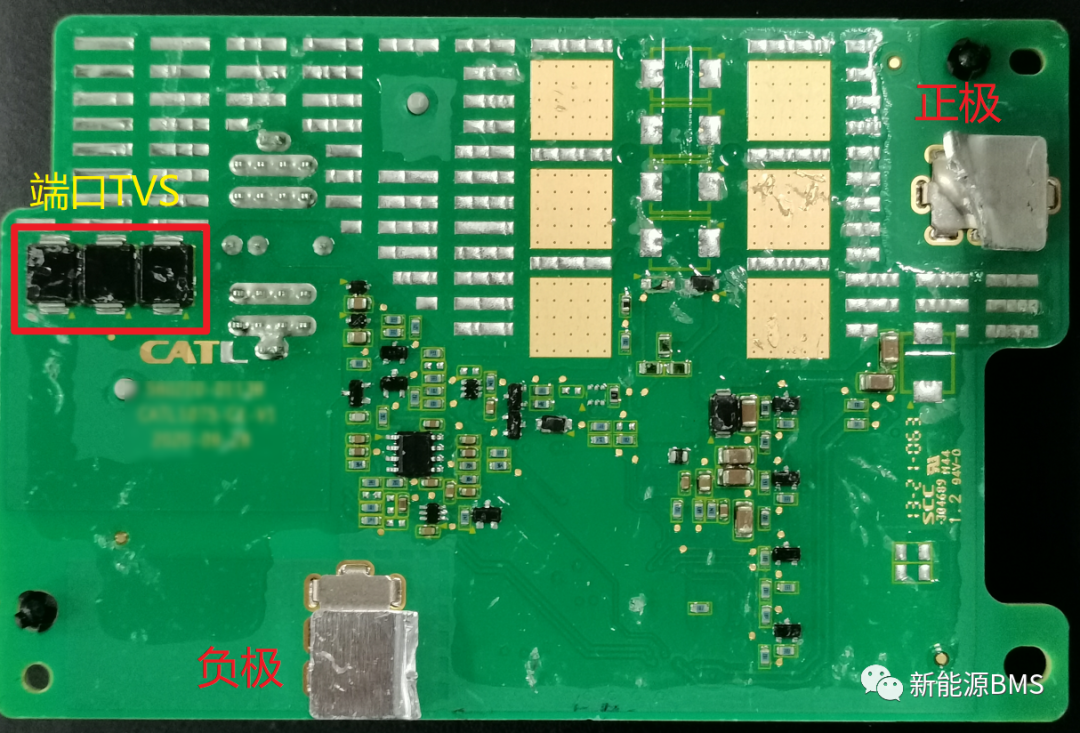

PCBA的B面如下所示：从B面的丝印信息可知这个板子是CATL设计的，B面的器件不多，模组与PCBA通过正负极的两个焊接点连接；在12V输出连接器下方布置了TVS，使用三个SMC的并联；为了给MOS散热，B面设计了大面积铜皮开阻焊。

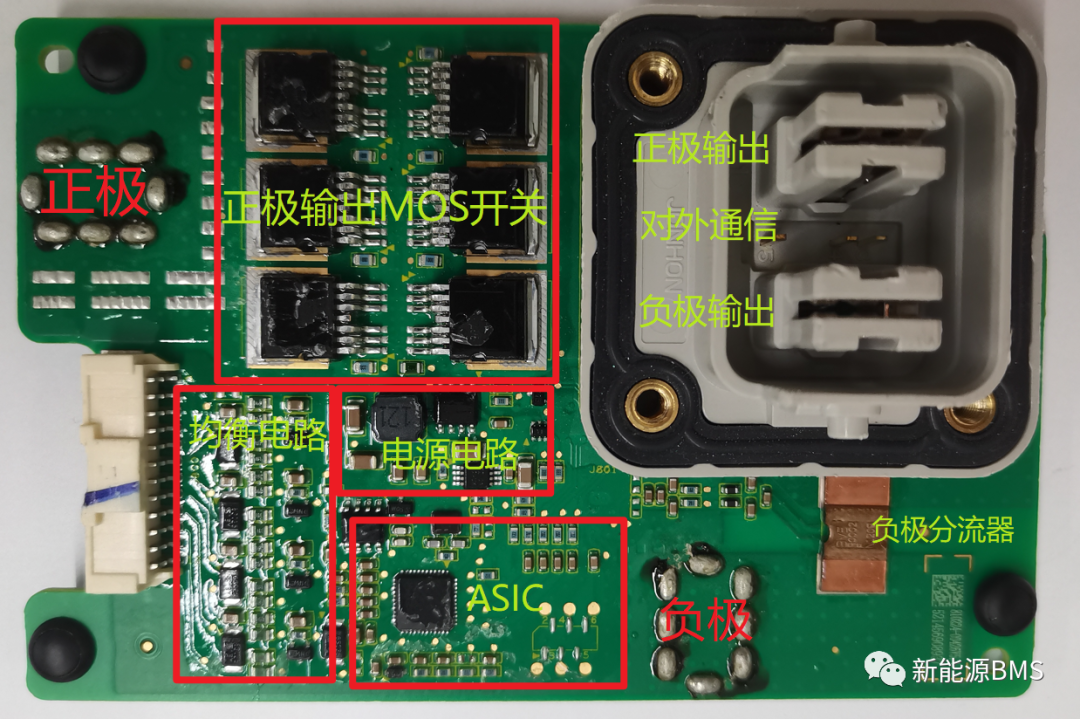

然后看一下大概的功能模块划分，如下图所示：也比较简洁明了，单板对外的12V输出在正极加了MOS开关，在负极加了分流器做电流采样；整个单板采集4S单体电压以及一个NTC温度，同时也有均衡功能，单板对外还具有通信的功能。

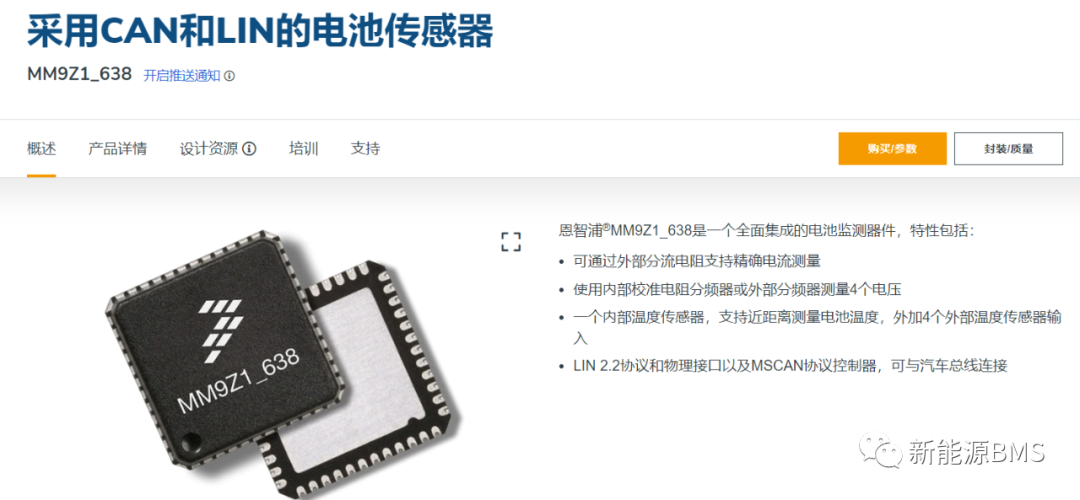

单板上面使用的ASIC是来自于NXP的MM9Z1J638BM2EP，如下图所示：它实现了AFE+MCU的功能，对外可以通过CAN或LIN通信，但CAN需要外接收发器。

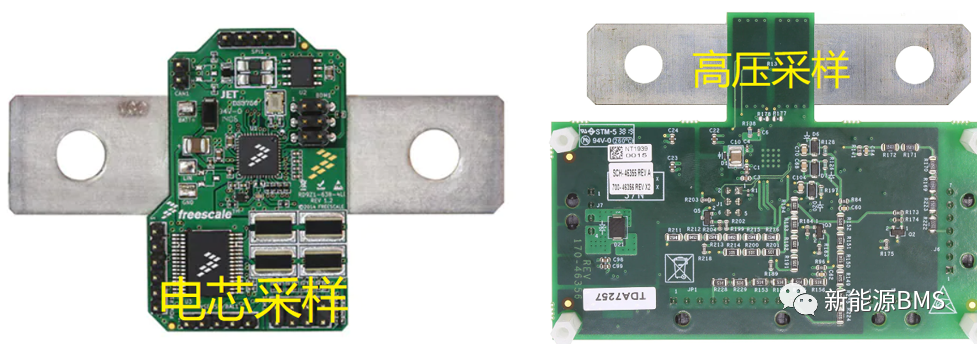

其实使用MM9Z1J638BM2EP产品挺多的，它可以实现电芯单体采样，也可以用作高压采样，基本AFE使用的两种场景都可以覆盖到。（下图来自于NXP官网）

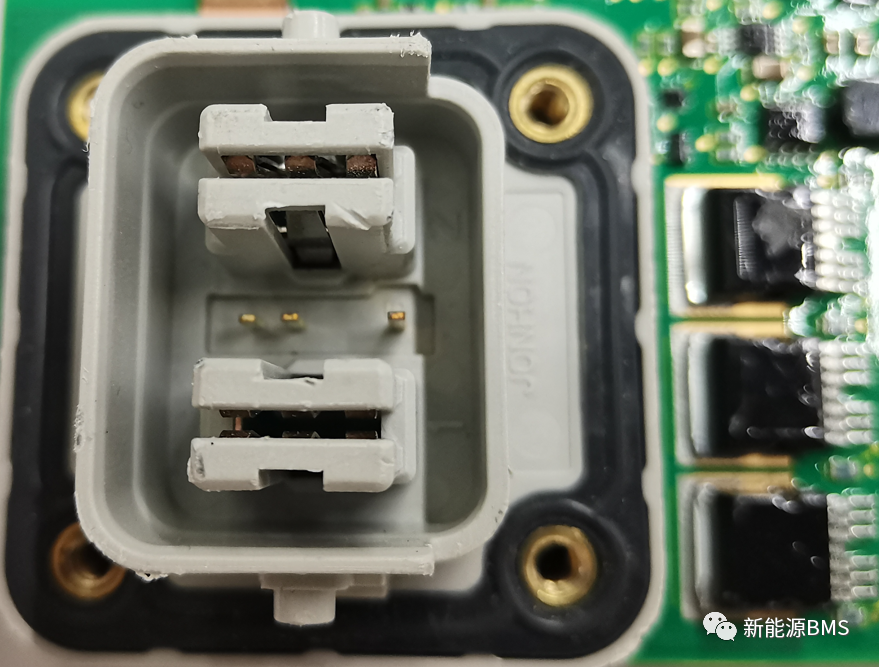

另外，单板对外的连接器来自于中航光电（JONHON），如下图所示：除了正负极端子外，中间还有三个PIN针，这里通过它们与外部通信。



最后，采样的分流器来自于ISA的BVE系列，阻值为0.2mΩ，如下图所示。



总结：

我目前还没做过12V小电池的BMS，但从今天的案例中了解学习到了很多，后面一定会借鉴到；有机会再找一个48V的BMS一起学习下；以上所有，仅供参考。
