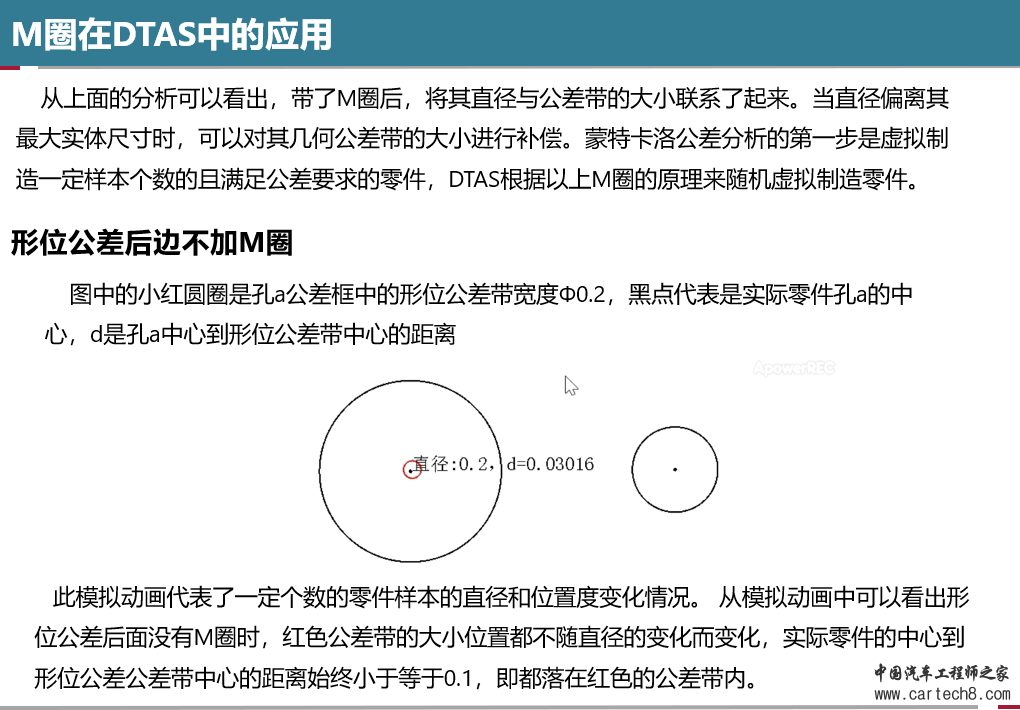

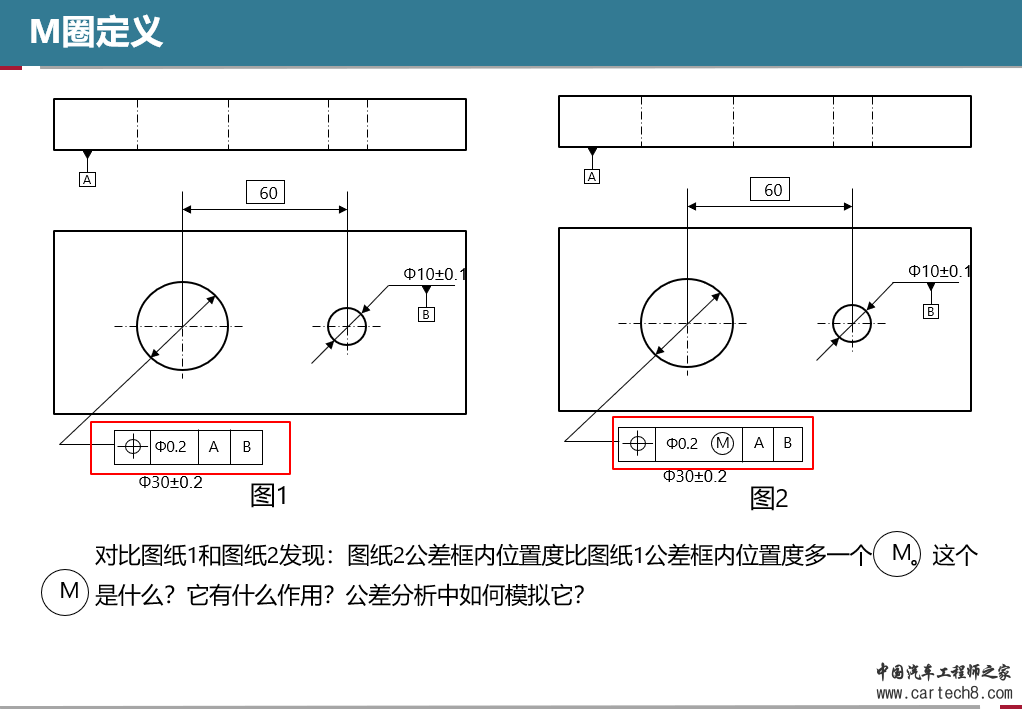

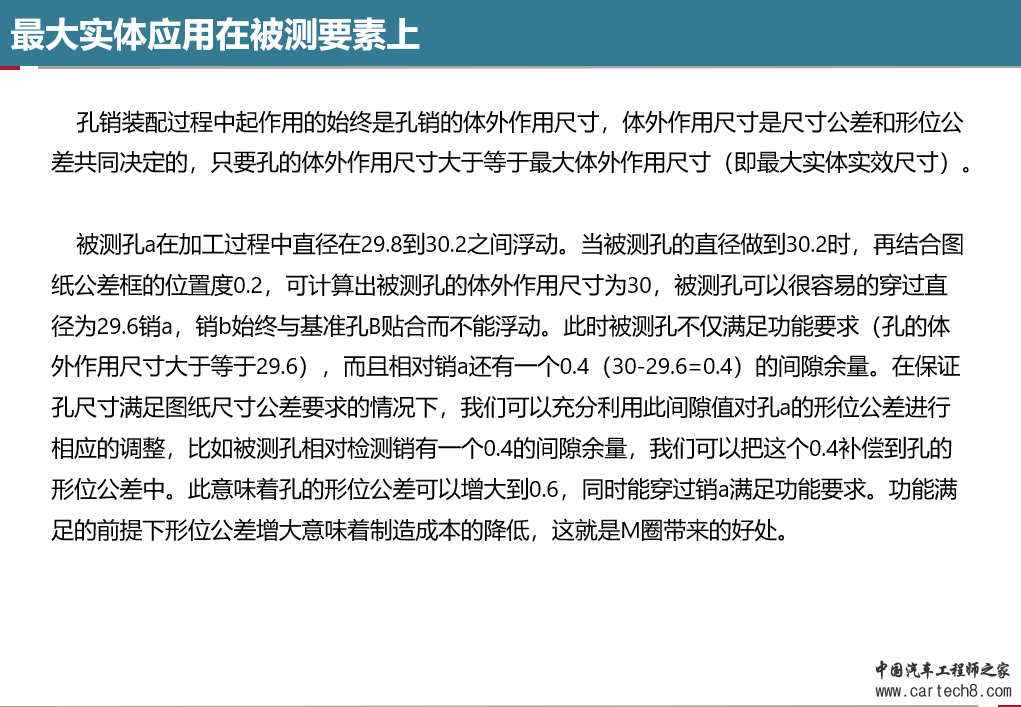

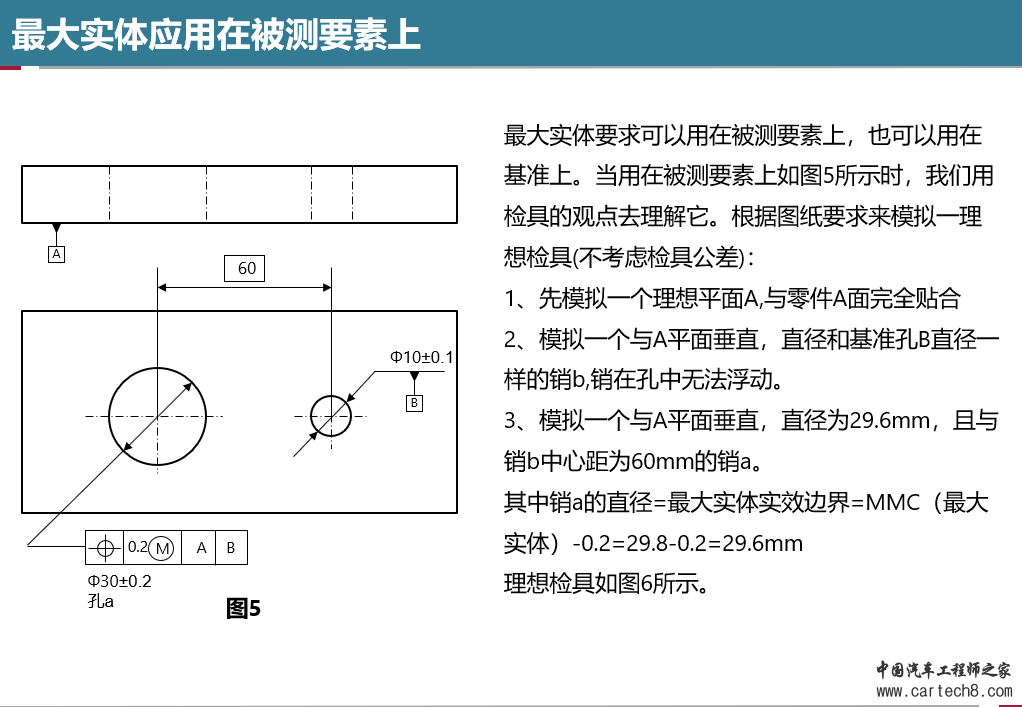

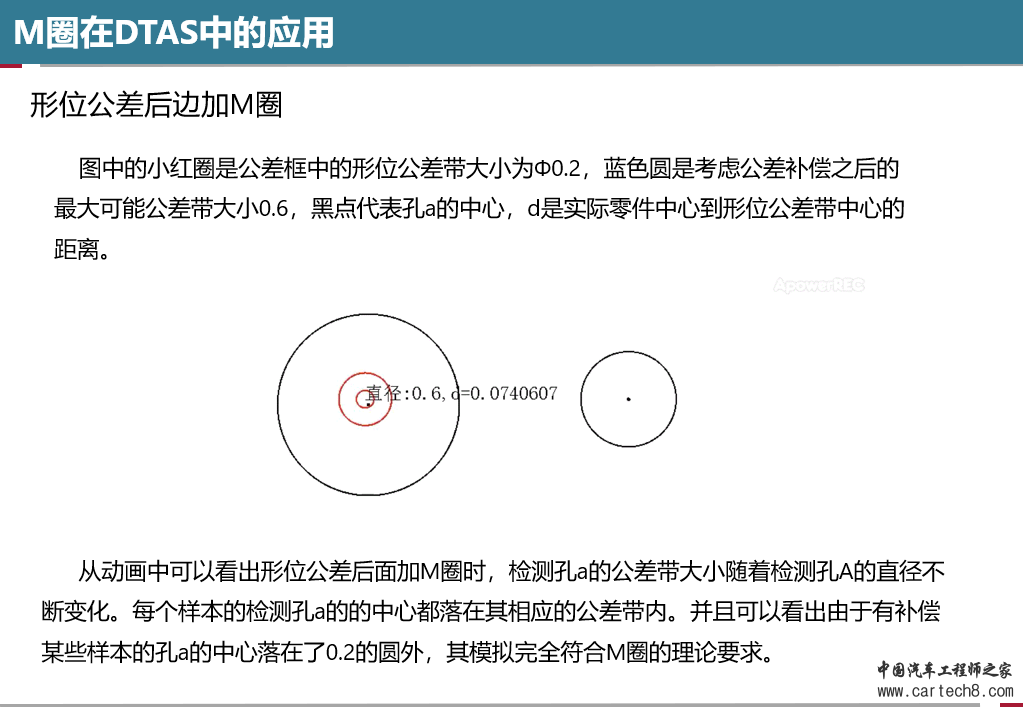

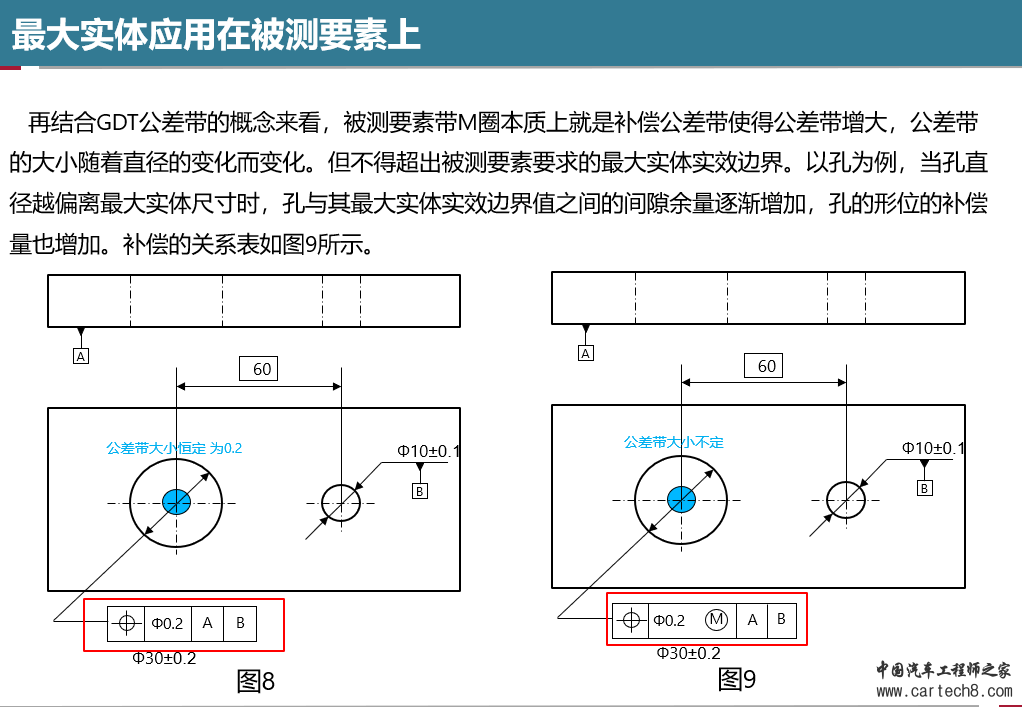

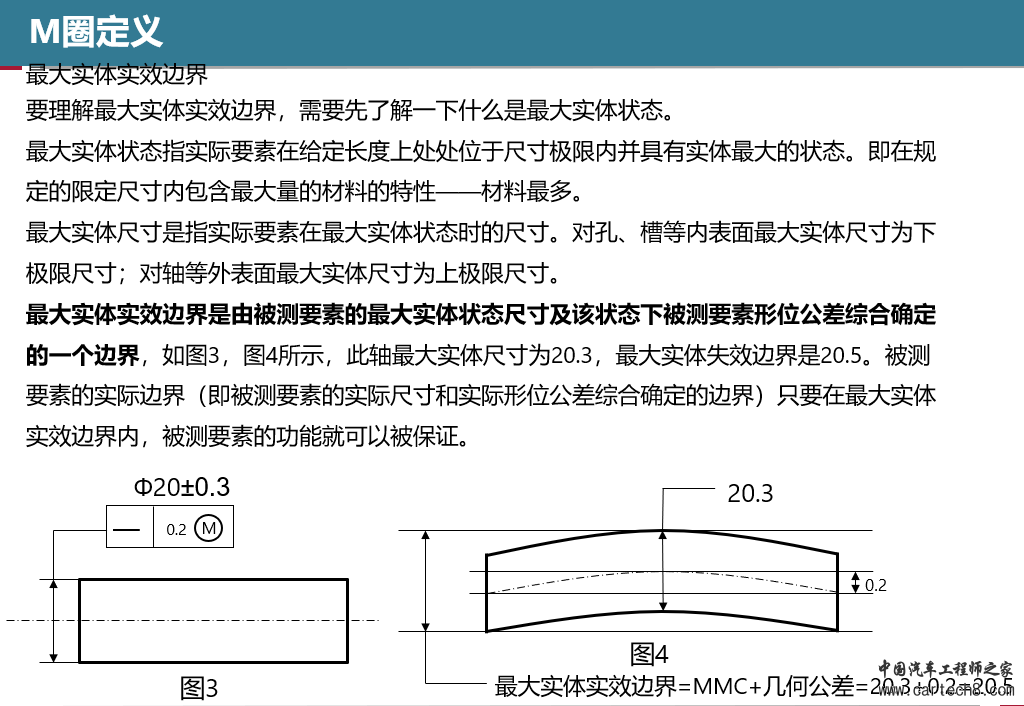

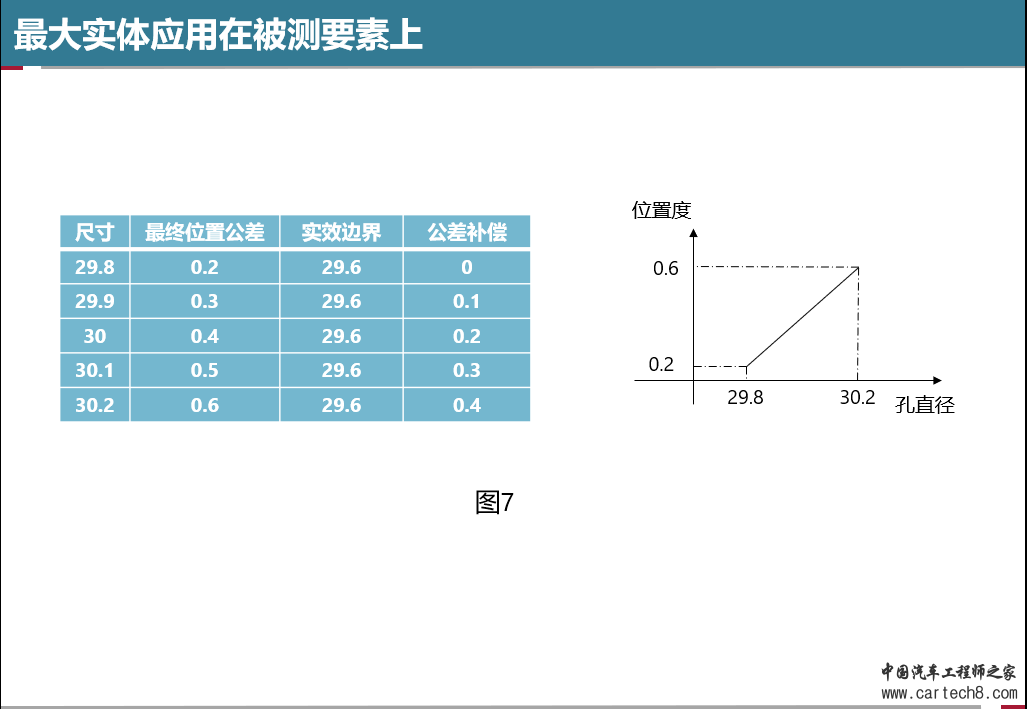

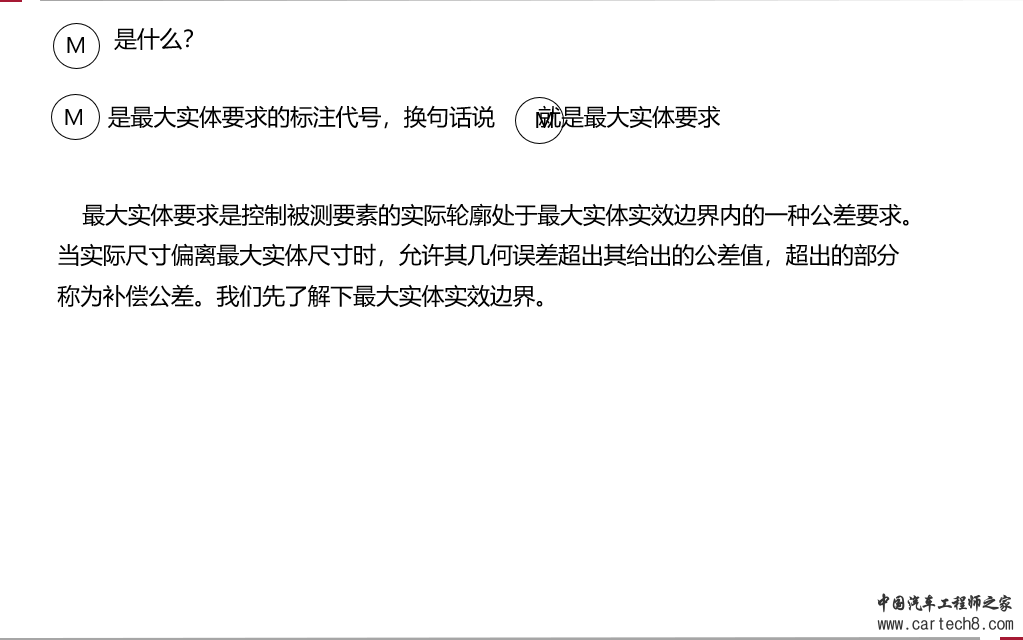

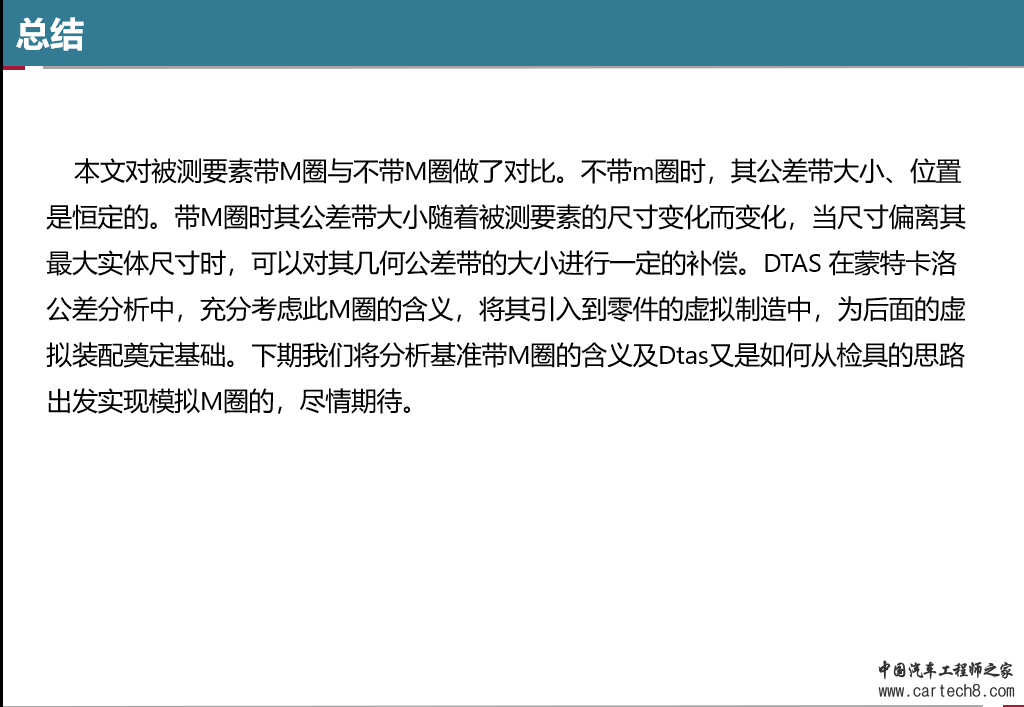

形位公差带M圈以及如何模拟此M圈

shinco

形位公差带M圈在汽车制造中常用于描述形状的公差范围。关于模拟此M圈，一般可以通过三维建模软件进行模拟，例如CATIA、SolidWorks等。具体操作上，需根据M圈的尺寸及要求建立模型，并进行装配和公差分析。针对给出的数字序列，很抱歉无法直接判断其与形位公差带M圈的关联，可能需要更详细的背景信息或具体描述才能给出专业准确的回复。如有更具体的问题或需求，请提供更详细的信息。

t007

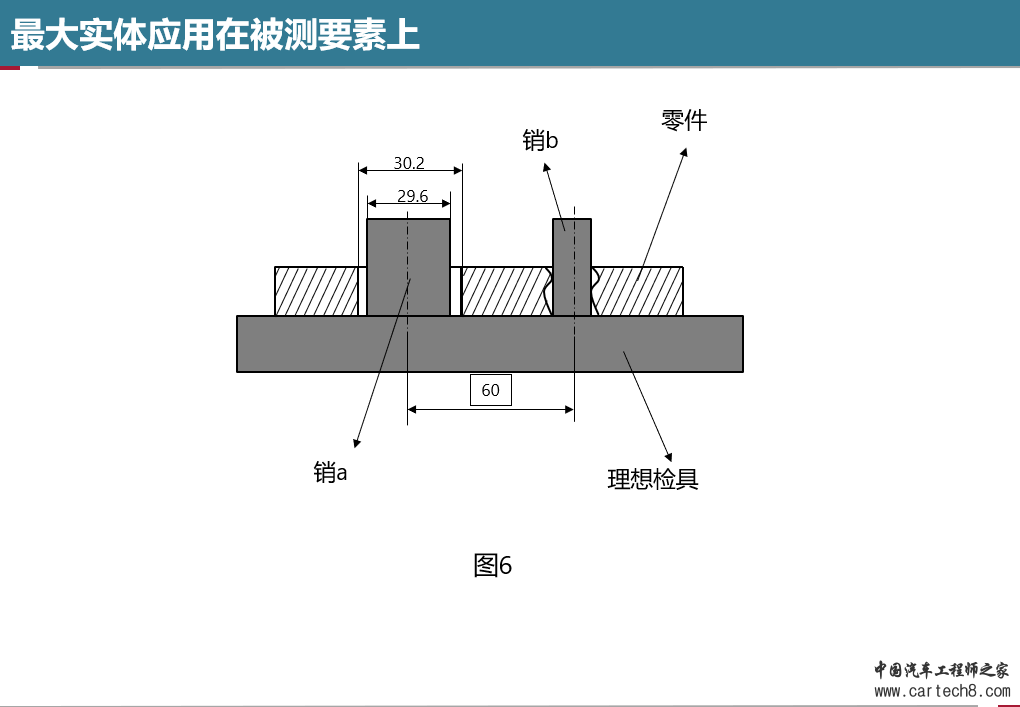

形位公差带M圈在汽车制造中指的是一种特定的几何公差范围，用于描述零件的实际形状和位置与理想状态之间的允许偏差。模拟M圈需要考虑具体的工程应用，一般会使用CAD软件进行模拟，包括确定零件的几何形状、尺寸以及公差范围等参数。具体的模拟步骤和细节需要根据具体的工程要求和零件特性来定制。如果需要更详细的解释或指导，请提供更多具体信息以便给出更专业的建议。

shinch

作为汽车工程师，深知形位公差在汽车制造中的重要性。关于形位公差带中的M圈，这是一种用于描述零件几何形状和位置公差的区域。模拟M圈的过程需要借助专业的CAD或CAM软件，根据设定的公差范围，模拟零件的实际形状和位置变化，确保其在装配和运行中满足设计要求。具体模拟过程需结合实际情况操作。对于您提供的数字序列，可能与具体的形位公差参数有关，建议提供更详细的信息以便提供更准确的指导。总之，确保形位公差的精确模拟对汽车制造的精准性和质量至关重要。

mizhongquan

形位公差带M圈是机械工程中常用的公差标注方式之一，主要用于描述形状和位置公差。关于如何模拟此M圈，通常需要使用专业的CAD软件或仿真软件进行模拟分析。具体模拟步骤涉及创建几何模型、设定公差范围、分析形状和位置误差等。至于您给出的数字序列，可能与特定的形位公差要求有关，但无法直接确定其具体含义。建议提供更详细的信息或参考相关机械设计手册，以获取准确解释和模拟方法。如有疑问，可咨询专业机械设计人员或查阅相关文献。

huangguang

形位公差带M圈是机械工程中重要的公差标注方式之一，用于描述零件的实际轮廓或位置相对于理想轮廓的允许变动范围。模拟形位公差带M圈的过程相对复杂，涉及CAD软件建模和仿真分析等环节。具体模拟时，需根据零件的具体尺寸、材料属性及加工条件等参数进行建模分析。对于您给出的数字序列，由于缺乏具体背景信息，无法直接给出与形位公差带M圈的关联。建议提供更详细的背景信息或咨询专业人士以获得准确解答。

lixinfu

形位公差带M圈是机械工程中重要的公差体系之一，涉及形状和位置公差。关于如何模拟此M圈，一般采用CAD绘图软件或者仿真软件进行模拟分析。

具体的模拟步骤如下：首先根据机械零件的设计图纸，确定形位公差带M圈的尺寸和位置要求；然后在仿真软件中建立相应的模型，进行模拟分析，以验证设计的合理性。这一过程可以帮助我们准确理解形位公差带M圈在实际应用中的作用和影响，以确保产品质量和性能满足要求。关于具体的数字组合，这些似乎是某种特定的编码或数据，无法确定其在此语境下的具体含义。

随风1

形位公差带M圈在汽车制造中指的是一种特定的几何公差范围，用于描述零件的实际形状和位置与理想状态之间的允许偏差。在模拟过程中，我们可以利用CAD软件进行精确建模，根据实际需求和零件的规格设定相应的形位公差数值，并通过软件模拟装配，观察零件在装配过程中的实际表现，以验证是否符合设计要求。具体的模拟操作会根据具体零件和实际需求有所不同。至于您给出的数字序列，似乎与特定的技术规格或参数有关，但没有具体上下文难以确定其含义。如有疑问，建议提供更详细的信息或咨询专业人士。

t007

形位公差带M圈在汽车制造中指的是一种特定的几何公差范围，用于描述零件的实际形状和位置与理想状态之间的允许偏差。M圈代表着一定的公差范围，允许零件在生产中有一定的偏差。

模拟形位公差带M圈时，需借助CAD软件建立精确的模型，并利用测量设备对零件进行实际测量，对比测量数据与理论数据，从而得到偏差值。之后，可以通过CAE软件进行仿真分析，模拟零件在实际使用中的状态，以验证是否满足设计要求。此外，还需对生产过程中的工艺参数进行严格监控和调整，确保零件符合形位公差带M圈的要求。

开垦者

关于形位公差带中的M圈，它是一种表示形状公差和位置公差的符号，用于描述零件的实际形状与理想形状的偏差范围。在模拟M圈时，需依据具体的零件特性和加工要求来设定。

模拟过程通常涉及三维建模软件，通过构建几何模型并设定相应的公差参数，来模拟零件的实际加工状态。每个数字代码对应不同的公差要求，应依据实际图纸的标注进行设定。为确保准确性，建议参考相关行业标准或技术规范进行操作。如涉及复杂要求，建议与同事或专业人士进一步沟通，确保模拟结果的准确性。
