用CATIA 画SGRP舒适性线，是怎么画出来的

ailiy123 · 发表于 21-9-2016 14:36:34

我按x=913.7+0.672316*z-0.0019553*z*z 画出来是直线呢，方法不对吗？
求大神告知！！

hf2016lzp1 · 发表于 25-10-2016 09:39:53

我知道你想问的意思了，法则曲线有这么个特性，如果参考直线是1mm长度,这个平行曲线是正确的.但是当参考曲线不等于1mm时,就会出错.
解决的办法很简单.比如你要搞一个200mm长的直线的平行曲线.你需要做的是,把法则曲线的方程式里的自变量x乘以200.形式如下:
x=913.7+0.672316*(y*200）-0.0019553*(y*200)*(y*200)
希望能帮到你

ailiy123 · 发表于 22-9-2016 13:12:36

我在换种问法
x=913.7+0.672316*y-0.0019553**y
用CATIA的法则曲线怎么画或画出来是个什么样子，有没有大神能画下，截个图给我看看，谢谢！！！！

hf2016lzp1 · 发表于 21-10-2016 14:00:43

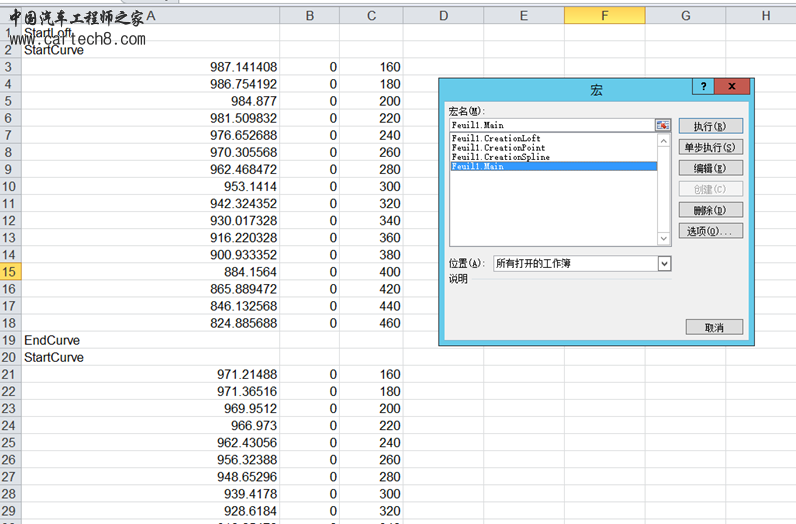

具体忘了法则曲线是怎么个概念了，你这个问题我一般用catia自带的excel宏来做，具体就是在catia安装文件夹下找到带宏命令的excel表格，输入Z的不同数值，用excel函数计算出对应的X值，然后运行宏即可在catia得到对应的座椅线；

hf2016lzp1 · 发表于 21-10-2016 14:07:21

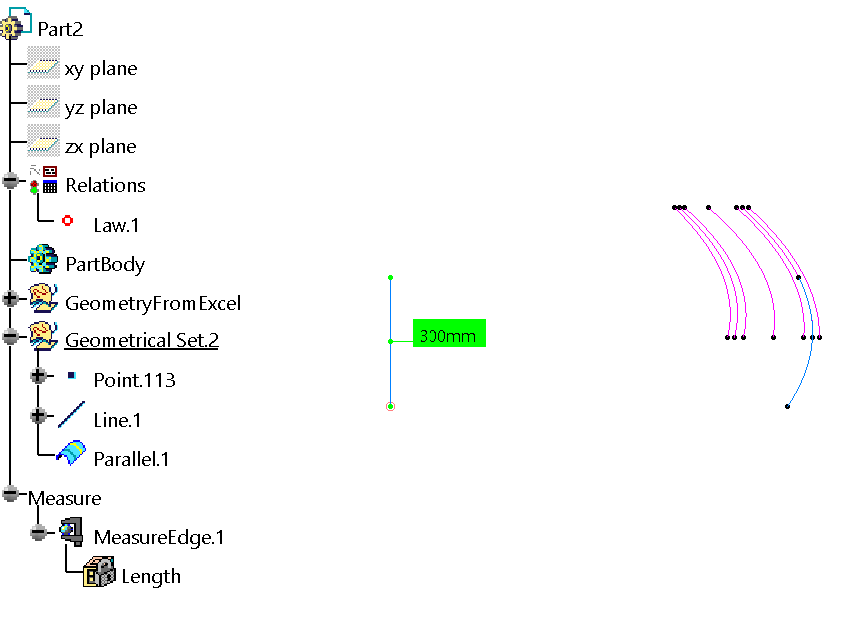

忘了上传个图片，补上吧

王振涛 · 发表于 24-10-2016 12:53:39

两种方法，一个是用fog命令一个是用草图中有个法则曲线命令，两者都需要输入公式
