节气门位置传感器波形图

gushiren

    节气门位置传感器是安装在节气门轴上的用来检测节气门开度的传感器，它有两种类型：一种是模拟节气门位置传感器，另一种是开关式节气门位置传感器。

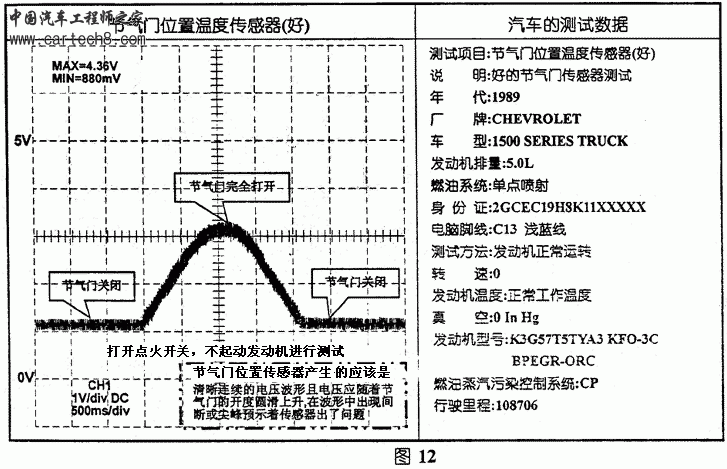

    1)模拟式节气门位置传感器，参见图12。


    模拟式节气门位置传感器(TPS)是一个可变电阻(电位计)，它告诉电脑节气门的位置，大多数节气门位置传感器包含与节气门轴相联的滑动触点臂，该触点臂在绕可动触点的轴放置的电阻材料段上滑动。

    节气门位置传感器是一个三线传感器。其中一线从电脑的传感器电源引来的5V电压对传感器电阻材料供电，另一线连接电阻材料的另一端为传感器提供接地。第三根线连至传感器的可动触点，提供信号输出至电脑，电阻材料上每点的电压，由可动触点探测，并与节气门角度成正比。

    这是一个重要的传感器，因为电脑用它的信号来计算发动机负荷，点火时间，排气再循环控制，怠速控制和像变速器换挡点那样的其他参数。一个坏的节气门体位置传感器会引起加速滞后和怠速问题，以及驾驶性能问题和排放试验失败等。

    几乎所有轿车制造商生产的节气门位置传感器以相同方式运行，所以这个示波器初设定和试验步骤应适合于大多数厂家和型号的三线节气门位置传感器，通常节气门位置传感器在节气门关时产生约低于1伏的电压信号，在油门全开时产生约低于5伏的电压信号。

    测试传感器

    打开点火开关，发动机不运转，慢慢地让油门从关到全开，并重新返回至关油门。反复这个过程几次。慢慢地做，所以波形像例子中铺开在显示屏上。

    波形结果

    翻阅制造商规范手册，以得到精确度的电压范围，通常传感器的电压应从怠速的的低于1伏到油门全开时的低于5伏，波形上不应有任何断裂，对地尖峰或大跌落。特到应注意在前1/4油门运动中的波形，这是在驾驶中最常用到传感器碳膜的部分，传感器的前1/8至1/3的皮膜通常首先磨损。

    4.0升吉普车切诺基有两个节气门位置传感器，一个用于电脑，另一个用于变速器控制。发动机节气门位置传感器来的信号与变速器节气门位置传感器操作相对应。变速器节气门位置传感器在怠速运转时产生低于5伏的电压，在节气门全开时变到低于1伏，有一些你也许会碰到的其他情况。

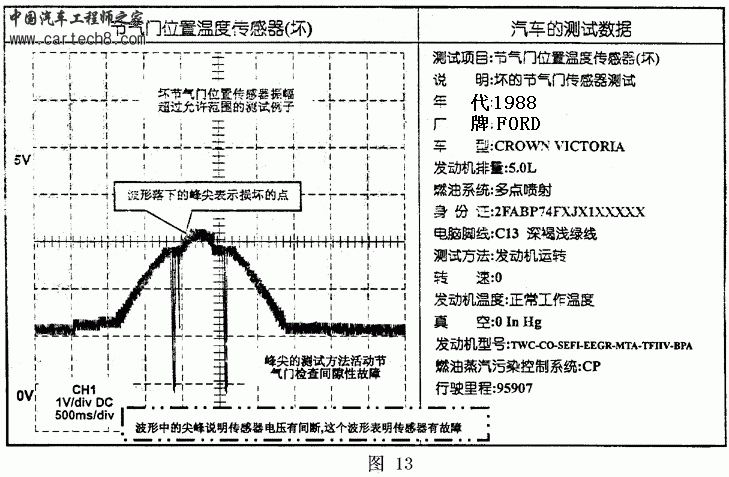

    2)模拟式节气门故障波形，参见图13。


    一辆轿车在节气门转动到小于半开处会猛窜动，然后又正常了。从传感器捕获的节气门位置传感器波形将间歇性地波动。传感器不是每次节气门开或关时都表现有毛病。有时甚至会良好地工作半小时。

    测试传感器

    打开点火开关，不运转发动机，慢慢地让节气门从关到全开，并重新返回至节气门，气门全关，反复这个过程几次。慢慢地做，波形像例子中的显示在显示屏上是较好的。

    波形结果

    如是传感器是坏的话，翻阅制造商规范手册，以得到精确的电压范围，通常传感器的电压应从怠速时的低于1伏到油门全开的的低于5伏，波形上不应有任何断裂，对地尖峰或大跌落。特别应注意达到的2.8伏处的波形；这是传感器的炭膜容易损坏或断裂的部分。

    在传感器中磨损或断裂的炭膜不能向电脑提供正确的油门位置信息。所以电脑不能为发动机计算正确的混合气命令，引起驾驶性能问题。

    3)开关式节气门位置传感器

    开关式节气门位置传感器是由两个开关触点构成一个旋转开关，一个常闭触点构成怠速开关，节气门处在怠速位置是：它位于闭合状态，将发动机控制电脑的怠速输入信号端子接地搭铁，发动机控制电脑接到这个信号后，即可使发动机进入怠速闭环控制，或者控制发动机在“倒拖”状态时停止喷射燃油，另一个常开触点节气门开度达到全负荷状态时，将发动机控制电脑的全负荷输入信号端接地搭铁。发动机控制电脑接到这个信号后，即可使发动机进入全负荷加浓控制状态。

    开关式节气门位置传感器的旋转臂与节气门轴相联，并随节气门一起转动，它是一个三线传感器。
