汽车管路设计遇到的问题

︷゛夢寒ヤo · 发表于 4-6-2015 22:13:44

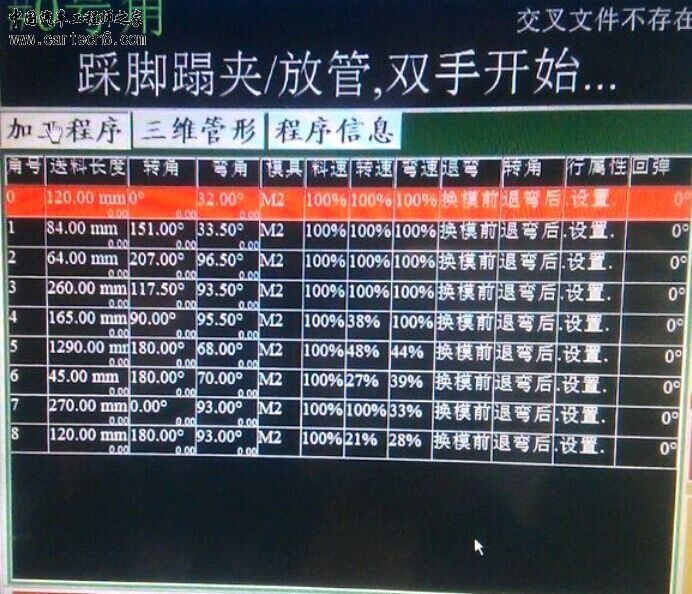

图片所示是CNC数控弯管机的加工程序，是三维建模以后通过节点坐标值转化而来。
现在的问题是：新车型试制的时候，需要独立设计出一套管路（主要是油管，15mm外径，壁厚1.5mm，金属材料）。
那么问题来了，试制的产品满足条件之后，如何把样品实物转化成CATIA_3D数模及CNC弯管机加工程序（YBC），或者是讲加工YBC程序转换成3D数模。
恭候这方面的前辈驾临并指导……

本人QQ可随时联系指教。

又见重阳 · 发表于 6-7-2015 17:10:02

没看懂什么意思。。。。。。

jetfire · 发表于 11-8-2015 15:07:13

可以用光学扫描

qilei · 发表于 27-8-2015 19:56:24

用三维坐标扫描

︷゛夢寒ヤo · 发表于 30-8-2015 22:55:59

qilei 发表于 27-8-2015 19:56
用三维坐标扫描

实际操作是：三坐标扫描拐点，将三坐标数据及折弯半径录入Excel表格，直接用catia Tubing Design模块直接生成管路图。还有一种方法，用创成式扫掠造成后加厚曲面即可。

zhangqingfen · 发表于 5-6-2016 13:15:08

采用扫描仪扫描拐点，有拐点的坐标就好办了。

加油！_ltvDB · 发表于 21-6-2018 17:33:27

看看看看看看

暗夜wzj · 发表于 8-10-2019 00:11:38

1、将实物3D扫描成点云文件
2、用catia逆向建模画出数模

中国的太阳 · 发表于 16-10-2019 12:07:57

我是来拿积分的。。。。。。。。。。。。
