[结构原理] 通用新1.4T发动机细节详解

[复制链接]


该用户从未签到

发表于 3-4-2015 16:09:26 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师



  今年的3月19日,通用在底特律发布了全新的小排量Ecotec系列发动机,一共11款。其中一款1.4L涡轮增压直喷发动机未来将会国产,并率先搭载在国产全新一代科鲁兹上。发布会上工程师直言不讳地表示这套动力总成最大对手就是大众旗下的代号EA211的1.4L涡轮增压发动机。
  虽然此前我们已经对通用这套动力总成做过解读,不过碍于初期资料并未完全公布,仍旧遗留了不少问题,现在,我们有机会直面开发人员,可以将此前文章中遗留的问题做个“了结”,因此这篇文章算是此前文章的补充篇。此前提出的EA211已经采用了占用发动机舱面积更小,且对涡轮增压发动机响应迟滞问题有所改善的水冷式中冷器,为何通用这台1.4L涡轮增压发动机中冷器仍采用风冷方式?对手的EA211发动机采用超长寿命的正时皮带,为何通用强调静音性的新发动机仍旧采用正时链条?如何避免大众7速干式双离合出现的稳定性问题等等疑问,这次全部得到了答案。

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F14%2F620x0_0_2014041408310399566.jpg
  ■ 1.4T直喷发动机技术细节

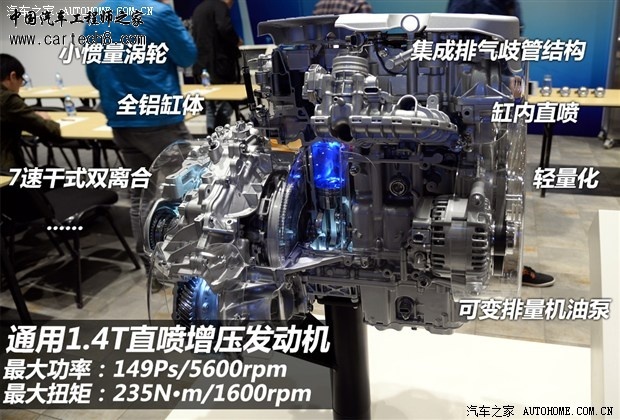

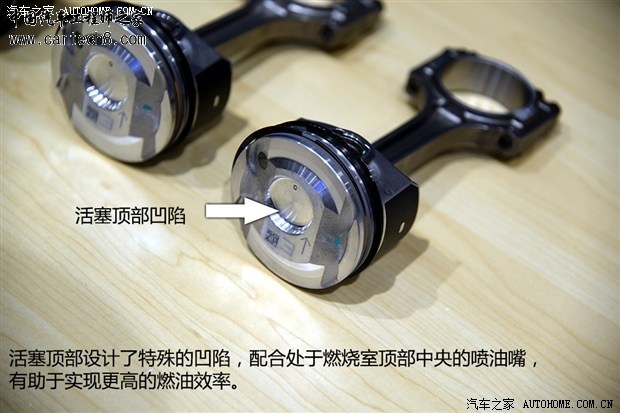

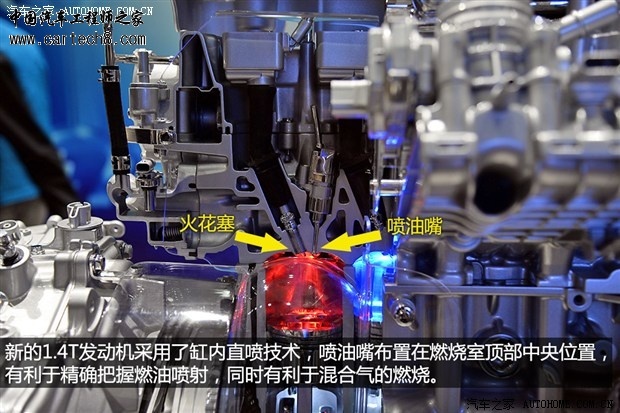

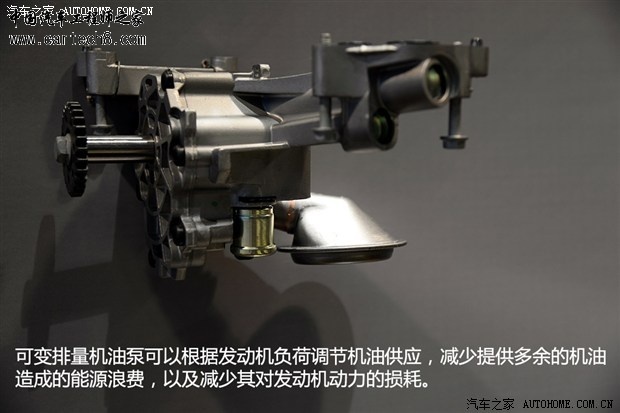

  全新一代科鲁兹将使用1.4L涡轮增压直喷发动机(以下简称为‘1.4T直喷发动机’)具有全铝缸体、可变流量机油泵、集成排气歧管结构,同时还加入了缸内中置燃油直喷技术。官方资料显示这台发动机最大功率达到了149Ps/5600rpm;最大扭矩为235N・m/1600rpm。
  三款1.4T发动机参数对比
  大众EA211 1.4TSI
  (国产第七代高尔夫)
  通用1.4T Ecotec
  (国产昂科拉)
  通用1.4T SIDI Ecotec
  (全新科鲁兹)
  喷油方式
  缸内直喷
  歧管喷射
  缸内直喷
  最大功率
  131Ps/
  150Ps(高功版)
  140Ps
  149Ps
  最大扭矩
  225N・m/
  250N・m(高功版)
  200N・m
  235N・m

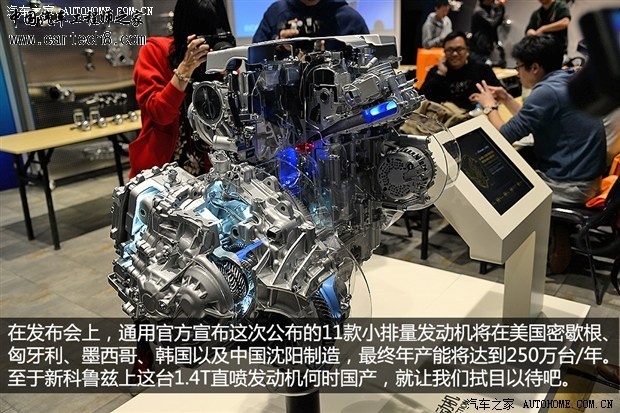

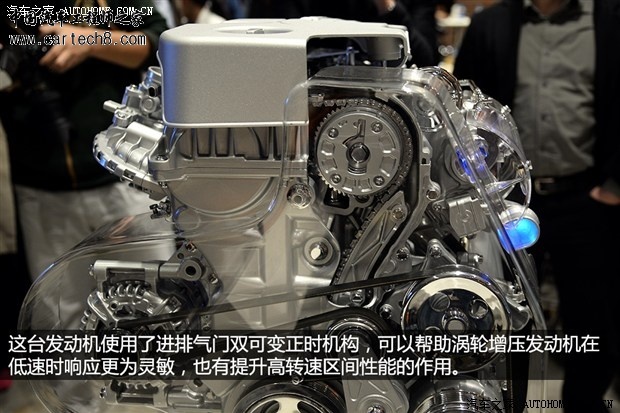

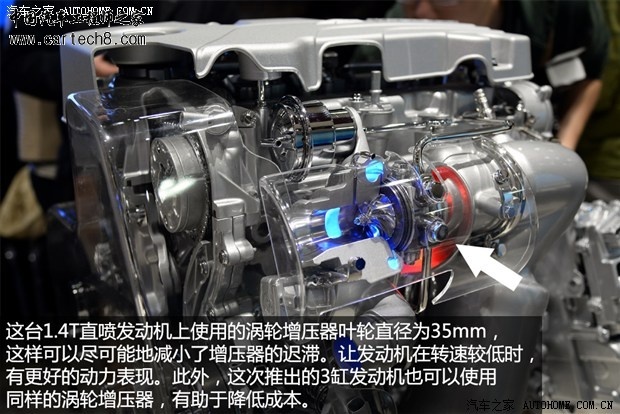

  从参数上看,这台新的1.4T直喷发动机不仅超越了自家现款1.4T发动机,并且也超越了大众EA211的1.4TSI发动机低功率版。虽然参数方面距离高功版EA211发动机仍有差距,不过谁敢肯定通用未来不会推出高功率版本呢?根据资料显示,这台新的1.4T直喷发动机未来将替代现款1.8L自然吸气发动机。这次的发布会首次展示了动力总成模型,下面为您展示下这台发动机的技术细节。

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041208571594670.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041208573263873.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041208573490822.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203433954434.jpg

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203575122783.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203432749363.jpg

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203433378793.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041209515965887.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203433789885.jpg

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203434179886.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203434408394.jpg

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203574395074.jpg
  文章标签:
  揭秘新车技术
  向编辑唐朝提问

  ■为何全新发动机中冷器采用风冷方式?

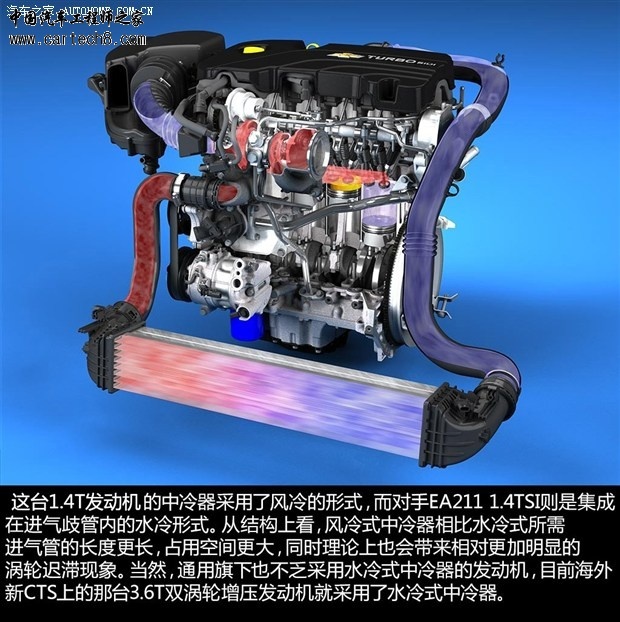

  通过展示图片可以看到,这台1.4T直喷发动机的中冷器采用了较为传统的风冷式,而并未采用集成度更高的水冷式,这是为什么呢?

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041208571752979.jpg
  中冷器并未采用与进气歧管“结合”,利用冷却液冷却的方式并非技术障碍导致。事实上,通用旗下的凯迪拉克新CTS上的那台3.6L双涡轮增压发动机已经采用了这样的设计。这台1.4T直喷发动机之所以未采用这样的设计,原因在于这台1.4T发动机搭载车型均为横置发动机车型,发动机舱空间相对“宽敞”,无需像凯迪拉克CTS上那台纵置的3.6升双增压发动机那样对空间的严苛要求,因此并未采用这种会让发动机结构复杂化的设计。当然,成本原因亦是没有选择水冷式中冷器的原因。
  ■ 新1.4T发动机强调静音性,为何还采用正时链条?

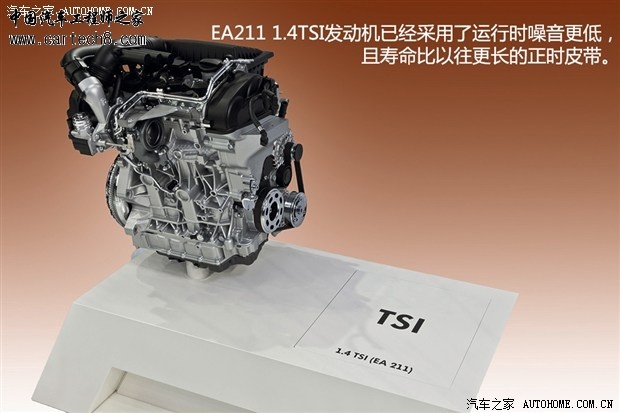

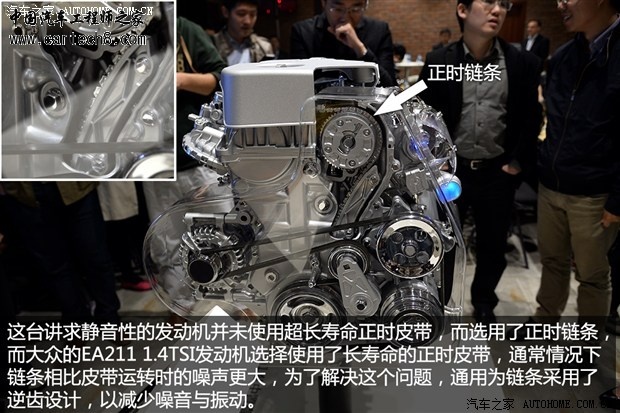

  在这个对于声音格外敏感的年代,低噪音是正时皮带手中的“王牌”,相比之下正时链条手中握着的则是寿命更长的优势,去年,我们拆解第七代高尔夫的时候,发现其使用的代号EA211的1.4TSI发动机已经使用了超长寿命的正时皮带。它摆脱了以往正时皮带寿命短的劣势,而以EA211发动机为对手,强调静音性的通用新1.4T发动机却仍旧使用正时链条,这是因为什么呢?

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041209085711302.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041208573491634.jpg
  ■ 是否可以透露下新动力总成的供应商?

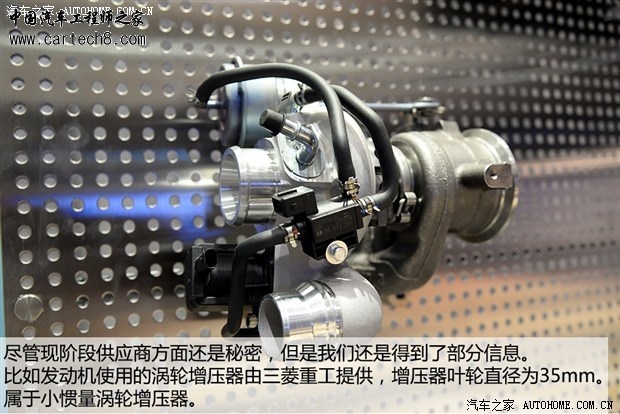

  由于目前这套动力总成刚刚发布,因此供应商部分还不能过多透露,不过我们还是“撬开了”工程师的嘴,得知了部分供应商。

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203435430196.jpg

getimg.php?url=http%3A%2F%2Fwww1.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041203435240688.jpg

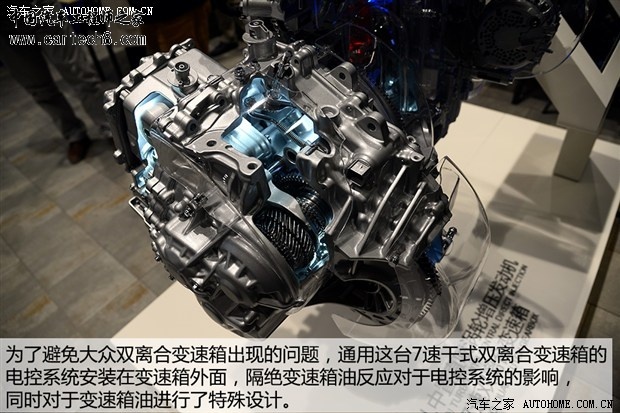

  ■ 如何避免大众7速干式双离合出现的问题?

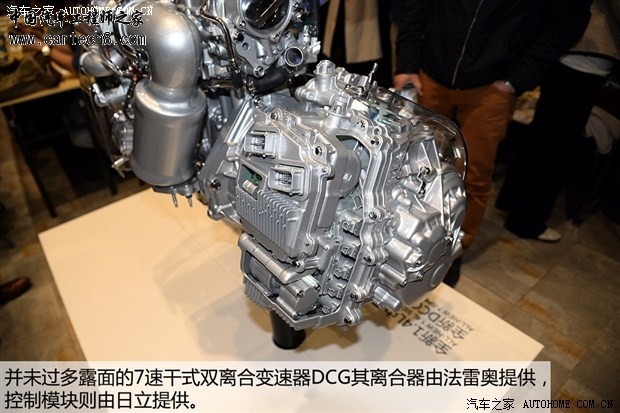

  这是个十分尖锐的问题,通用给出的答案不仅有经过严谨、苛刻的可靠性、极限测试,还尝试从结构上避免干式双离合变速箱可能出现的问题。

getimg.php?url=http%3A%2F%2Fwww0.autoimg.cn%2Fnewspic%2F2014%2F4%2F12%2F620x0_1_2014041208574465823.jpg
  全文总结:
  无论是否愿意承认,大众在小排量发动机领域取得的成就有目共睹,这也让其成为了众人的“眼中钉”。全新科鲁兹使用的1.4T直喷发动机在研发之时,就将竞争对手明确为大众的1.4TSI发动机。当然,全新科鲁兹的这套动力总成搭载技术亦有着对于自身车型定位的考量,比如考虑到结构复杂程度,以及对空间要求并不苛刻,因此没有采用水冷式中冷器。考虑到寿命问题,最终使用正时链条等等。从数据上看,这套动力总成已经超越了低功率版的EA211发动机,不过是否优秀不能仅从参数上的胜利或是结构上的改进而判断,而是需要驾驶、体验过后才能给出高下之分,因此这套动力总成的真实表现如何,还需日后实际体验后才能得出结论。


本帖被以下淘专辑推荐:



该用户从未签到

发表于 7-4-2015 20:33:40 | 显示全部楼层
PK大众1.4TSI
回复 支持 反对

使用道具 举报


  • TA的每日心情
    开心
    2-7-2016 09:07
  • 签到天数: 20 天

    [LV.4]偶尔看看III

    发表于 9-4-2015 18:50:25 | 显示全部楼层
    piaoliang建立最优打新基金的四角度建议--2015年IPO投资策略专题三(华创债券研究团队)
    回复 支持 反对

    使用道具 举报


  • TA的每日心情

    28-7-2015 20:39
  • 签到天数: 8 天

    [LV.3]偶尔看看II

    发表于 25-4-2015 15:05:06 | 显示全部楼层
    通用可以开始着手研发高功版的了
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    郁闷
    20-1-2016 17:43
  • 签到天数: 13 天

    [LV.3]偶尔看看II

    发表于 28-8-2015 17:02:19 | 显示全部楼层
    不错的资料,学习了。
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    奋斗
    20-6-2015 22:00
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    发表于 5-9-2015 21:41:58 | 显示全部楼层

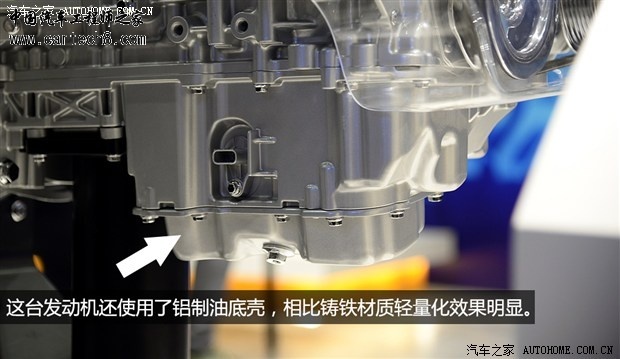

    为了体现铝质油底壳的所谓轻量化的优势,居然拿铸铁材料做对比,汽油机谁会用铸铁油底壳?如果油底壳真要考虑轻量化,可以使用钣金材料或工程塑料,铝合金油底壳的优势是刚性好,有利于NVH。
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    慵懒
    1-12-2017 23:36
  • 签到天数: 8 天

    [LV.3]偶尔看看II

    发表于 30-10-2017 22:37:58 | 显示全部楼层
    很详细,辛苦楼主
