这个图怎么画求大神

heoo · 发表于 23-9-2014 22:35:01

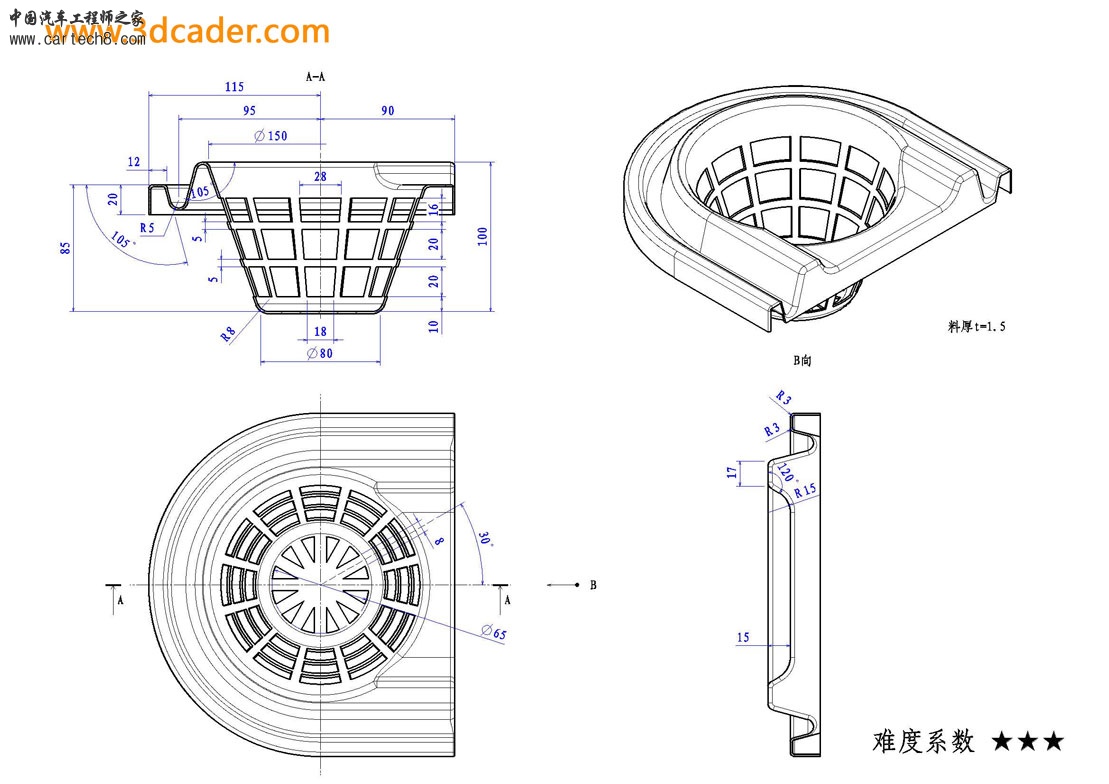

这个图纸如何画求步骤

heoo · 发表于 23-9-2014 22:56:09

不要沉了啊。。。。

好写意 · 发表于 28-9-2014 02:20:06

本帖最后由好写意于 28-9-2014 02:21 编辑

这个不算难啊。截面转180度----------拉伸----------中心+个“杯形”面----------剪或布尔----------偏移曲面-----------开孔-------列阵-----------

河de第三条岸 · 发表于 28-9-2014 12:50:24

内容3楼正解……

yaowhut · 发表于 13-10-2014 17:47:44

顶3楼……，学习了

yoryyagamy · 发表于 18-10-2014 01:27:36

有一点难度但是应该可以搞定加油

heoo · 发表于 20-10-2014 23:22:11

好写意发表于 28-9-2014 02:20
这个不算难啊。截面转180度----------拉伸----------中心+个“杯形”面----------剪或布尔----------偏移曲 ...

能不能画一个上传上来？跪求大神啦

D185309121 · 发表于 4-11-2014 22:34:27

首先在各个视图上画出对应草图，然后拉伸或旋转不就成了吗

gys2010 · 发表于 11-3-2015 13:30:25

大家好大家好大家好

天子王牌 · 发表于 16-3-2015 11:51:16

好写意发表于 28-9-2014 02:20
这个不算难啊。截面转180度----------拉伸----------中心+个“杯形”面----------剪或布尔----------偏移曲 ...

正确的思路。。。。。。。。。。。。
