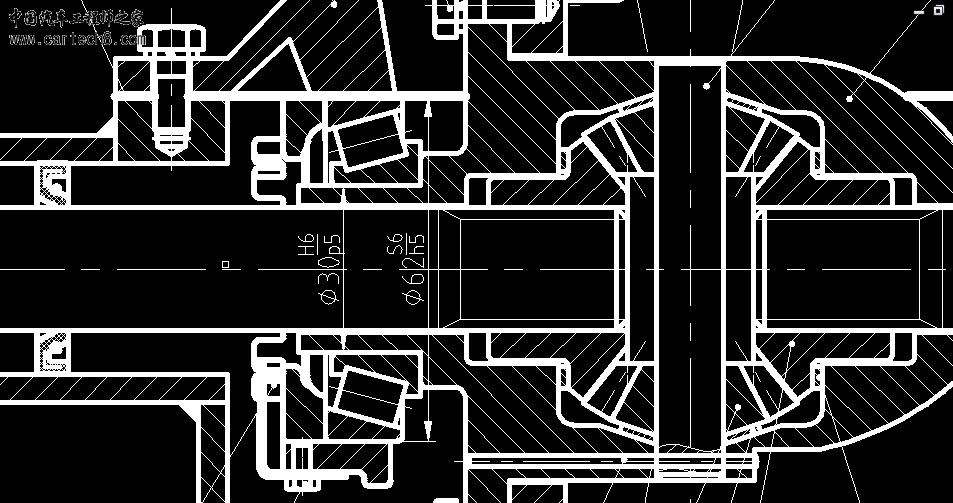

大家看看这张差速器局部图有什么问题

zsk2010071621 · 发表于 6-6-2014 18:20:45

如图所示，那个差速器轴承的定位是否有问题，轴向是靠什么定位的？还有就是这轴承和调整螺母是被什么支撑的，这张图里貌似看不出啊

天涯☆咫尺 · 发表于 8-6-2014 10:22:58

来张大图看看！~

zsk2010071621 · 发表于 8-6-2014 13:33:25

天涯☆咫尺发表于 8-6-2014 10:22
来张大图看看！~

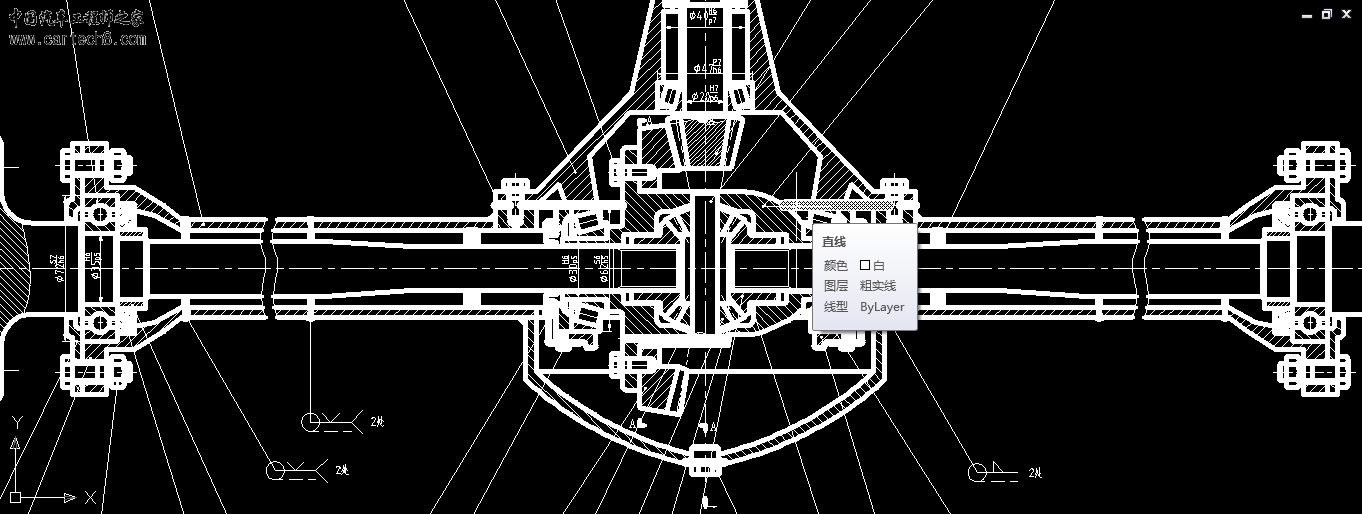

亲，大图来了

天涯☆咫尺 · 发表于 9-6-2014 19:31:50

你这图，锁紧螺母肯定是外螺纹固定在貌似个啮合套上，用压板固定，防止转动，

yifei007 · 发表于 26-9-2014 11:38:49

锥轴承怎么不见调整垫片，它游隙怎么保证的呢？

ZCTZF · 发表于 2-1-2015 12:04:02

差速器轴承定位是靠带外螺纹的调整螺母来定位的，拧动螺母可以调整锥轴承的预紧力，调整螺母和轴承是主减壳中的内孔支撑的

[零部件设计] 大家看看这张差速器局部图有什么问题
