旋转对称机械疲劳分析模块Fe-safe/Rotate™
1、模块介绍
Fe-safe/Rotate™是fe-safe™基于旋转对称模型分析的附加模块。可以采用轴对称模型加速旋转部件的FEA和疲劳分析。该模块用于提供旋转部件的，来自于单个静态FE分析的完整周期的载荷定义。由单个载荷分析步，Fe-safe/Rotate™产生一系列的附加应力结果，就好像模型已经通过一系列不同方向旋转（或被周围旋转的负载模型）。

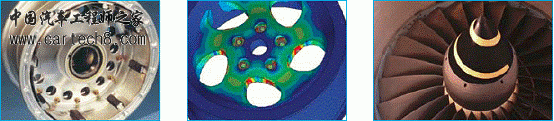

Fe-safe/Rotate™是实现采用轴对称结构有限元模型疲劳分析的理想工具，例如：轮毂、齿轮、轴承和转轴等，同时也支持具有轴对程模型的单个组件，如凸轮的中心、曲轴的法兰等。

2、功能介绍
●        只需一个静态有限元分析就可定义一个旋转周期的疲劳；
●        以一个载荷步为基础，Fe-safe/Rotate® 产生一系列的额外应力结果，就像该模型被旋转一样。
3、案例应用

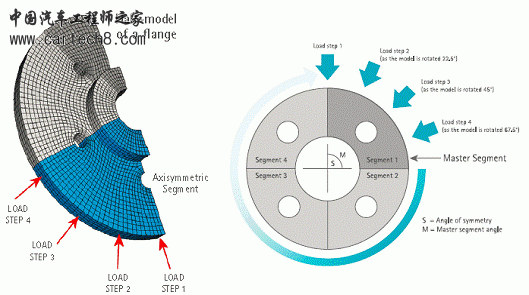

Fe-safe/Rotate™ 自动生成疲劳载荷定义。这由一系列描述旋转，包含中间负荷（如果必要，由FE分析结果生成）的载荷分析步组成。疲劳载荷定义可以做必要的修改，例如包含缩放比例信息。如果希望的旋转增量小于轴对称模型的角度，Fe-safe/Rotate™可以指示要考虑多个解决方案。每一个解决方案利用组件的轴对称模型，需要单个静态FE分析以便定义一个完整的旋转载荷。
