图纸标注问题

琅琊刑徒 · 发表于 23-2-2014 20:56:37

本帖最后由琅琊刑徒于 23-2-2014 20:56 编辑

新手出图纸时遇到的几个问题：

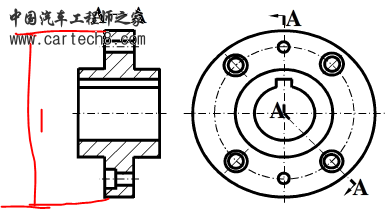

1、旋转剖能不能标直径？如下图
2、标半径时，公差怎么标？与直径的公差有何区别？是不是直径公差的一半？
3、图纸中台架试验装配图是否需要用细双点画线表示？

815262044 · 发表于 24-2-2014 14:25:12

直径标在剖视图上！孔的中心线标在左边的图上，

风月生奇 · 发表于 31-3-2014 00:44:41

不需要标直径的，因为已经表达清楚了
标半径公差一样，公差是整体的

cg-guo · 发表于 28-5-2014 21:52:58

首先，旋转剖红色标注的“I"处是可以的。其次，这种园是车削或者磨削加工的，标注直径更直观，反正我还没遇到过整圆的零件标半径＋公差，对加工者来说容易出错。最后，除目标零件外，其余在图纸中起表示零件作用，位置，或装配顺序能信息的零件局部图都应该用虚线表示。

凌梦寒 · 发表于 20-10-2014 16:06:27

，可以如图中标注直径，公差标直径公差

xuhuan411 · 发表于 6-11-2014 20:20:56

问题1.个人认为直径的标注最好为右图，因为特征表达的更明确，更容易理解，但不代表标在左图有问题；
问题2和问题3希望一起学习一下

qyxslj · 发表于 11-11-2014 16:24:54

楼主用哈软件
