转向管柱试验的人体模块

ywh362568

最近在看法规GB_11557-2011_防止汽车转向机构对驾驶员伤害的规定.pdf

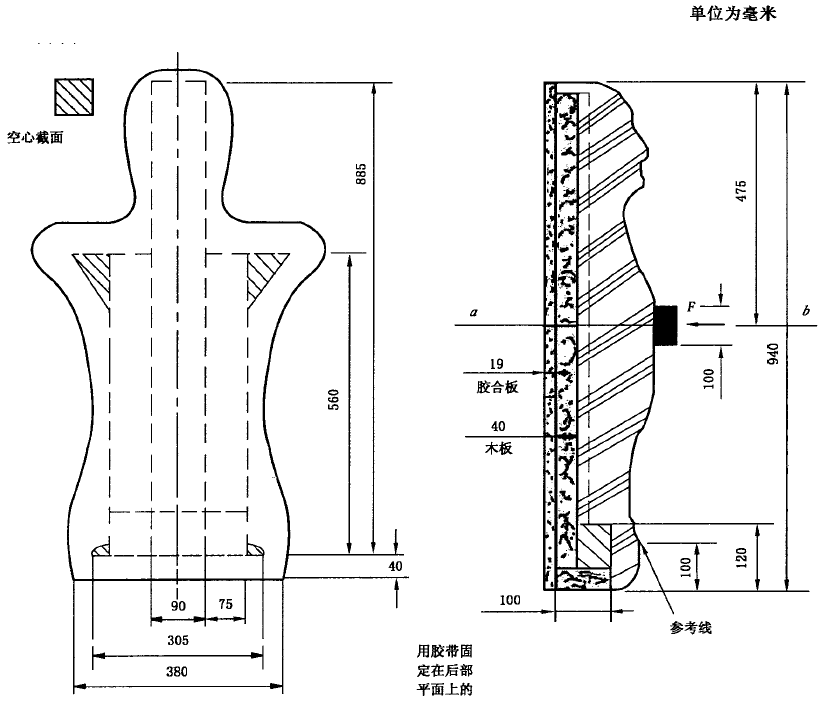

注意到转向管柱试验中的人体模块尺寸，如图


从这个尺寸来看，似乎还无法完全确定这个人体模块的尺寸
哪位朋友做过试验的，可以贴个图片
分享下人体模块的大致结构吗？

zhamingan1005

动力转向器总成性能耐久试验台
技术说明书

一、        概述
1.1 试验台是根据QC/T529-2000汽车动力转向器总成台架试验方法》和QC/T530-2000汽车动力转向器总成技术条件》进行设计和制造，主要用于汽车动力转向器的性能和可靠性试验，为产品验证提供可靠依据。
1.2主要试验项目
性能试验包括：动力转向器总圈数测定、空载转动力矩、回正能力、转向灵敏度、力特性试验、传动效率特性、传动间隙特性等试验项目。
可靠性试验包括：磨损试验、疲劳试验、强制转向试验、超压试验、逆向超载试验试验项目。

试验台结构示意图  查明安15055162377
二、试验的结构
2.1　该试验台主要由试验台、动力液压站、加载液压站、电气柜和控制柜共五部分组成，均为钢型材结构型式，互相之间通过航空接头和电缆连接。
　2.2　试验台各部分为整体框架形式，表面喷塑处理；控制柜采用工业标准控制柜，控制柜和台体间的连接方便、可靠。各部分布局合理，结构紧凑。
　2.3　齐备整体美观大方，操作方便

三、试验台说明
　　试验操作台主要由试验台、动力液压站、加载液压站、电气柜和控制柜等部分组成，简要说明如下：
1 动力液压站
主要由液压泵、电机、油箱、压力传感器、流量传感器、相关辅助器件、管路等组成，产生试验需要的高压液压油，供给动力转向器总成。　
油箱安装有加热装置，性能试验时油温控制在50±5℃，可靠性试验油温50~80℃，试验流量以产品的限制流量为准；

2 负载液压站
主要由液压泵、电机、油箱、压力传感器、相关辅

OMG0611

人体模块是购置冲击试验台配备的，无法通过尺寸山寨。。
