catia 零件设计中如何进行复制粘贴？

snriud · 发表于 2-9-2012 13:47:35

按照教程画发动机曲轴，原教程是sw的，其中有一步是要复制已经画好的多个特征（还包含了一个镜像操作），然后粘贴，如下图。

粘贴后：

我想问一下在catia中如何做到（我试过阵列，但没用）？

谢谢。

cinas · 发表于 3-9-2012 21:13:00

不会贴图片。
我用阵列做得

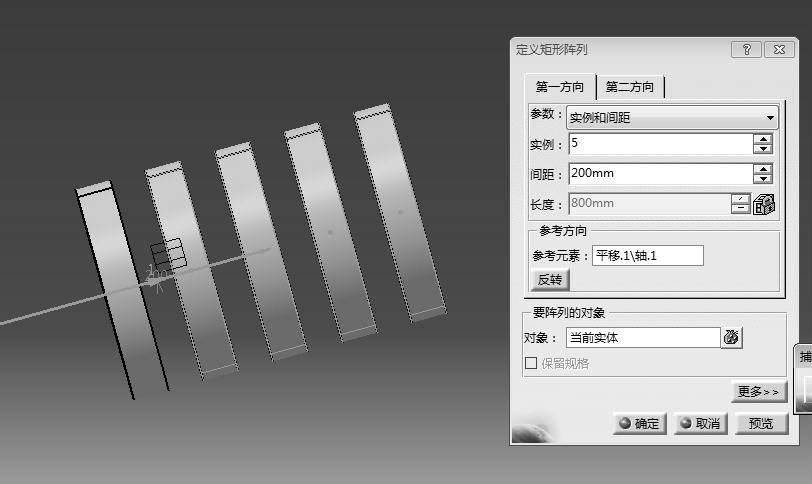

矩形阵列，阵列方向为曲轴轴线方向，你可以通过鼠标选择圆柱面捕捉...阵列数量和间距就按需设置。
在GSD模块里平移可以选择复制模式，也可以实现这功能。

snriud · 发表于 4-9-2012 10:13:51

cinas 发表于 3-9-2012 21:13
不会贴图片。
我用阵列做得
矩形阵列，阵列方向为曲轴轴线方向，你可以通过鼠标选择圆柱面捕捉...阵列数量 ...

谢谢您的回复，因为有一个镜像的特征，所以我试了阵列是不行的，我再用其它方法试试。

cinas · 发表于 4-9-2012 20:57:36

snriud 发表于 4-9-2012 10:13
谢谢您的回复，因为有一个镜像的特征，所以我试了阵列是不行的，我再用其它方法试试。

个人觉得零件设计模块不方便。我一般是在创成式里面做得。
如果你不嫌麻烦，可以再创成式里把实体的面提取出来。在那个模块里能实现的方法较多..
