在进气道中画导流板该怎样画?

[复制链接]


该用户从未签到

发表于 12-5-2012 21:04:52 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


悬赏44积分未解决
本帖最后由 逍遥KT 于 12-5-2012 21:22 编辑

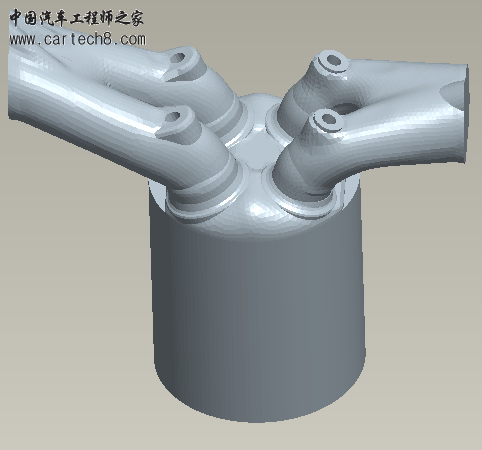

这是proe模型,在左侧进气道内画出下面这样的导流板,,该怎样画呢?

请大家指导下,在左侧进气道口处画出

两侧个进气道都要画出,像下图一样

或有没有高手留个邮箱啊,我把模型发过去,看能帮我画吗?谢谢



该用户从未签到

发表于 14-5-2012 14:04:37 | 显示全部楼层
没太看明白楼主的具体要求,能说的详细点吗?
回复

使用道具 举报



该用户从未签到

 楼主| 发表于 14-5-2012 16:38:13 | 显示全部楼层
jluchenming 发表于 14-5-2012 14:04
没太看明白楼主的具体要求,能说的详细点吗?

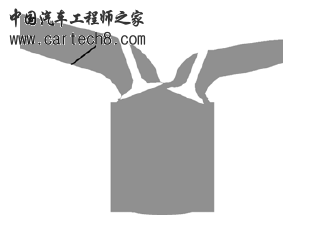

谢谢回复,就是在发动机进气道上画上一个板,如第二张图一样,把进气道堵住一部分,来增加涡流强度..
回复

使用道具 举报



该用户从未签到

发表于 15-5-2012 15:15:10 | 显示全部楼层
逍遥KT 发表于 14-5-2012 16:38
谢谢回复,就是在发动机进气道上画上一个板,如第二张图一样,把进气道堵住一部分,来增加涡流强度..

按我的理解,这个应该挺好画的啊,一个拉伸,一个合并,就应该出来了吧,不知道我理解的是否正确
你可以把模型发给我和具体要求发给我,我画着试试
476478680@qq.com
回复

使用道具 举报
