谁知道拔掉氧传感器的的接头在连接示波器启动汽车能得到波形图吗？

真的不想划水 · 发表于 13-4-2012 13:57:12

我们公司要做催化剂的的临界实验。在排气管前后端加装氧传感器测催化剂的临界值。请问如果我把氧传感器的接头拔掉然后直接接示波器。这个方案可行吗？我查资料说氧化锆型氧传感器是向ECU输出反馈信号。电压信号0.1-0.9V的信号。不知道这个方案可行吗？请高手指点一下

敦煌 · 发表于 17-4-2012 18:34:35

不行。你都知道氧传感器是反馈信号，你不接电压就5V，怎么测试？用大头针刺穿线。

真的不想划水 · 发表于 18-4-2012 09:31:16

敦煌发表于 17-4-2012 18:34
不行。你都知道氧传感器是反馈信号，你不接电压就5V，怎么测试？用大头针刺穿线。

我们做的测试不接ECU. 我上网查看了氧化锆型的氧传感器是向ECU发出0.1-0.9V的电压信号的。（氧化钛需要接5V的电源）我用示波器捕捉这个信号应该也可以把！就是没有实践过。

显示全部楼层 · 发表于 18-4-2012 09:56:05

也许可以！氧传感器是受热后自产电压。拔掉插头能收集到信号，但需要一定的温度，一般氧传感器有加热线圈，拔掉插头后加热线圈不起作用，估计等一段时间才有反应！氧传感器波形图没见过，测出来了，发上来看看哟！呵呵

真的不想划水 · 发表于 18-4-2012 16:24:43

本帖最后由真的不想划水于 18-4-2012 16:31 编辑

望天发表于 18-4-2012 09:56
也许可以！氧传感器是受热后自产电压。拔掉插头能收集到信号，但需要一定的温度，一般氧传感器有加热线圈， ...

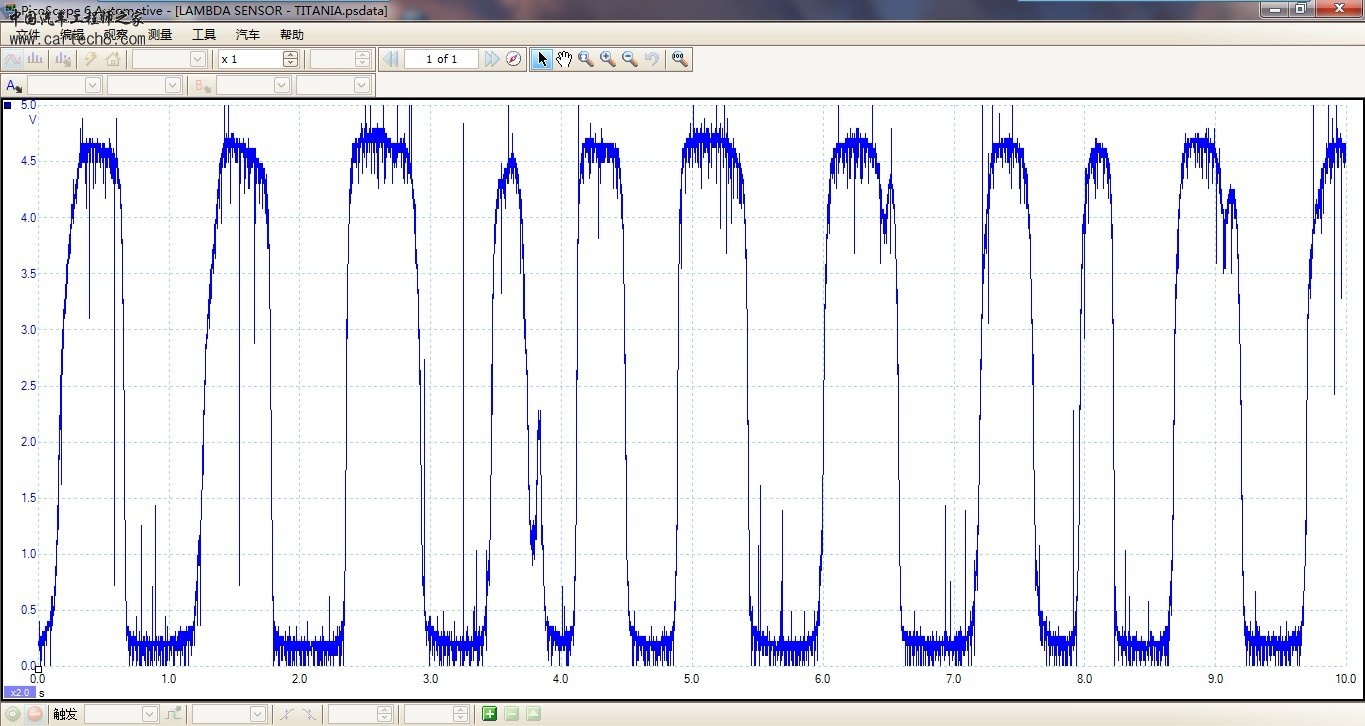

波形图

波形图是示波器厂家提供的氧化钛型的

敦煌 · 发表于 20-4-2012 19:19:45

插头拔掉传感器怎么工作，打个比方：用电器不接入电路怎么测试用电器。

真的不想划水 · 发表于 23-4-2012 10:13:16

敦煌发表于 20-4-2012 19:19
插头拔掉传感器怎么工作，打个比方：用电器不接入电路怎么测试用电器。

首先氧传感器是执行器不是控制器。它是向ECU输出电压信号。我的目的就是采集这个信号。氧化锆型的氧传感器是通过测量排气中的氧和大气中的氧的差值，产生电动势，向ECU输入电压信号，ECU通过电压的大小改变喷油量，从而实现实现发动机的闭环控制。

福州长安赵工 · 发表于 23-4-2012 13:07:27

真的不想划水发表于 23-4-2012 10:13
首先氧传感器是执行器不是控制器。它是向ECU输出电压信号。我的目的就是采集这个信号。氧化锆型的氧传感 ...

氧传感器顶部被加热至300c以上随着空燃比的变化会产生一个0.1-0.8左右的波动电压但前提必须是发动机无故障。拔掉氧传感线束插件从车内检测端口是无法读到氧传感电压信号的，但用万用表或专用设备是可以读出波动电压。建议热车后再测试。否则要人工给传感器加热。

真的不想划水 · 发表于 24-4-2012 09:31:17

福州长安赵工发表于 23-4-2012 13:07
氧传感器顶部被加热至300c以上随着空燃比的变化会产生一个0.1-0.8左右的波动电压但前提必须是发动机无故障 ...

分析的很到位。感谢
