绝版全系·吉利美日系列电路图

[复制链接]


该用户从未签到

发表于 7-12-2011 14:56:03 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


本帖最后由 80后汽车砖家 于 7-12-2011 14:59 编辑

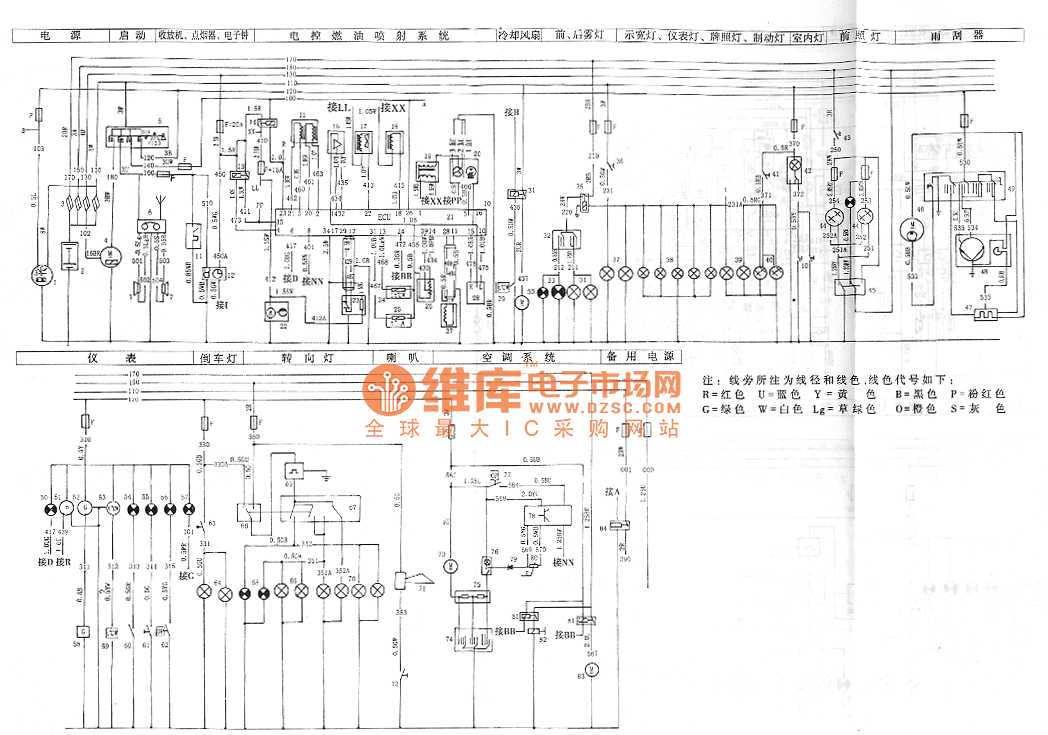

美日整车电路图

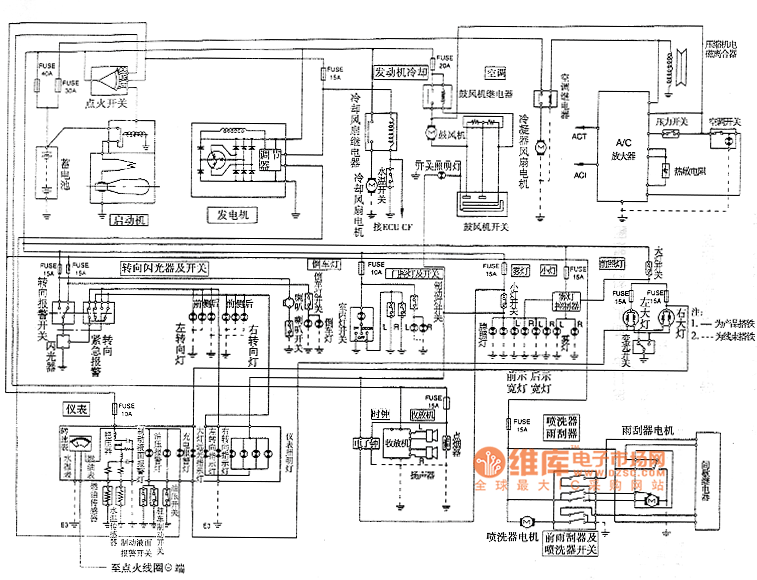

美日4缸电喷A8发动机电路图

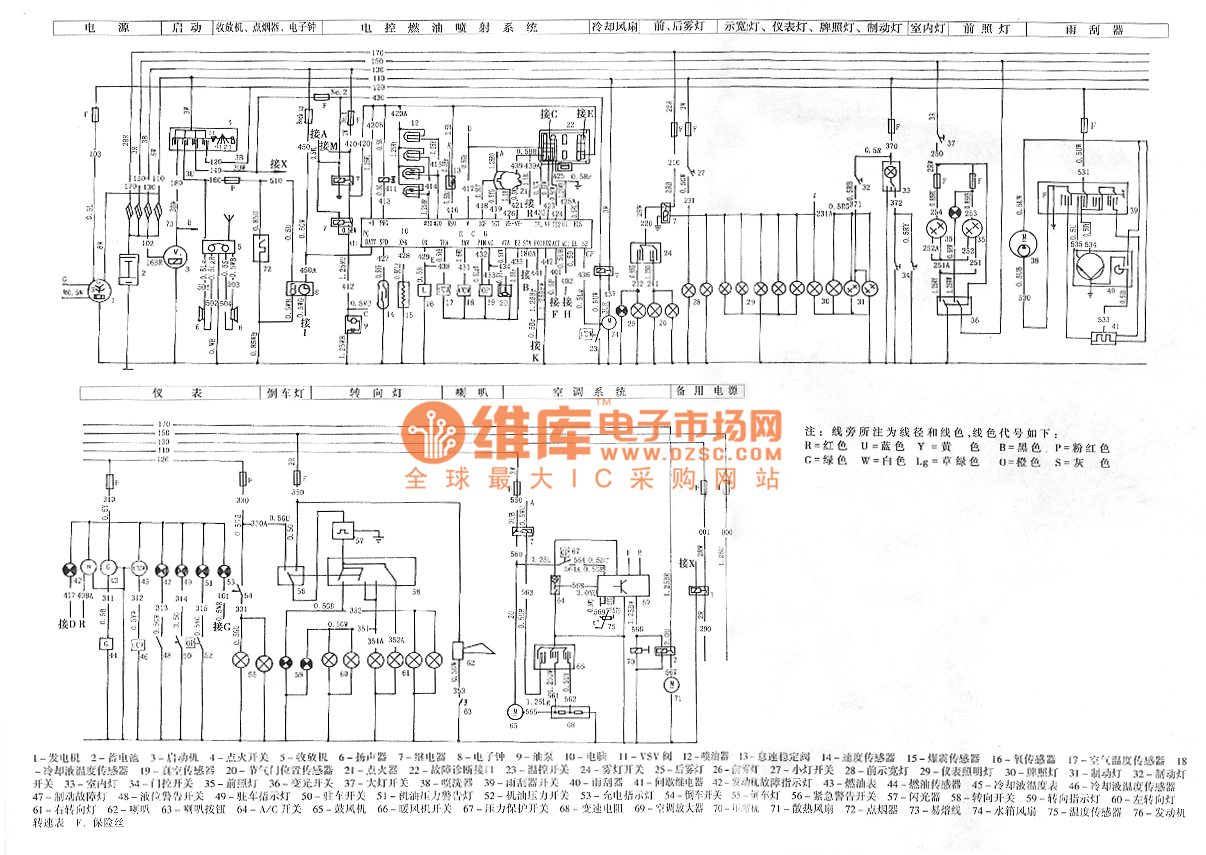

美日3缸发动机玛瑞利单点喷射系统电路图

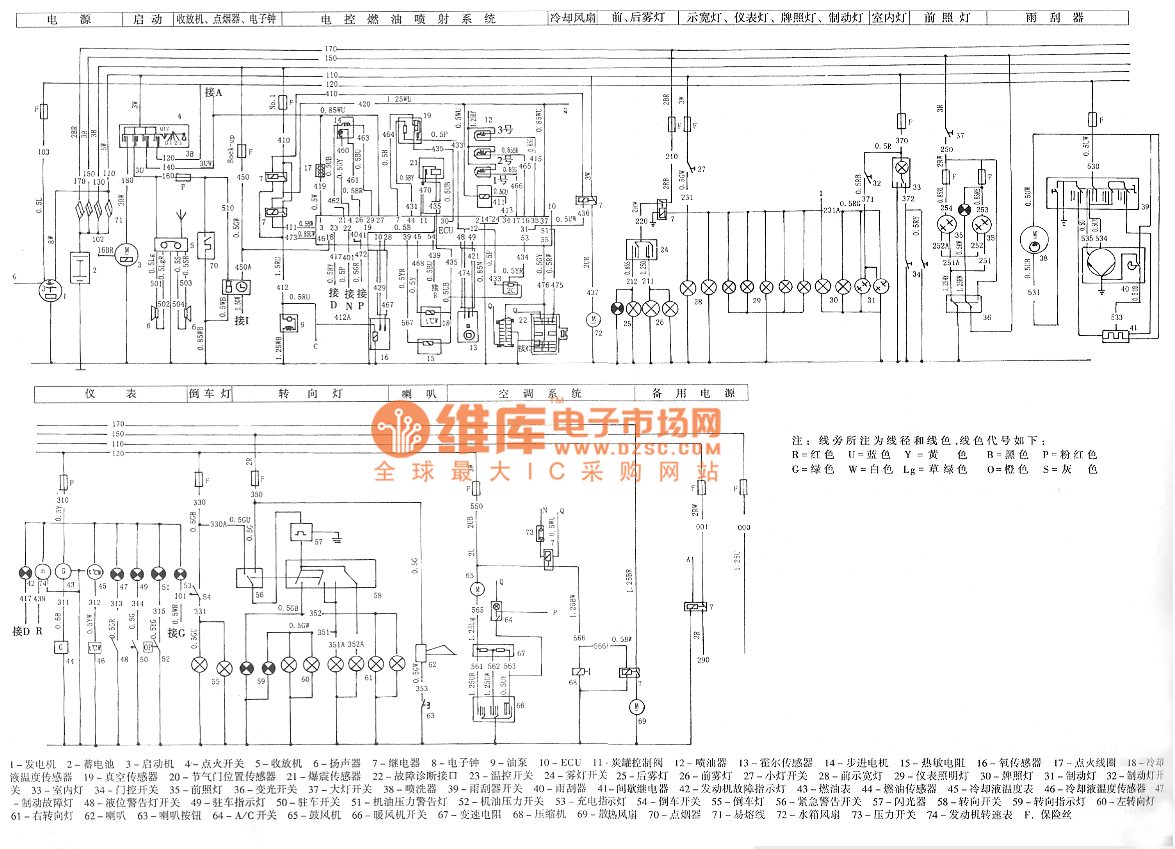

美日3缸发动机联合电子电控系统电路图




该用户从未签到

 楼主| 发表于 13-12-2011 16:21:58 | 显示全部楼层
看来,吉利车没有市场。
回复 支持 反对

使用道具 举报


  • TA的每日心情
    开心
    19-8-2017 07:57
  • 签到天数: 48 天

    [LV.5]常住居民I

    发表于 22-12-2017 14:21:49 | 显示全部楼层
    好好好好好
    回复 支持 反对

    使用道具 举报


  • TA的每日心情
    开心
    15-3-2019 11:07
  • 签到天数: 143 天

    [LV.7]常住居民III

    发表于 7-5-2018 16:34:36 | 显示全部楼层
    太复杂了,看着眼花缭乱
