副仪表板扶手与R点的关系

shijigeren · 发表于 18-11-2011 10:08:21

大家好。在设计副仪表板扶手的时候应怎样考虑扶手高度与R点之间的关系呢？还有扶手（副仪表板）与座椅之间的最小间隙大概是多少？
多谢大虾们指教！

citylzw · 发表于 26-11-2011 21:42:55

[b]副仪表板扶手的布置要求:

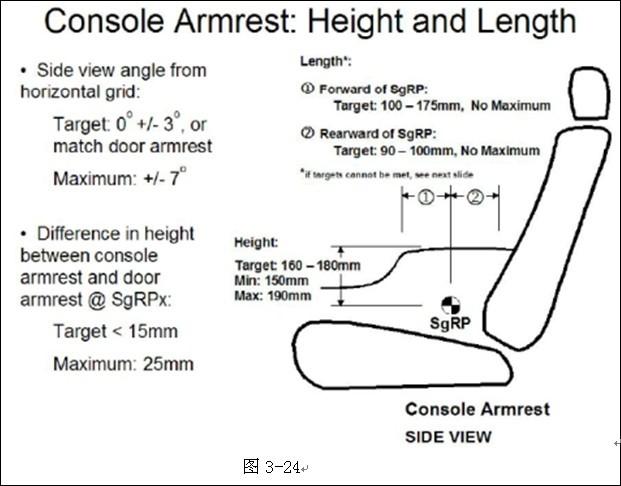

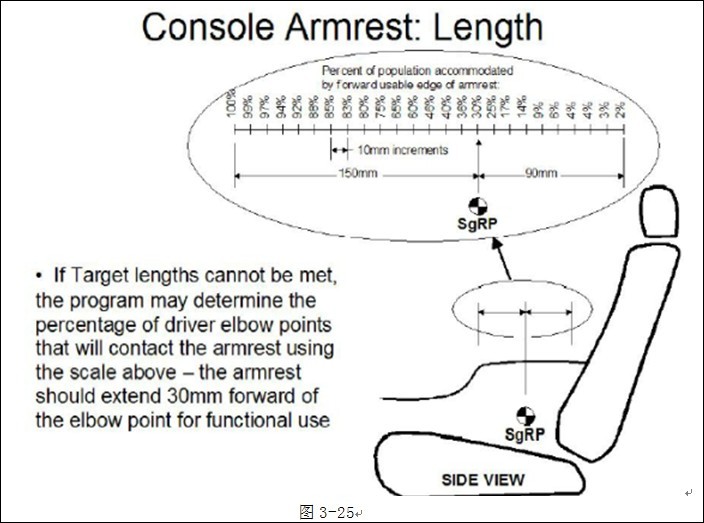

扶手长度方向上的布置，见图3-24，如果长度无法满足要求，长度按照图3-25中比例相应的增加：其中前门扶手与副仪表板的扶手之间的高度差：目标要求不得超过15mm，最大25mm

citylzw · 发表于 26-11-2011 21:44:50

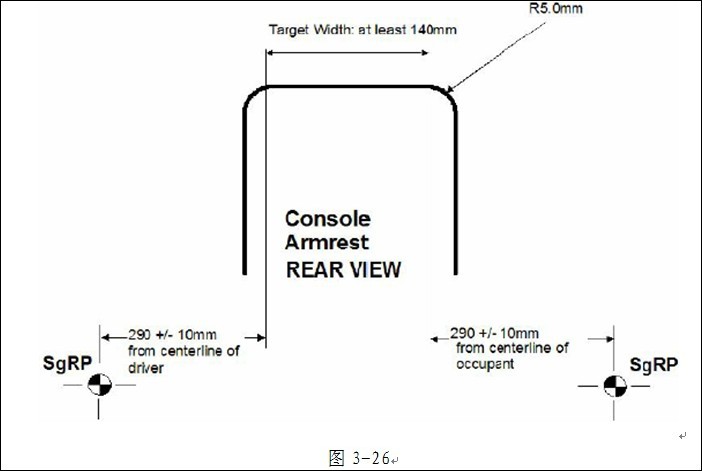

宽度方向的布置，见图3-26；

citylzw · 发表于 26-11-2011 21:47:04

以上参数为设计理论值，以个人经验来看，是要根据不同级别车型进行适当调整，不是级别的车型都能达到此要求的，希望能帮到楼主

将军虾 · 发表于 28-3-2012 13:15:52

我见过最小间隙要求是5mm的

caker · 发表于 28-3-2012 21:26:00

5mm肯定不够的，座椅的公差都远超过5mm了

chance119 · 发表于 13-7-2012 14:34:40

这资料好熟悉，何等惊人的相似！

lovellyia · 发表于 30-4-2013 21:49:29

chance119 发表于 13-7-2012 14:34
这资料好熟悉，何等惊人的相似！

恩，这个资料好像是早起日本汽车设计的资料，日本车设计比较紧凑，源自材料选择比较好，稳定性比较好。目前合资及自主汽车企业多偏向于SDS。CONSOLE与座椅的关系，应该不是单纯的静态Y向距离问题，一般建议座椅在前后滑动全行程中与座椅保持不小于10mm间隙，座椅包覆与CONSOLE有的汽车设计到8mm。

君子兰123 · 发表于 27-6-2015 14:35:16

座椅与CONSOLE的距离不是单单一个状态的，在整个滑动过程中都要保证最小的安全距离10mm，这是设计经验值。
