小弟来自某二线汽车零件设计部,因发展需要,公司要拓展CAE应用技术,初次接触ABAQUS,久仰其大名,没想到最初的问题就被卡住了,自己模具设计专业出身,苦思到深夜仍不得要领,经过搜索仍没有找到目标,闲话不多言。

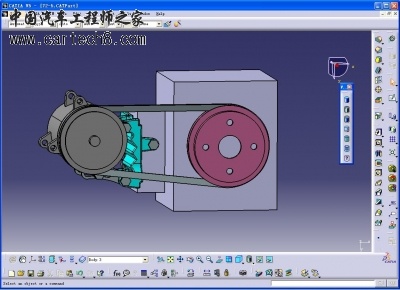

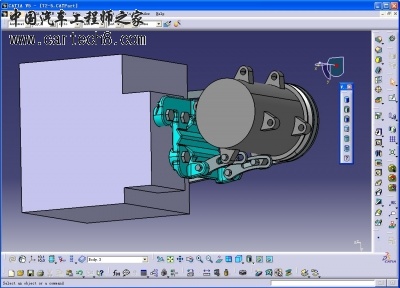

问题描述:工作原理,如图一,是工作时的摆放状态,紫色方块组成的是车用柴油机的简化模型,只取其孔位,灰色部分四个腿的是压缩机,红色轮毂是柴油机的动力输出也就是主动轮,通过V带来带动压缩机转动,压缩机运转开始制冷,我公司是设计开发绿色的那个支架,支架用4颗M12与柴油机固定(平面三角形排列3颗,侧面1颗);2颗M10与压缩机直接固定,4颗M10通过一对“拉杆(灰色,看图三就可以清楚看到)”与压缩机间接固定,这个支架的意义是把压缩机固定在柴油机上,支架材质是45#钢,柴油机是朝柴4100,3000R/MIN,我的思路是把柴油机、主动轮、压缩机、拉杆、螺钉(此5样皆为标准件)都看做是刚体,通过施加主动轮的转速,主动轮与V带与压缩机的接触,这样的LOAD对吗?是属于STATIC还是DYNAMIC的分析?是不是属于多体分析?需要应用EXPLICIT计算吗?LOAD和BC的施加应该是怎么样的?请点拨一下小弟入门。 |
|
