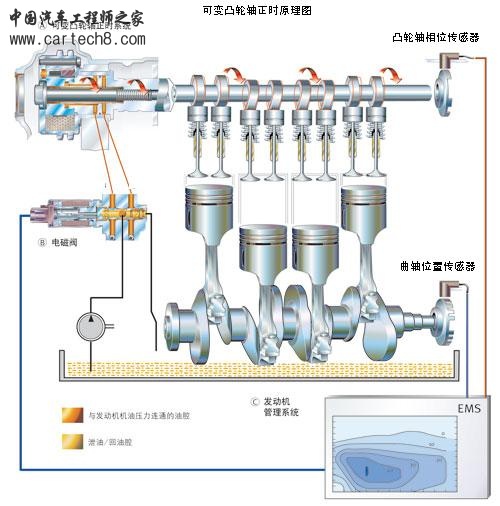

CVVT进气门可变正时原理图

华普小子 · 发表于 30-9-2011 10:37:08

likangsp · 发表于 9-10-2011 11:26:45

这个很不错的。

powertop · 发表于 11-10-2011 19:20:31

哈哈，果然做出来了啊，能发我一个原版收藏吗吗？？我不想下这个带水印的。。。Pang6600@sina.com,

华普小子 · 发表于 13-10-2011 08:15:03

powertop 发表于 11-10-2011 19:20
哈哈，果然做出来了啊，能发我一个原版收藏吗吗？？我不想下这个带水印的。。。,

发给你了，收到请言语一声。

jock211 · 发表于 16-10-2011 20:47:14

powertop 发表于 15-10-2011 14:03
图已收到，谢谢分享。

大哥可以发一个给我吗我在一所学校工作,上课用的上 jock211@163.com thanks

powertop · 发表于 15-10-2011 14:03:04

华普小子发表于 13-10-2011 08:15
发给你了，收到请言语一声。

图已收到，谢谢分享。

华普小子 · 发表于 17-10-2011 08:21:08

发给您了，收到请言语一声。

华普小子 · 发表于 18-10-2011 15:36:12

water.stone 发表于 17-10-2011 19:47
给你个邮箱谢谢哦~

发给你了，收到言语一声。

阿虎- · 发表于 25-10-2011 11:25:04

如果能有文字讲解那不要太给力哟---

华普小子 · 发表于 25-10-2011 14:14:38

我爱猪猪 · 发表于 25-10-2011 18:27:19

好东西呀我正在学习呀能发给我吗邮箱505702024@qq.com

直播中… · 发表于 27-10-2011 11:59:32

呵呵，这个很简单，
原理：低速时，油压降低---活塞左移---三臂分离独立工作驱动主辅摇臂---主凸轮组工作
高速时：油压升高--活塞右移--三臂锁为一体同时工作驱动中间摇臂---中间凸轮工作

华普小子 · 发表于 27-10-2011 15:57:51

本帖最后由华普小子于 1-11-2011 10:25 编辑

很简单吗？呵呵
对照原理图，有人对12楼的原理论述有不同看法的吗？
欢迎讨论。

lwcking · 发表于 1-11-2011 20:42:52

进气凸轮轴位置(CMP)执行器连接在进气凸轮轴上并由液压进行操动，液压压力由机油泵提供，以改变进气凸轮轴相对于CKP(CKP)的角度。进气VVT电磁阀由主继电器提供工作电源，ECM以脉宽调制信号控制接地。由此控制流向凸轮轴位置执行器的发动机机油流量。机油压力使固定在凸轮轴前部的凸轮轴位置执行器机构内的一个安全滑阀动作。当安全滑阀动作时，机油被导入凸轮轴位置执行器，使凸轮轴旋转。进气凸轮轴位置执行器最大可使凸轮工作角度改变50度。

lwcking · 发表于 1-11-2011 20:41:25

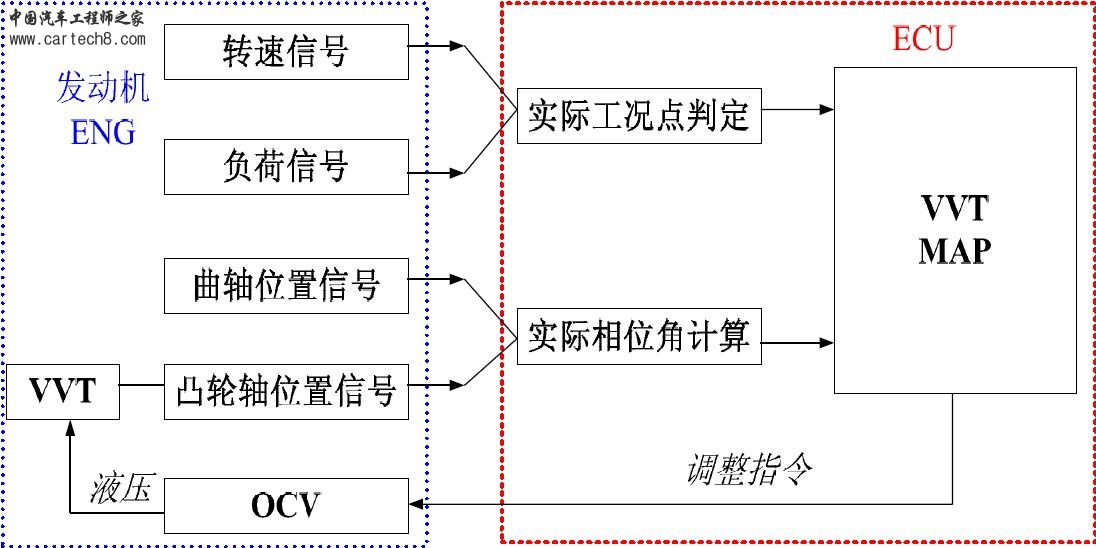

进气正时VVT阀控制原理：进气凸轮轴位置(CMP)执行器连接在进气凸轮轴上并由液压进行操动，液压压力由机油泵提供，以改变进气凸轮轴相对于CKP(CKP)的角度。进气VVT电磁阀由主继电器提供工作电源，ECM以脉宽调制信号控制接地。由此控制流向凸轮轴位置执行器的发动机机油流量。机油压力使固定在凸轮轴前部的凸轮轴位置执行器机构内的一个安全滑阀动作。当安全滑阀动作时，机油被导入凸轮轴位置执行器，使凸轮轴旋转。进气凸轮轴位置执行器最大可使凸轮工作角度改变50度。

CVVT进气门可变正时原理图
