蓝牙ELM327 Bluetooth OBD2 汽车检测仪 诊断仪 行车电脑 测油耗

[复制链接]


该用户从未签到

发表于 16-7-2011 22:43:26 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


产品描述:

最新硬件版本:ELM327 v1.4     最新软件版本:ScanMaster-ELM V2.1
ELM327 v1.4 是20 10年的最新版本它兼容于市场上任何版本的ELM327,它是在1.3a的基础上再次开发的新增STMFR命令,STDI命令,新增STSN命令等等;它属于二次开发产品,无论是功能,性能,指令,诊断准确率,系统全面性等等都比市场上任何版本的ELM327功能更为强大,它能更有效地全面性检测您的爱车.(注意:市场上的1.5a版本除了外壳是1.5a外实际上它的硬件版本是1.3a的,请各位顾客在购买产品的时候要留意)(目前的最新版本只有V1.4)
本产品支持所有的OBD-Ⅱ协议,蓝牙输出,更方便连接到笔记本电脑

电脑需要配蓝牙适配器,有效距离十米蓝牙匹配码6789(1234)
本产品支持1996年以后生产的采用OBD-Ⅱ协议的车型(包括 VPW, PWM, ISO, KWP 2000, CAN 协议)。可以把产品连接到笔记本电脑、台式电脑或手机上,用來读取故障码并知道故障码的含义、清除汽车的故障码、燃油消耗量监测、显示传感器的数据流(如转速、水温等等)……功能非常强大!
可支持的车型:
宝马   西雅特  福特  MINI   捷豹   奔驰  大众 利亚纳 逍客 07款力帆
520  卡罗拉  08款骐达  三菱翼神 乐风 思域  雅阁  丰田RAV4  长城新哈
弗2.4L汽油版  08款威驰  雨燕  夏利A+   天雨sx4   11款朗逸  马自达5
克莱斯勒   道奇   讴歌  比亚迪F3/F0  奇瑞 09款奥拓 福克斯11款 德尔福
MT20U2   江淮同悦 铃木   本田   丰田   马自达   三菱    尼桑   斯巴
鲁 01奔驰w203 陆虎   雪佛兰   斯柯达   英菲尼迪   起亚   现代 吉利
熊猫  05凯越 奥迪   萨博   欧宝   雪铁龙   标致   沃尔沃   菲亚特
长城哈弗H5 2.0T  老款爱丽舍16V   比亚迪G3   09款起亚福瑞迪手动1.6
福克斯07款  07款别克君越 长城腾翼C30 卡罗拉2010款  05年雪佛莱
赛欧  长城酷熊  斯柯达昊锐1.8t  206 1.6  蒙迪欧 威麟V5  长城凌傲
2010新爱丽舍   一汽夏利N5 1.3  丰田瑞志  雪铁龙C2  马自达3   新飞度
04款别克赛欧 东南V3菱悦2010  标致206 1.4  乐骋  大众CC 新赛欧 朗逸
英菲尼迪FX35  04年凯越1.6LX  花冠EX  等等。
(请注意以上车型,具体年份不详,因ELM327是按汽车ECU电脑通讯协议检测汽车,故协议支持则可测试!)


产品特点:ELM327 (蓝牙)  是最新的基于个人电脑(PC)的扫描工具。它支持所有OBD-II协议,并与众多软件兼容。它输出协议以USB接口与电脑(笔记本电脑)互连。
支持的OBD-II协议:
ELM1.4B支持以下协议
协议编号  描述
0
l   自动搜索
1     SAE J1850  PWM (41.6kbaud)
2     SAE J1850  VPW (10.4kbaud)
3     ISO 9141-2  (5  baud init)
4
lISO 14230-4 KWP2000  slow init(5  Buad init)
5
lISO 14230-4 KWP2000   fast init(10.4kbaud)
6
lISO 15765-4 CAN  (11 bit ID, 500kbaud)
7
lISO 15765-4 CAN  (29 bit ID, 500kbaud)
8
l   ISO 15765-4 CAN  (11 bit ID, 250kbaud)
9
lISO 15765-4 CAN  (29 bit ID, 250kbaud)
A     J1939 CAN ( 29 bit ID, 250*kbaud)
B     User1 CAN ( 11* bit ID, 125*kbaud)
C     User2 CAN ( 11* bit ID, 50*kbaud)


注*的可用用户调整


输出接口:蓝牙
LED指示灯:OBD 发射/接收, RS232 发射/接收,电源
操作电压: 12V,(带短路/过电压保护功能)

软件描述:
ELM327 USB所使用的OBD-II软件为免费软件,将电脑与汽车中车载电脑硬件相连后,使用该软件,您可以从车载电脑中获取您所需的信息。
软件界面友好,利于上手。安装简便——将文件解压缩?降缒杂才涛募?兄校?纯梢钥?际褂昧耍话迅梦募?姓?迳境?纯尚对厝砑??

软件支持2个平台:DOS和Windows
看起来先前的1.3a版本似乎提供了所有功能,
实际上我们把几个新的功能整合到新的EML327 1.4b芯片中。
数据表详细说明了这些变换,下面是这些变化的一个简单总结:

◆电源控制模块提供了一个非常低的功耗的待机模式
◆更多的J1939支持
◆一个用于存储用户数据的非易失性存储区域
◆在bench测试中或者连接到一个专用的CAN端口,提供一个可选的关闭CAN静态监控
◆CAN扩展寻址与格式支持特殊的数据帧
◆ISO/KWP总线初始化操作已经提供,不用再单独发送诊断请求
◆提供4800  ISO 波特率选项,和10400和9600速率完美支持
◆SS命令用来通过协议进行顺序搜索
◆TA命令可直接诶改变测试地址,而无需使用PP
◆快速恢复出厂标准的电压读取电路,



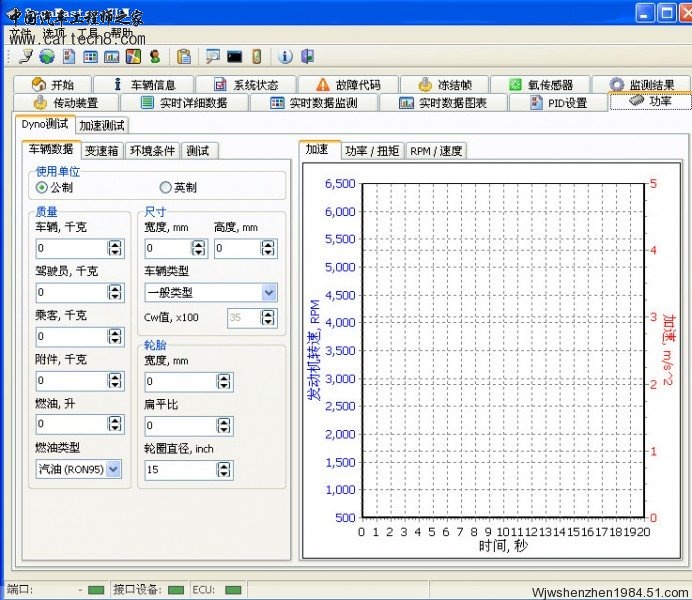

软件特点:
软件可以进行以下操作:

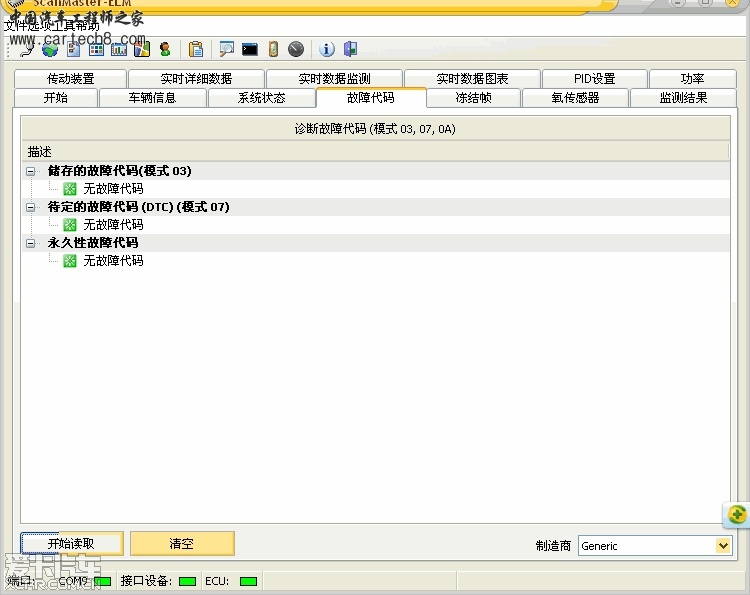

读取错误诊断码——通用和厂家特用的,并显示他们的含义(数据库拥有超过3000个的通用代码定义)
清除错误码并关灭MIL(“检查引擎”指示灯)

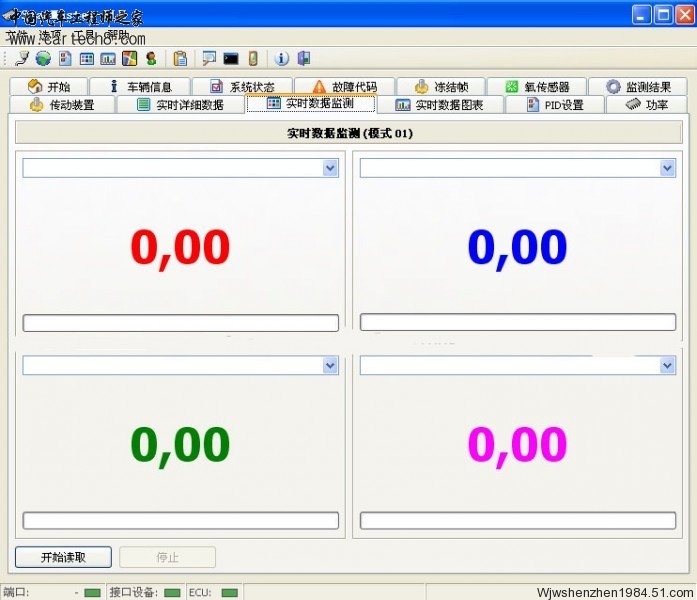

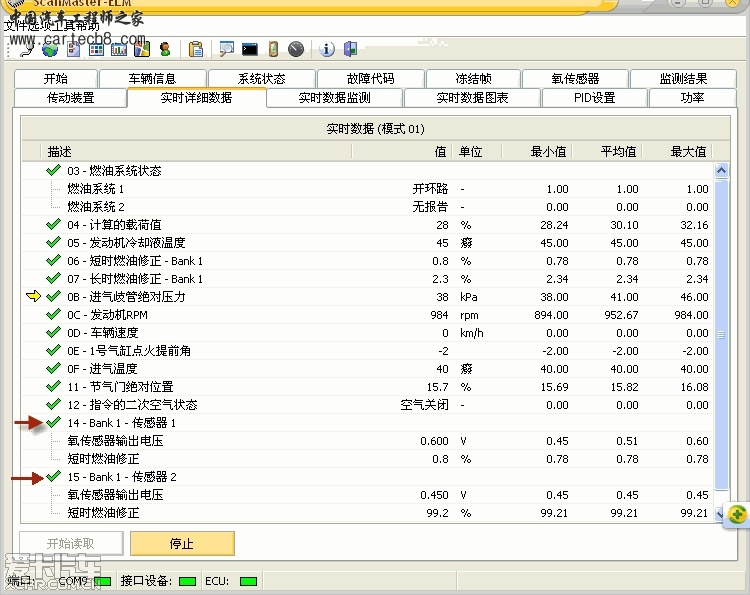

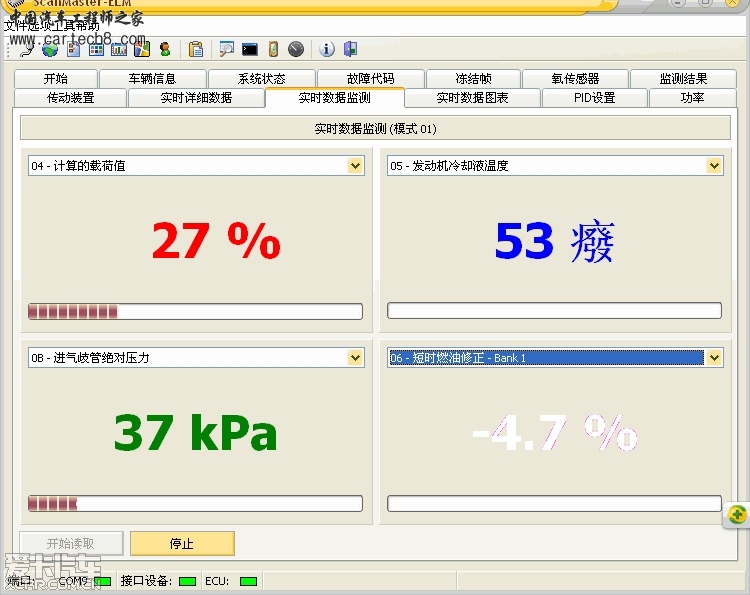

显示电流传感器数据,包含:
引擎每分钟转速(RPM)
计算后的负荷值
冷却液温度
燃料系统状态
车速
短期燃料情况
长期燃料情况
进气歧管压力
喷油提前时间
进气温度
空气气流速度
节流阀绝对位置
与短期燃料状态关联的氧气探测电压
燃料系统状态
燃料压力
燃油消耗量监测还有很多其他数据……
软件的未来特点:

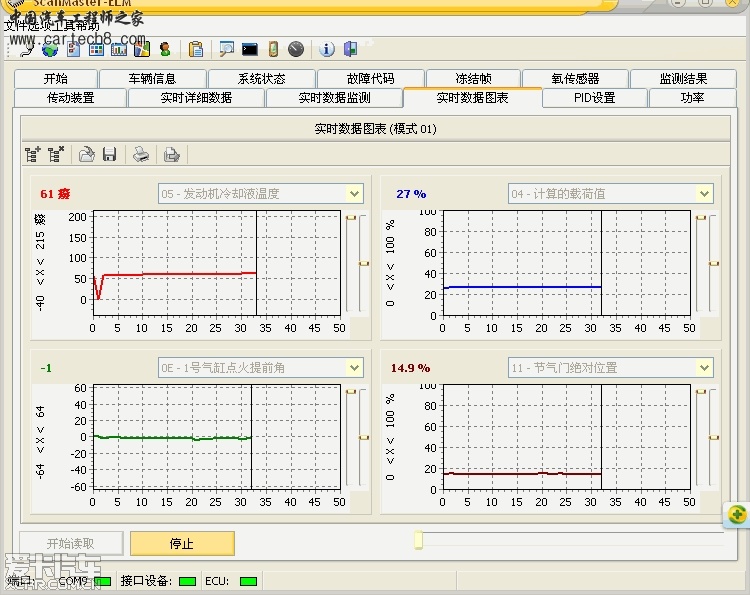

数据图表显示和记录日志
冻帧数据
连续和不连续氧气探测结果

可支持的车型:

(请注意以上车型,具体年份不详,因ELM327是按汽车ECU电脑通讯协议检测汽车,故协议支持则可测试!)
Newly developed bluetooth ELM327,support all OBD-II protocols as follows:
ISO15765-4 (CAN);
ISO14230-4 (KWP2000)
ISO9141-2
J1850 VPW
J1850 PWM

Function:

1.
Read diagnostic trouble codes, both generic and manufacturer-specific, and display their meaning (over 3000 generic code definitions in the database).
2.Clear trouble codes and turn off the MIL ("Check Engine" light)
3.Display current sensor data, including:
4.Engine RPM
5.Calculated Load Value
6.Coolant Temperature
7.Fuel System Status
8.Vehicle Speed
9.Short Term Fuel Trim
10.Long Term Fuel Trim
11.Intake Manifold Pressure
12.Timing Advance
13. Intake Air Temperature
14.Air Flow Rate
15.Absolute Throttle Position
16.Oxygen sensor voltages/associated short term fuel trims
17. Fuel System status
18.Fuel Pressure
Benz2001/02/03W203 C200K (ISO)

BMW X5 2002 (ISO) Chevrolet Aveo (ISO)
Citroen C3 2004 (ISO) ? Daihatsu YRV 2005 (ISO)
Daihatsu YRV Turbo 2006 (ISO)
Fiat Tipo 2002 (ISO)
Ford New?ocus 2006(CAN)
Honda Accord 2006 JDM (ISO)
Honda Accord Euro R 2004 JDM (ISO)
Honda City GD8 (ISO)
Honda Civic ES 1.6A (ISO)
Honda Integra Type R DC5 JDM (ISO)
Honda Jazz 1.4M (ISO)

Hyundai Accent 2004 (ISO)

Hyundai Getz 1.3A 2004 (ISO)
Hyundai Getz 1.6M 2004 (ISO)
Hyundai Matrix 2004 (ISO)
HyundaiSanta Fe2.4A (ISO)
Hyundai Sonata GLS (ISO)
Hyundai Sonata 2005 (ISO)
Hyundai Tuscani FX (ISO)
Kia Carens 2005 (ISO)
Kia Magentis 2005 (ISO)
KiaRioLS (ISO)
Kia Sorento SUV 2005 (ISO)
Lexus es300 Mazda 2 (CAN)
Mazda 5 (CAN)
Mazda 6 (CAN)
Mazda Premacy 2001 (ISO)
Mazda RX8 (CAN)
Mitsubishi Colt 2003 (ISO)
Mitsubishi Colt Plus 2005 (ISO)
Mitsubishi Eclipse(GST-----Turbo Car can be tested for the year 1995-2000;RS/GS----1994-1996 GS all can do;Turbo Car for the year 1996-2000,only have speed and TPS,can clear the DTCS)
Mitsubishi Lancer Evolution IX 2006 (ISO)
Mitsubishi Pajero 3.5 V6 2006 (ISO)
Nissan Sunny B14 (ISO)
Nissan Sunny VIP FB15 (ISO)
Nissan X-Trail 2.0L 2004 (ISO)
Nissan X-Trail 2.5L 2004 (ISO)
Peugeot 206 2001 –Only can show RPM
Peugeot 206 (ISO)
Peugeot 307 (ISO)
Peugeot 407 (ISO)
Renault Megane II 2005 (ISO)
Renault Kangoo 2006 (ISO)
Subaru Impreza 1.6TS 2002 (ISO)
Subaru Impreza WRX 2005 (ISO)
ToyotaCamry 2.0A 2004 (ISO)
ToyotaCamry 2.4A 2005 (ISO)
ToyotaCorolla Altis 1.6A 2005 (ISO)
ToyotaCorolla GLXi G8 1999 (ISO)
ToyotaCorolla G9 2002 (ISO)
ToyotaVios 2004 (ISO)

Not available veichles:
Mazda 323 Protege 2003 (OBD-I)
Mitsubishi Lancer 1.6M 2006
Nissan Sunny (N16)
Nissan Cefiro (Teana) 2005
Nissan sentra 1.8 2000/2005
Nissan Cefiro (Teana) 2005
Proton Perdana V6
Subaru Legacy GT 2005
Toyotacamry 2002
ToyotaWish JDM (Missing Pin 5 in DLC)
ToyotaIST JDM (Missing Pin 5 in DLC)
Toyotaaltis 1.8 2004
Peugeot 206 2000
Suzuki Jimny 1.3 2000
Diesel engine
请注意:本产品有些车型年份不详。
What is included in package:
1pc x ELM327 unit(bluetooth version)
1pc x CD drive
()前言
随着汽车科技的不断发展,自动化电控技术在新型汽车的制造与维护过程中被使用,新型的
汽车采用了大量的电子控制单元(Electronic Control Unit,简称ECU),汽车的维修和保
养不再是简单的机械操作,而是越来越倚重电子化、电脑化的专业工具。过去的汽车维修是
以机械修理与零件修复为主,而现代汽车维修则驱于以机电系统诊断为核心的诊断技术。
为了因应新趋势,各车厂在进行汽车电子控制系统设计的同时,也大符度地增加了故障自诊
功能的系统设计。自诊系统能够在汽车运行过程中不断地监测电子控制系统,包括:引擎起
动、引擎运转、水温、行车时速、电子点火、供油、进气、负载等各系统运作状况。一旦发
生异常情况,再依设定之特定演算法解析出故障原因,并将这些故障码存储在行车系统ECU
之记忆体中,同时起动相对应的故障运行模组功能及执行安全措施(如故障指示灯/故障警告
音/自动停止对应功能),提醒故障的汽车能到修理厂进行维修;而技术维修人员可以利用汽
车诊断设备读取其故障码,精确地进行故障问题诊断与排除。

(二)车控协定与诊断设备
目前各国车厂使用的车控通讯协定有下列几种:
CAN/MOST/LIN/FlEXRAY
ISO/VPW/PWN/KWP2000
其它车种数位/类比专属控制信号及协定
台湾新款汽车大多使用ISO协定,旧型欧洲车则使用KWP协定,部份的BENZ车使用MOST的协
定,比较新款/高级的日本/欧洲车种也使用到CAN BUS协定(VAG的AUDI/VW B6、MAZDA 6
等),而下一代的明星协定则是FlexRay。 CAN BUS协定也常被使用至自动化工业控制系统中
(如温度控制/电梯冷气控制等)。通常在方向盘下方与脚踏板上缘间会有个J1962 16PIN的诊
断插座(如图三所示),让您可以透过OBD2连接线(如图二所示),来连接16 PIN J1962的插
座,读取ECU数据资料。
目前汽车电脑诊断设备可分为2种类型:
1.通用型诊断设备
手持式:
只可读取/清除错误码,错误码会以PXXX的字串显示在LCD上,错误码读出来后要翻手册对
照。可用功能不多。
个人电脑版:
连接电脑使用,图型化显示介面。
针对各协定车种引擎部份进行ECU监看,动态数据资料分析及记录,读取/清除错误码。

包括VIN CODE读取、引擎转速、车速、引擎水温、负荷、Air flow rate、O2 sensor、TPS等相关数据。
适用车种多。
2.专属型诊断设备
除引擎之外,尚包括ABS/仪表/变速箱/安全气囊/舒适度CODEING/SELF TEST/LOGIN。
原厂使用,功能强,正厂专属软体及硬体价格不便宜。
这些协议大多属于实体层/资料连接层的Protocol,需要搭配上层的协定(如SAE1979)来进行
后序的资料解析呈现。

(三)产品说明
本产品属OBD2通用型电脑诊断设备,支援OBDII-ISO 9141-2 / ISO 14230-4
(KWP2000)/J1850 VPW/J1850 PWN/CAN ISO-15765-4协定,采用公版ELM327 V1解码IC设
计,ELM327帮我们处理了底层(Layer1/Layer2)及上层(应用层)的沟通,让程式开发者不用
理会复杂的协定沟通,只要遵寻AT指令,即可快速地进行应用软体开发。
ELM327 CAN-BUS解码器,
一般常用来检测引擎数据,包括引擎转速、车速、引擎水温、负荷、Air flow rate、O2
sensor、电瓶电压、车身号码等车辆电脑资讯,并可清除错误码。
使用方法以ScanMaster 1.1.0版为例:
1.将OBD2程式打开,并将OBD2连接线插入汽车。
2.连接测试前请先确认COM Port埠号,并于ScanMaster程式[option]/[Communication]设
定中设定连接COM Port埠号,Protocol则设定自动侦测,BaudRate部份请设定为。
3.上述步骤设定好后,请将钥匙开红火不发车,进行连接测试。请按进行连线。

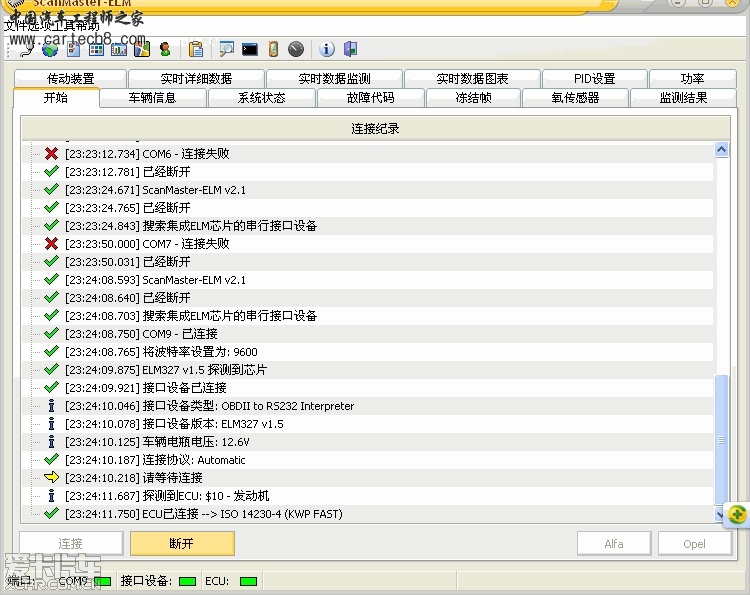

4.测试成功后即可看到连接晶片elm327 v1/协定/汽车电压等资讯。
(四)目前实测过车种
?本车种测试系参考国外测试数据,但不同国家不同地区的同样车种,可能因车厂区域化
策略配备不同而结果不同。
ISO系指需用ISO ELM323解码器。 ELM323支援ISO 9141-2/KPW2000协定车种。
CAN系指需用CAN ELM327解码器。 ELM327支援CAN/ISO 9141-2/KWP2000/J1850协定车种。
ELM327是通吃型。

相容:
Benz 2001/02/03 W203 C200K (ISO)
BMW X5 2002 (ISO) Chevrolet Aveo (ISO)
Citroen C3 2004 (ISO) ? Daihatsu YRV 2005 (ISO)
Daihatsu YRV Turbo 2006 (ISO)
Fiat Tipo 2002 (ISO)
Ford New?ocus 2006(CAN)

Honda Accord 2006 JDM (ISO)
Honda Accord Euro R 2004 JDM (ISO)
Honda City GD8 (ISO)
Honda Civic ES 1.6A (ISO)
Honda Integra Type R DC5 JDM (ISO)
Honda Jazz 1.4M (ISO)

Hyundai Accent 2004 (ISO)
Hyundai Getz 1.3A 2004 (ISO)
Hyundai Getz 1.6M 2004 (ISO)
Hyundai Matrix 2004 (ISO)
Hyundai Santa Fe 2.4A (ISO)
Hyundai Sonata GLS (ISO)
Hyundai Sonata 2005 (ISO)
Hyundai Tuscani FX (ISO)
Kia Carens 2005 (ISO)
Kia Magentis 2005 (ISO)
Kia Rio LS (ISO)
Kia Sorento SUV 2005 (ISO)
Lexus es300 Mazda 2 (CAN)
Mazda 5 (CAN)
Mazda 6 (CAN)
Mazda Premacy 2001 (ISO)
Mazda RX8 (CAN)
Mitsubishi Colt 2003 (ISO)
Mitsubishi Colt Plus 2005 (ISO)
Mitsubishi Eclipse(GST-----1995/2000年的涡轮车可以用;RS/GS----1994-1996 GS全可
用;1996-2000年无涡轮车,只有转速及TPS,故障码皆可消除)
Mitsubishi Lancer Evolution IX 2006 (ISO)
Mitsubishi Pajero 3.5 V6 2006 (ISO)
Nissan Sunny B14 (ISO)
Nissan Sunny VIP FB15 (ISO)
Nissan X-Trail 2.0L 2004 (ISO)
Nissan X-Trail 2.5L 2004 (ISO)
Peugeot 206 2001 -只能显示RPM
Peugeot 206 (ISO)
Peugeot 307 (ISO)
Peugeot 407 (ISO)
Renault Megane II 2005 (ISO)
Renault Kangoo 2006 (ISO)
Subaru Impreza 1.6TS 2002 (ISO)
Subaru Impreza WRX 2005 (ISO)
Toyota Camry 2.0A 2004 (ISO)
Toyota Camry 2.4A 2005 (ISO)
Toyota Corolla Altis 1.6A 2005 (ISO)
Toyota Corolla GLXi G8 1999 (ISO)
Toyota Corolla G9 2002 (ISO)
Toyota Vios 2004 (ISO)

不相容:
Mazda 323 Protege 2003 (OBD-I)
Mitsubishi Lancer 1.6M 2006
Nissan Sunny (N16)
Nissan Cefiro (Teana) 2005
Nissan sentra 1.8 2000/2005
Nissan Cefiro (Teana) 2005
Proton Perdana V6
Subaru Legacy GT 2005
Toyota camry 2002
Toyota Wish JDM (Missing Pin 5 in DLC)
Toyota IST JDM (Missing Pin 5 in DLC)
Toyota altis 1.8 2004
Peugeot 206 2000
Suzuki Jimny 1.3 2000

(六)ELM32X-based可用的软体
图型介面软体常用的有:Scantool, Scanmaster, Proscan, PcmSCAN, Digimoto,也可以使
用超级终端机搭配AT指令使用。
Free software:
OBD II Scantool
OBDII Logger
OBD-II ScanMaster
OBDII Gauge
OBDII for ELM322
EasyObd II 2005
RDDTC
Real Scan
ScanTest
Servertec ScanTool Communications Gateway (Java)
wOBD
Non-free software:
EEC Analyzer
ElmOScan
OBD2Spy
PCMSCAN
ProScan
VitalScan

安装说明:

1、汽车信息读取软件 ScanTool.net:

2、USB驱动程序:


安装步骤:
1、安装光盘或下载的ScanTool.net软件。
2、将OBD-Ⅱ电缆与汽车ODB-Ⅱ接口连接。
3、将OBD-Ⅱ电缆与ELM327连接。此时,电源灯(power)会亮,ODB TX/RX灯会闪烁,说明连接正常。
4、将USB连接线把ELM327与电脑连接起来。此时电脑会提示发现新硬件,按照电脑提示好安装光盘内或网络下载的USB驱动程序。进入电脑的“设备管理器”点击端口,你会发现新安装的硬件“USB Serial Port”,记下右边的COM号。(该COM号将在下一步的软件设置中用到)
5、启动ScanTool.net软件。打开ScanTool.net v1.13 for windows程序,选择options(设置)项,选择你在上一步你记下的COM号,然后确定。这样软件安装完成,你就可以诊断你的车辆了。



该用户从未签到

发表于 5-5-2012 15:24:23 | 显示全部楼层
直接把软件安装在电脑上行不行?我听说有这样弄的……
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 6-5-2012 16:59:27 | 显示全部楼层
谢谢楼主!学习下
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 18-5-2012 01:29:07 | 显示全部楼层
看来去淘一个,监视车辆的情况也好啊
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 19-5-2012 19:51:28 | 显示全部楼层
有大车的吗【24V】,迫切需要它。
