关于CATIA工程制图中的3D视图指令

两成熟西瓜 · 发表于 22-5-2011 21:46:14

没有过，进来看看答案的，可惜没人回答

2007540209 · 发表于 22-5-2011 14:32:31

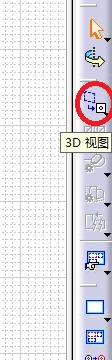

$PM_4Z{LEZ512X[V[@THU[BK.jpg$ CATIA工程制图中的3D视图指令怎么用啊？对于一个数模通过这个指令出的图是什么样的效果？

whljm · 发表于 22-5-2011 22:23:23

点了这个指令后，换到零件的窗口，在零件3D的面上选一下，就能回到工程图里。效果吗，就是3D变2D了呢。

2007540209 · 发表于 25-5-2011 10:27:34

回楼上那是正视图指令的功能啊这个3D视图指令通过这样的操作方法不行

leaf · 发表于 30-9-2011 11:23:29

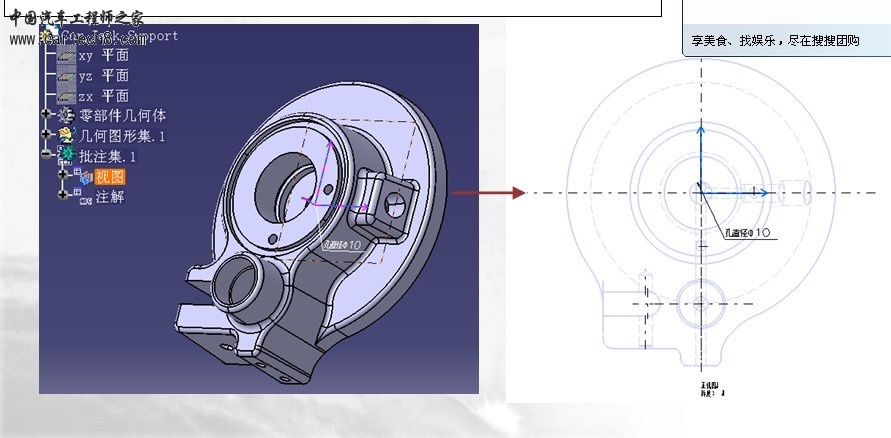

   该功能用于从三维中的某一视图生成视图，步骤如下：
   1）在视图工具条中选取View From 3D；
   2）在三维中选取所需的某一视图平面；
   3）在二维中适当位置鼠标左键击一下，即生成所需的视图。

xly1986 · 发表于 10-11-2011 11:43:52

。。。。不对哦！！点了那个命令后回到零件的窗口不知道选择什么几个楼上说的选平面也选不了啊期待高手解答下！！
