100Tx39.5箱形双梁桥式起重机，单主梁有限元分析

liuxianglong

说明

本次实例为100T桥式起重机，起重机的使用等级A6，主梁跨距39.5米，以下分析工况全部是小车位置跨中，使用载荷为额定载荷的120%，起升冲击系数1.4。主梁材料为Q235B，材料许用应力160MPa，安全系数1.5。本次分析由于各种因素的限制对于起重机模型，受力分析等都不够具体跟详细，接下来我会做一个更为详细的200T门式起重机的有限元分析。

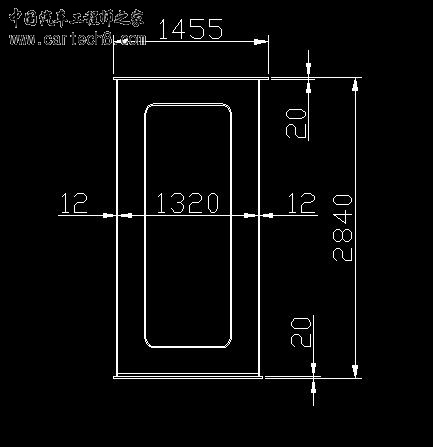

主梁截面尺寸






由上图可以看出小车位于跨中时，主梁的受力情况。此时主梁跨中上部受力最大，其应力大小为85~120mpa之间，主要作用在上翼缘板上。

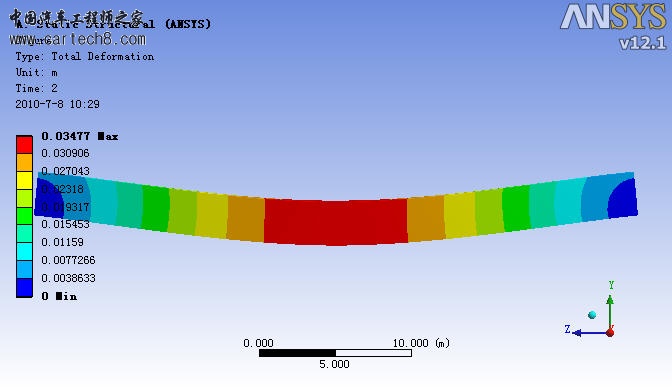

由上图可以看出，主梁的最大挠度为34.7mm。

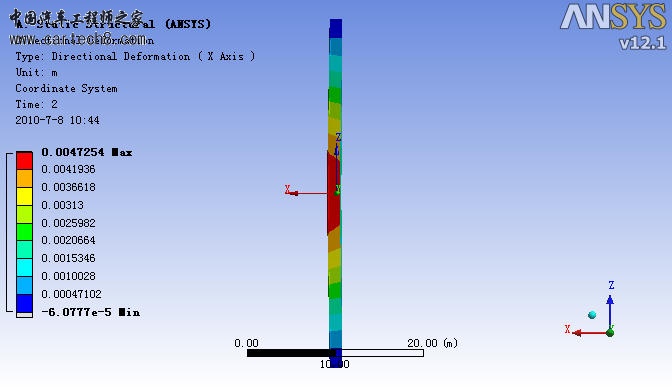

旁弯4.7mm。






主梁的1阶固有频率为4.39Hz > 2Hz，所以刚度满足要求。

总结

公式计算挠度为37mm ，1/1464 < 1/1000

有限元分析时挠度为34mm


公式计算合成应力为114mpa、138mpa（两种计算公式计算所得）

有限元分析最大合成应力为85mpa。
