分缝处圆角设计

smqcjt · 发表于 9-7-2010 22:22:04

想问下：分缝处的圆角定义，有时候倒圆角后，外观上，分缝处的间隙显得很大，怎样处理才好？请问各位高手，不胜感激！

战仕海 · 发表于 12-7-2010 02:24:02

呵呵，发表下自己的观点，仅供参考！
倒圆角缝隙变大一般有两种情况：
1。圆角倒得太大，虽然最小间隙还是符合DTS，但是可见间隙已经超过了造型要求值。这种情况只有改变倒角值。

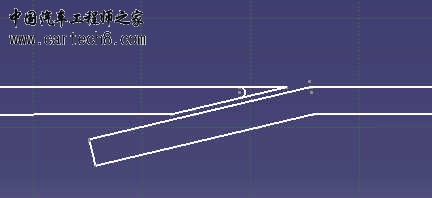

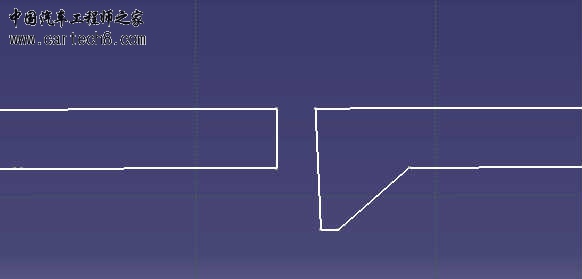

这个就是要说的重点了，如图这种情况，锐边倒角就会出现一块缺角，这种情况主要是因为拔模线的限制，相邻两个件的拔模角度相差较大，这时就要去规避一个角，把它分到下模去，如图二图2.jpg

风之FF · 发表于 5-5-2013 10:02:41

这个不是很懂，就不参与评价制指导了

baifan · 发表于 14-5-2013 23:41:56

还有一种就是所谓的双R角

zcmhbu · 发表于 19-5-2013 17:28:11

外观圆角都是造型和光顺定义的大小容易控制，主要是分缝间隙和段差是通过外观几何品质基准书由工程和造型共同决定

zcmhbu · 发表于 19-5-2013 17:29:33

外观圆角都是造型和光顺定义的大小容易控制，主要是分缝间隙和段差是通过外观几何品质基准书由工程和造型共同决定

内外兼修 · 发表于 26-5-2013 15:29:51

外观圆角都是造型和光顺定义的大小容易控制，主要是分缝间隙和段差是通过外观几何品质基准书由工程和造型共同决定

大样CATIA · 发表于 28-7-2013 18:00:44

出现这种可以考虑上下配合关系了，如原是上搭下的可考虑下搭上也许就解决问题，C:\Users\DC_0613\Desktop

大样CATIA · 发表于 28-7-2013 18:02:04

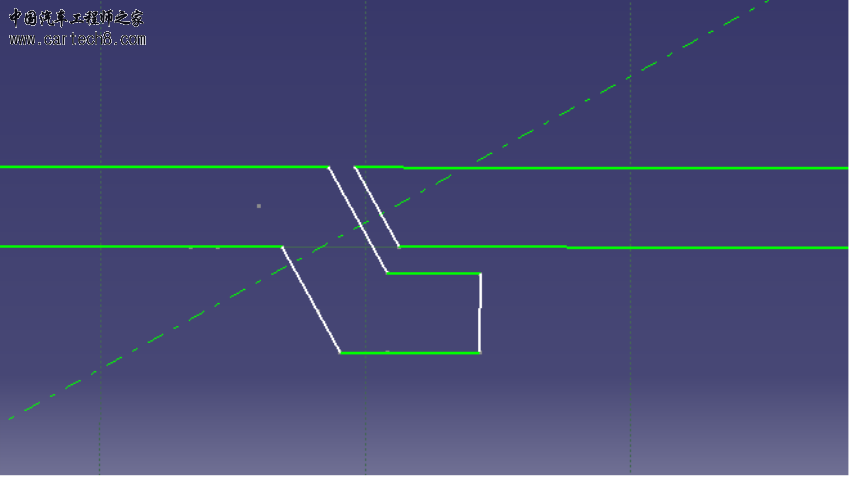

根据楼2，我简单做了一个

888alfh · 发表于 18-10-2013 16:50:43

不是很明白

hx000007 · 发表于 11-6-2014 16:51:54

二楼的威武！

zhouzhixing · 发表于 23-6-2014 22:06:34

零件配合出圆角在工艺可行的情况下应尽可能的小，圆角过大会导致视角上的间隙大。

魔力_xEt35 · 发表于 10-3-2015 13:58:53

导致的具体原因是什么，是工艺限制了吗

chriswong · 发表于 25-4-2015 23:42:09

可是这样拆模线在可见面处，也是不可取的，

孤独求百 · 发表于 26-4-2015 11:45:59

第一种情况，如果可以从造型上考虑的话试试把搭配的两件高度差调大这样在视觉上是否会好点呢大家看看 QQ截图20150426114124.png
