[求助] 请各位高手指点一下塑料件上的卡脚如何设计?感激不尽

[复制链接]


该用户从未签到

发表于 3-6-2010 16:52:12 | 显示全部楼层 |阅读模式

汽车零部件采购、销售通信录       填写你的培训需求,我们帮你找      招募汽车专业培训老师


请各位专家不吝赐教塑料件卡脚的设计原则,包括卡脚根部,头部以及配合的相关问题,谢谢


该用户从未签到

发表于 4-6-2010 11:55:35 | 显示全部楼层

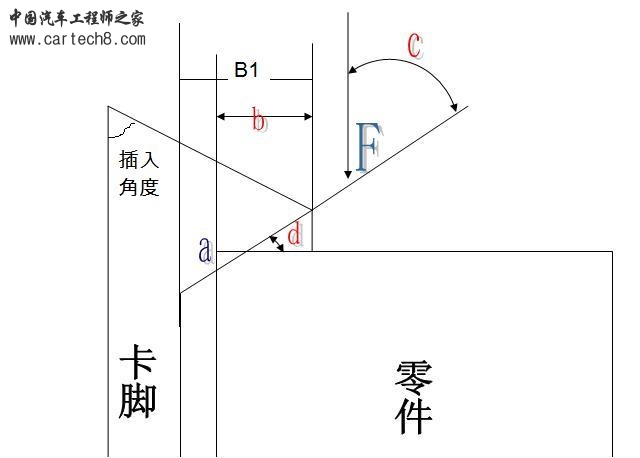

b的值很难确定,因为卡接的时候这个b值是活动的,通常情况下我们以B1(根切深度)为定值,在保持卡紧的前提下,其与梁的高度和厚度有关系。通常情况下B1小于等于梁的厚度(t)。卡接角度我们以C来控制,可拆卸卡扣C值一般为45度左右,不可拆卸的C值为80--90度。干涉量是一定要做的,通常设计为0.2MM,通常跟材料有关,材料刚性大收缩率小,值可以小点,反之可以大点。还有个插入角度,为了安装方便,插入角度通常为25--35度,大于45度安装会困难(楼主此图插入角度太大)。还有卡扣梁的高度,通常为厚度(t)的5---10倍,大了容易翘曲、变形,小了剪切应力较大,容易损坏。梁的厚度通常为零件厚度的1\2--2\3左右。仁者见仁智者见智。仅供参考!
attachimg]322937[/attachimg]

评分

参与人数 1贡献值 +2 积分 +8 收起 理由
清雅轩 + 2 + 8 专业回复【论坛口号→知无不言,言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报



该用户从未签到

发表于 31-8-2010 14:24:35 | 显示全部楼层
需要具体的数据,比如配合信息,是否要多次拆装要求等等
回复 支持 反对

使用道具 举报



该用户从未签到

发表于 8-9-2010 14:12:51 | 显示全部楼层
在实际加工中需要定义脱模斜度,否则不容易脱模,易造成零件发白、变性等问题。

评分

参与人数 1积分 +1 收起 理由
清雅轩 + 1 回帖有奖【论坛口号→知无不言,言无不尽】

查看全部评分

回复 支持 反对

使用道具 举报
