盘式制动器机构图

SuperMice · 发表于 13-5-2010 09:36:16

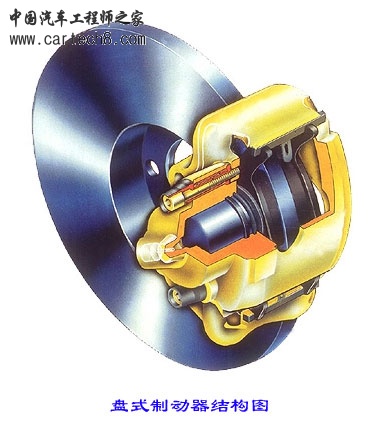

盘式制动器结构图

liuyunqi_1987 · 发表于 23-12-2010 19:09:55

这是不是就是制动原理图？

ping776544 · 发表于 21-3-2011 19:30:04

怎么建模啊

AJlaosan · 发表于 28-3-2011 17:32:03

不知道摩擦片中间的孔与车桥的轴是否接触。

344314009 · 发表于 29-3-2011 08:54:28

回复 4# AJlaosan

当然不接触，制动盘装在转鼓上的，转鼓通过轮毂轴承装在转向节上的

zuixiaoyao · 发表于 9-7-2012 16:11:26

这只是制动器的总成
还解释不了制动的原理吧

jiangyong860824 · 发表于 13-7-2012 21:24:26

我晕哦，这就是一个盘式制动器总成嘛，怎么解释它的原理啊，楼主。。

20517d · 发表于 22-8-2012 12:55:29

不就是一个制动盘和制动钳总成嘛制动器总成应该还包括转向节、轴承、制动盘挡泥板吧？

手中沙子 · 发表于 22-8-2012 19:21:49

就是一个制动钳和制动盘的总成噻，。

wwd0903 · 发表于 4-9-2012 19:17:01

右端那个摩擦片是怎样固定在制动钳上的啊？

hlf198805 · 发表于 10-12-2012 19:12:03

这不是百度搜索的吗，还以为是啥好东西啊

HEROMOON · 发表于 14-1-2013 17:13:01

难道汽车构造普及

嫣然一笑解千愁 · 发表于 14-1-2013 18:28:45

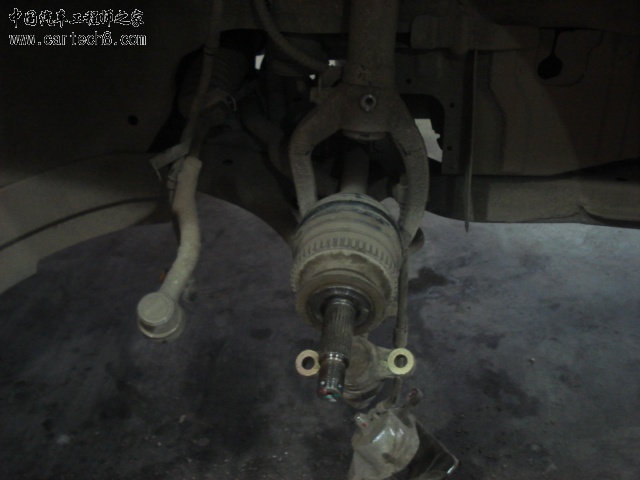

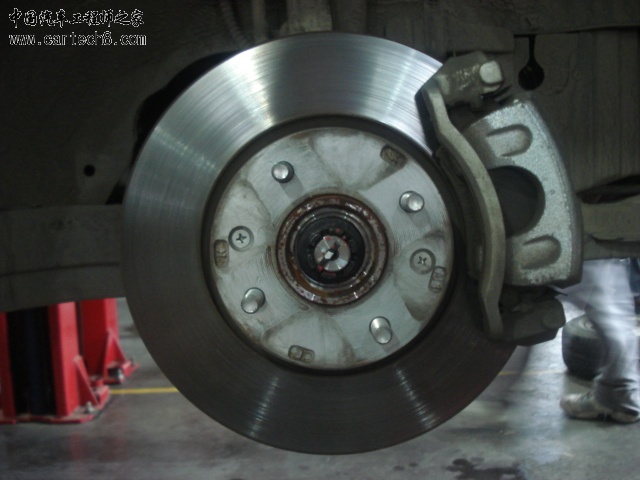

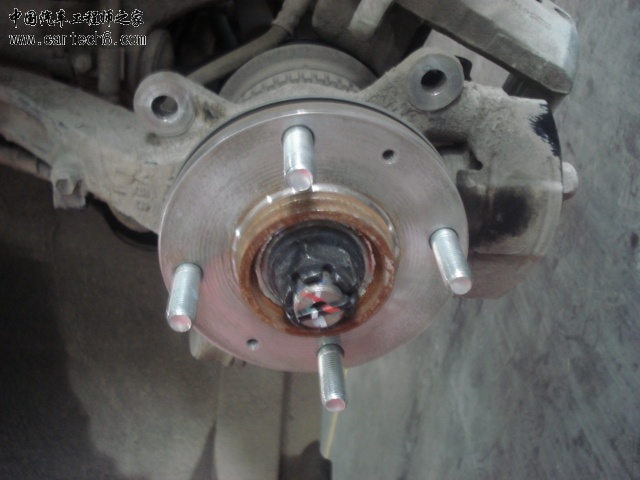

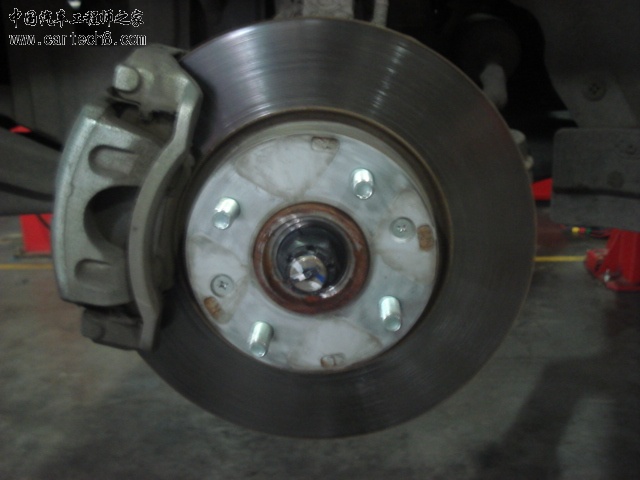

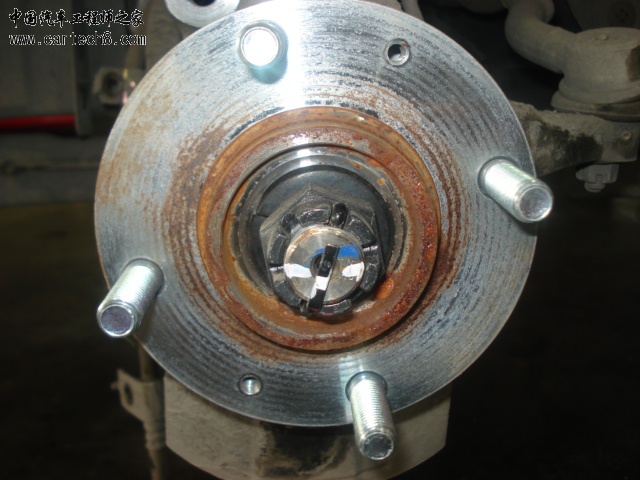

自己看吧，这是拆分图

zsdong45 · 发表于 24-1-2013 10:54:34

yousanweitu ma ?

zhd0706 · 发表于 28-1-2013 21:28:29

AJlaosan 发表于 28-3-2011 17:32
不知道摩擦片中间的孔与车桥的轴是否接触。

摩擦片里面还有制动器安装底板，防尘护板，然后转向节，转向节与车桥相连
