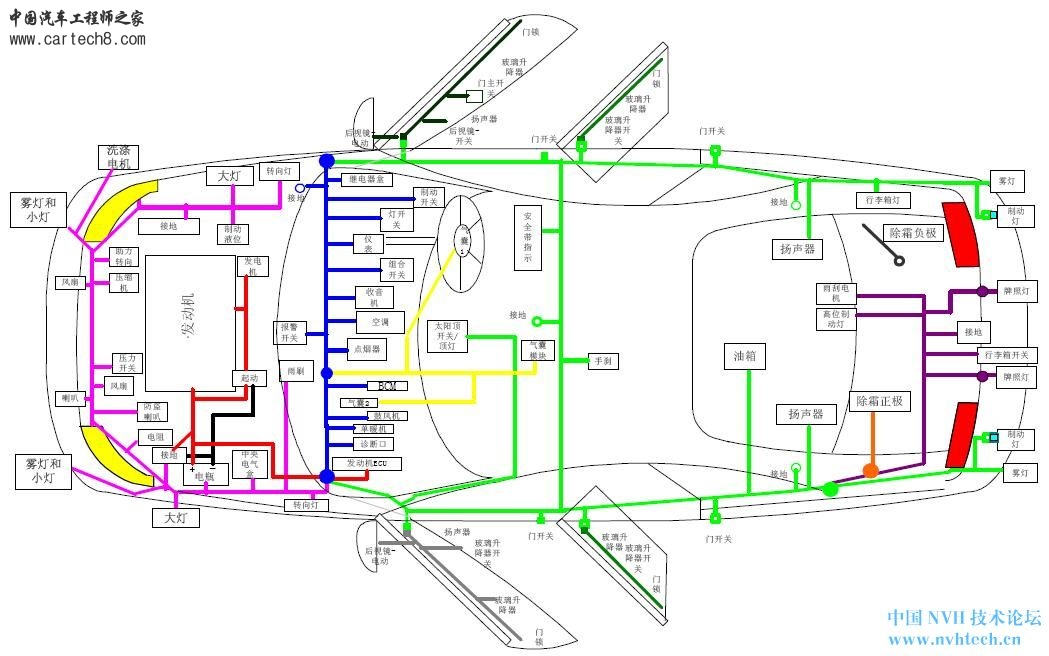

整车总布置图示

ayupi · 发表于 9-12-2009 13:25:43

简单的说明

linye614804 · 发表于 14-12-2009 12:43:16

还可以，基本符合要求

heatray · 发表于 2-2-2010 12:37:27

不够详细，图片也教模糊

00fafa · 发表于 6-3-2010 20:01:15

谁还说是好东西啊？？这根本就没有，总布置图根本就不是这样的，这最多就是汽车布置简图，根本谈不上总布置图，新来的千万别按照这个设计总布置图啊

witer01 · 发表于 23-3-2010 12:44:28

只有位置，内有相关的性能、距离参数，只能勉强算张示意图，和总布置图没关系。

fuliangqi24 · 发表于 23-3-2010 14:24:57

不怎么样啊

tsingkun · 发表于 12-4-2010 18:05:46

这个要求的不高

回忆变成冰 · 发表于 7-5-2010 16:35:36

线束布置图，不是整车布置

winggin · 发表于 10-5-2010 16:10:28

这图很犀利啊。。。。就是小了点。上面的字看的不是很清楚

cymail2002 · 发表于 14-5-2010 09:14:22

这是总布置图吗

cymail2002 · 发表于 14-5-2010 09:15:17

估计是学生自己做的毕业设计吧，对主机厂来说就是一废纸

神玉教练 · 发表于 18-5-2010 13:24:49

谁有总布置图的相关设计资料啊，想学习

carbody · 发表于 14-10-2010 11:02:46

线束布置图更好，我对线束还不了解

xzs1986 · 发表于 27-3-2011 19:19:15

和总布置基本无关

crijm1314520 · 发表于 19-4-2011 16:50:24

和总布置差远了！！！！！！！！！！！！！！！！！！！！
