求助斜视图里车身坐标线的标法

nature365 · 发表于 3-12-2009 13:50:03

一直没弄懂斜视图或剖面的坐标线如何标，请大虾们赐教这个问题!谢谢！

nature365 · 发表于 3-12-2009 18:17:53

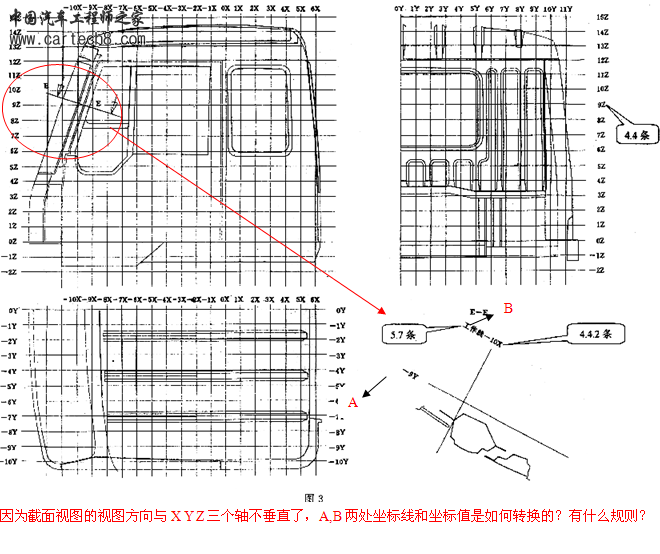

为什么国标里可以标出数值？如上图中E-E视图-10X和-9Y是如何定的，与XYZ不垂直后应该只有一个坐标线有数值。

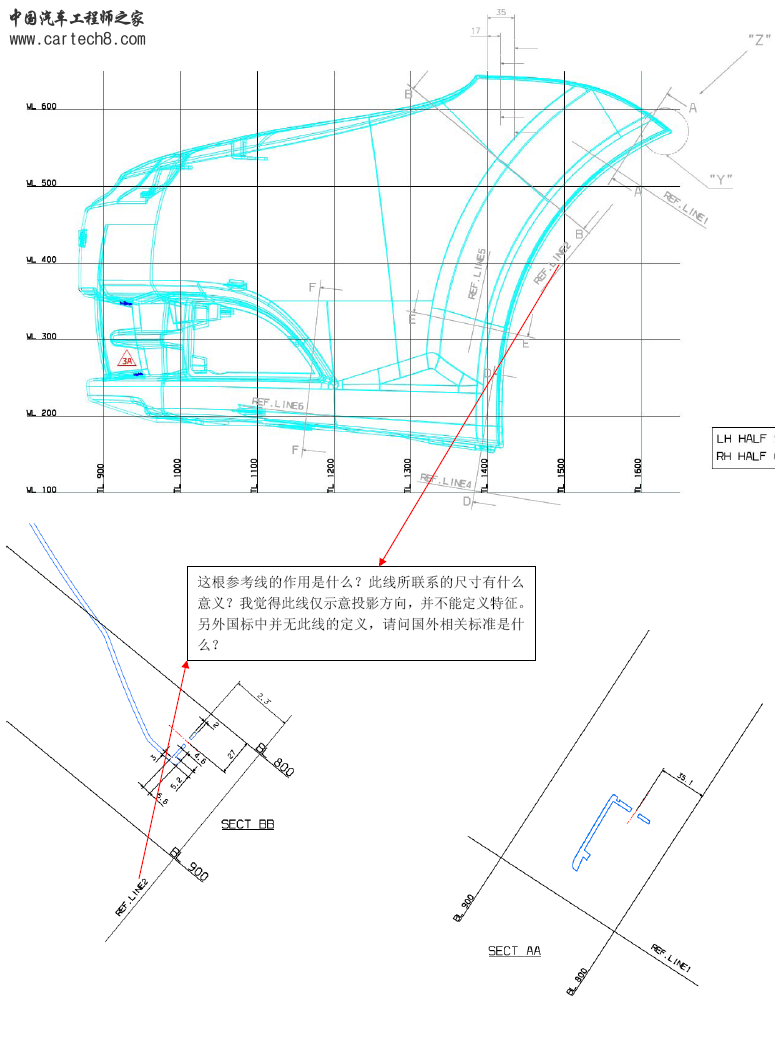

我还有一个关于国外图纸标注的疑问，见下图：

nature365 · 发表于 4-12-2009 08:51:44

怎么没一个回复啊？

北落师 · 发表于 7-12-2009 20:29:51

只要标注了坐标线的就肯定不是斜视图，而是主视图。斜视图里坐标是无法一一对应上的。-10X和-9Y并不是定义E-E视图坐标的，而是此处是车身关键位置，需要在此处单独砍出断面来表达结构。E-E视图即使上移或者下移一点也是没关系的，只要能反映出此处结构即可。看了图纸的坐标，应该是个货车车头的二维图吧。
二楼的图片实在不怎么看得清楚。。。。

nature365 · 发表于 8-12-2009 10:33:07

谢谢“北落师”的回复！
如果E-E视图不是斜视，那么截面所在平面应该平行于XY平面，即平行于车底盘，但是E-E的剖面线却是斜的，这是为什么？
二楼的图片可以点击放大。
